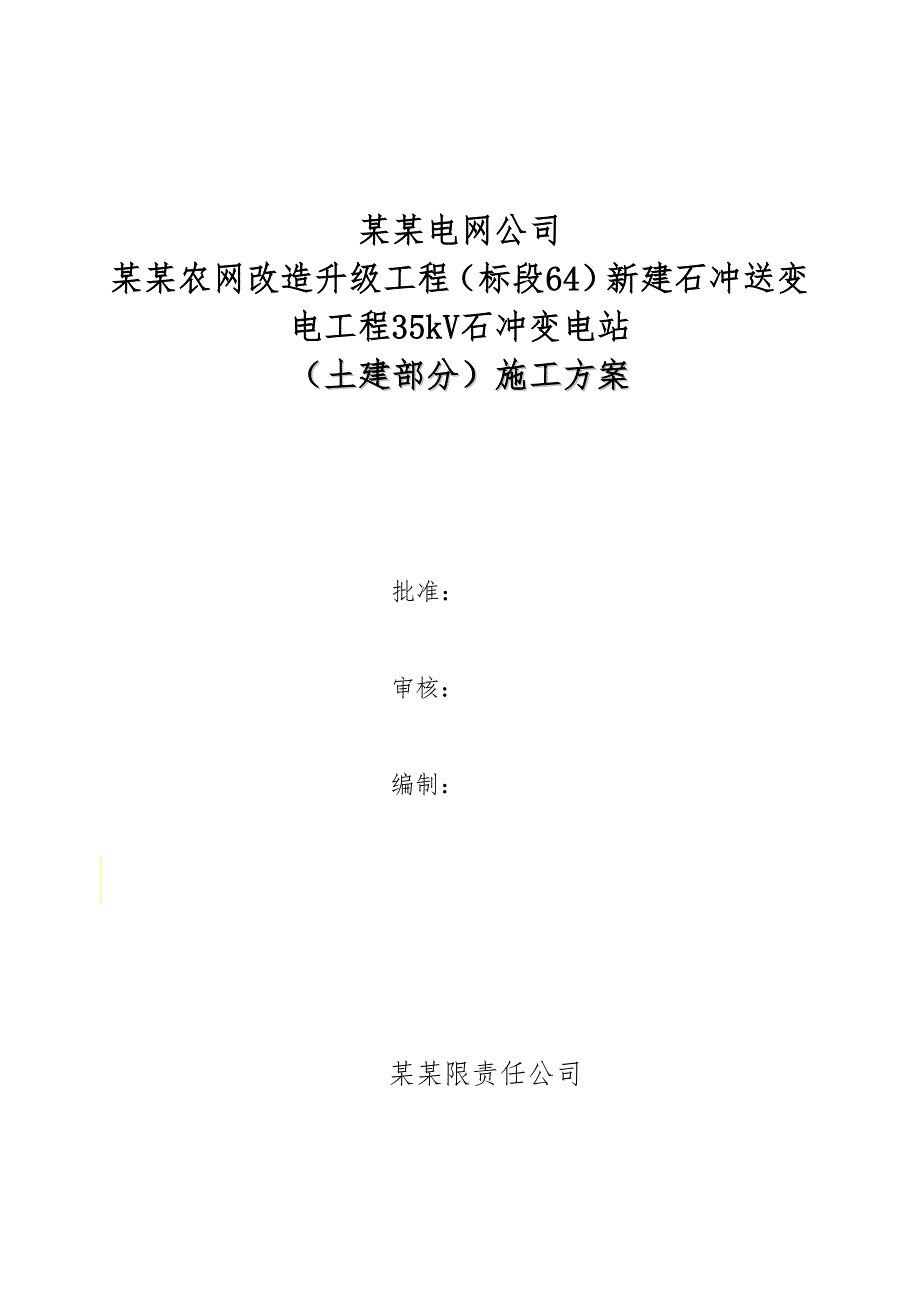

广西某电网升级改造工程35kV变电站施工方案.doc_第1页
第1页 / 共26页

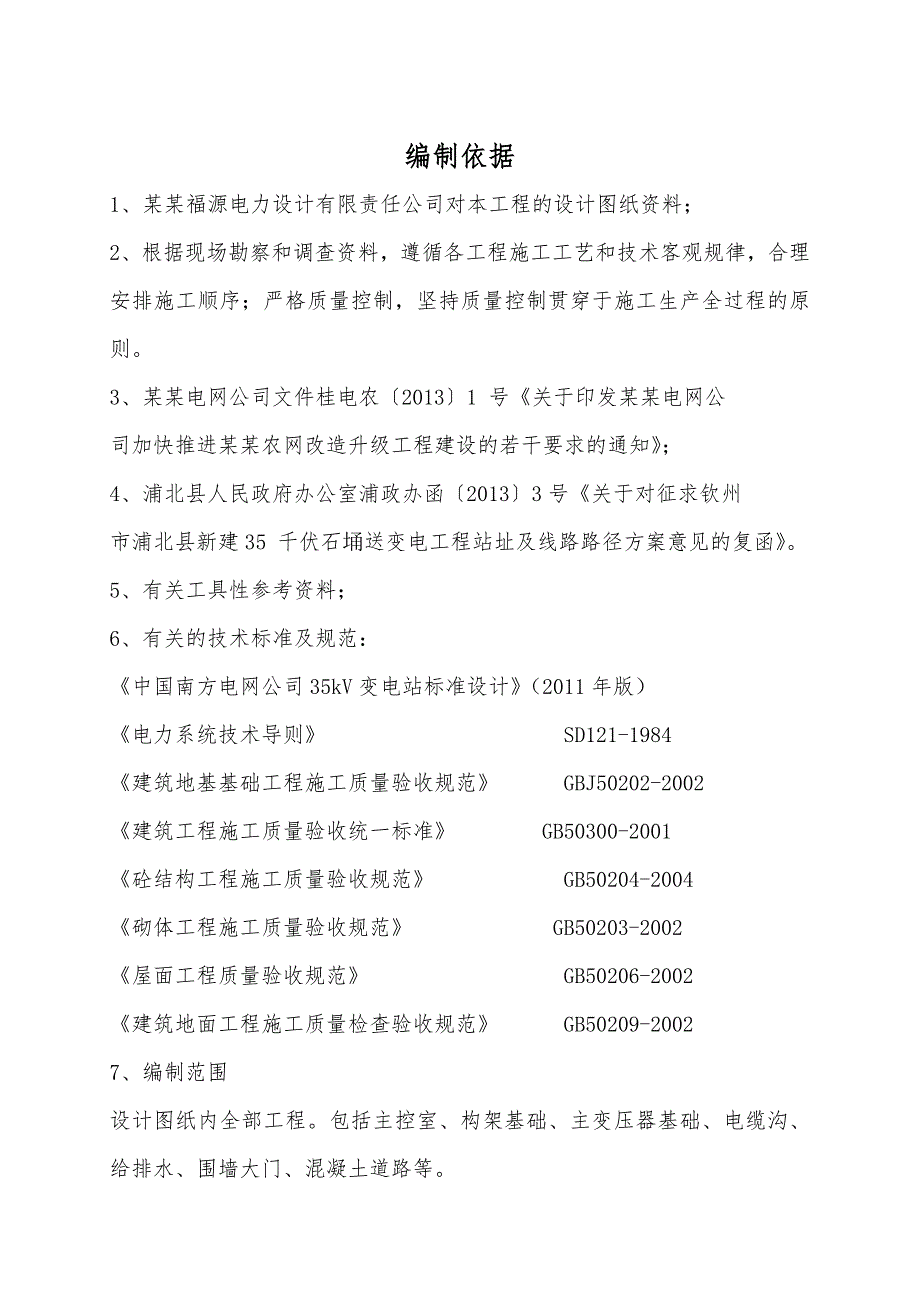

广西某电网升级改造工程35kV变电站施工方案.doc_第2页
第2页 / 共26页

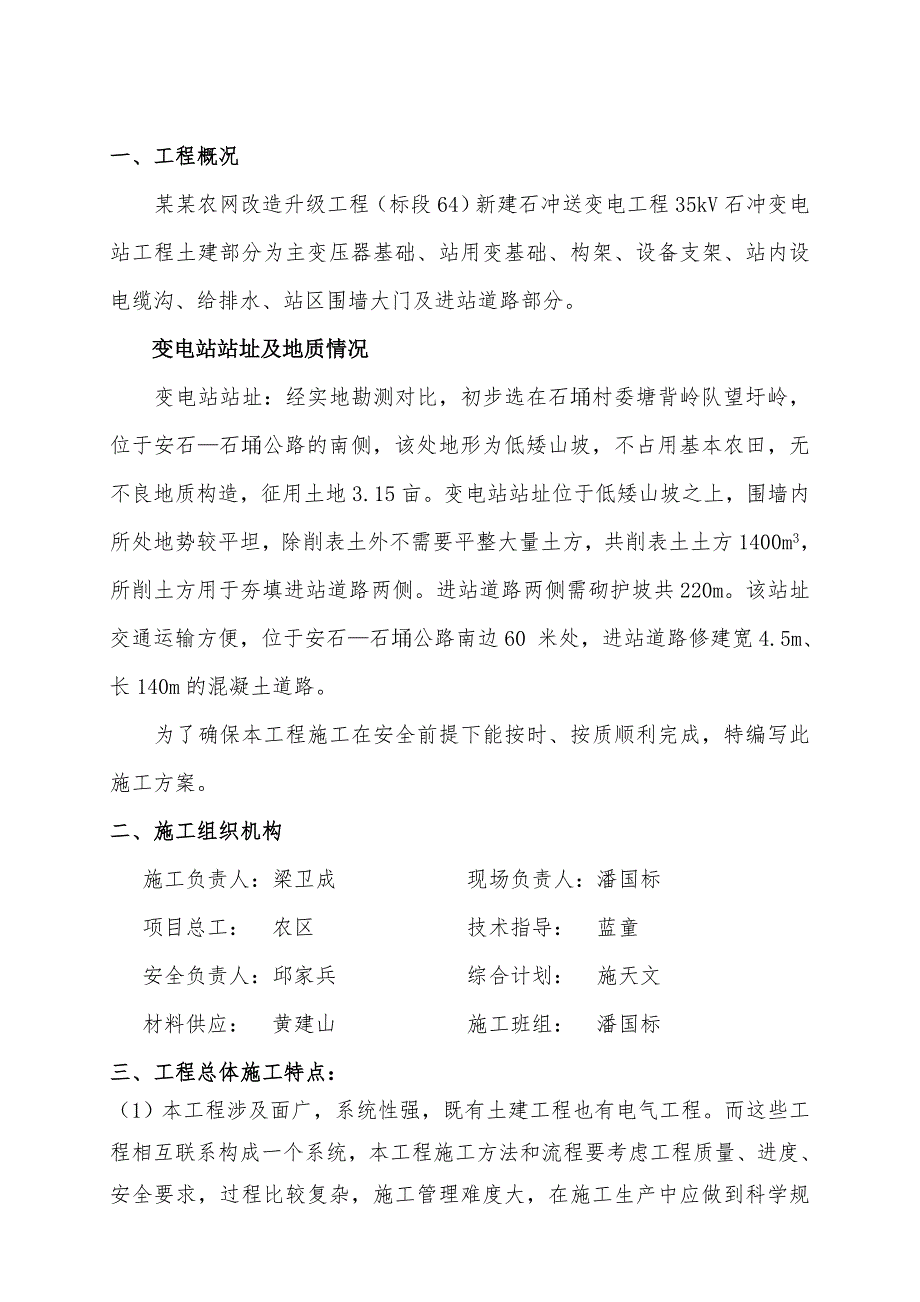

广西某电网升级改造工程35kV变电站施工方案.doc_第3页
第3页 / 共26页
广西某电网升级改造工程35kV变电站施工方案.doc_第4页
第4页 / 共26页
广西某电网升级改造工程35kV变电站施工方案.doc_第5页
第5页 / 共26页
广西某电网升级改造工程35kV变电站施工方案.doc_第6页
第6页 / 共26页
广西某电网升级改造工程35kV变电站施工方案.doc_第7页
第7页 / 共26页
广西某电网升级改造工程35kV变电站施工方案.doc_第8页
第8页 / 共26页
广西某电网升级改造工程35kV变电站施工方案.doc_第9页
第9页 / 共26页
广西某电网升级改造工程35kV变电站施工方案.doc_第10页
第10页 / 共26页
亲,该文档总共26页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《广西某电网升级改造工程35kV变电站施工方案.doc》由会员分享,可在线阅读,更多相关《广西某电网升级改造工程35kV变电站施工方案.doc(26页珍藏版)》请在第壹文秘上搜索。

1、某某电网公司某某农网改造升级工程(标段64)新建石冲送变电工程35kV石冲变电站(土建部分)施工方案 批准: 审核: 编制: 某某限责任公司 编制依据1、某某福源电力设计有限责任公司对本工程的设计图纸资料;2、根据现场勘察和调查资料,遵循各工程施工工艺和技术客观规律,合理安排施工顺序;严格质量控制,坚持质量控制贯穿于施工生产全过程的原则。3、某某电网公司文件桂电农20131 号关于印发某某电网公司加快推进某某农网改造升级工程建设的若干要求的通知;4、浦北县人民政府办公室浦政办函20133号关于对征求钦州市浦北县新建35 千伏石埇送变电工程站址及线路路径方案意见的复函。5、有关工具性参考资料;6

2、、有关的技术标准及规范:中国南方电网公司35kV变电站标准设计(2011年版)电力系统技术导则 SD121-1984建筑地基基础工程施工质量验收规范 GBJ50202-2002建筑工程施工质量验收统一标准 GB50300-2001砼结构工程施工质量验收规范 GB50204-2004砌体工程施工质量验收规范 GB50203-2002屋面工程质量验收规范 GB50206-2002建筑地面工程施工质量检查验收规范 GB50209-20027、编制范围设计图纸内全部工程。包括主控室、构架基础、主变压器基础、电缆沟、给排水、围墙大门、混凝土道路等。一、工程概况某某农网改造升级工程(标段64)新建石冲送变

3、电工程35kV石冲变电站工程土建部分为主变压器基础、站用变基础、构架、设备支架、站内设电缆沟、给排水、站区围墙大门及进站道路部分。变电站站址及地质情况变电站站址:经实地勘测对比,初步选在石埇村委塘背岭队望圩岭,位于安石石埇公路的南侧,该处地形为低矮山坡,不占用基本农田,无不良地质构造,征用土地3.15亩。变电站站址位于低矮山坡之上,围墙内所处地势较平坦,除削表土外不需要平整大量土方,共削表土土方1400m3,所削土方用于夯填进站道路两侧。进站道路两侧需砌护坡共220m。该站址交通运输方便,位于安石石埇公路南边60 米处,进站道路修建宽4.5m、长140m的混凝土道路。为了确保本工程施工在安全前

4、提下能按时、按质顺利完成,特编写此施工方案。二、施工组织机构施工负责人:梁卫成 现场负责人:潘国标项目总工: 农区 技术指导: 蓝童安全负责人:邱家兵 综合计划: 施天文材料供应: 黄建山 施工班组: 潘国标三、工程总体施工特点:(1)本工程涉及面广,系统性强,既有土建工程也有电气工程。而这些工程相互联系构成一个系统,本工程施工方法和流程要考虑工程质量、进度、安全要求,过程比较复杂,施工管理难度大,在施工生产中应做到科学规划,统筹安排,合理搭接。在进度上直接影响工期工程量较大、工期较长的关键工序要给予保证,须作为主导工序来计划安排,又要认识到只有辅助工程能适时配套才能保证整个系统的调试及试运行

5、。(2)本工程既有土建也有电气项目,多个项目在一个站区内同时施工,施工点多面广,各施工点现场情况比较复杂,不仅确保质量而且应特别注意安全,施工过程必须做好安全措施,切实抓好安全管理,做好施工过程的过渡措施,所有的施工方案都必须遵循在确保人身安全的前提下进行施工。(3)在满足安全施工的前提下在,在施工方法、施工工艺、施工顺序、施工流程方面上尽可能将危险系数降到最小的方法、工艺和流程,在项目管理及计划安排上应结合实际整体统筹考虑。必须分析各个项目的具体情况,在施工程序上作好安排,使施工流向合理,管理有序。(4)土建项目的数量位置分布在站区各处,在开挖过程要特别注意不要损坏接地网。(5)抓好工程施工

6、组织,确保工程质量、安全,保证工期进度。四、安全生产保证措施(1)安全管理机构建立以项目经理为首的安全管理机构,落实项目管理班子的安全责任制,建立健全安全检查制度。项目经理梁卫成技术负责人蓝童安监科邱家兵施工队 潘国标(2)安全、文明施工管理目标对照建筑施工安全检查评分标准及市政府关于推行建筑工地文明施工规定,努力实现“五无”,即无重大伤亡事故、无中毒、无倒塌、无火灾、无重大机械设备交通事故。(3)安全检查制度建立健全各级岗位安全责任制,每周一次大检查,每日一次小检查的安全检查制度。实行安全值班制度,只要有作业面施工,就有安全员值班,对违章指挥、违章作业的施工人员实行停工处罚。完善三级安全教育

7、制度,认真具体向施工作业人员进行安全书面及口头技术交底,下达生产任务时,同时下达安全指标,阐明安全要求。电工、电焊工、机械工、司机等特殊工种,必须经过专业训练,持有操作证方可上岗。五、施工工序的总体安排:土建部分主要施工工序安排如下:户外设备基础施工、全站电缆沟施工、道路等附属工程施工,根据工序施工,科学合理地计划施工。建筑部分施工工序图施工准备测量定位放线土方工程电缆沟项目道路项目建筑电气主变项目设备基础移交 检查验收遗留问题处理施工资料整理质量评定5.1.1 建筑工程施工工序及措施5.1.1.1 定位放线根据地质资料,本工程地基在主要受力层的承载力及变形均满足设计要求。5.1.1.2 测量

8、放线及场地平整施工前准备测放轴线及确定桩位。施工场地已平整。5.1.1.3 测量控制网及引测水准点和坐标控制点是所内所有建筑物、构筑物标高和位置确定的基础,必须认真测量,并及时做到水准点和坐标点的接桩,稳妥保护。根据设计给出测量表,并在现场复合各水准点,应将其引至所外或不受破坏处。在所区内建立坐标控制网,在主控楼设两个坐标点,坐标点要能通视,水准点、坐标点设置牢固准确的混凝土标桩。5.1.1.4 电缆沟施工(1)电缆沟沟壁施工方法根据平面布置施工图的位置,由测量人员测出电缆沟的轴线和边线(沟壁双线),按边线位置拉线后撒上灰线,再按灰线开挖电缆沟沟槽。沟槽开挖后,组织有关人员进行验槽,合格后再浇

9、上沟底砼(注意由测量放水准点控制排水坡度),沟底砼用平板振动器振捣密实。根据电缆沟轴线和沟宽(注意预留抹灰厚度)在沟底弹好墨线确定砌砖位置,砌砖过程中按设计要求埋预埋件,预埋件拉通长直线校正,上下预埋件要垂直,保证预埋件横平竖直,防止批灰后凹凸不平。上排预埋件为通长扁钢时,扁钢的拉结筋焊接位置要与下排预埋件对齐,以保证电缆支架牢固。抹灰前在顶部拉通线,立好靠尺,确保抹灰表面平直,操作过程要经常检查垂直度。(2)电缆沟盖板的制作选用场内无建(构)筑物的结实地面做预制场,找平并压光。面上浇一层薄砼,砼面用水准仪校正。按沟盖板规格尺寸,用结实方木加工成可拆装的活动模板。沟盖板采用干硬性细石砼制作。沟

10、盖板预制时采用小功率平板振动器进行振捣数次,以防止出现蜂窝麻面。砼表面用钢批找平压光。(3)盖板安装振捣完后用钢批在边角处捣插多次。当电缆铺设完毕,清理干净沟内杂物,即可安装盖板。校正沟盖板,保证盖板面平直。5.1.1.5 接地施工根据设计图纸,在平整好的场地上,按设计图纸要求用钢尺量出接地网的方格网,按方格网撒上灰线。用人工按灰线挖成150200mm宽的地槽,槽深比设计要求增加100mm,防止场地高程变化时接地网埋深不够。地槽挖好后,经自检合格,再敷设接地网。接地网敷设纵向(或横向)采用通长扁钢,采用电弧焊搭接,搭接长度大于2倍扁钢宽,至少要有三个边满焊;横向(或纵向)将接地扁钢断成适当长度

11、,两端弯成90与通长部分焊成整体,焊接要求与搭接焊要求相同。接地扁钢要立放,细面朝上。接地扁钢焊接接头用防锈漆打底后,再涂上绿色和黄色相间的条纹。设备接地引下线的表面涂以用15-100mm宽度相等的绿色和黄色相间的条纹。5.1.1.6 构支架及设备基础施工(1)根据构支架设备基础平面布置图由控制网坐标点引出各基础纵横轴线,打上轴线桩,由技术员复核无误后,填写测量定位成果表。(2)在纵横轴线上拉线,据基础外形尺寸撒上灰线。(3)再按灰线分层进行基坑土方开挖,基坑挖深500mm后,在坑壁打上水平控制桩,随时量取基坑深度,防止超挖,基坑挖好后,用水平仪检查坑底标高。(4)拉纵横轴线,检查基坑两边开挖

12、尺寸是否符合设计及规范要求(底部及中间位置用吊锤配合检查)。(5)基坑检查合格后及时浇筑砼,浇筑前先准备杯口模。当基础浇到杯底下50mm时,开始安装杯口模,安模时拉十字线校正(注意杯口是否有倾角),固定。浇杯口上部砼时,四周下料要均匀,防止杯口模偏移。(6)浇至基础顶面时,用水准仪检查砼面的标高,保证基础面平整及符合设计高度。(8)在砼初凝阶段,进行基础面的找平和压光。(9)基础浇制完成,一般经24小时后可拆杯口模。在中间验收前将杯口底清理干净,用砂浆找平至设计标高。(10)构支架基础如发现有超深,及时与设计人员、监理人员协商处理。5.1.1.7 混凝土路面施工(1)基槽开挖依据总平面图道路布

13、置的位置,测量定出道路的轴线和边线的座标桩,拉通线放灰线,根据灰线开挖道路路基土方,根据图纸要求,控制路基的开挖深度,基槽要用打夯机打夯,需达到施工图或有关施工规范对土壤密度的要求。(2)路基垫层用石灰石作垫层,片石大面朝下,用碎石填满缝。控制好路面的标高及纵横坡度。(3)边模安装根据中心线及道路的宽度往两边测量并定出边模位置,用通长线校直边模,每隔3米设一个标高控制点,边模采用6米的槽钢,每块边模的连接用钢模扣扣紧,边模每隔1.2米左右开一个圆孔,用12以上钢筋打入土中固定,道路圆弧采用焊接的扁钢作边模,安装中注意先找出圆弧的半径、圆心,保证圆弧自然平顺。 (4)浇筑混凝土根据伸缩缝分段留设

14、施工缝,浇制顺序是:先边角后中间,务必使混凝土充满模板。混凝土铺好后用平板振动器振捣,振捣时间不得停留过久,一般振捣三遍,振捣完毕及时对路面表面进行拉毛。浇筑完毕后的12h以内对道路进行覆盖和浇水,浇水养护不少于6天。基础型钢制作基础型钢的制作在施工准备阶段完成,为保证基础制作精度,在平台上制作。这样不仅可以保证制作质量,而且可以与土建专业同时进行,有效地缩短工程工期。其制作程序如图下料拼装焊接矫正制孔除锈刷漆油漆 高压开关柜基础型钢的制作程序1)下料。根据设计要求选用槽钢,用砂轮切割机下料。下料前应先对槽钢进行除锈和调直,用电动磨光机除锈。2)拼装。拼装在平台上进行,先用石笔在平台上划出基础轮廊线,再按廊线进行组对,装配间隙控制在2-4mm,进行点焊固定。3)焊接。焊接采用手工电弧焊,为防止焊接变形,每隔2m将槽钢与平台点焊固定。 4)矫正。用氧气乙炔火焰矫正,根据构件变形情况确定加热位置及加热顺序,加热温度应控制在600-650。5)制孔。盘柜基础安装孔制作用磁座钻,钻孔直径应比固定螺栓大1mm。6)除锈刷漆。基础焊接完后,进行除锈和防腐。基础型钢的安装。其安装程序如图焊接固定补 漆基础安装测量放
