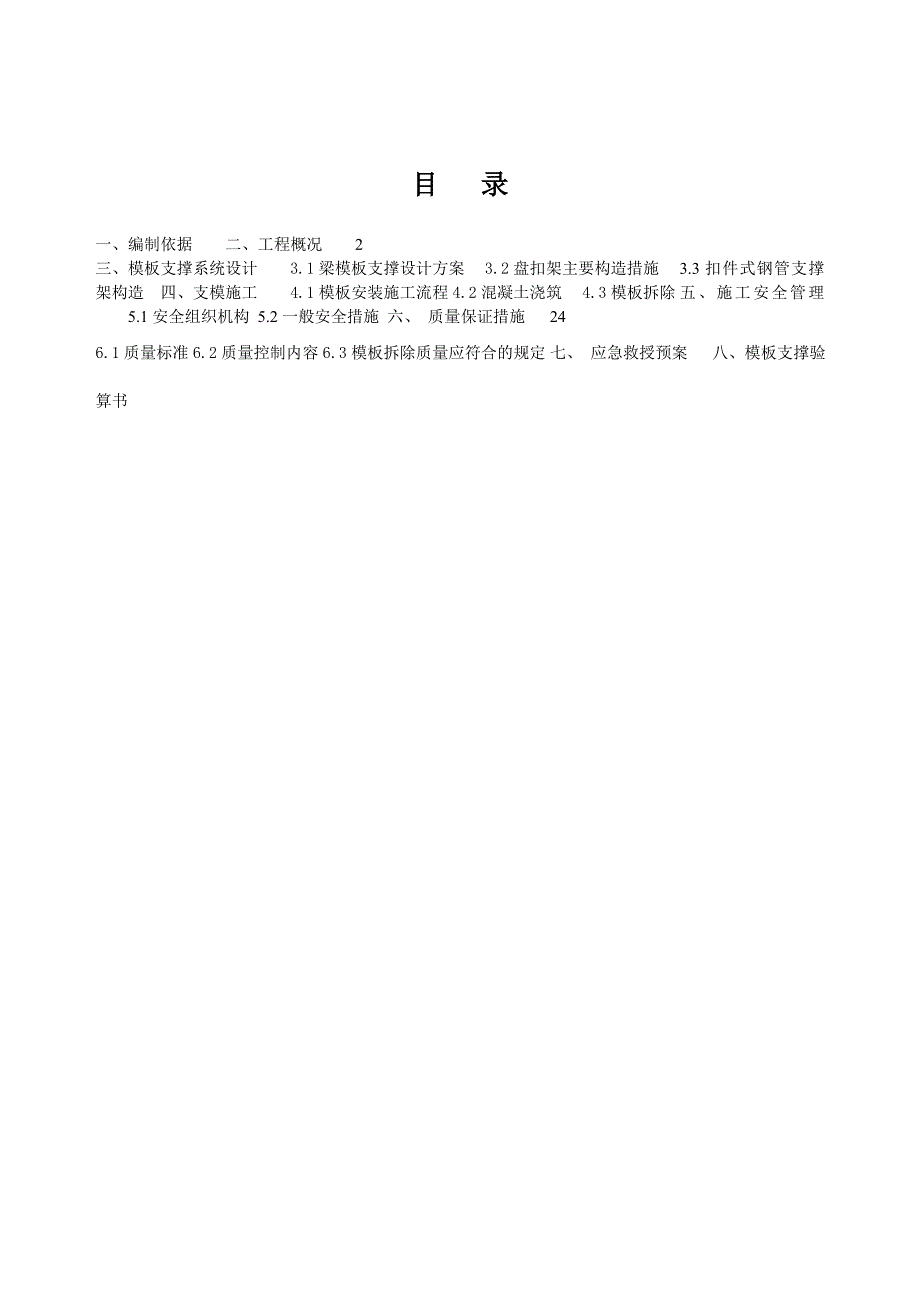

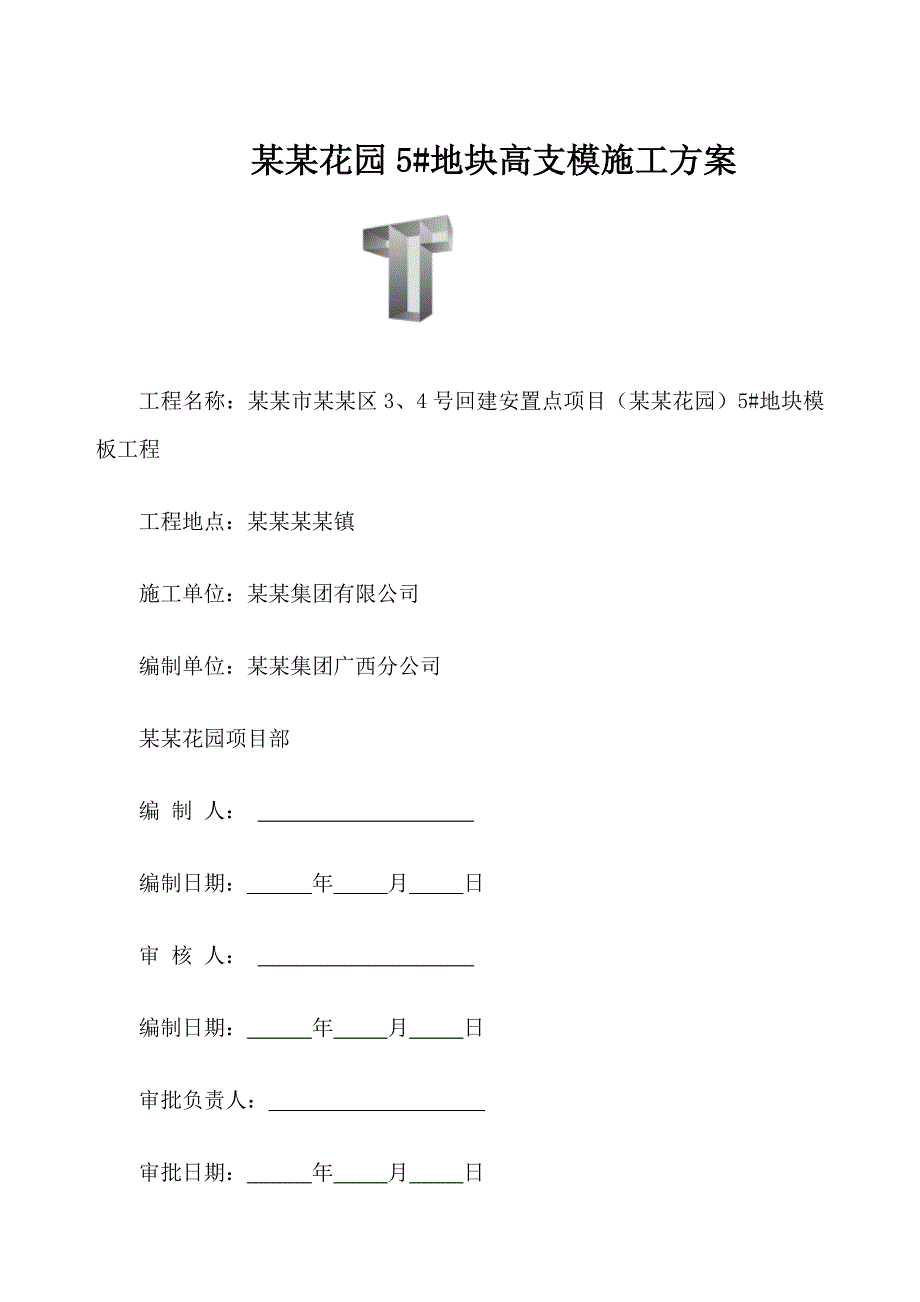

1、某某花园5#地块高支模施工方案 工程名称：某某市某某区3、4号回建安置点项目（某某花园）5#地块模板工程工程地点：某某某某镇 施工单位：某某集团有限公司 编制单位：某某集团广西分公司某某花园项目部编 制 人： 编制日期： 年 月 日审 核 人： 编制日期： 年 月 日审批负责人： 审批日期： 年 月 日目 录一、编制依据二、工程概况2三、模板支撑系统设计3.1梁模板支撑设计方案3.2盘扣架主要构造措施3.3扣件式钢管支撑架构造四、支模施工4.1模板安装施工流程4.2混凝土浇筑4.3模板拆除五、施工安全管理5.1安全组织机构5.2一般安全措施六、 质量保证措施246.1质量标准6.2质量控制内容

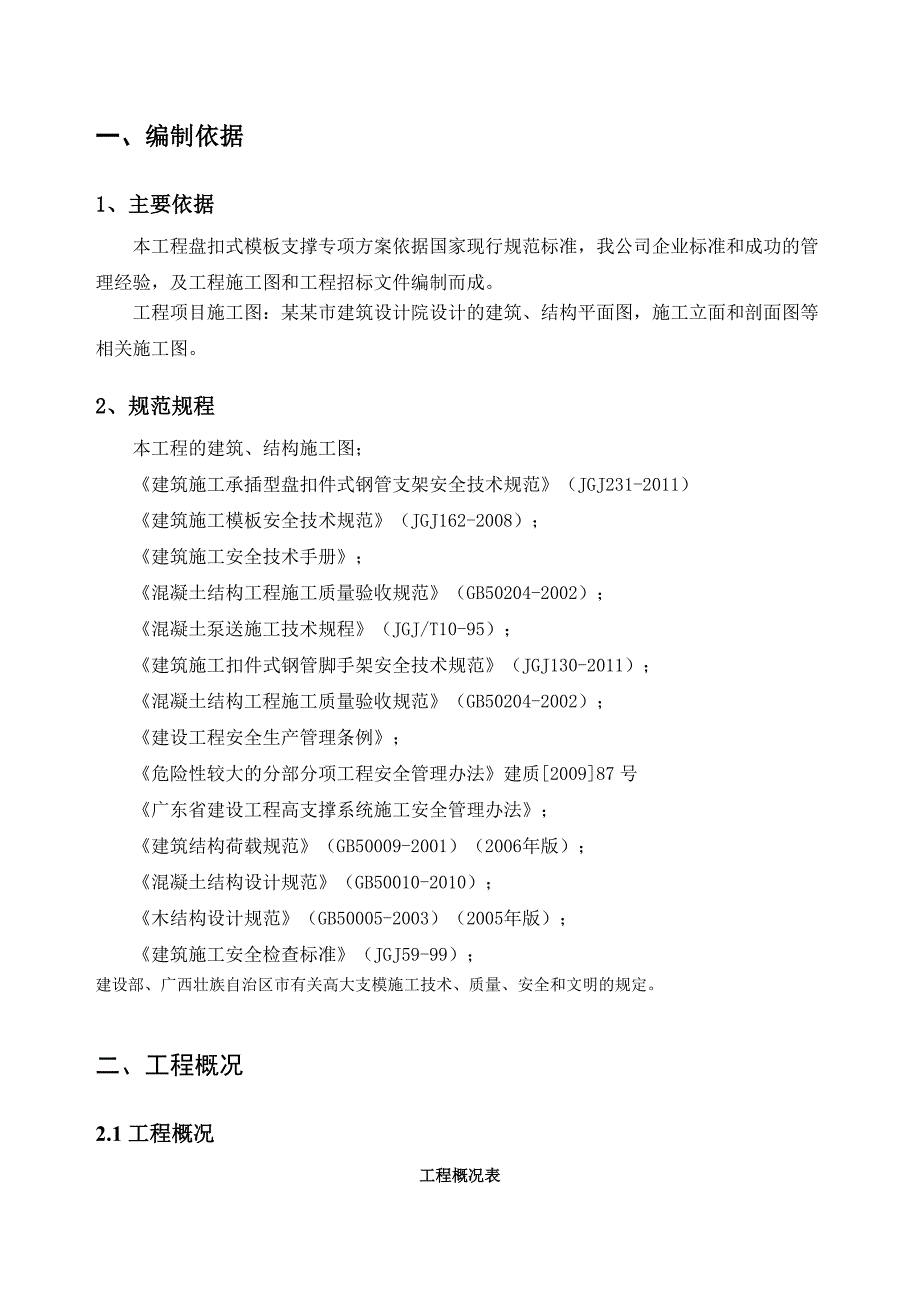

2、6.3模板拆除质量应符合的规定七、 应急救授预案八、 模板支撑验算书一、编制依据1、主要依据本工程盘扣式模板支撑专项方案依据国家现行规范标准，我公司企业标准和成功的管理经验，及工程施工图和工程招标文件编制而成。工程项目施工图：某某市建筑设计院设计的建筑、结构平面图，施工立面和剖面图等相关施工图。2、规范规程本工程的建筑、结构施工图；建筑施工承插型盘扣件式钢管支架安全技术规范（JGJ231-2011）建筑施工模板安全技术规范（JGJ162-2008）；建筑施工安全技术手册；混凝土结构工程施工质量验收规范（GB50204-2002）；混凝土泵送施工技术规程（JGJ/T10-95）；建筑施工扣件式钢
3、管脚手架安全技术规范（JGJ130-2011）；混凝土结构工程施工质量验收规范（GB50204-2002）；建设工程安全生产管理条例；危险性较大的分部分项工程安全管理办法建质200987号广东省建设工程高支撑系统施工安全管理办法；建筑结构荷载规范（GB50009-2001）（2006年版）；混凝土结构设计规范（GB50010-2010）；木结构设计规范（GB50005-2003）（2005年版）；建筑施工安全检查标准（JGJ59-99）；建设部、广西壮族自治区市有关高大支模施工技术、质量、安全和文明的规定。二、工程概况2.1工程概况工程概况表工程名称某某市某某区3、4号回建安置点项目某某花园五
4、号地地下室建设地点南市宁某某镇建设单位某某某某巨成置业有限公司勘察单位广西华蓝岩土工程有限公司设计单位某某市建筑设计院监理单位广西建荣项目管理有限公司总包单位某某集团有限公司主要分包单位 某某花园5#号地块18栋高低错落的高层建筑，45层1栋42层1栋41层2栋40层层2栋、38层2栋、35层1栋、32层1栋、30层3栋、26层4栋及综合教学楼。工程位于良兴路的南侧，3号地块的右侧，总用地面积为73096.9，地下室分为两期：其中第一期建筑面积为30041.65,;第二期为14386.13；第一期施工5-1#、2#、3#、5#、6#、7#、8#、9#、10#、11#、19#、20# 共12栋楼
5、。建筑面积.6第二期为12#、13#、15#、16#和18#六幢楼建筑面积53423.31。总建筑面积为.19。 1、基础承台：本工程基础除5-19#和5-20#楼为桩筏板基础，筏板厚度1100-1300，其他均为桩承台基础其桩径800-1400，除5-10#和5-11#大部分为人工挖孔桩，其他均为旋挖桩，根据地质情况除5-19和5-20部分为摩擦桩其他绝大部分为端承桩。基础承台120012001000和140014001000为主，除电梯井为六桩承台外其他均为单桩承台为主；电梯井筏板厚度为1100厚；局部厚度为1300。裙楼5-1至5-7号楼周周边以单桩承台为主其他各幢周边以天然基础为主。单
6、桩承台1200120012002、墙柱：主楼多为型型和一字型墙柱，墙厚度、厚其300厚墙为主，附墙柱以500500和600600为多；裙楼外墙为300厚，其他以500500方柱为主。3、地下室顶板梁板结构：地下室顶板主楼结构部分除主楼与裙楼交接标高变化和剪力墙连梁高度较高多为3001200-1600外其他梁为3005001000个别梁为200400700;裙楼框架梁以450900、500900和4501000三种为主;次梁以300800为主；地下室顶板厚度180。各幢号楼建筑概况 某某花园5#号地块18栋高低错落的高层建筑，45层1栋42层1栋41层2栋40层层2栋、38层2栋、35层1栋、3
7、2层1栋、30层3栋、26层4栋及综合教学楼。工程位于良兴路的南侧，3号地块的右侧，总用地面积为73096.9，地下室分为两期：其中第一期建筑面积为30041.65;第二期为14386.13；第一期施工5-1#、2#、3#、5#、6#、7#、8#、9#、10#、11#、19#、20# 共12栋楼。建筑面积.6第二期为12#、13#、15#、16#和18#六幢楼建筑面积53423.31。总建筑面积为.19。本工程基础为旋挖桩基，除5-19#和5-20#大部分桩为摩擦桩筏板基础;5-7#、5-8#和5-9#少部分为摩擦桩外其他均为端承桩承台基础；5-19#和5-20#楼筏板厚度1100局部为130
8、0；其他幢号地下室底板厚度为300。地下室层高为4.6米；地下室基础桩承台塔楼承台120012001000、140014001000、160016001000、180018001000、230023001000和12001200800为主， 其中14001400100较多;此外电梯井筏板1000-1300厚不等。基础地梁仅限主楼，其规格为3005001300和600900较多；祒楼5-1#-5-7#周边以单桩承台规格为120012001200为主，他大部分为天然独立柱基，各幢均有一个单桩承台。墙柱主楼墙柱多为L型、T型、一字墙为主，墙厚300为主，少部分为250和200。裙楼多为500500柱
9、为主，少数为600650，个别柱为500700;地下室外墙主要拟建建筑物情况一览表 表1序号幢号地下层数地上层数建筑面积结构类型0.00以上（m）标高15-1#13515250.97框剪114.525-2#、13817399.19框剪123.505-3#14117216.03框剪132.505-5#14517187.23框剪144.505-6#、14116087.93框剪135.505-7#、13816625.05框剪123.55-8#13834442.98框剪125.305-9#、142框剪137.305-10#12621000.69框剪86.605-11#126框剪86.605-19#、1
10、3530158.90框剪116.405-20#135框剪116.40地下室 10一期29459.73框架-6.92.2模板区域以下为工程中的支撑有代表性构件列表：5-1#一类型支模类型板号楼层轴号跨度（m）支模高度（m)板截面(mm)板折算厚度(mm)1板地下室顶板03.84.7180二类型支模类型梁号楼层轴号跨度（m）支模高度（m)梁截面(mm)梁截面积(m2)主梁KL106.254.730013000.391KL2004.54.530014000.422KL1205.24.530029000.873KL307.654.54009000.364KL2602.94.53009800.2945K
11、L1704.94.53006000.186KL204.34.53007000.217KL1007.14.53008000.248L202.54.52004000.089L 1204.94.52506000.03755-2#楼一类型支模类型板号楼层轴号跨度（m）支模高度（m)板截面(mm)板折算厚度(mm)1板地下室顶板02-A至2-M3.85.5180板地下室顶板02-M至2-Y35.74.7180二类型支模类型梁号楼层轴号跨度（m）支模高度（m)梁截面(mm)梁截面积(m2)主梁KL3005.54.740010000.41KL504.84.735010000.352KL2607.554.73
12、0010000.33KL1707.15.53008000.244KL2405.54.73007000.215KL704.155.53006000.186L104.75.53005000.157L1302.64.73004000.148KL1302.85.52505000.1259KL1804.354.72007000.1710L603.25.52006000.1211L303.25.52004000.0812L1404.74.71504000.065-3#一类型支模类型板号楼层轴号跨度（m）支模高度（m)板截面(mm)板折算厚度(mm)1板地下室顶板03-A至3-Q3.75.318003Q至36.44.6180二类型支模类型梁号楼层轴号跨度（m）支模高度（m)梁截面(m
