《广西某高层框剪结构住宅楼基坑支护工程安全专项施工方案.doc》由会员分享，可在线阅读，更多相关《广西某高层框剪结构住宅楼基坑支护工程安全专项施工方案.doc（34页珍藏版）》请在第壹文秘上搜索。

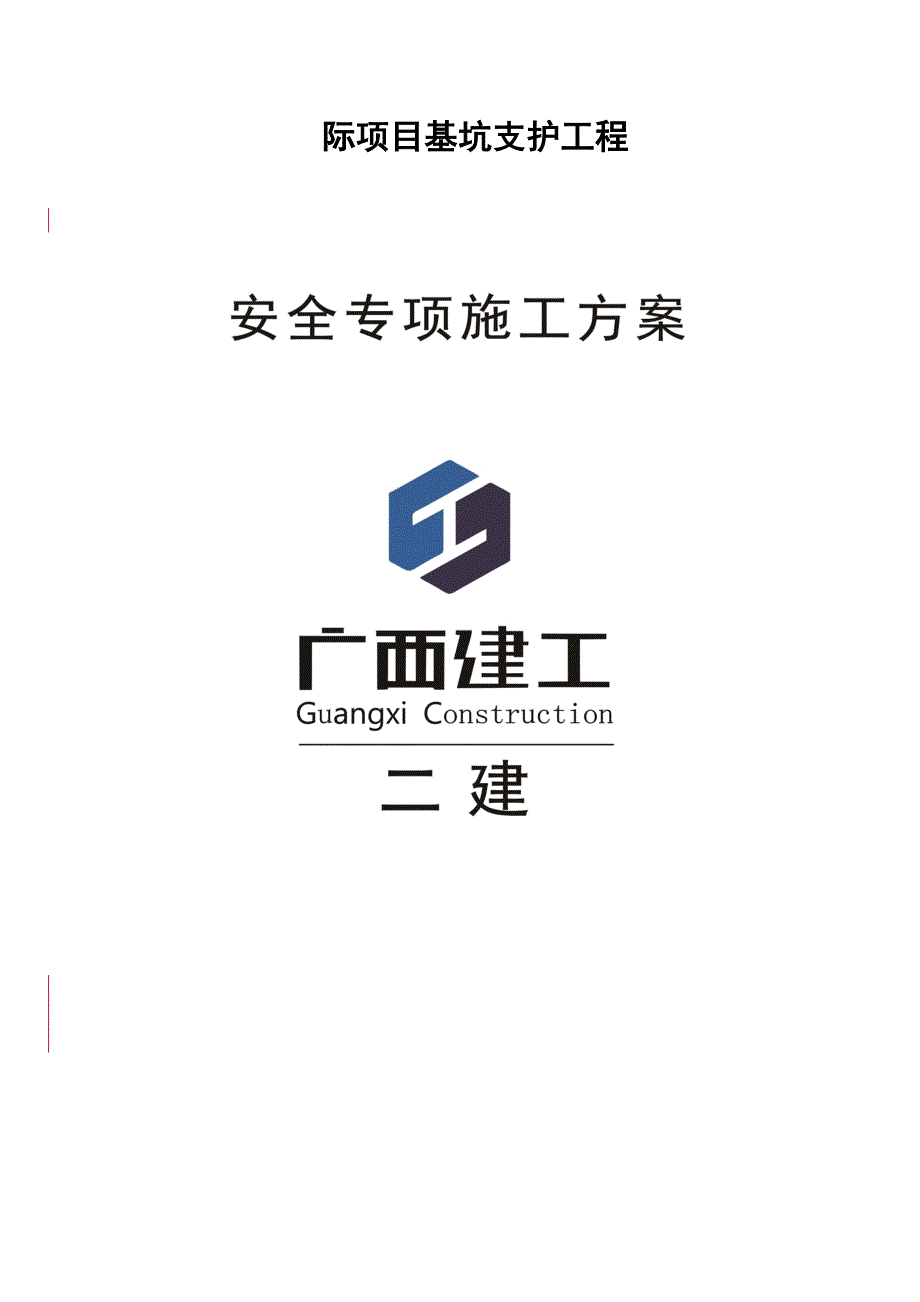

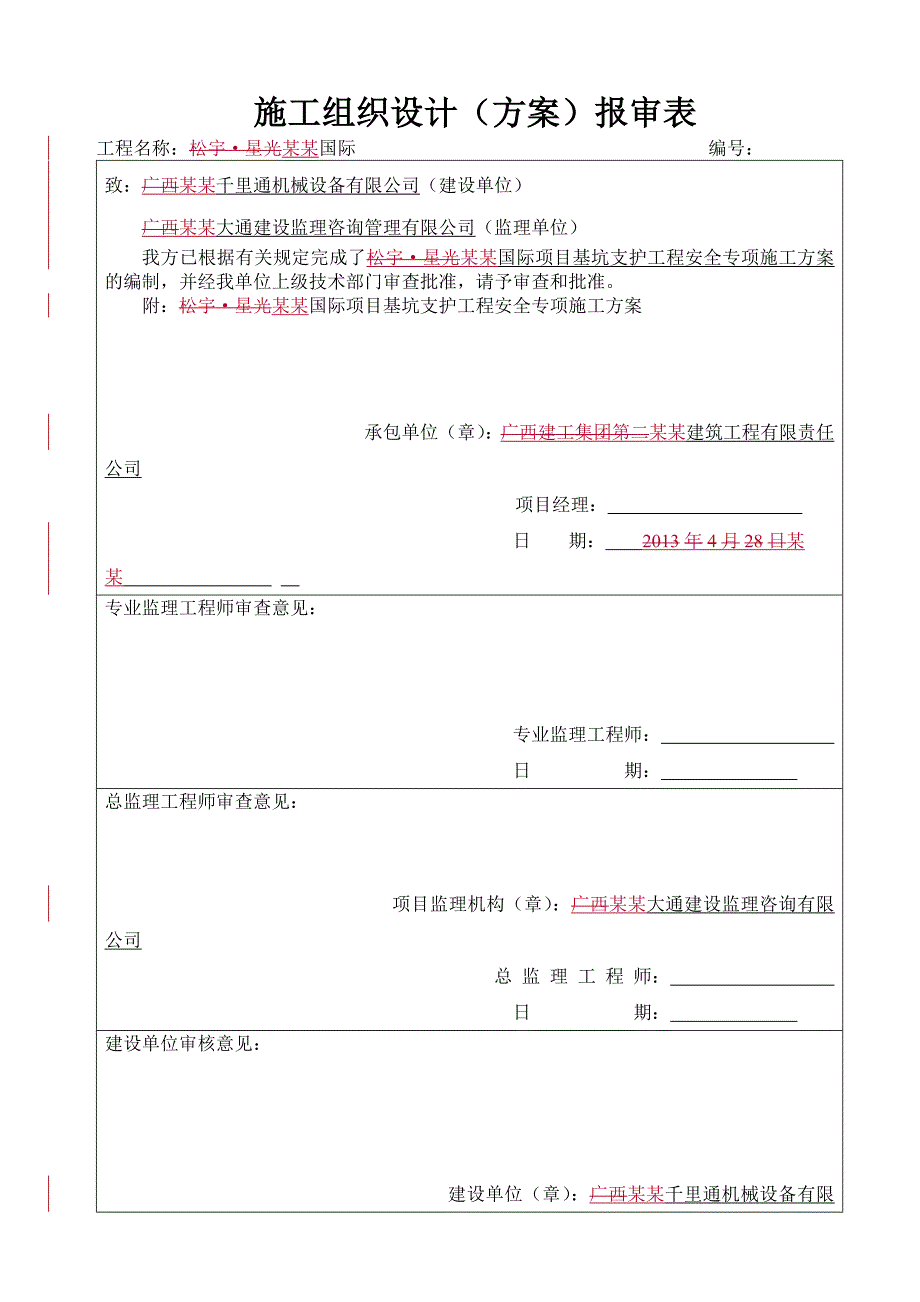

1、际项目基坑支护工程编制单位: 广西建工集团第二某某建筑工程有限责任公司编制日期: 2013年 年 4 月 28 日施工组织设计（方案）报审表工程名称：松宇星光某某国际 编号：致：广西某某千里通机械设备有限公司（建设单位）广西某某大通建设监理咨询管理有限公司（监理单位） 我方已根据有关规定完成了松宇星光某某国际项目基坑支护工程安全专项施工方案的编制，并经我单位上级技术部门审查批准，请予审查和批准。附：松宇星光某某国际项目基坑支护工程安全专项施工方案承包单位（章）：广西建工集团第二某某建筑工程有限责任公司项目经理： 日 期： 2013年4月28日某某 专业监理工程师审查意见：专业监理工程师： 日

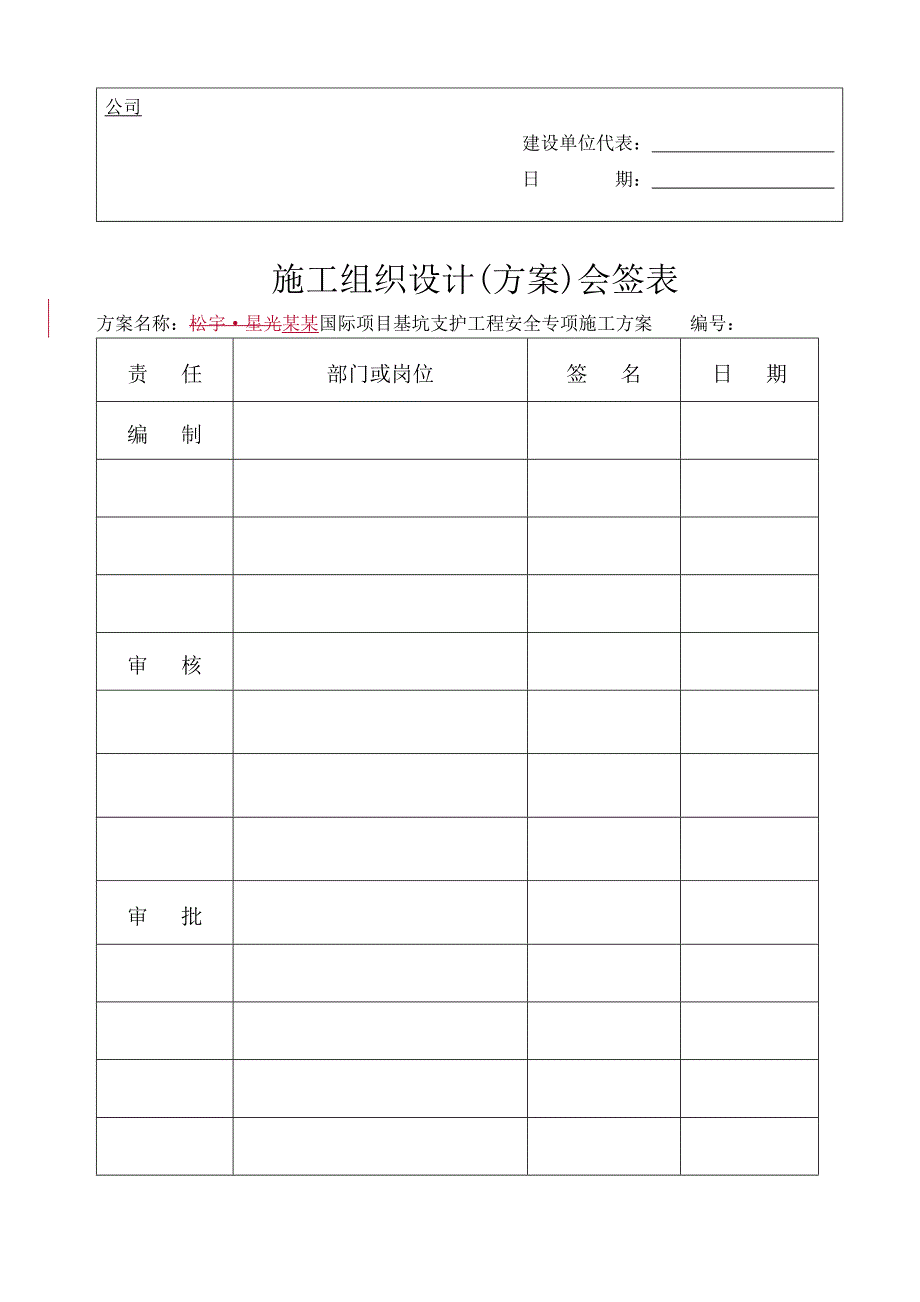

2、期： 总监理工程师审查意见：项目监理机构（章）：广西某某大通建设监理咨询有限公司总 监 理 工 程 师： 日 期： 建设单位审核意见：建设单位（章）：广西某某千里通机械设备有限公司建设单位代表： 日 期： 施工组织设计(方案)会签表方案名称：松宇星光某某国际项目基坑支护工程安全专项施工方案 编号： 责 任部门或岗位签 名日 期编 制 审 核审 批目 录目 录1一、 编制依据31、设计图纸及有关文件、技术规范、规程、标准3二、工程概况31、综合概况32、地质情况43、水文概况53.1场地地下水分布特征5三、设计概况5四、施工部署61、管理目标61.1、工程质量目标61.2、工期目标61.3、工程
3、安全目标71.4、职业健康安全目标72、施工组织机构和岗位设置73、施工进度计划84、主要施工机具设备计划85、主要材料需用量计划96、主要劳动力需用量计划9五、施工准备91、施工平面布置91.1、布置原则及依据92、现场作业条件准备103、技术措施准备104、物资、劳动力组织准备11六、施工工艺及技术措施111、基坑支护总体施工工艺流程112、土方开挖施工123、槽钢桩施工方法134、喷射混凝土施工144.8、喷射砼墙验收155、排水沟施工156、坡顶护栏16七、质量保证管理161、贯彻GB/T19001-ISO9001:2000标准162、槽钢型桩质量要求163、土方开挖质量要求163.1
4、、主控项目163.2、一般项目17八、确保工程安全的技术组织措施17九、雨季施工安全技术组织措施209.1、场地排水209.2、基坑排水沟与集水井排水209.3、注意事项20十、 施工监测计划201、监测说明202、监测目的213、监测依据214、监测内容215、监测周期226、监测点布置227、监测仪器、监测成果22十一、危险源分析及预防221、在本分部工程识别出的危险源及预防措施221.1、触电伤害221.2、土方坍塌231.3、机械伤害24十二、应急预案241基本装备242、专用装备253、成立安全救护小组253.2土方坍塌事故救援预案253.3触电应急救援预案26附图一、星光国际总平面
5、图28附图二、星光国际基坑支护施工平面布置图28附图三、星光国际基坑支护施工1-1、2-2、3-3、4-4剖面图28附图四、星光国际基坑支护进度计划28一、 编制依据1、设计图纸及有关文件、技术规范、规程、标准本工程对检验批、分项、分部及单位工程的质量评定严格按建筑工程施工质量验收统一标准（GB50300-2001）进行。应用于本工程的土建施工主要技术规范见下列目录：建筑地基基础工程施工质量验收规范（GB502022002）；建筑基坑支护技术规程（JGJ12099）；建筑机械使用安全技术规程（JGJ332001）；建筑工程施工质量验收统一标准（GB503002001）；建筑地基处理技术规范（J
6、GJ79-2002）；砌体工程施工质量验收规范（GB502032002）；建筑施工安全检查标准（JGJ5999）；施工现场临时用电安全技术规范（JGJ462005）；锚杆喷射混凝土支护技术规范（GB500862001）；建筑基桩检测技术规范JGJ106-2003。建筑边坡工程技术规范GB50330-2002混凝土结构设计规范GB50010-2002建筑地基基础设计规范GB50007-2002建筑地基处理技术规范JGJ79-2002建筑施工高处作业安全技术规范JGJ80-91建筑基坑工程监测技术规范GB50497-2009危险性较大的分部分项工程安全管理办法（建质【2009】87号）施工图纸及引
7、用图集、设计变更、地质勘察资料及工程现场情况及施工组织设计；公司质量、环境与职业健康安全管理体系文件及第三层次文件；二、工程概况1、综合概况（1）松宇星光某某国际项目工程位于广西某某南宁市白沙大道与星光大道交汇处，交通便利；南面为那洪江；工程结构形式为框剪结构，高21层二层地下室。基础形式04轴01轴采用独立柱基础，1轴17轴采用筏板基础，18轴24轴采用独立柱基础，不同基础之间留置后浇带。建筑物0.000相对于绝对高程79.8m。基底标高为68.9 m，即基坑开挖的深度为-10.7米。开挖采用大开挖形式。周边情况：基坑开挖的深度为10.7米，基坑东、西、北三面无建筑物，可供放坡位置充足，北面
8、建筑物前有50米的市政空地，西面离基坑边距离8米到标高-3.0m；东面地下室边距离到市政草皮6米，离围墙3米左右，可供放坡位置较小。南面距离那洪江11米，那洪江与基坑边已经用档土墙进行了支护，距离4米。（具体见水文情况及挡土墙剖面图）2、地质情况根据勘察结果揭示，场地地层主要由杂填土、淤泥、粉质粘土、粉土、砂岩组成。各地层的特征及分布情况由上而下分述如下：（1）杂填土（Q4ml层)：杂色，主要由粘土和风化泥岩混砾石等组成，含砖块、块石、砼块，局部为生活垃圾；土质不均匀，稍湿，松散状态，填筑时间少于10年，具有高压缩性。呈高中等压缩性。该层分布于整个场地，其厚度一般为3.58.00米。（2）淤泥
9、质土（Q4l-1层）：灰黑黑色；湿-饱和；土质软弱，软流塑；高压缩性；略有腥臭气。属高压缩性土。层场地内分布不均，该层主要分布于场zk2 、zk8 、zk9 、zk10、zk14、 zk19、zk22勘探点，其厚度一般为0.41.5米。（3）粘土（Q4al 层）：棕黄色、黄色、灰白色，粘性一般，干强度高，韧性高、无摇震反应，属于中等压缩性土，标准贯入试验实测锤击数1013.0击，平均12.0击/30厘米。层厚一般为1.12.8m。（4）粉砂（Q4el 层）：灰黄、灰色，饱和，稍密状态，颗粒成分为石英质，充填粘粒，颗粒级配较差，标准贯入试验锤击数实测值为1112击，平均11.5击/30厘米。层厚
10、一般为0.701.60m。（5）圆砾（J 1层）：杂色、褐黄、灰黄、灰白色、饱和、中密状态，局部稍密状态。砾径一般为220mm，含量约65%85%，粒径大于20mm的砾石含量约35%56%。属于中等压缩性土。该层主要分布于整个场地，层厚0.42.5m 。各层底层的分布详见工程地质剖面图。地基土物理力学性质见勘探报告P7地基岩土物理力学性质指标建议值。3、水文概况3.1场地地下水分布特征拟建场地南侧那洪江河岸已见档土墙（墙顶标高为78.01米），挡土墙基础大部分落在强风化粉砂质泥岩层上，局部落在圆砾上，挡土墙对河水的渗入有一定的止水作用。地下水主要为孔隙水，孔隙水主要存在于粉砂、圆砾中，受相邻那
11、洪水渗透补给，渗透性较好，补给来源充足，水量较大，水位标高68.4470.62 m,稳定水位标高70.4972.53m，该层地下水水位受季节影响较大，雨季水位会有所上升。场地地下水制约基坑，浅基础和人工挖孔桩的施工。三、设计概况基坑周长为414.7m，根据土质情况及场地周边环境不同，采用自然放坡坡面喷射混凝土，槽钢支护等；基坑分4个剖面，其中1-1剖、2-2剖面采用自然放坡，3-3剖为槽钢型钢桩支护，4-4剖面为原档土墙兼支护。分区详见支护结构平面布置图。工程属临时性基坑支护工程，基坑侧壁安全等级为二级，自然放坡坡面加喷射混凝土基坑支护, 放坡度为1： 1,喷射混凝土面层采用喷射C25细石混凝
12、土,为了加快施工进度,可适量掺入速凝剂；混凝土伸入边坡顶地面1000mm，并锚入地下500mm。50PVC泄水孔每1.5米梅花状设置，详见各剖面图。东面延围墙长10米左右，在对放坡底用6米18的槽钢间距为700mm排桩支护,使用钩机垂直压入槽钢，进入地下3米，地上留有3米。用25800的螺纹钢把槽钢连接起来，螺纹钢与槽钢交接地方用电焊焊接。槽钢以上边坡支护采用1：1放坡面加喷射混凝土，详见3-3剖面图。靠那洪江边筏板基底砌筑500mm厚毛石墙挡土并作为砖胎模，每隔30米在毛石挡土墙外设置集水井进行抽排地下水。详见4-4剖面图。四、施工部署1、管理目标1.1、工程质量目标严格执行国家有关施工验收
