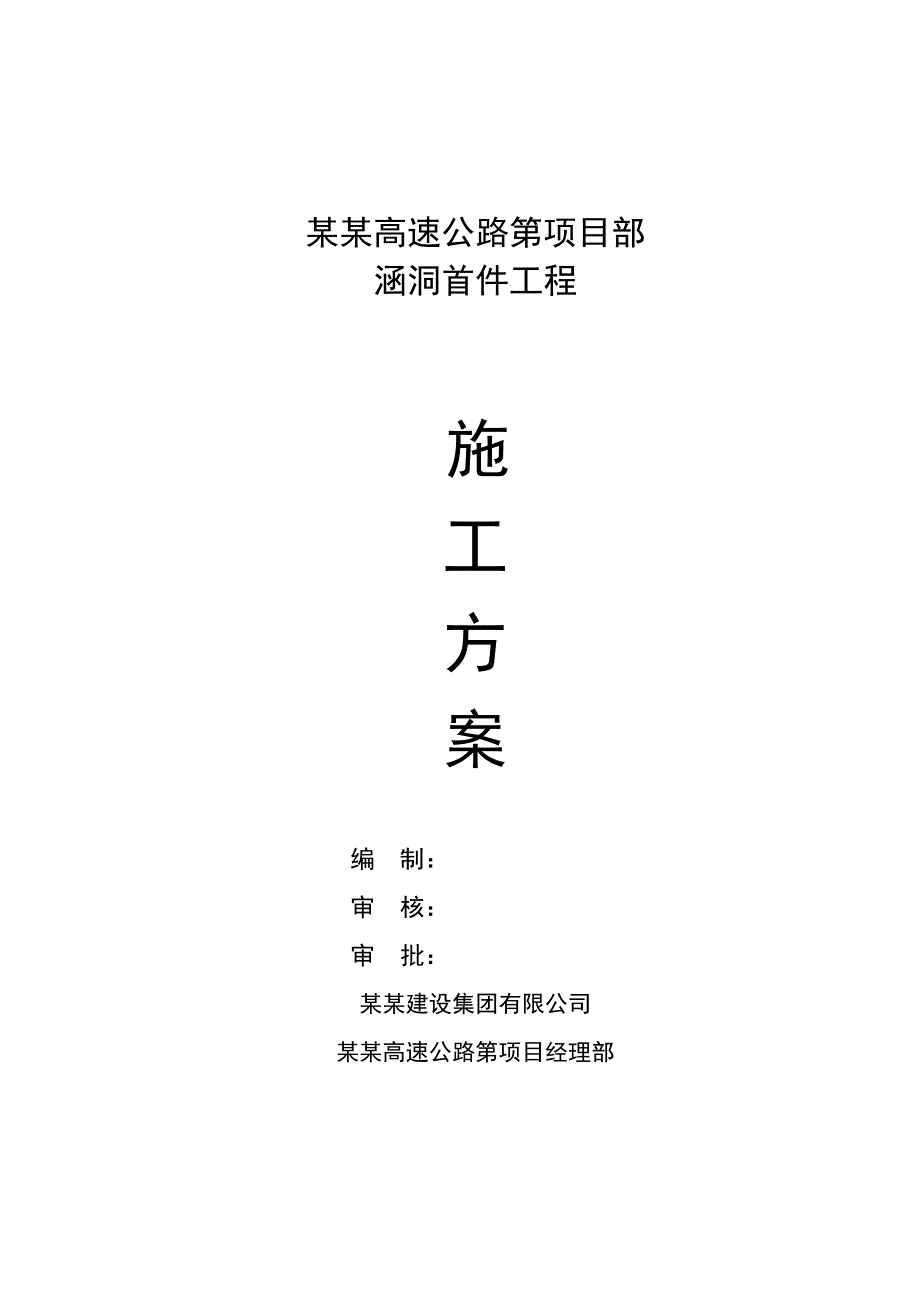

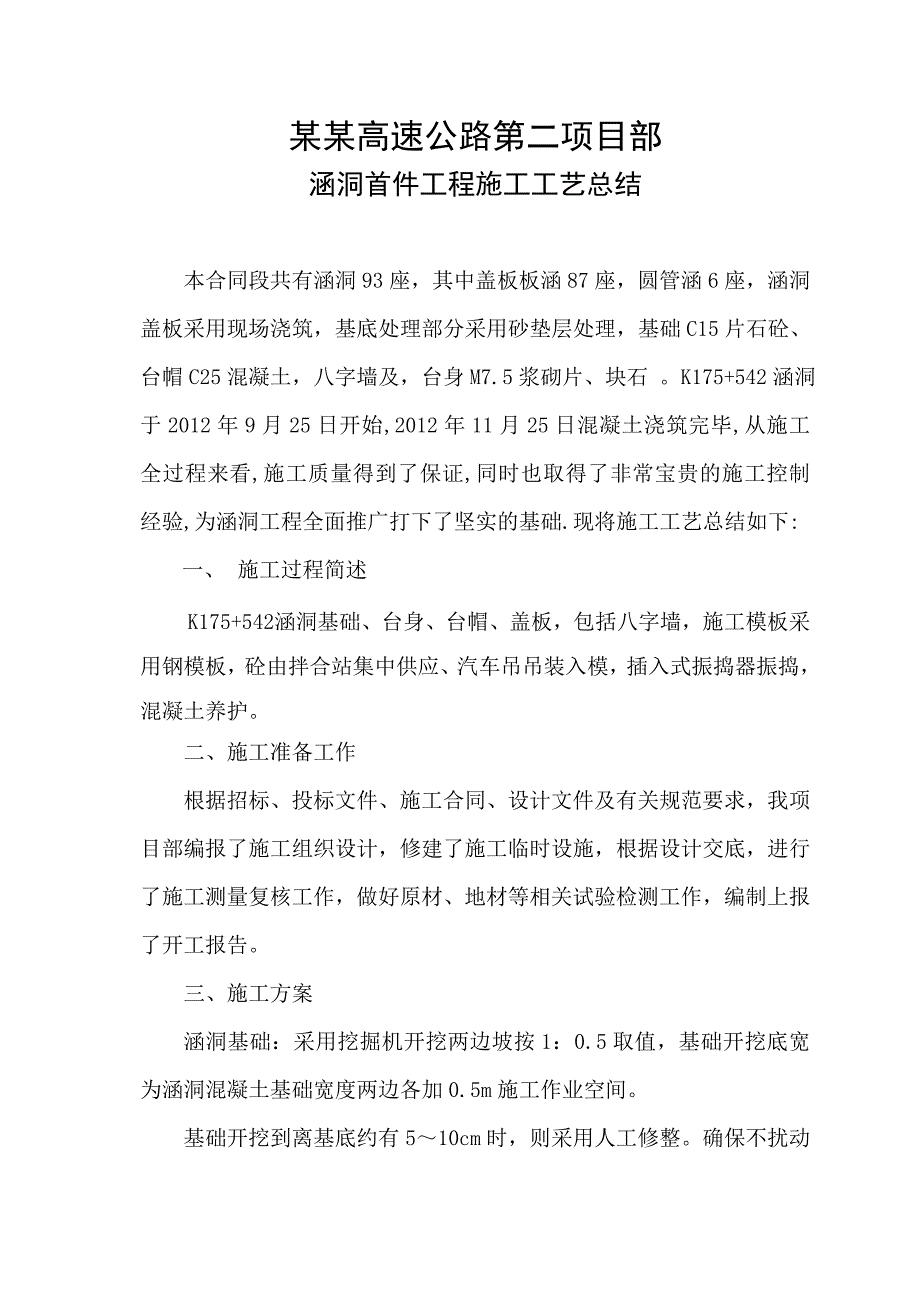

1、某某高速公路第项目部涵洞首件工程施工方案 编 制： 审 核： 审 批：某某建设集团有限公司某某高速公路第项目经理部某某高速公路第二项目部涵洞首件工程施工工艺总结本合同段共有涵洞93座，其中盖板板涵87座，圆管涵6座，涵洞盖板采用现场浇筑，基底处理部分采用砂垫层处理，基础C15片石砼、台帽C25混凝土，八字墙及，台身M7.5浆砌片、块石 。K175+542涵洞于2012年9月25日开始,2012年11月25日混凝土浇筑完毕,从施工全过程来看,施工质量得到了保证,同时也取得了非常宝贵的施工控制经验,为涵洞工程全面推广打下了坚实的基础.现将施工工艺总结如下:一、 施工过程简述K175+542涵洞基础

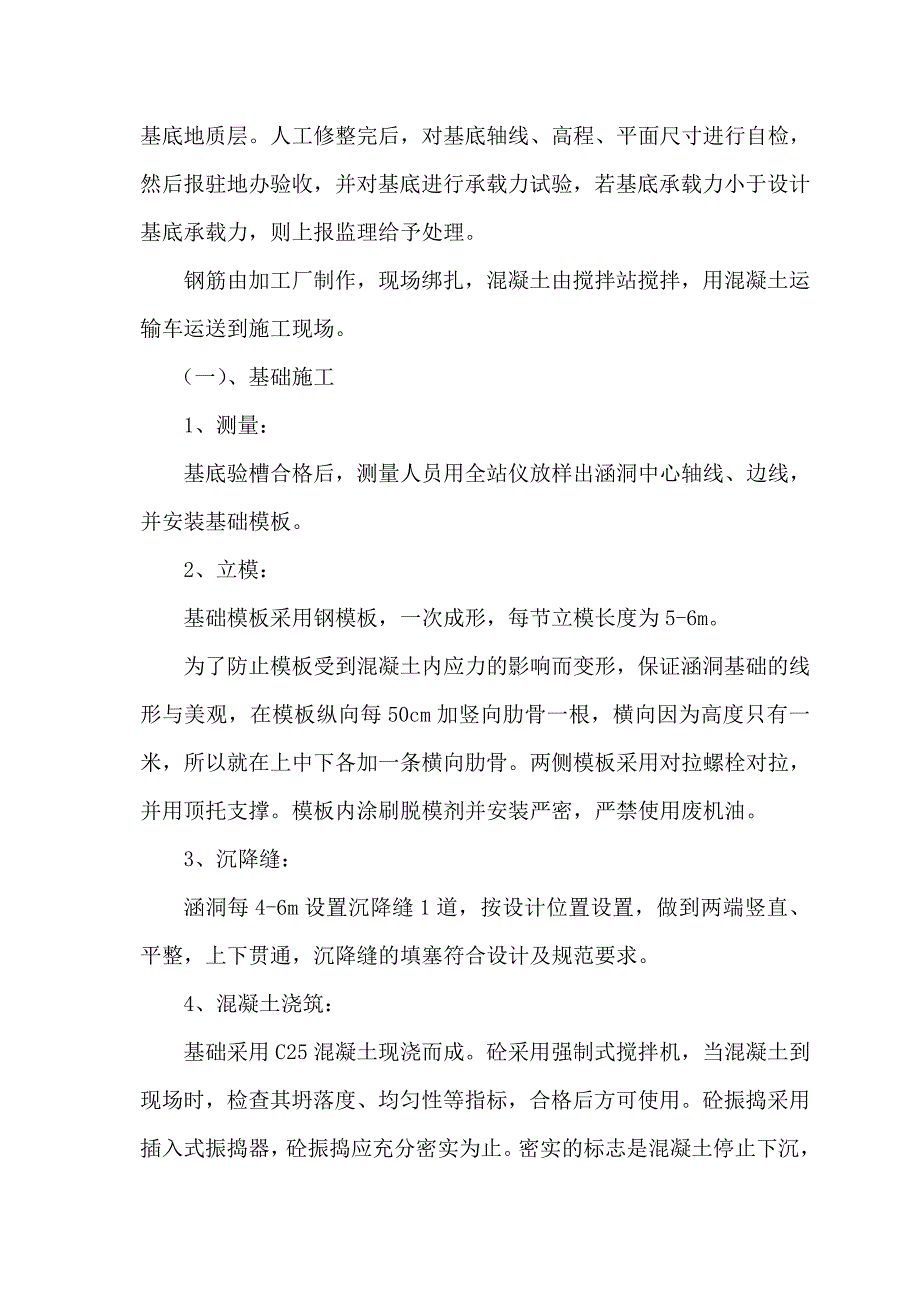

2、、台身、台帽、盖板，包括八字墙，施工模板采用钢模板，砼由拌合站集中供应、汽车吊吊装入模，插入式振捣器振捣，混凝土养护。 二、施工准备工作根据招标、投标文件、施工合同、设计文件及有关规范要求，我项目部编报了施工组织设计，修建了施工临时设施，根据设计交底，进行了施工测量复核工作，做好原材、地材等相关试验检测工作，编制上报了开工报告。三、施工方案涵洞基础：采用挖掘机开挖两边坡按1：0.5取值，基础开挖底宽为涵洞混凝土基础宽度两边各加0.5m施工作业空间。 基础开挖到离基底约有510cm时，则采用人工修整。确保不扰动基底地质层。人工修整完后，对基底轴线、高程、平面尺寸进行自检，然后报驻地办验收，并对基
3、底进行承载力试验，若基底承载力小于设计基底承载力，则上报监理给予处理。 钢筋由加工厂制作，现场绑扎，混凝土由搅拌站搅拌，用混凝土运输车运送到施工现场。 （一）、基础施工 1、测量： 基底验槽合格后，测量人员用全站仪放样出涵洞中心轴线、边线，并安装基础模板。 2、立模： 基础模板采用钢模板，一次成形，每节立模长度为5-6m。 为了防止模板受到混凝土内应力的影响而变形，保证涵洞基础的线形与美观，在模板纵向每50cm加竖向肋骨一根，横向因为高度只有一米，所以就在上中下各加一条横向肋骨。两侧模板采用对拉螺栓对拉，并用顶托支撑。模板内涂刷脱模剂并安装严密，严禁使用废机油。 3、沉降缝： 涵洞每4-6m设
4、置沉降缝1道，按设计位置设置，做到两端竖直、平整，上下贯通，沉降缝的填塞符合设计及规范要求。 4、混凝土浇筑： 基础采用C25混凝土现浇而成。砼采用强制式搅拌机，当混凝土到现场时，检查其坍落度、均匀性等指标，合格后方可使用。砼振捣采用插入式振捣器，砼振捣应充分密实为止。密实的标志是混凝土停止下沉，不再冒出气泡，表面呈现平坦、泛浆现象为止。 对墙身部分进行预埋钢筋，以便基础与墙身更好的相结合。 混凝土基础分段浇筑时，多做一组试块。当混凝土达到2.5MPa时，则进行涵洞基础模板的拆除与墙身模板的安装。 （二）、墙身施工： 涵身C25混凝土在施工前，应准确计算砼的具体数量，涵洞洞身采用分段一次浇灌成
5、形的施工方法，涵洞墙身模板的安装时，墙身模板沉降缝按设计位置设置，做到两端竖直、平整，上下贯通，沉降缝的填塞符合设计及规范要求。 施工墙体混凝土时，模板采用钢模板，在模板施工前，模板内涂刷脱模剂并安装严密，严禁使用废机油。模板施工好以后，在模板外设立支撑固定，并在侧模上每70cm设置一道拉杆固定。浇筑砼前，对模板进行检查，模板内如有杂物、积水应清理干净。模板如有缝隙，应用橡胶密封条填塞严密，再用腻子灰修补刮平。自检合格报监理工程师检验签证，通过验收后方可进行浇筑。 本涵洞墙身采用混凝土，砼按一定厚度、顺序和方向分层浇筑。砼浇筑应连续进行，如因故必须间断时，其间断时间应不大于前层砼的初凝时间或能
6、重塑的时间，并且不能形成明显的施工冷缝。 浇筑砼时，先在基础顶面浇筑30cm的混凝土，用插入式振捣器振捣密实，振捣密实后，进行第二层砼的浇筑，以此类推，每30cm分层并浇筑砼，当混凝土达到2.5MPa时，则进行涵洞墙身模板的拆除与台帽模板的安装。 （三）、台帽施工：台帽C25混凝土在施工前，应准确计算砼的具体数量，涵洞台帽采用分段一次浇灌成形的施工方法，涵洞台帽模板的安装时，台帽模板沉降缝按设计位置设置，做到两端竖直、平整，上下贯通，沉降缝的填塞符合设计及规范要求。 施工台帽混凝土时，在模板施工前，模板内涂刷脱模剂并安装严密，严禁使用废机油。模板施工好以后，在模板外设立支撑固定，并在侧模上每7
7、0cm设置一道拉杆固定。浇筑砼前，对模板进行检查，模板内如有杂物、积水应清理干净。模板如有缝隙，应用橡胶密封条填塞严密，再用腻子灰修补刮平。自检合格报监理工程师检验签证，通过验收后方可进行浇筑。 本涵洞台帽采用混凝土，浇筑砼时，应振捣密实，并预留锚栓孔洞。 （四）、盖板施工 盖板施工所用钢筋必须符合国家标准，并附有钢筋品质试验报告和出厂合格证。钢筋按不同品种、不同规格分批存放，钢筋存放时须设标识牌，标明材料来源，是否自检（包括见证），自检时间，申报情况，拟使用部位以及材料产地、规格、数量。 钢筋进场时，本部试验人员和现场监理共同对钢筋按规范要求和频率抽取钢筋样品，进行力学试验，并同时应进行见证
8、试验。钢筋试样的力学性能达到规范要求时，方可使用，否则应清除出场，严禁使用。 钢筋绑扎时，现场需有控制设备，保证钢筋绑扎间距符合规范要求。 1、钢筋制作安装工艺 1）、钢筋进入加工场后先进行除锈、调直，然后按设计下料长度切断，加工成型。 2）、加工成型的钢筋分类堆放整齐，搬运时轻拿轻放，避免扭曲变形。 3）、焊接和绑扎时应先按纵向钢筋，然后绑扎水平筋，最后绑扎箍筋，内外钢筋网体之间的拉筋。钢筋安装时严格控制钢筋保护层厚度，钢筋交 叉点绑扎时绑扎方向成梅花型布置，箍筋与主筋相垂直，主筋间距偏差不大于5mm，箍筋间距偏差不大于10mm。详见表二 4）、钢筋绑扎完成后，经质检员自检合格后，报监理工程
9、师检验，合格后方可进行下一道工序的施工。 2、模板制作安装工艺 1）、盖板模板采用钢模板，保证模板具有足够的刚度和稳定性，外面支撑可根据施工现场具体情况支撑。 2）、模板接缝采用泡沫条塞填密实，并用腻子刮平，在模板安装前要把模板表面的附着物清理干净，并涂刷脱模剂。 3）、调整好模板后，重新进行中线和尺寸复核。自检和报验通过后方可浇筑砼。 3、混凝土浇筑工艺 1）、混凝土施工前认真检查拌合设备并将模板内积水及杂物清理干净。 2）、砼振捣采用插入式振捣器，砼振捣应充分密实为止。密实的标志是混凝土停止下沉，不再冒出气泡，表面呈现平坦、泛浆现象为止。 3）、每次砼浇注完毕后，用抹子将顶面抹平拍平压光，
10、防止顶面松散。 4）、砼初凝后，用土工布覆盖，并将其洒水湿润，保持养生，养护时间不少于7天。 盖板浇筑时要注意预留孔，预留孔直径为10mm。横向位置位于盖板外侧往内50cm，纵向位于每延米盖板从外往内20cm处，每块盖板预留1个孔位。孔位预留要准确。以确保与涵身的连接。 （五）、一字墙和八字墙施工 八字墙墙身采用M7.5砂浆浆砌片石，墙身外露部分采用M10砂浆勾缝； 底部铺砌材料为M7.5水泥砂浆砌片石，底部素土压实系数95% 。 翼墙两侧回填土压实系数按道路要求且不小于90%。 片石在使用前必须浇水湿润，表面如有泥土、水锈，应清洗干净。砌筑八字墙基础的第一层砌块时，由于基底为黄粘土，必须碾压
11、达到95%的压实度，形成比较好的整体性时，直接坐浆砌筑。砌体分层砌筑，各砌层的片石应安放稳固，片石间应砂浆饱满，粘结牢固，不得干砌、堆砌或架空。砌筑时，底浆应铺满。竖缝砂浆应先在已砌石块侧面铺放一部分，然后于片石放好后填满捣实。 砌筑上层时，应避免振动下层砌块。砌筑工作中断而恢复砌筑时，要将已砌筑的砌层表面应加以清扫和湿润。 在砌筑片石时不能有通缝出现，确保墙体的整体性。砌体勾缝可采用平缝或凹缝，M10水泥砂浆勾缝，勾凹缝时,砂浆应嵌入砌缝内20mm深。缝槽深度不足时，应凿够深度后再勾缝。 浆砌砌体，应至砂浆初凝后，洒水养生714天。养护期间应避免碰撞、振动或承重。 （六）、养护： 涵洞墙身混
12、凝土浇筑分节分段施工，在每一段混凝土浇筑完，达到终凝时间时，就要对其覆盖土工布进行浇水保湿养护。养护用水按就近取材为原则。可利用当地村民饮用水，也可利用就近符合规范要求的溪水。现场质检人员如对用于养护用水水质有异议时，要组织项目实验室对现场养护用水，进行实验检测。 （七）、防水： 涵洞盖板安装完毕以后，开始施工防水层。 1、在盖板完成后，盖板与盖板间缝隙用M10水泥砂浆填塞紧密。 2、涵洞伸缩缝处防水处理：伸缩缝用沥青浸制的麻絮填塞，麻絮要嵌入墙体内2cm。麻絮填塞完成以后，外贴一层沥青浸制的麻布一层。麻絮填塞范围与麻布防水范围为涵洞单条伸缩缝的整长。 3、涵洞整体防水：涵洞整体防水自盖板顶面
13、至盖板底面以下20cm，两侧边墙外面涂热沥青两层。 （八）、台背回填： 墙身砼模板拆模后，先清除基坑内的碎木屑、垃圾及表面虚土。基底先洒水润湿，再用小型冲击式夯实机夯实。然后分层回填，压实机械用小型冲击式夯实机时，每层松铺厚度为15cm， 采用压路机碾压时，松铺厚度20cm。分层回填时，每层压实度须达到96%以上。分层回填至涵顶。 涵洞台背回填填料最大粒径不超过5cm，每侧宽度不小于2倍孔径长度。涵洞回填要两侧对称均匀进行。本部自检员层层自检，监理层层验收，并建立回填专项档案。根据福建省高速公路试验检测办法要求：小于150米的填方地段（含桥涵台背）检查频率不少于6处。大于150米少于200米检
14、查频率为8个点，每点都必须合格。 四、施工质量控制 （一）涵洞基础施工质量要求 1、基本要求： 1）水泥、砂、石、水的质量和规格应符合规范要求，混凝土或砂浆应按规定的配合比施工。 2）不得出现露筋和空洞。3）地基承载力及基础埋置深度必须满足设计要求。4）严禁超挖回填虚土。2、基础检测项目及结果： 项次检查项目规定值或允许偏差检查方法和频率实测值1混凝土或砂浆强度（Mpa）在合格标准内按附录D检查15.3、15.82平面尺寸（mm）50尺量：长、宽各检查3处10015/1020; 10010/1008；10015/1018；3基础顶面高程（mm）30水准仪：测量5-8点-10、+12、-15、+
15、13、-20、-114基础底面高程（mm）50水准仪：测量5-8点-5、+12、-13、+10、-16、+85轴线偏位（mm）25经纬仪：全站仪或经纬仪：终、横各检查2点8、12、9、153、外观鉴定： 混凝土表面应平整，无明显施工接缝。（二）、钢筋加工及安装施工质量控制： 1、基本要求： 1）、钢筋、机械连接器、焊条等品种、规格和技术性能应符合国家现行标准规定和设计要求。 2）、冷拉钢筋的机械性能必须符合规范要求，钢筋平直，表面不应有裂皮和油污。 3）、受力钢筋同一截面的接头数量、搭接长度、焊接和机械接头质量应符合施工技术规范要求。 4）、钢筋安装时，必须保证设计要求的钢筋根数。 5）、受力钢筋应平直，表面不得有裂纹及其它他损伤。 2、钢筋网检测项目及结果： 项次检查项目规定值或允许偏差检查方法和频率 实测值1网的长、宽（mm）10尺量：全部-8、+7、-3、+42网眼尺寸（mm）10尺量：抽检3个网眼-5、+6、-83对角线（mm）15尺量：
