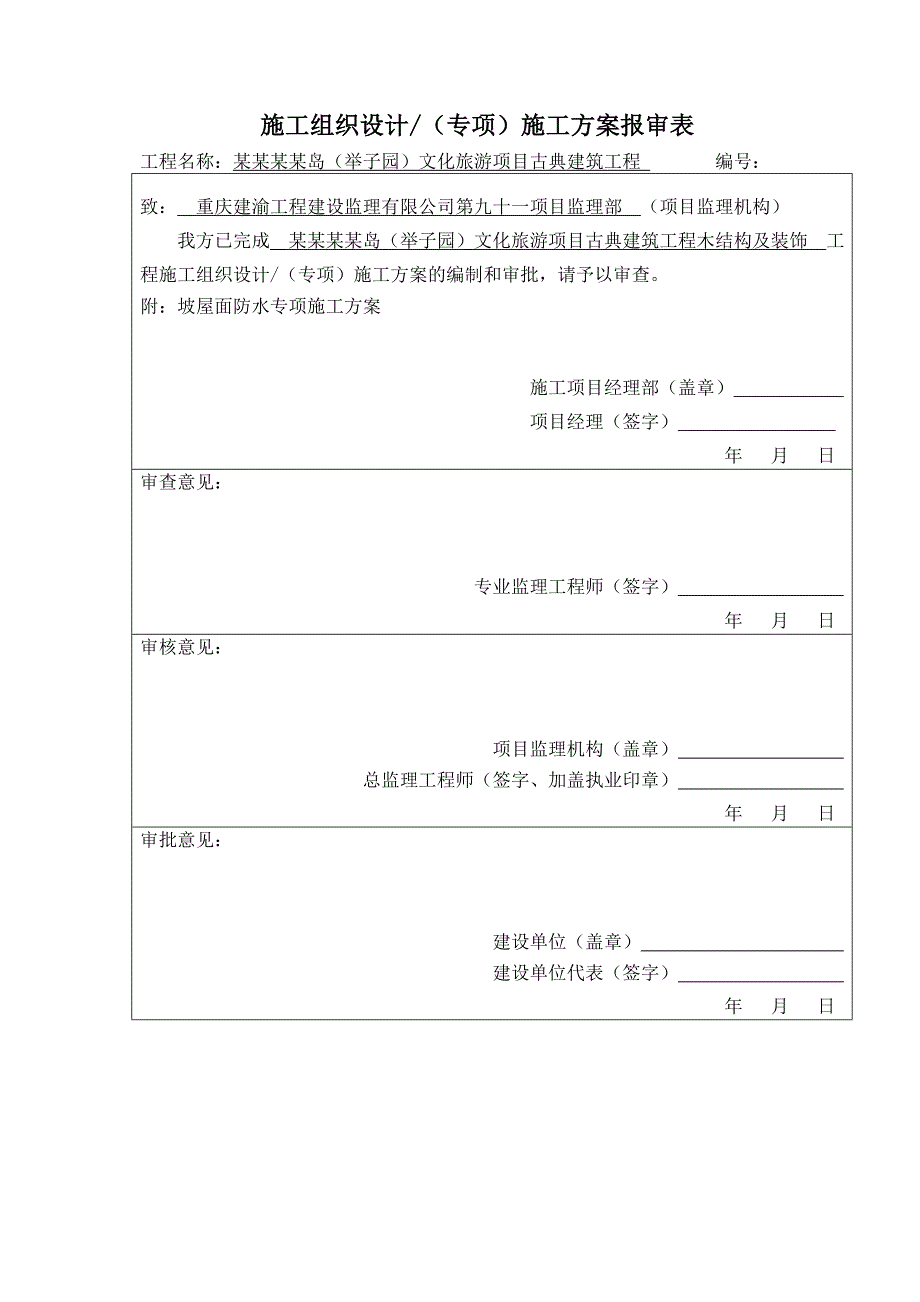

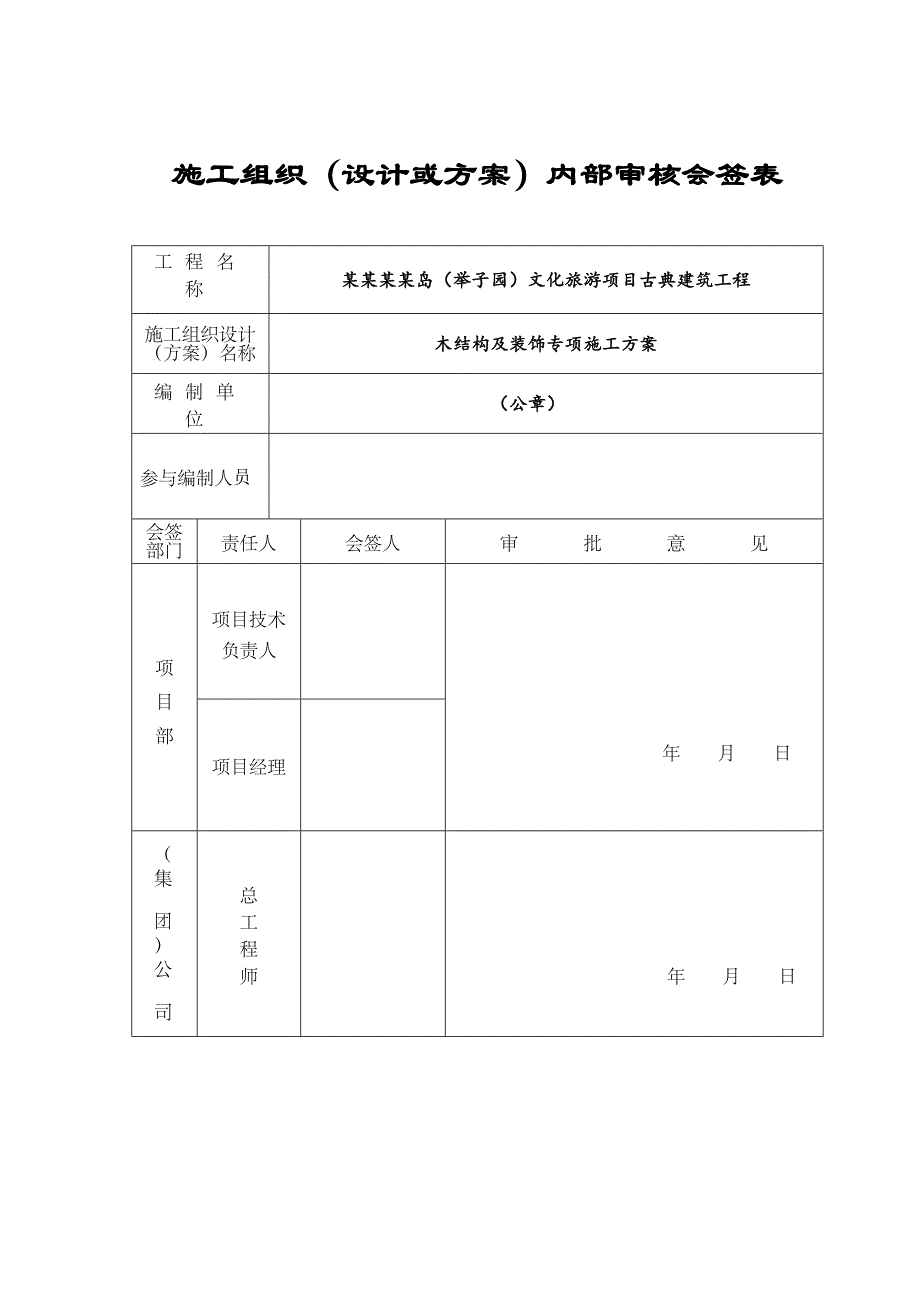

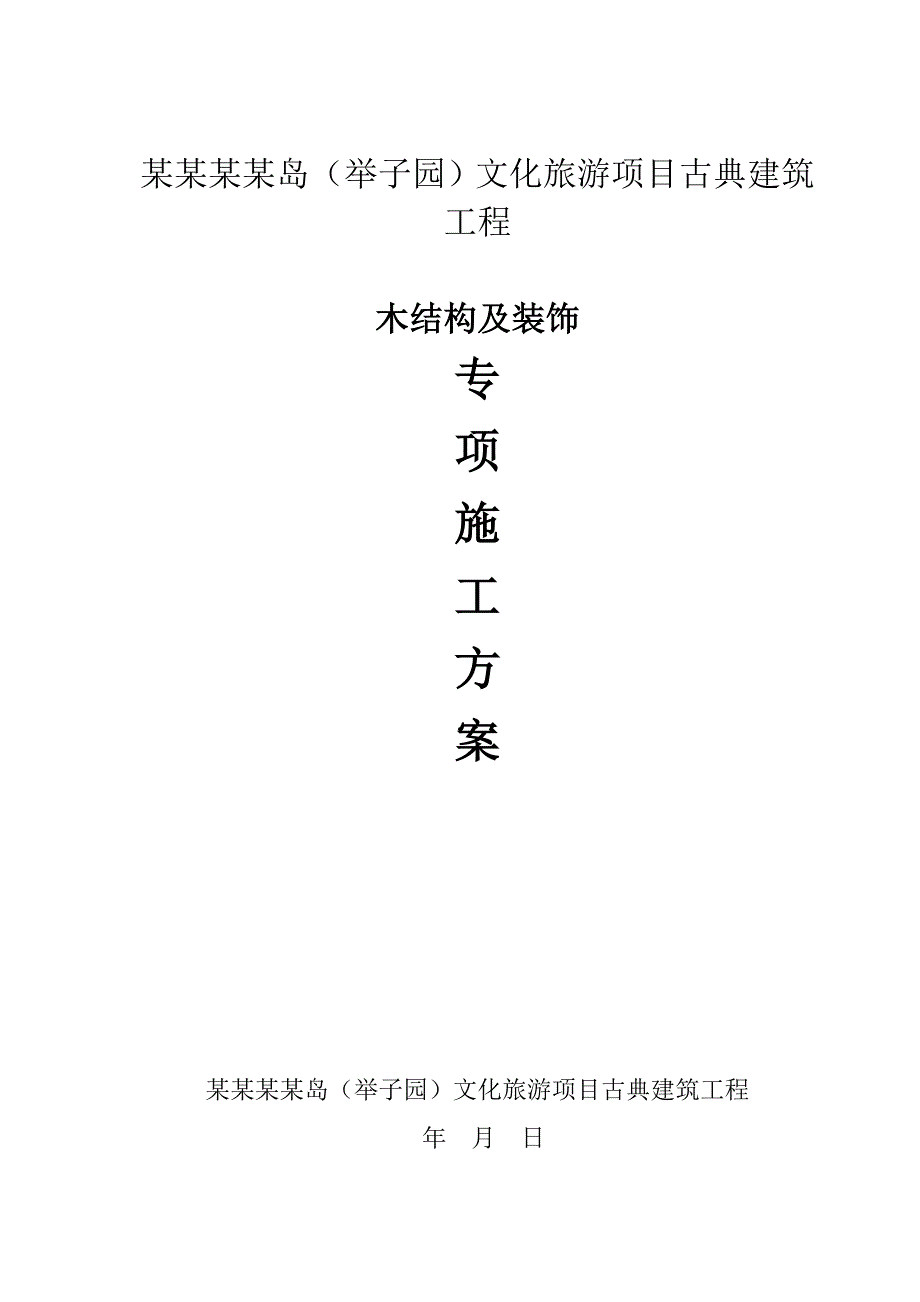

1、某某某某岛（举子园）文化旅游项目古典建筑工程木结构及装饰专项施工方案 某某某某岛（举子园）文化旅游项目古典建筑工程 年 月 日施工组织（设计或方案）内部审核会签表工程名称某某某某岛（举子园）文化旅游项目古典建筑工程施工组织设计（方案）名称木结构及装饰专项施工方案编制单位 （公章）参与编制人员会签部门责任人会签人审 批 意 见项目部项目技术负责人年月日项目经理（集团）公司总工程师年月日施工组织设计/（专项）施工方案报审表工程名称：某某某某岛（举子园）文化旅游项目古典建筑工程 编号：致： 重庆建渝工程建设监理有限公司第九十一项目监理部 （项目监理机构） 我方已完成 某某某某岛（举子园）文化旅游项目
2、古典建筑工程木结构及装饰 工程施工组织设计/（专项）施工方案的编制和审批，请予以审查。附：坡屋面防水专项施工方案 施工项目经理部（盖章） 项目经理（签字） 年 月 日审查意见： 专业监理工程师（签字） 年 月 日审核意见： 项目监理机构（盖章） 总监理工程师（签字、加盖执业印章） 年 月 日审批意见： 建设单位（盖章） 建设单位代表（签字） 年 月 日木结构及装饰专项施工方案一、工程概况本工程项目主要为仿古建筑群，其基础结构均为钢筋混凝土独立柱基、筏板或条形基础，大部分建筑主体为钢筋混凝土结构（1#、2#、3#除廊外、4#除廊外、7#除碑亭、礼仪亭、钟鼓楼、乡贤祠、明官祠、走廊外、8#、10#
3、、15#等），其木结构仅其仿古装饰作用，基本不作为结构受力，也有部分如乡贤祠等建筑除基础外为木结构，其主体主要靠木结构受力。二、施工准备(一) 施工前将所需主材按设计及规范要求进行送检，合格材料方可进场。(二) 组织施工员、班组进行技术安全交底。(三) 组织样板施工，施工完毕自检合格组织监理、业主进行样板验收。(四) 木结构施工拟投入现场施工管理员3人，专业施工技术人员1人，安全员1人，测量员2人，架子工15人，木工30人（高峰40人），杂工10人，油漆工10人，彩画工10人，以及相应的小型机具如叉车、装载机等。以上资源配置将根据工程进度要求再作调整。三、主材特点俄罗斯樟子松樟子松树质细、纹理
4、直，经防腐处理后，能有效地防止霉菌、白蚁、微生物的侵蛀，能有效抑制处理木材含水率的变化，减少木材的开裂程度，使木材寿命延长到40至50年。樟子松主要分布于夏凉冬冷且有适当降水的气候条件，我国黑龙江大兴安岭、内蒙古海拉尔以西的部分山区和小兴安岭北部有分布。俄罗斯的樟子松资源极为丰富，是我国防腐企业主要的原木进口基地。樟子松防腐木是中国防腐企业从国外进口原木，自己防腐处理生产的，价格适中，现今在中国防腐木市场颇受欢迎。四、施工工艺流程及方法(一) 主要工艺流程1、木结构装饰工艺流程定位放线支架搭设预埋件安装大木结构、椽望类木构件加工和制作大木结构安装支架调整翘角安装椽望类木结构安装屋面施工彩画拆架
5、完工。2、 木结构施工及木结构装饰工艺流程定位放线安装青石柱脚支架搭设大木结构、椽望类木构件加工和制作大木结构安装支架调整翘角安装椽望类木结构安装屋面施工彩画拆架完工。（二）主要工艺施工方法1. 大木加工本工程大木构架如新做梁、柱、枋、檩和其他椽望连檐、槛框门扇，按以下规定。1.1柱类木构件加工制作1.1.1柱料初加工：粗加工工艺流程：放十字中线八卦线弹柱身八方顺直线砍八方弹柱身十六方顺直线砍十六方刮圆净光以备下道工序施工圆柱粗加工：按圆柱的种类把选出的圆木，根据木材生长的上下头，确定出柱头柱脚用木垫垫好，在两端直径面上分出中点，垂吊分中直线并在此线上分中，用方尺画出十字中线，在此基础上柱脚按
6、设计柱径尺寸放八卦线，柱头按设计柱高的7/1000 或10/1000收分放八卦线，根据八卦线用墨斗顺柱身弹直线，依照此线用锛子把柱料砍成八方，再弹十六方线，把柱砍成十六方，直至把柱子砍圆，用铇子把柱身刮光。1.1.2柱制作：工艺流程： 按柱两端迎头十字中线弹放柱身中线、升线画柱头馒头榫、柱脚管脚榫、盘头打截线画额枋燕尾卯口线、穿插枋卯口线盘柱头、盘柱脚开柱头馒头榫、柱脚管脚榫凿卯码放在指定地点以备安装A、 在已经铇好的柱料两端画上迎头十字中线（如果初步加工时已画好十字中线可利用原有的中线）。每一端的两条十字中线要垂直平分。两端对应的中线要互相平行。把迎头十字中线弹在柱子长身上。弹线后根据柱四面
7、好坏定出柱正面和侧面,要好面朝外。B、 用柱丈杆在一个侧面的中线上点出柱头馒头榫、柱脚管脚榫的位置线和与檐柱相交枋类构件的母榫（卯口）线，根据柱头、柱脚位置线，弹出柱子的升线。升线上端与柱头中线重合，下端位于中线里侧，升线与中线的距离取柱高的7/100010/1000 即柱脚外掰升线尺寸，为区别中线和升线，要在两线上分别标出中线和升线符号，柱两侧画法相同，处于转角部位的柱要弹出四面升线。C、 升线弹出后，以升线为准，用方尺、画签围画出柱头和柱脚线。柱头、柱脚都与升线垂直不能与中线垂直（指侧面）。有掰升的柱子上端向内侧倾斜，柱子侧面的升线垂直地面，柱头和柱根与升线垂直，保持水平。在画柱头柱根的同
8、时画出柱子的盘头线（上、下榫的外端线）。D、 画柱身上的卯口（母榫）线，檐柱两侧有檐额枋燕尾榫卯口，进深方向有穿插枋大进小出卯口或随梁枋燕尾榫卯口。大式檐柱如施用双额枋，则两侧应有大额枋燕尾榫卯口、由额枋燕尾榫卯口和由额垫板卯口，进深方向有穿插枋大进小出卯口或随梁枋燕尾榫卯口。画卯口以垂直地面的升线为卯口中，画卯口线要保证枋子与地面垂直。带斗拱的大式做法柱头上要安放平板枋，因此不做馒头榫。柱子画完以后，要在内侧下端标写位置号（位置号的最后一个字距柱根30 厘米左右为宜），然后交制作人员制作。E、 柱头上额枋燕尾卯口和随梁枋燕尾榫卯口（母榫），高为额枋高，宽、深各为檐柱径的3/10，燕尾口深度方
9、向外侧每边各按卯口深的1/10 收分做“乍”，宽度方向下端每边按口宽的1/10 “溜”。采用袖肩作法时，袖肩长按柱径的1/8，宽与乍的宽边相等。由额枋与檐额枋作法同。由额垫板卯口为直插卯口宽按柱径的3/10 ,高为板高,深为柱径的3/10,柱头做十字箍头榫卯口,宽3/10 柱径,箍头榫卯口里口高随箍头枋高,外口按额枋高8/10 定高。F、 柱上穿插枋卯口大进小出,进榫部分卯口高为穿插枋高,大进半榫部分,深为3/10 或1/3柱径,小出榫部分,高按进榫一半,榫头露出柱皮1/2 檐柱径。卯口宽按柱径的3/10 。G、 柱头馒头榫按柱径的1/4 或3/10 定长、宽、方,榫上面按榫长的1/10 收溜
10、并将外端倒楞。柱脚管脚榫按柱径的3/10 或1/3 定长、宽(径),圆柱管脚榫截面通常做长圆柱形,方柱管脚榫与柱头馒头榫做法相同。H、 用二锯把柱头柱脚盘齐,同时留做出两端的榫头,用凿子按所画出卯口的要求剔做出每种卯口,在柱脚四面中线处剔出撬眼。I、 码放在指定地点,分层垫好防止滚动,做好防水措施,以备下道工序安装。1.1.3质量标准（1） 主控项目：A、 柱、金柱等柱类必须按设计要求做出收分（收溜）,收分必须符合各朝代有关营造法则规定。B、 柱类构件榫、卯加工要松紧适度,对应榫、卯形状、大小、宽窄一致,凿卯时以墨线外边剔凿,卯口内壁铲凿平整,不得有凸鼓鸡心,卯口里侧竖直方向还应适当留做出涨眼
11、,以备安装时加楔使用。开榫按线中下锯,锯解面要平整不得走锯凹凸。（2） 一般项目：A、 柱子两端对应中线平行，不绞线，无明显弊病，符合设计要求。B、 柱子两端按升线盘头，截面平行一至，无明显弊病，符合设计要求。1.1.4 成品保护（1） 柱类构件加工制作完成后运到指定地点，分类码放，用苫布苫好做好防雨防暴晒措施，以确保立架安装质量。（2） 柱类构件加工制作完成后运输当中，应注意轻搬轻放，不得磕碰损坏榫卯，确保成品质量。（3） 柱类构件加工制作完成，码放时要分层垫木垫分层码放，要通风透气，防止出现水气腐蚀长毛现象发生。1.1.5 应注意的问题（1） 木构件加工现场严禁明火、吸烟，消防措施齐备，要
12、按照施工现场消防管理规定做好各种消防预案措施。（2） 柱类构件加工制作当中应做到活完脚下清，当日工作完成，锛渣、刨花、碎木要当日或随时清扫清理干净，预防干活时脚下磕绊出现工伤、质量事故。（3） 加工现场锛渣、锯末、刨花、碎木等下脚料应堆放到指定地点，应及时清运，防止暴晒自燃，防止风吹造成散落或扬尘，污染环境。1.2梁类木构件加工制作1.2.1梁料粗加工:工艺流程:打截荒料电锯房加工规格毛料找方铇平以制做。A、 按照设计尺寸要求，把原木荒料打截成所需梁构件的长短尺寸适当留荒，以备制作时盘头打截，把打截好的圆木先在电锯房加工成见方规格毛料。B、 根据屋架梁的种类，把加工好的见方规格毛料进一步加工铇
13、光成规格净梁料。1.2.2五架梁、三架梁制作:工艺流程: 弹放迎头分中线、平水线、抬头线、滚楞线点画步架中线、瓜柱卯口位置线、梁头外端盘头线过方尺画瓜柱卯口、垫板卯口、象鼻檩碗卯口、海眼卯口盘梁头凿卯滚楞码放在指定地点以备安装A、 梁两端画上垂直于底面的迎头分中线，用方尺以迎头分中线从梁底向上反画出平水线、抬头线，把分中线弹在梁上下长身上，把平水线、抬头线弹在梁的两侧面，按每面宽的1/10 弹出梁下角滚楞线，在梁的上面两侧以半椽径弹出梁上角滚楞线，梁上角两侧面按抬头线滚楞。B、 用丈杆在梁上面的中线上点出1/2 梁的中位线，由此线分别向外两端点画出每步架中线，点画出梁身上的瓜柱卯口位置，从端头步架中线向外让出一檩径点画出梁头外端盘头线。C、 用方尺以中线为准，把点画的中位线、每步架中线、梁头外端盘头线围画到梁身四面，同时画出瓜柱卯口、垫板卯口、梁头上面象鼻檩碗卯口，用檩碗样板在梁头侧面圈画出檩碗卯口。把梁翻过来画出馒头榫海眼。 在靠前檐步架的熊背上，分别标写上位置号。D、 用二锯把梁头盘齐，用凿子按所画卯口的要求剔做每种卯口，用铇子把梁四角滚楞刮圆。1.2.3质量标准（1） 主控项目:A、 梁类构件中跨度大的梁必须按设计要求的断面尺寸留做出熊背，在通常情况下榫卯规格、作法必须符合有关营造法则规
