《水质常规指标及应对措施.docx》由会员分享，可在线阅读，更多相关《水质常规指标及应对措施.docx（10页珍藏版）》请在第壹文秘上搜索。

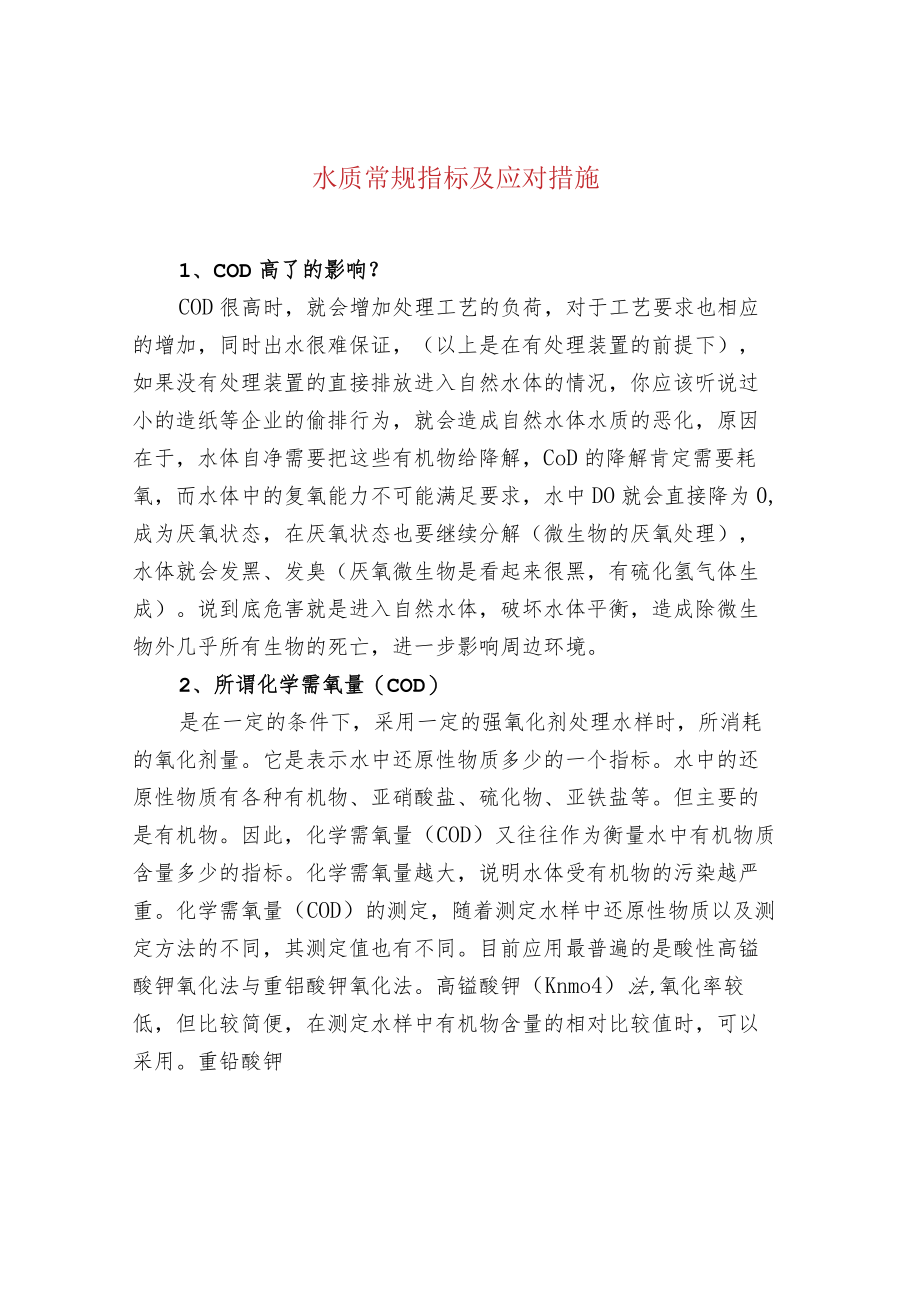

1、水质常规指标及应对措施1、COD高了的影响？COD很高时，就会增加处理工艺的负荷，对于工艺要求也相应的增加，同时出水很难保证，（以上是在有处理装置的前提下），如果没有处理装置的直接排放进入自然水体的情况，你应该听说过小的造纸等企业的偷排行为，就会造成自然水体水质的恶化，原因在于，水体自净需要把这些有机物给降解，CoD的降解肯定需要耗氧，而水体中的复氧能力不可能满足要求，水中DO就会直接降为0,成为厌氧状态，在厌氧状态也要继续分解（微生物的厌氧处理），水体就会发黑、发臭（厌氧微生物是看起来很黑，有硫化氢气体生成）。说到底危害就是进入自然水体，破坏水体平衡，造成除微生物外几乎所有生物的死亡，进一步
2、影响周边环境。2、所谓化学需氧量（COD）是在一定的条件下，采用一定的强氧化剂处理水样时，所消耗的氧化剂量。它是表示水中还原性物质多少的一个指标。水中的还原性物质有各种有机物、亚硝酸盐、硫化物、亚铁盐等。但主要的是有机物。因此，化学需氧量（COD）又往往作为衡量水中有机物质含量多少的指标。化学需氧量越大，说明水体受有机物的污染越严重。化学需氧量（COD）的测定，随着测定水样中还原性物质以及测定方法的不同，其测定值也有不同。目前应用最普遍的是酸性高镒酸钾氧化法与重铝酸钾氧化法。高镒酸钾（Knmo4）法,氧化率较低，但比较简便，在测定水样中有机物含量的相对比较值时，可以采用。重铅酸钾（K2Cr20

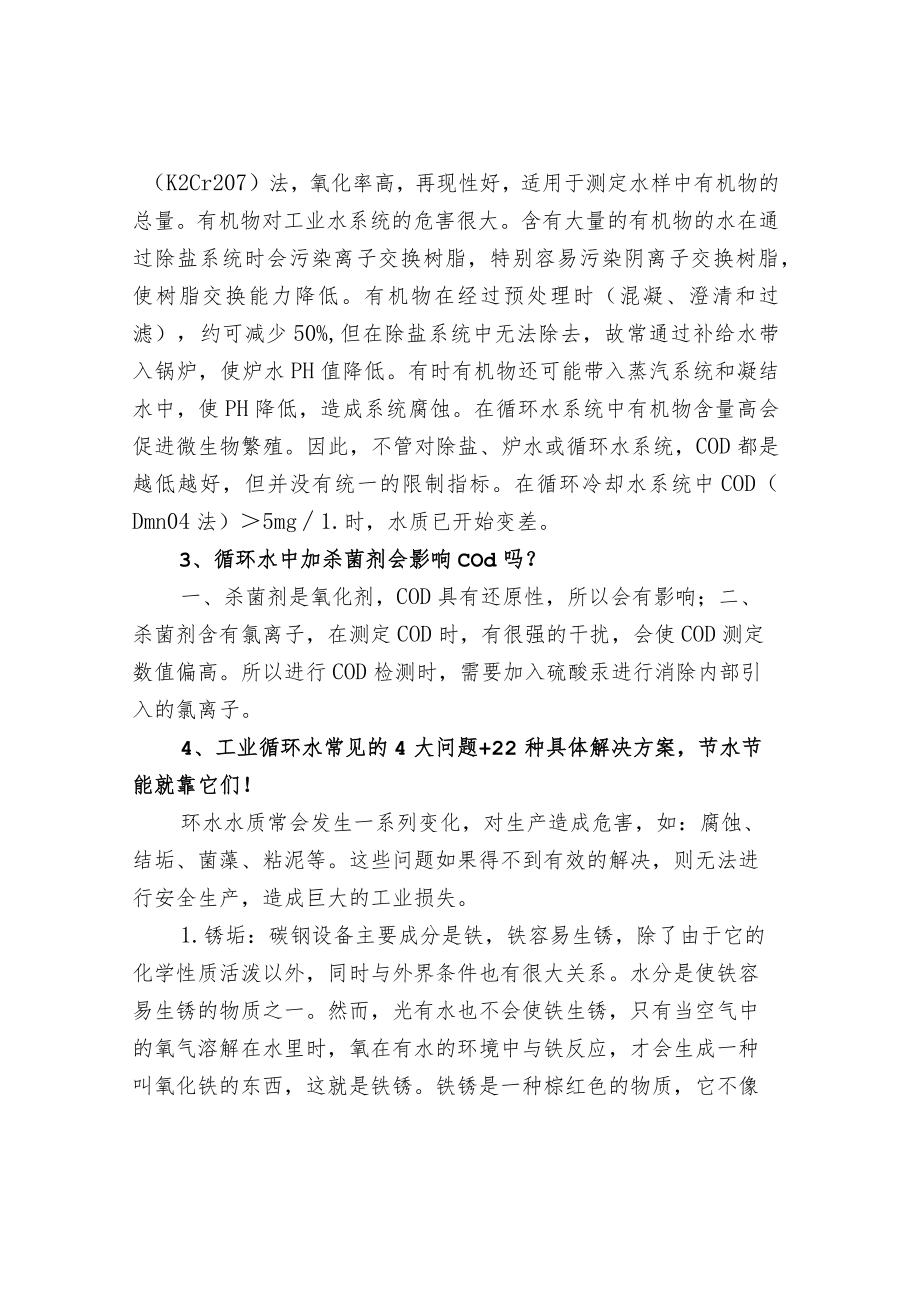

3、7）法，氧化率高，再现性好，适用于测定水样中有机物的总量。有机物对工业水系统的危害很大。含有大量的有机物的水在通过除盐系统时会污染离子交换树脂，特别容易污染阴离子交换树脂，使树脂交换能力降低。有机物在经过预处理时（混凝、澄清和过滤），约可减少50%,但在除盐系统中无法除去，故常通过补给水带入锅炉，使炉水PH值降低。有时有机物还可能带入蒸汽系统和凝结水中，使PH降低，造成系统腐蚀。在循环水系统中有机物含量高会促进微生物繁殖。因此，不管对除盐、炉水或循环水系统，COD都是越低越好，但并没有统一的限制指标。在循环冷却水系统中COD（Dmn04法）5mg1.时，水质已开始变差。3、循环水中加杀菌剂会影
4、响COd吗？一、杀菌剂是氧化剂，COD具有还原性，所以会有影响；二、杀菌剂含有氯离子，在测定COD时，有很强的干扰，会使COD测定数值偏高。所以进行COD检测时，需要加入硫酸汞进行消除内部引入的氯离子。4、工业循环水常见的4大问题+22种具体解决方案，节水节能就靠它们！环水水质常会发生一系列变化，对生产造成危害，如：腐蚀、结垢、菌藻、粘泥等。这些问题如果得不到有效的解决，则无法进行安全生产，造成巨大的工业损失。1.锈垢：碳钢设备主要成分是铁，铁容易生锈，除了由于它的化学性质活泼以外，同时与外界条件也有很大关系。水分是使铁容易生锈的物质之一。然而，光有水也不会使铁生锈，只有当空气中的氧气溶解在水

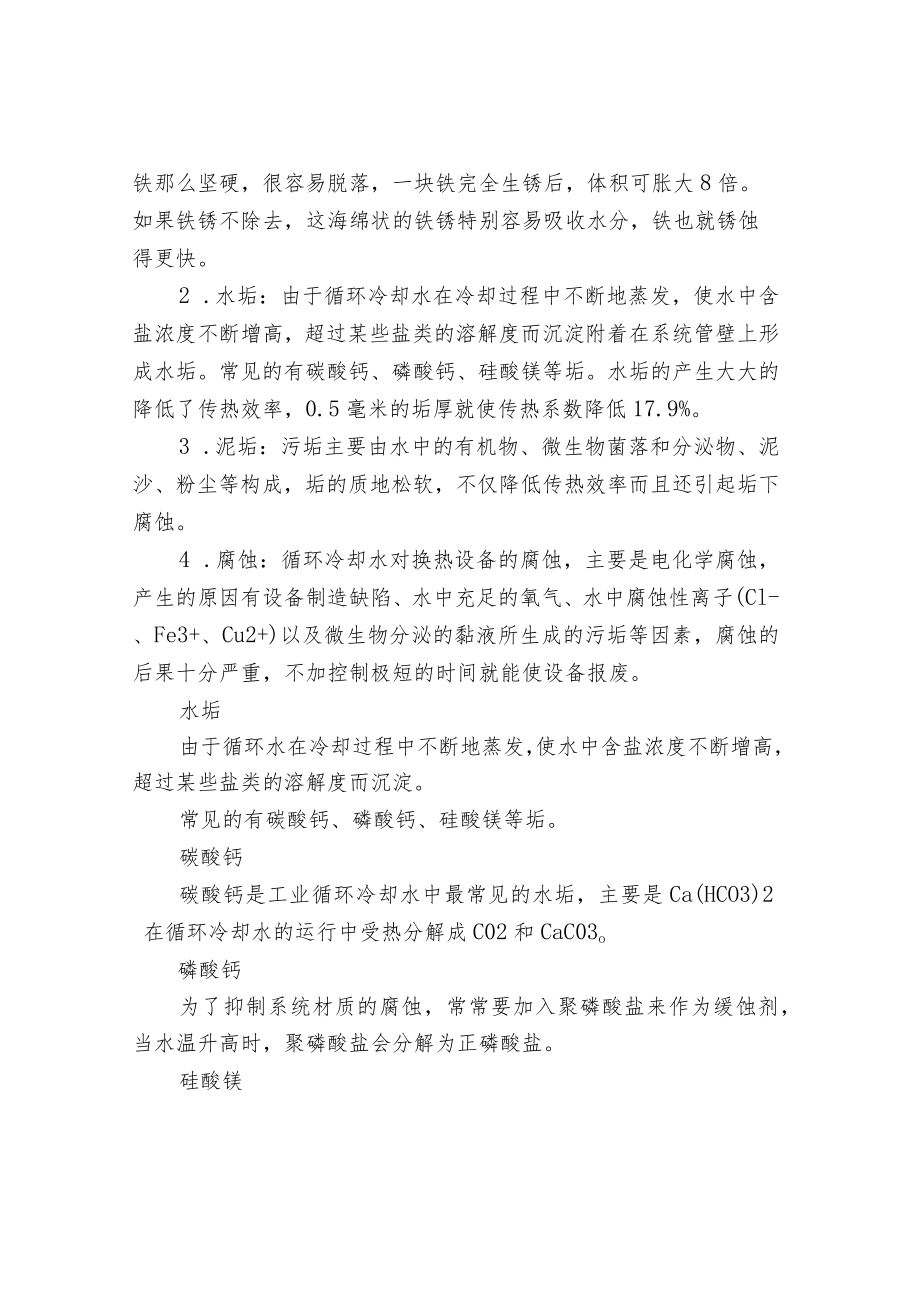

5、里时，氧在有水的环境中与铁反应，才会生成一种叫氧化铁的东西，这就是铁锈。铁锈是一种棕红色的物质，它不像铁那么坚硬，很容易脱落，一块铁完全生锈后，体积可胀大8倍。如果铁锈不除去，这海绵状的铁锈特别容易吸收水分，铁也就锈蚀得更快。2 .水垢：由于循环冷却水在冷却过程中不断地蒸发，使水中含盐浓度不断增高，超过某些盐类的溶解度而沉淀附着在系统管壁上形成水垢。常见的有碳酸钙、磷酸钙、硅酸镁等垢。水垢的产生大大的降低了传热效率，0.5毫米的垢厚就使传热系数降低17.9%。3 .泥垢：污垢主要由水中的有机物、微生物菌落和分泌物、泥沙、粉尘等构成，垢的质地松软，不仅降低传热效率而且还引起垢下腐蚀。4 .腐蚀：
6、循环冷却水对换热设备的腐蚀，主要是电化学腐蚀，产生的原因有设备制造缺陷、水中充足的氧气、水中腐蚀性离子(Cl-、Fe3+、Cu2+)以及微生物分泌的黏液所生成的污垢等因素，腐蚀的后果十分严重，不加控制极短的时间就能使设备报废。水垢由于循环水在冷却过程中不断地蒸发，使水中含盐浓度不断增高，超过某些盐类的溶解度而沉淀。常见的有碳酸钙、磷酸钙、硅酸镁等垢。碳酸钙碳酸钙是工业循环冷却水中最常见的水垢，主要是Ca(HCO3)2在循环冷却水的运行中受热分解成C02和CaC03o磷酸钙为了抑制系统材质的腐蚀，常常要加入聚磷酸盐来作为缓蚀剂，当水温升高时，聚磷酸盐会分解为正磷酸盐。硅酸镁水中的Si02量过高，
7、加上水的硬度较高，生成非常难处理的硅酸钙（镁）硬垢。水垢的质地比较致密，大大的降低了传热效率，0.6毫米的垢厚就使传热系数降低了20%o污垢污垢主要由水中的有机物、微生物菌落和分泌物、泥沙、粉尘等构成。垢的质地松软，阻隔传热、阻隔水流、引起垢下腐蚀，缩短设备使用寿命。电化学腐蚀循环水对换热设备的腐蚀，主要是电化腐蚀。产生原因有设备制造缺陷、水中充足的氧气、水中腐蚀性离子（Cl-、Fe2+、Cu2+）以及微生物分泌的黏液所生成的污垢等因素。如果不加控制，极短的时间便使换热器、输水管路设备报废。微生物粘泥循环水中溶有充足的氧气、合适的温度及富养条件，很适合微生物的生长繁殖。如不及时控制将迅速导致水
8、质恶化、发臭、变黑。冷却塔大量黏垢沉积甚至堵塞，冷却散热效果大幅下降，设备腐蚀加剧。水垢的控制方法从冷却水中去除成垢钙离子从水中除去Ca2+,使水软化，则碳酸钙就无法结晶析出，也就形不成水垢，主要两种方法。离子交换树脂法离子交换树脂法就是让水通过离子交换树脂，将Ca2+、Mg2+从水中置换出来并结合在树脂上。用离子交换法软化补充水，成本较高。因此只有补充水量小的循环冷却水系统采用。石灰软化法补充水未进入循环冷却水系统前，在预处理时就投加适当的石灰，让水中的碳酸氢钙与石灰在澄清池中预先反应，生成碳酸钙沉淀析出，从而除去水中的Ca2+。预处理工艺流程加酸或通C02气体，降低PH,稳定重碳酸盐通常是
9、加硫酸，加酸法目前仍有使用，由于硫酸加入后，循环水PH会下降，如不注意控制，而加酸过多，则会加速设备的腐蚀。通C02气体同样应注意控制好PH值，否则C02溢出，CaC03在塔内结晶，堵塞填料，形成钙垢转移现象。该方法在某些化肥厂、化工厂及电厂等有C02气体源的企业仍有推广使用的价值。投加阻垢剂投加阻垢剂在循环水中投加阻垢剂，破坏CaCO3的结晶增长过程，以达到控制水垢形成的目的。目前常用的阻垢剂有聚磷酸盐、有机多元瞬酸、有机磷酸脂、聚丙烯酸盐等，这也是目前应用最广的控制水垢的方法。污垢的控制方法降低补充水浊度循环水系统的补充水，其浊度愈低，带入系统中可形成污垢的杂质就愈少。干净的循环水不易形成
10、污垢，当补充水浊度低于5mg1.以下，如城镇自来水、井水等，可以不作预处理直接进入系统。当补充水浊度高时，必须进行预处理，使其浊度降低。预处理技术：混凝技术、澄清技术、过滤技术、软化技术等。做好循环冷却水水质处理冷却水在循环使用过程中，如不进行水质处理，必然会产生水垢或对设备腐蚀，生成腐蚀产物。同时必然会有大量菌藻滋生，从而形成污垢。某公司水质控制指标：投加分散剂在进行阻垢、防腐和杀生水质处理时，投加一定量的分散剂，也是控制污垢的好方法。分散剂将粘合在一起的泥团杂质等分散成微粒使之悬浮于水中，随着水流流动而不沉积在传热表面上，从而减少污垢对传热的影响。做好旁滤处理一般细菌形成的粘泥以及被杀死细
11、菌尸体、剥离下来的生物粘泥有70%以上是通过旁滤器排出循环水系统之外。一般大于1000th的循环水系统设计要求旁滤量不低于循环量的5%o对于存在化学泄漏的循环水系统一般旁漏量在7%以上为宜。并定时、定人反洗，及做好旁滤器维护工作。保障循环水压力及流速在循环水设计规范中要求循环水冷却水侧流速管程水流速大于120.9米/秒，壳程大于0.3米/秒，热负荷强度小于5X104千卡/米2小时。对于有氨、油、硫化物，有机化学品泄漏的系统，水流速度应增加20%50%。金属腐蚀的控制方法添加缓蚀剂缓蚀剂是一种用于抑制金属腐蚀的添加剂，它用量少，不会改变腐蚀介质的性质，不需特殊投加设备，也不需对设备表面进行处理。
12、因此，使用缓蚀剂是一种经济效益较高且适应性较强的金属防护措施。为了减轻环境富营养化的压力，目前更趋向于使用后面几种有机麟酸盐和低磷缓蚀剂。提高循环水的PH提高循环水的PH值，使金属表面生成氧化性保护膜的倾向增大，易于钝化，从而有利于控制设备腐蚀。敞开式循环冷却水系统通常冷却塔内的曝气提高PH值，当水中和C02和空气中的C02达到平衡时，水的PIl为8.5左右O目前常添加碱性冷却水复合缓蚀剂，例如：聚磷酸盐一锌盐一瞬酸盐一分散剂、聚磷酸盐一正磷酸盐一瞬酸盐一三元共聚物、有机多元瞬酸一聚合物分散剂一嘎类、多元醇磷酸酯一丙烯酸系聚合物、HEDP-PMA等。复合缓蚀剂可发挥出除垢和防腐的综合作用，这是
13、缓蚀剂的发展趋势。选用耐蚀材料选用聚丙烯设备或石墨改性聚丙烯设备。用防腐涂料涂覆通过防腐涂料的屏蔽、缓蚀、阴极保护及PH缓冲作用来保护设备不受腐蚀。微生物的控制方法选用耐蚀材料金属材料耐微生物腐蚀的性能大致可以排列如下：钛不锈钢黄铜纯铜硬铝碳钢控制水质控制水质主要是控制冷却水中氮含量、硫含量、PH值、悬浮物等微生物的养料。油类是微生物的养料，应尽可能防止它泄漏入冷却水系统。化工厂中进入冷却水系统的氨能引起硝化细菌的繁殖并降低氯的杀生能力，应加以控制，一般不应高于5ppu采用杀生涂料采用防腐涂料保护设备时，涂料中添加能抑制微生物生长的杀生剂，如：偏硼酸领、氧化亚铜、氧化锌、三丁基氧化锡等。将防腐
14、涂料刷在设备内壁上、可以控制藻类生长，且可以抑制异养菌的生长。阴极保护冷却水系统中存在硫酸盐还原菌时，碳钢的阴极保护电位一般为-O.95V（相对于CuCuS04电极）。这一电位可使碳钢处于热力学的稳定状态，从而防止碳钢被腐蚀。清洗进行物理清洗或化学清洗可把微生物生长所需的养料、基地、庇护所及生物本身从冷却水系统中的设备表面上除去，并被排出。清洗对于一个被微生物严重污染的冷却水系统来说，是一种十分有效的措施。防止阳光照射藻类生长和繁殖需要阳光，冷却水系统应避免阳光照射。水池上面应加盖，冷却塔的进风口可加装百页窗。旁流过滤在循环冷却水系统中，设计安装用砂子或无烟煤等为滤池过滤冷却水是一种控制微生物
15、生长的有效措施。通过旁流过滤，可以在不影响冷却水系统正常运行的情况下除去水中大部分微生物。混凝沉淀在补充水的前处理或循环冷却水的旁流处理过程中，常使用铝盐、铁盐等混凝剂或高分子絮凝剂（例如聚丙烯酰胺）。这些药剂能在絮凝沉淀过程中将水中的各种微生物随生成的絮凝体一起沉淀下来，从而把它们除去。用这种方法除去的微生物可占水体中微生物的80%左右。噬菌体法噬菌体是一种能够吃掉细菌的微生物。噬菌体与动物病毒、植物病毒不同，它们只对细菌的细胞发生作用，故是一种很小的但非常有用的病毒。噬菌体靠寄生在叫做“宿主”的细菌里进行繁殖。繁殖的结果是将“宿主”吃掉，这个过程叫做溶菌作用。该法对于防止电站的海水冷却水系统及造纸厂的工业水系统中粘泥的形成，十分有效。添加杀生剂控制冷却水系统中微生物生长最有效和最常用的方法之一是向冷却水系统中添加杀生剂。一个良好的微生物控制方案往往是将几种方法联合使用。例如，先将冷却水系统进行剥离和清洗，再投加杀生剂的方案要比只添加杀生剂的方案要有效得多。工业循环水处理系统工业循环水处理是一项非常成熟的技术，主要通过人工或自动加药的方式完成。由于工业循环水处理是一个动态的过程，必须定期对水质进行分析，调整水处理药量及品种。
