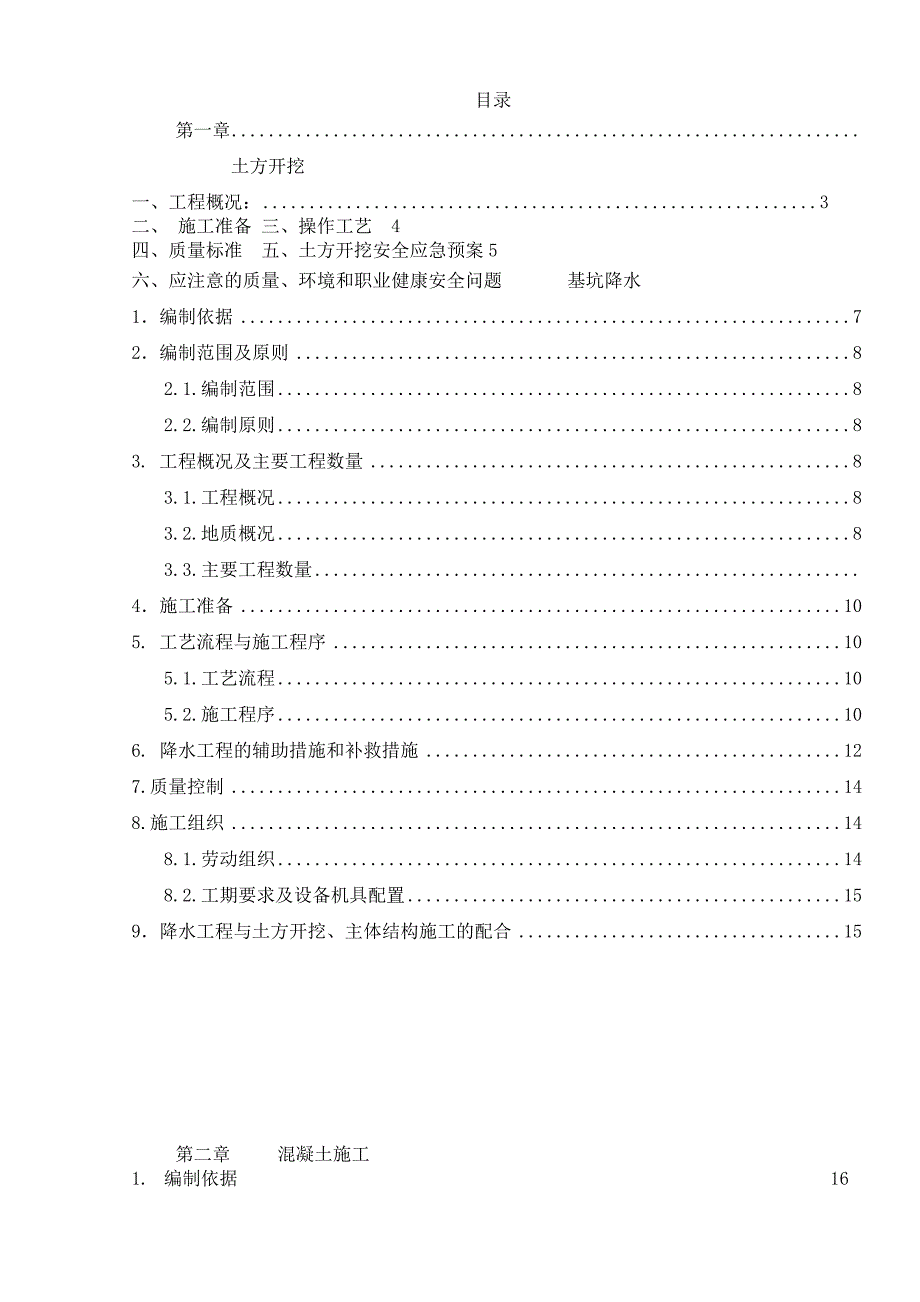

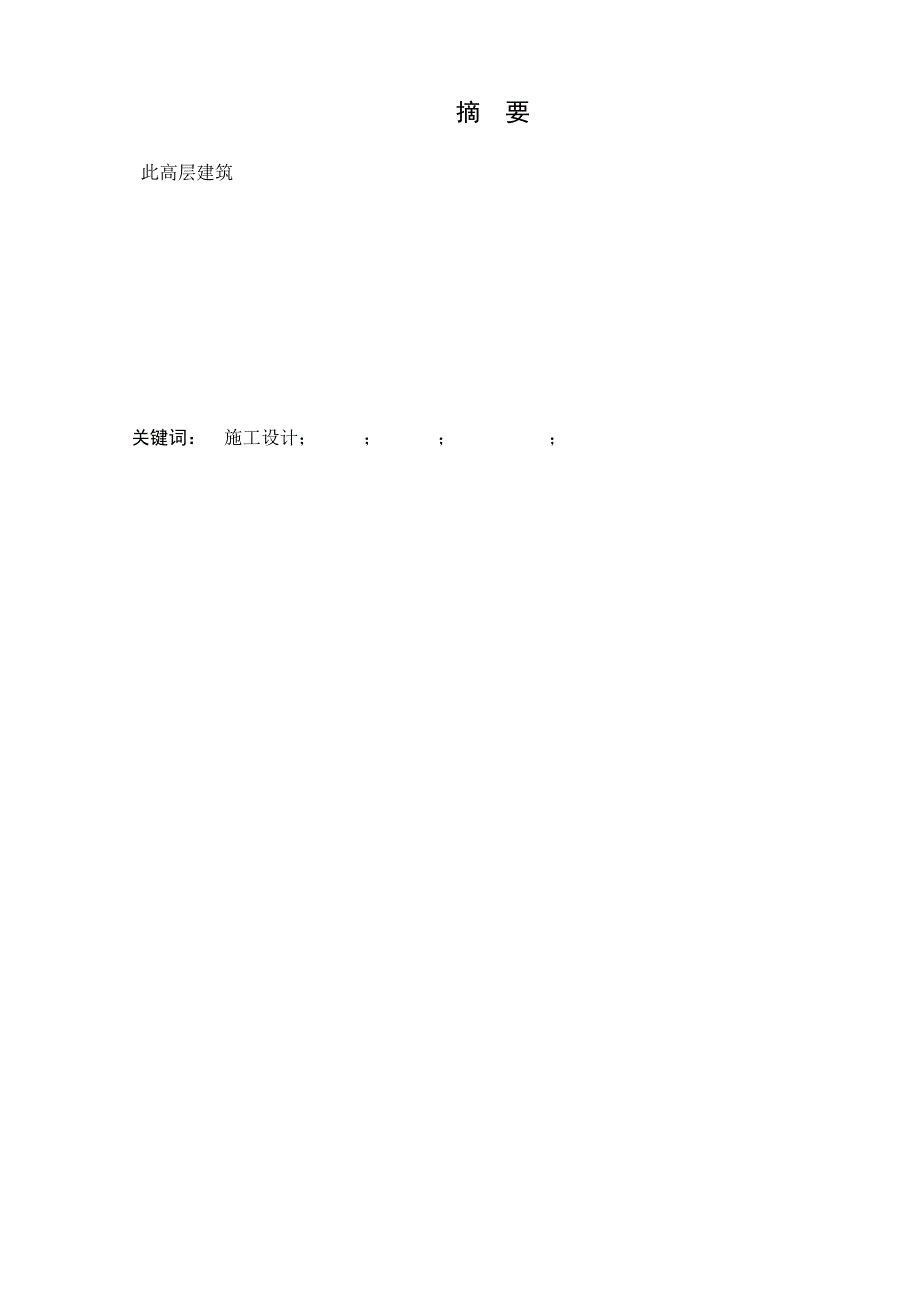

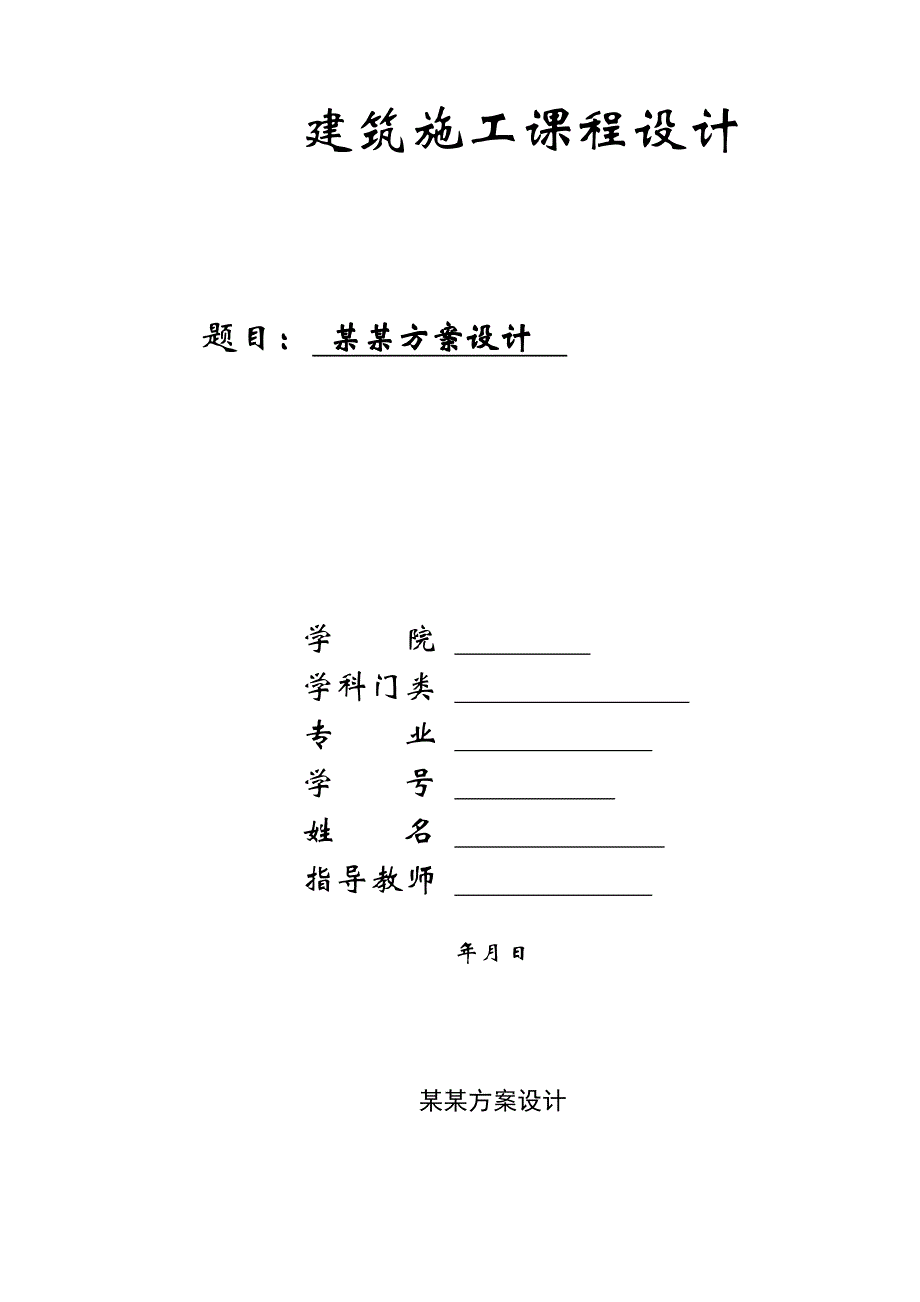

1、 建筑施工课程设计 题目： 某某方案设计 学 院 学科门类 专 业 学 号 姓 名 指导教师 年月日某某方案设计摘 要 此高层建筑关键词： 施工设计； ； ； ； 目录第一章 土方开挖一、工程概况：3二、 施工准备三、操作工艺4四、质量标准五、土方开挖安全应急预案5六、应注意的质量、环境和职业健康安全问题 基坑降水1编制依据72编制范围及原则82.1.编制范围82.2.编制原则83. 工程概况及主要工程数量83.1.工程概况83.2.地质概况83.3.主要工程数量4施工准备105. 工艺流程与施工程序105.1.工艺流程105.2.施工程序106. 降水工程的辅助措施和补救措施127.质量控制
2、148.施工组织148.1.劳动组织148.2.工期要求及设备机具配置159降水工程与土方开挖、主体结构施工的配合15 第二章 混凝土施工1.编制依据 162.工程概况 3.施工安排 4.主要施工方法、技术要求及措施 6.质量保证体系及质量目标 7.雨期施工措施 8.安全、消防、保卫及文明施工 一、工程概况：本工程位于河北省保定市，现场状况良好二、 施工准备1、土方开挖的施工准备1）土方开挖前，应摸清地下管线等障碍物，将施工区域内的地上、地下障碍物清除和处理完毕。地面建筑已经清理完毕，场区内无影响施工的管线，场地内有一条深5米的基坑,地块物探已完成。2）建筑物或构筑物的位置或场地的定位控制线（
3、桩），标准水平桩及基槽的灰线尺寸，必须经过检验合格，并办完预检手续。3）夜间施工时，应有足够的照明设施，在危险地段应设置明显标志，要合理安排开挖顺序，防止错挖或超挖。4）开挖低于地下水位的基坑（槽）、管沟时，应根据当地工程地质资料及环境条件，采取措施降低地下水位，一般要降低至开挖面以下0.5m，然后再开挖。5）熟悉图纸，做好技术交底。6）基坑支护工作已经开展，基坑边坡稳定，无影响土方施工的危险情况和未按照基坑支护图纸施工地段。2、机械准备1）主要机械：挖土机4台、自卸汽车50辆等，同时根据现场施工作业面及工期整体安排情况，随时对机械投入进行调整，确保满足施工需要。2）作业条件：除满足一般规定的
4、要求外，尚应满足如下条件：选择土方机械，应根据施工区域的地形与作业条件、土的类别与厚度、总工程量和工期综合考虑，以能发挥施工机械的效率来确定。施工区域运行路线的布置，应根据作业区域工程大小、机械性能、运距和地形起伏等情况加以确定。 在机械施工无法作业的部位和修整边坡坡底、清理槽底等，均应配备人工进行。3）根据现场道路及图纸设计，土方施工整体按照自东向西进行施工，基坑内按照先中部后四周进行土方开挖，根据支护施工顺序分区分段施工，先支后挖。三、操作工艺确定开挖的顺序和坡度开挖首层土方支护分段分层平均开挖支护开挖清底1土方开挖应按照图纸规定进行；施工中按照“分层、分段、分块、对称、平衡、限时”进行，
5、基坑中间留行车通道，通道区土方每层均最后施工。2雨季施工：土方开挖在雨季进行时，工作面不宜过大，应逐段、逐片分期完成。应注意边坡稳定，必要时可适当放缓边坡或设置支撑，同时在坑（槽）外侧设置截水排水沟，防止地面水流入基坑。施工时应加强对边坡、支撑、土堤等的检查，发现问题要及时处理。3运土机械不得在基坑顶部距边坡小于4米范围内行走，防止出现危险。同时基坑顶部3米范围内不允许堆放建筑材料，316米范围内堆载不应超过20kPa，基坑顶活载不允许超过20 kPa。4机械挖土 端头挖土法：挖土机从基坑（槽）或管沟的端头以倒退行驶的方法开挖。自卸汽车配置在挖土机的两侧装运土。 侧向挖土法：挖土机一面沿着基坑
6、（槽）或管沟的一侧移动，自卸汽车在另一侧装运土。四、质量标准机械开挖保证项目：柱基、基坑、基槽、管沟和场地的基土土质必须符合设计要求，并严禁扰动。五、土方开挖安全应急预案1、较差土质的局部剥离、坍塌的处理若土层因流沙或渗水严重引起的局部坍塌应首先查明产生的原因，消除产生坍塌因素，同时进行修补加固，一般可在塌方处口部打入垂直锚杆和焊接横向网筋，并用边坡外积土、石块回填充实，及时喷射快速砼面层，重新打入部分摩擦锚杆。2、边坡局部涌水的处理迅速用快凝水泥等止水材料缩小范围，埋管引流，注浆封堵3、局部坑壁位移过大，坑边出现裂隙的处理开挖前，应预先设立观测点，对基坑变形进行监测。严格控制围护结构变形在允
7、许范围内，如变形超过允许范围，应暂停开挖，可采用在相应位置增加锚杆和外层拽拉加固等技术措施。阻止变形扩大，确保边坡自身稳定和周围建筑物、道路的安全；对地面开裂等情况应及时用水泥浆封闭，防止雨水渗入。4、加强基坑监测工作加强了对基坑周边的监测工作，发现险情及时报警，以便各方研究制定相应的处置措施；5、其他应急措施对于基坑位移而可能引起靠近围墙的倾斜、开裂等情况，可采用临时斜撑支撑，待基坑施工完成地面位移和沉降消除后，推倒重建。或部分拆除后用彩钢瓦片临时围挡。六、应注意的质量、环境和职业健康安全问题6.1注意事项措施1、基底不能超挖：开挖基坑（槽）或管沟均不得超过基底标高，如个别地方超挖时，其处理
8、方法应取得设计单位的同意，不得私自处理。2、软土地区桩基挖土应防止桩基位移：在密集群桩上开挖基坑时，应打桩完成后，按照设计要求间隔一段时间，再对称挖土；在密集桩附近开挖基坑（槽）时，应事先确定防桩基位移的措施。3、基底就留保护层：基坑（槽）开挖后应尽量减少对基土的扰动。如基础不能及时施工时，可在基底标高以上留出0.3m厚土层，待做基础时再挖掉。4、合理安排施工顺序：土方开挖宜先从低处进行，分层分段依次开挖，形成一定坡度，以利排水。5、开挖尺寸要足：基坑（槽）或管沟底部的开挖宽度，除结构宽度外，应根据施工需要增加工作面宽度。如排水设施、支撑结构所需的宽度，在开挖前均应考虑。6、基坑（槽）或管沟边
9、坡挖修平直，基底修平：应加强检查，随挖随修，并要认真验收。6.2环境保护措施1、合理布局施工现场，机械设备、建筑材料堆放有序整齐，保持施工道路畅通。2、严格控制噪声污染，施工场地用围墙封闭。对各种机械产生的噪声，应严格控制机械超负荷作业，加强设备维修保养，尽可能控制机械设备产生的噪声在允许范围值内。需要必须连续作业或夜间施工的工艺，须申报环保部门批准。加强施工人员的培训教育，树立正确的环境、健康安全意识。3、加强固体废弃物管理，按有害无害分类，存放在不同的收集箱内或运至指定地点。及时清理固体废弃物，保护现场清洁。4、挖掘装载土方时要注意配戴劳保用品。施工现场经常清扫洒水，减少扬尘产生。现场出入
10、口设置洗车台和高压洗车泵，车辆严禁超高载物，出入要清洗干净，运土车辆顶部进行覆盖，防止行走过程中出现土方遗撒路面。运土车辆经常检查挡板和挡土设施是否完好，出现问题及时修复，车辆进出场区大门时统一指挥协调，防止出现事故，车辆不允许车轮及车体外部带泥驶出场区。5、修筑施工场地的排水沟、沉砂池等排水系统，降水井抽出的地下水需经沉砂池过滤后才可排入市政管道，生活污水应设置隔油池除油后方可排放，有毒污水需统一收集装瓶送指定地点。加强现场污水投放管理，减少废水对环境的污染。6、降排地下水时，在临近道路、管线、或建筑物应设置沉降、变形观测点，发现异常应及时采取补救措施。6.3职业健康安全措施1、建立和完善规
11、章制度，落实各级安全生产责任制。作业人员必须进行三级安全教育培训，使员工牢固树立“安全第一”的思想，施工前必须进行安全技术交底。2、施工作业人员应配戴劳保用品。进入现场戴安全帽。挖土机旋转区域内严禁站人，需要和挖土机操作人员交流时首先发出信号，待挖掘机停止运转或操作人员回应后方可接近挖掘机。挖土机视线不清或在复杂部位施工时配专人指挥挖土。3、在边坡下开挖时应注意边坡的稳定性，必要时应先进行支护；开挖深度超过2m的深槽时，弃土应离开挖边0.8m以上，并应注意两侧土稳定性，防止土坡坍塌。4、合理配置各种良好的机械设备，各种设备必须检查合格才能使用，使用时必须严格执行相应的操作规程。5、施工临时用电
12、，必须按施工现场临时用电安全技术规程（JGJ46-88）要求执行，一切电源、电器的安装和拆除，必须由持证电工操作，电器必须严格接地、接零和使用漏电保护器。第二章基坑降水施工方案1编制依据1.1建筑基坑支护技术规范(JGJ120-99)；1.2地下工程防水技术规范(GB50108-2008)；1.3地下防水工程质量验收标准(GB50208-2002)；1.4建筑与市政降水工程技术规范(JGJ/T111-98)；1.5供水水文地质勘察规范(GBJ 27)；1.6国家有关方针政策，以及国家和地方的相关法律法规。2编制范围及原则2.1.编制范围基坑降水施工，全长580.55m。2.2.编制原则确保施工
13、方案针对性强、操作性强；施工方案经济、合理。坚持技术先进性、科学合理性、经济适用性与实事求是相结合。根据工程地质、水文地质、周边环境及工期要求等条件选择最具实用性的施工方案和机具设备。技术可靠性原则根据本标段工程特点，依据长春市及其周边地区类似工程施工经验，选择可靠性高、可操作性强的施工技术方案进行施工。经济合理性原则针对工程的实际情况，本着可靠、经济、合理的原则比选施工方案，施工过程实施动态管理，从而使旋喷桩施工达到既经济又优质的目的。环保原则施工前充分调查了解工程周边环境情况，紧密结合环境保护进行施工。施工中认真作好文明施工，减少空气、噪音污染，施工污水、废浆经沉淀并取得相关部门的批准后方可排放。施工
