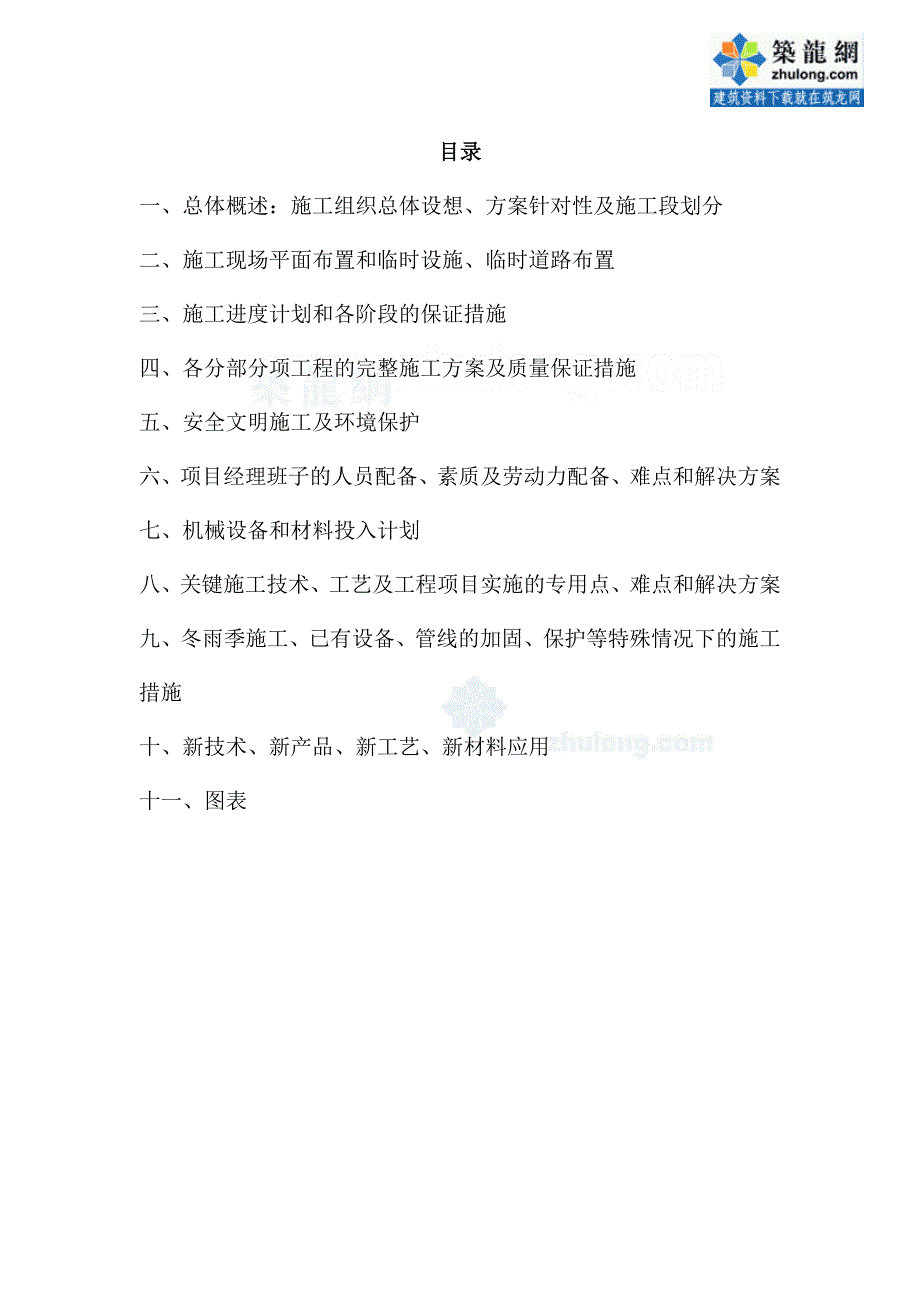

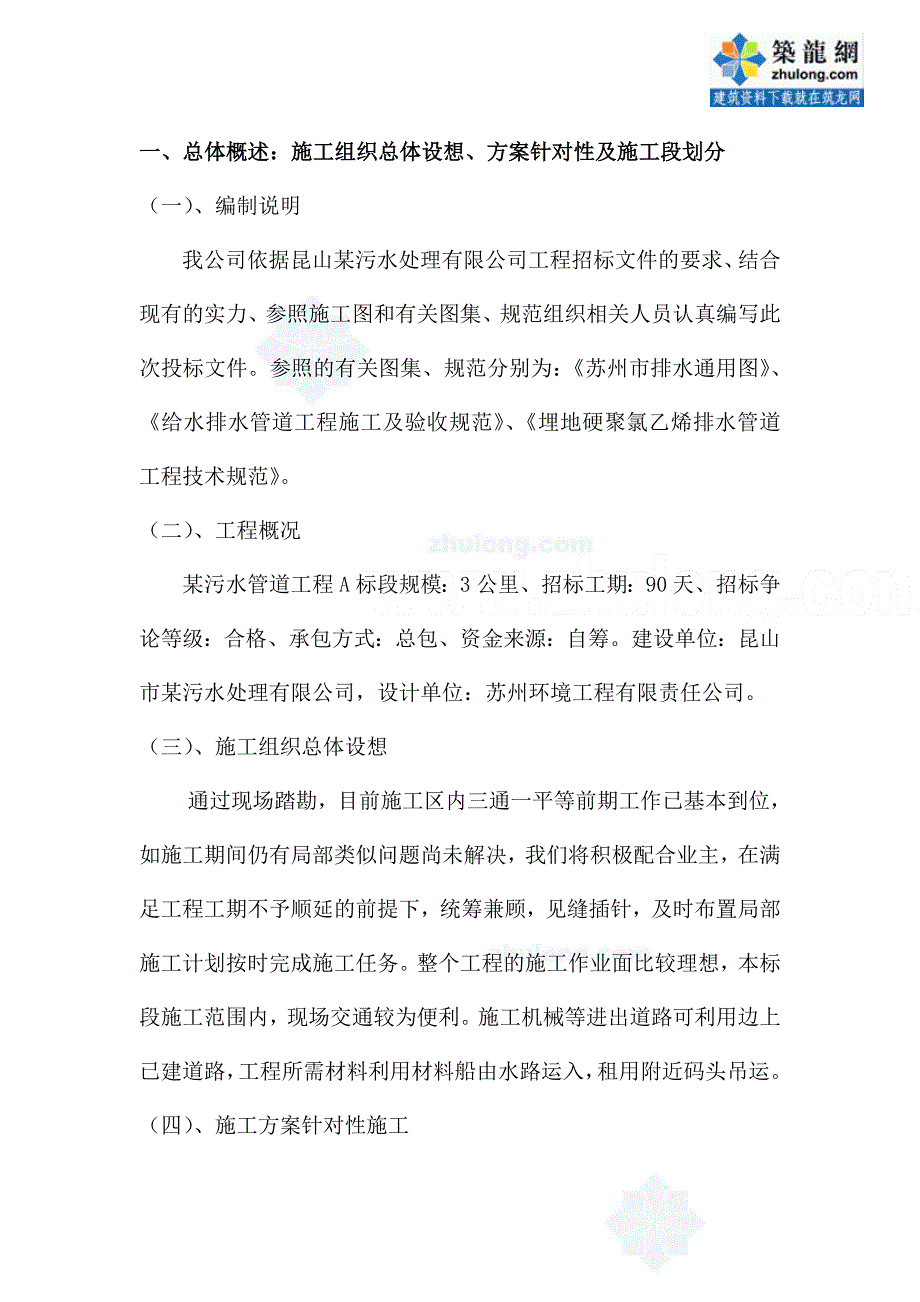

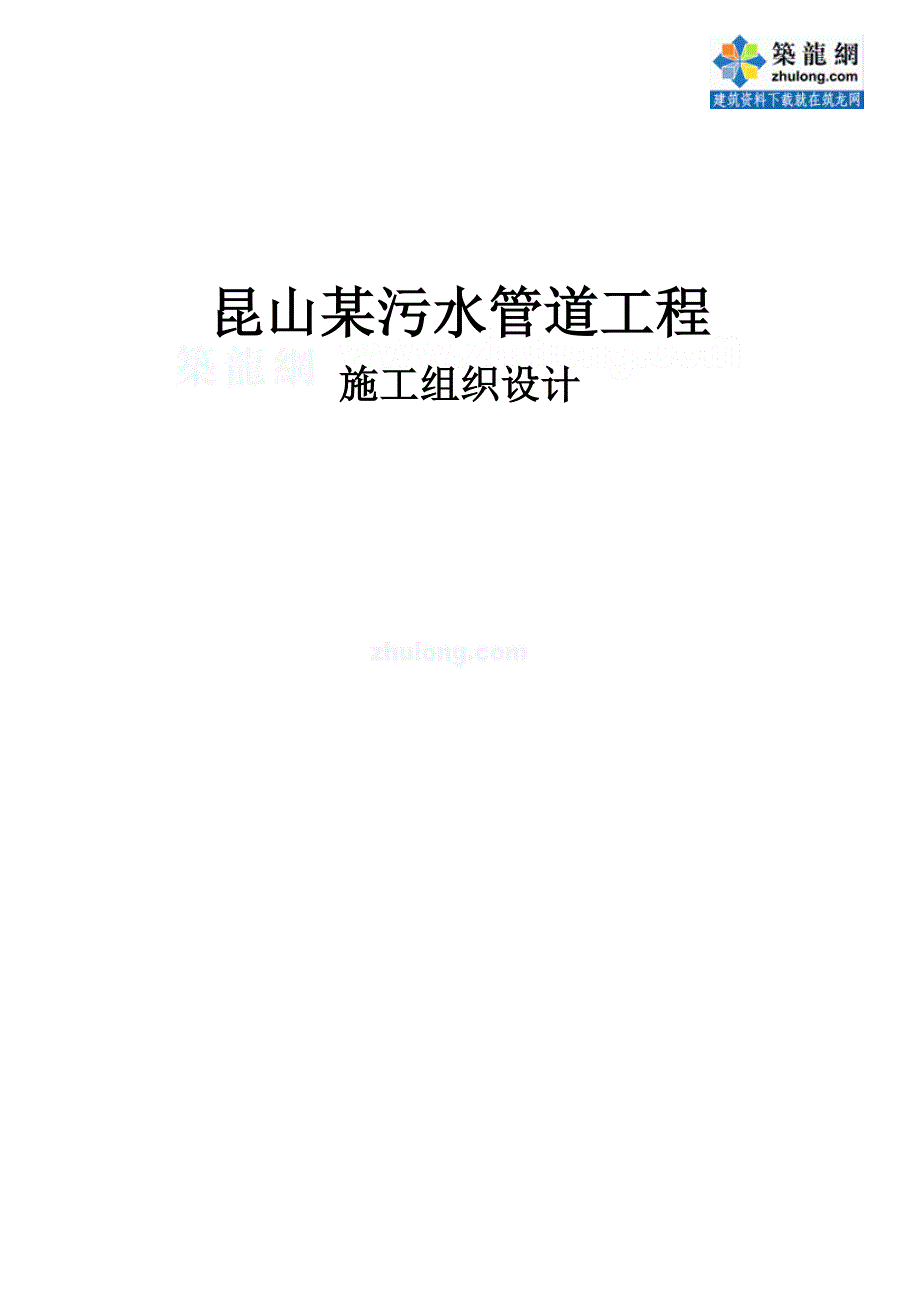

1、昆山某污水管道工程施工组织设计目录一、总体概述：施工组织总体设想、方案针对性及施工段划分二、施工现场平面布置和临时设施、临时道路布置三、施工进度计划和各阶段的保证措施四、各分部分项工程的完整施工方案及质量保证措施五、安全文明施工及环境保护六、项目经理班子的人员配备、素质及劳动力配备、难点和解决方案七、机械设备和材料投入计划八、关键施工技术、工艺及工程项目实施的专用点、难点和解决方案九、冬雨季施工、已有设备、管线的加固、保护等特殊情况下的施工措施十、新技术、新产品、新工艺、新材料应用十一、图表一、总体概述：施工组织总体设想、方案针对性及施工段划分（一）、编制说明我公司依据昆山某污水处理有限公司工
2、程招标文件的要求、结合现有的实力、参照施工图和有关图集、规范组织相关人员认真编写此次投标文件。参照的有关图集、规范分别为：苏州市排水通用图、给水排水管道工程施工及验收规范、埋地硬聚氯乙烯排水管道工程技术规范。（二）、工程概况某污水管道工程A标段规模：3公里、招标工期：90天、招标争论等级：合格、承包方式：总包、资金来源：自筹。建设单位：昆山市某污水处理有限公司，设计单位：苏州环境工程有限责任公司。（三）、施工组织总体设想通过现场踏勘，目前施工区内三通一平等前期工作已基本到位，如施工期间仍有局部类似问题尚未解决，我们将积极配合业主，在满足工程工期不予顺延的前提下，统筹兼顾，见缝插针，及时布置局部
3、施工计划按时完成施工任务。整个工程的施工作业面比较理想，本标段施工范围内，现场交通较为便利。施工机械等进出道路可利用边上已建道路，工程所需材料利用材料船由水路运入，租用附近码头吊运。（四）、施工方案针对性施工1、结合现场情况，先进行场地平整。2、了解场地地质和水文情况。3、严格按管道施工规范施工，施工过程中应严格控制地下水位，保持基槽干燥，浅基槽可采用明沟排水，深基槽采用井点降水，地下水降至槽底以下0.5米。遇流沙、淤泥等不良土层或开挖超过一定深度时沟槽应采用钢板桩围护。4、沟槽开挖采用人机配合施工，开挖接近基底设计标高时，宜保留150300mm土层，下道工序前挖除。混凝土管采用汽车运输，吊车
4、吊装就位。5、余土堆放至开挖线的距离应根据开挖深度确定，并不应小于5m。6、基槽要求开挖一段，埋设一段。闭水验收合格后随即复土，不得使基槽暴晒或泡水。二、施工现场平面布置和临时设施、临时道路布置（一）、临时设施布置项目部办公室、会议室、监理、业主办公室，其他门卫、厕所、食堂、配电房等。场地采用三合土上浇10CM砼，房屋四周设明沟排水，雨水接入总排水明沟，化粪池分二级沉淀后请环卫部门定期外运。厕所与食堂距离大于30M，施工平面布置图见附图。（二）、料场、仓库、搅拌机布置根据工程发展需要，现场设置水泥库、配件库、综合仓库等。砂石料堆场布置综合考虑本工程施工内容及用量，为此我们将在施工现场设置部分砂
5、石，堆场各种原材料设置名称、规格、标志。料场设在临建设施旁，与生活区分离，地面浇10cm砼，搅拌机设操作平台，在搅拌机出料口下需挖明沟，经沉淀后接入排水明沟。料场周围及场地内应做到防洪、排水等保护措施以防止冲刷和水土流失。料场仓库、搅拌机、工棚布置详见附图。（三）、临时用水临时用水采用1寸自来水管，施工用水与生活用水均采用自来水。（四）、临时用电临时用电考虑与供电部门联系从沿线的电线杆接入，线路采用架空布置，总配电箱设在配电房内，由电工专人保管。（五）、临时排水施工期间，保证沟槽排水，做到沟槽内无积水，沟槽内不受水浸泡，沟槽开挖质量关键之一，施工前需制定切实可行的临时排水措施，解决施工区域内的
6、排水流向和出路。排水主要采用通过雨水管排水，对于沉淀较多的部分需沉淀后就近排入雨水管。三、施工进度计划和各阶段的保证措施（一）、施工进度计划表施工进度计划见附图表。（二）、各阶段进度的保证措施及违约责任承诺1、在施工的各个阶段，项目班子定期召开安全管理、施工管理、技术总结、任务安排综合会。会后由资料员撰写会议纪要，由项目经理审阅批示后分发各班组执行或备案。会议安排周期如下：暂按每周星期四上午或阶段工作完成后的第二天。2、若由我方原因造成工期延误的，赔偿所造成的的损失。3、我司在本工程的施工组织上，按照“项目法施工”的模式，组建一个精干、高效的项目经理部，对工程施工的全过程实施动态管理，确保总工
7、期能按期完成。4、配备有资质的劳务队伍作为施工班组，从施工质量、安全、进度、文明施工、材料节约和服务态度等方面进行考核，确保为本工程施工组建一支专业技能强的高素质的施工作业队伍。5、进场前必须做好施工临时用水、用电的接驳工作，保证有充足的水电供应各分项工程的施工使用。6、认真编写各分项工程的施工方案，并要按进度计划完成。7、认真计算各种材料的数量和进场时间，保证各项工作能顺利施工。8、根据现场实际情况，认真编写各施工段的施工现场平面布置图，以确保整个场区的道路畅通，达到文明施工和消防的要求。四、各分部分项工程的完整施工方案及质量保证措施（一）、施工准备1、施工现场交通本工程将修建交通便道进行物
8、料运输，从而使本工程的交通较为便利。2、施工用水、用电开工前，由我项目经理部与当地相关人员联系，就近提供共300千瓦的电源，沿线布置供电线路连通各施工点。同时我项目经理部在施工现场自己配备两台75千瓦的发电机组，以备突然停电或是用电高峰期的不时之需，以保证施工用电。施工用水亦是向当地借用。（二）、测量放线开工前，由我项目经理部有关人员联系规划局做好测量控制点的交接工作，并按规范进行复测，同时建立测量控制网，确定道路中线和施工红线和施工放样测量。积极与建设单位、设计院联系，熟悉本工程的各项要求和任务，并及时向有关管理人员传达；（三）、管道施工1、测量放线（1）、 组织测量技术人员按规划局提供的测
9、量控制点进行复测，复核无误后建立工程测量控制网，对工程进行点面相结合的测量控制。（2）、进行施工放样测量，定出管道中线及井位置并定出水准基准点作为整个工程的控制点。每次测量均要闭合，严格控制闭合误差。（3）、 井面标高应平路面。2、打拔钢板桩根据设计、规范要求，本工程需要设钢板桩围护，槽型钢板桩采用液压震动锤打拔桩机。3、沟槽开挖（1）、沟槽开挖前应要求各有关管线部门提供地下管线情况，并结合人工开挖勘察，确认无误后方可进行施工。当发现管线位置后应做好清晰的标志以保护好地下管线。（2）、施工时在人行道边设置临时排水沟，以保证排水通畅，以保证开挖基坑不被雨水浸泡而造成基坑的质量问题。在基坑开挖时须
10、在沟槽外两侧筑小土堤截水，以防地表水倒灌入施工沟槽内。沟槽内两侧设排水沟和集水井，用碎石填充，当地下水丰富或遇雨天时用抽水机抽水，以保证基坑不被水浸泡。（3）、本工程的沟槽深度为25米，对土质良好地段采用1：1放坡开挖。开挖时用挖掘机进行，人工配合。沟槽开挖土方调至填方区填土或用自卸式汽车外运弃土。在开挖前，沟槽的断面、开挖的次序和堆土的位置由现场施工员向司机及土方工详细交底。在挖土过程中管理人员应在现场指挥并应经常检查沟槽的净空尺寸和中心位置，确保沟槽中心偏移误差符合规范要求。为保证槽底土壤不被扰动、破坏或超挖，用机械挖土至设计标高高2030cm后改用人工挖土和平整。开挖要保证连续作业，分段
11、开挖，每段10m20m，以防止土方塌方出现安全事故。（4）、在软土地段采用放坡与钢板桩支护结合开挖。先按1：1放坡开挖2m，再用30号槽钢进行钢板桩支护开挖。（5）、沟槽检查验收沟槽开挖完成应进行自检，检查项目和允许误差见下表-1。自检合格后应马上通知监理进场进行检查验收，验收合格后方能进入下一工序的施工。4、基础施工（1）、若管道处于软土上应会知甲方、监理及设计人员到现场解决，排水管道地基承载力不小于10Kpa。（2）、测量中心轴线，标高，并放出基础边线。（3）、碎石、砂垫层应先将碎石、砂拌匀然后铺设，铺筑垫层时应边铺边检平，并用平板振动器在垫层面上予以振动压实。5、管道安装（1）、下管前，
12、要清理管坑内杂物，砼平基要清洗干净，然后在平基上弹放管道中线，复核平基面标高。（2）、 采用人工下管，下管时应将管道排好，然后对线校正，严格控制中线和标高，对中方法采用中心线法和边线法。（3）、安管允许偏差及检验方法如下。序号 项目允许偏差mm检验频率检验方法范围点数1中线位移15两井之间2挂中心线用尺量2管内底高程D1000102用水准仪测量D1000153邻管内底错口D100032用尺量D100056、接口本工程管材接口采用橡胶圈接口。7、进入井、检查井的砌筑砌筑各种井前必须将基础面先洗涮干净，并定出中心点，划上砌筑位置及标出砌筑高度，便于操作人员掌握。砌筑检查圆井应挂线校核井内径及圆度，收口段高度应事先确定，可按规定每皮砖缩入2cm，即每圈缩入4cm计算，砌一皮砖必须检查一次，看有无偏差。圆井井身及其收口段，必须避免上下层砖对缝。雨水检查井内壁用1：2水泥砂浆批荡2cm，雨水井当管径D600时设流槽，当管径D1500mm95（四）、工程质量保证措施1、组织完善的质量管理机构,按照我单位质量保证体系运转的正常要求,层层落实职能责任,风险和利益,保证在整个施工过程中,质量保证体系的正常运转和发挥保障作用。2、施工前组织技术人员认真会审设计文件和图纸, 切实了解和掌握工程的要求和施工的技术标准,理解业主的需要和要求,如有疑问,及时向业
