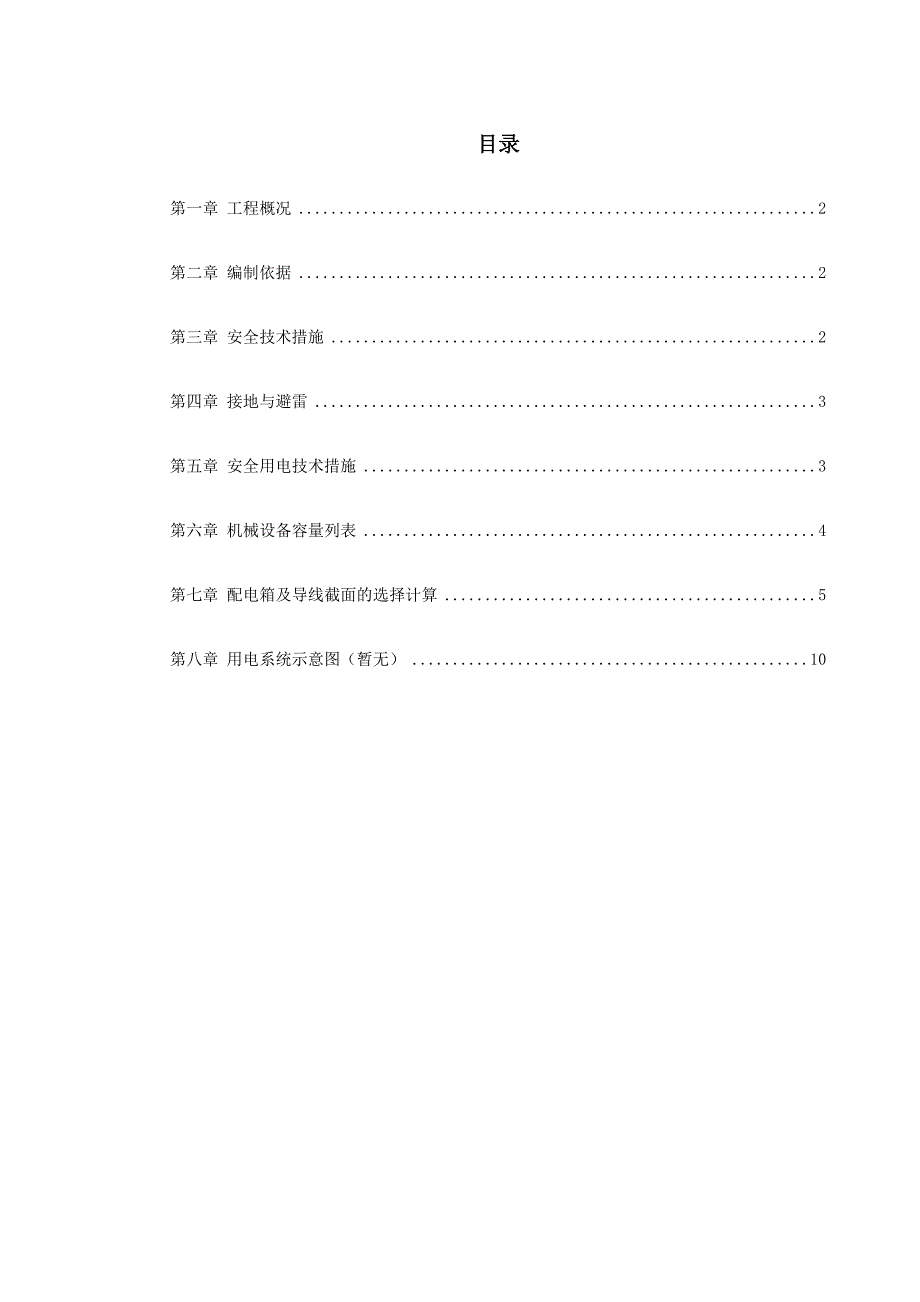

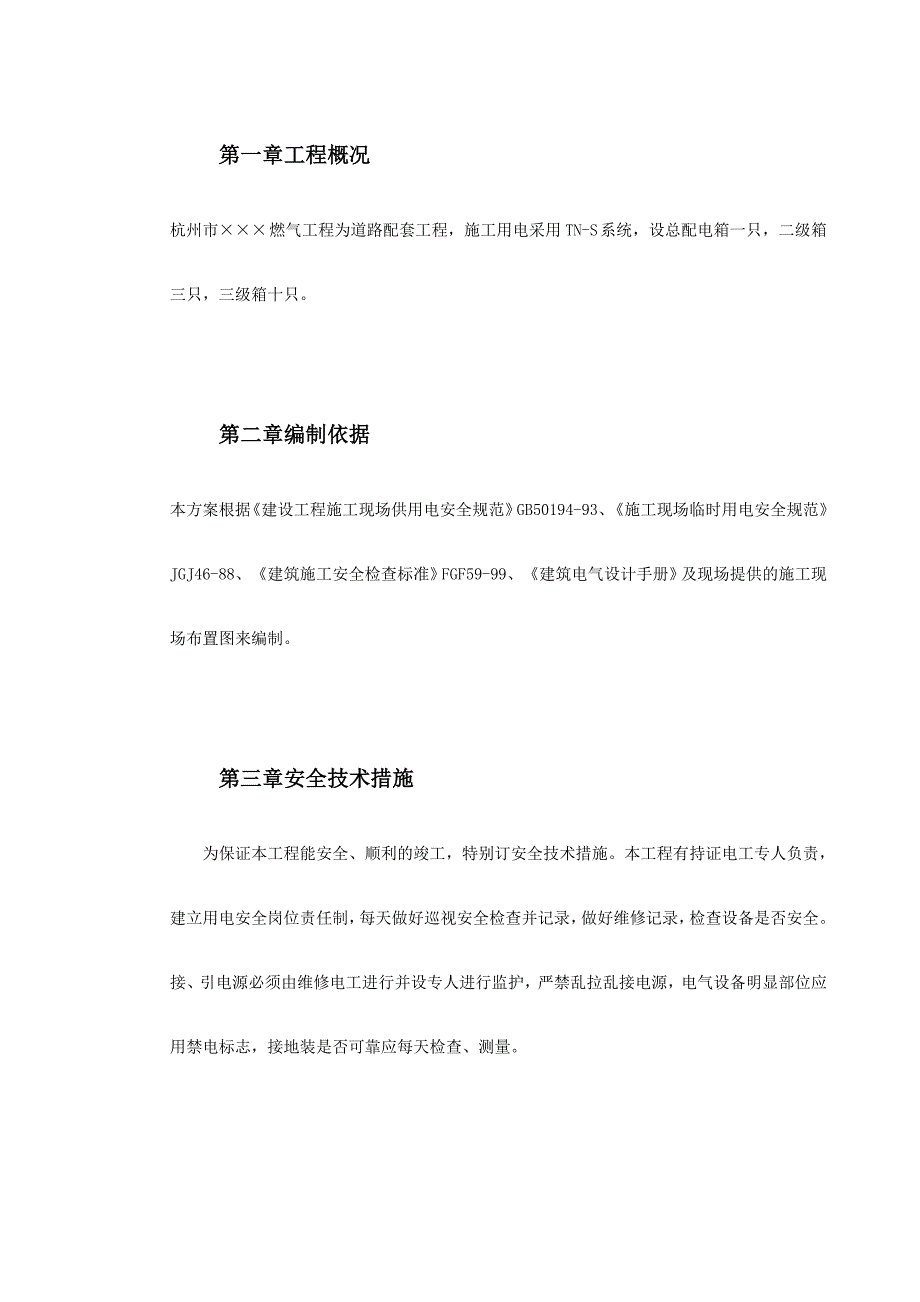

1、目录第一章 工程概况2第二章 编制依据2第三章 安全技术措施2第四章 接地与避雷3第五章 安全用电技术措施3第六章 机械设备容量列表4第七章 配电箱及导线截面的选择计算5第八章 用电系统示意图（暂无）10第一章 工程概况杭州市 燃气工程为道路配套工程，施工用电采用TN-S 系统，设总配电箱一只，二级箱三只，三级箱十只。第二章 编制依据本方案根据建设工程施工现场供用电安全规范GB50194-93、施工现场临时用电安全规范JGJ46-88、建筑施工安全检查标准FGF59-99、建筑电气设计手册及现场提供的施工现场布置图来编制。第三章 安全技术措施为保证本工程能安全、顺利的竣工，特别订安全技术措施。

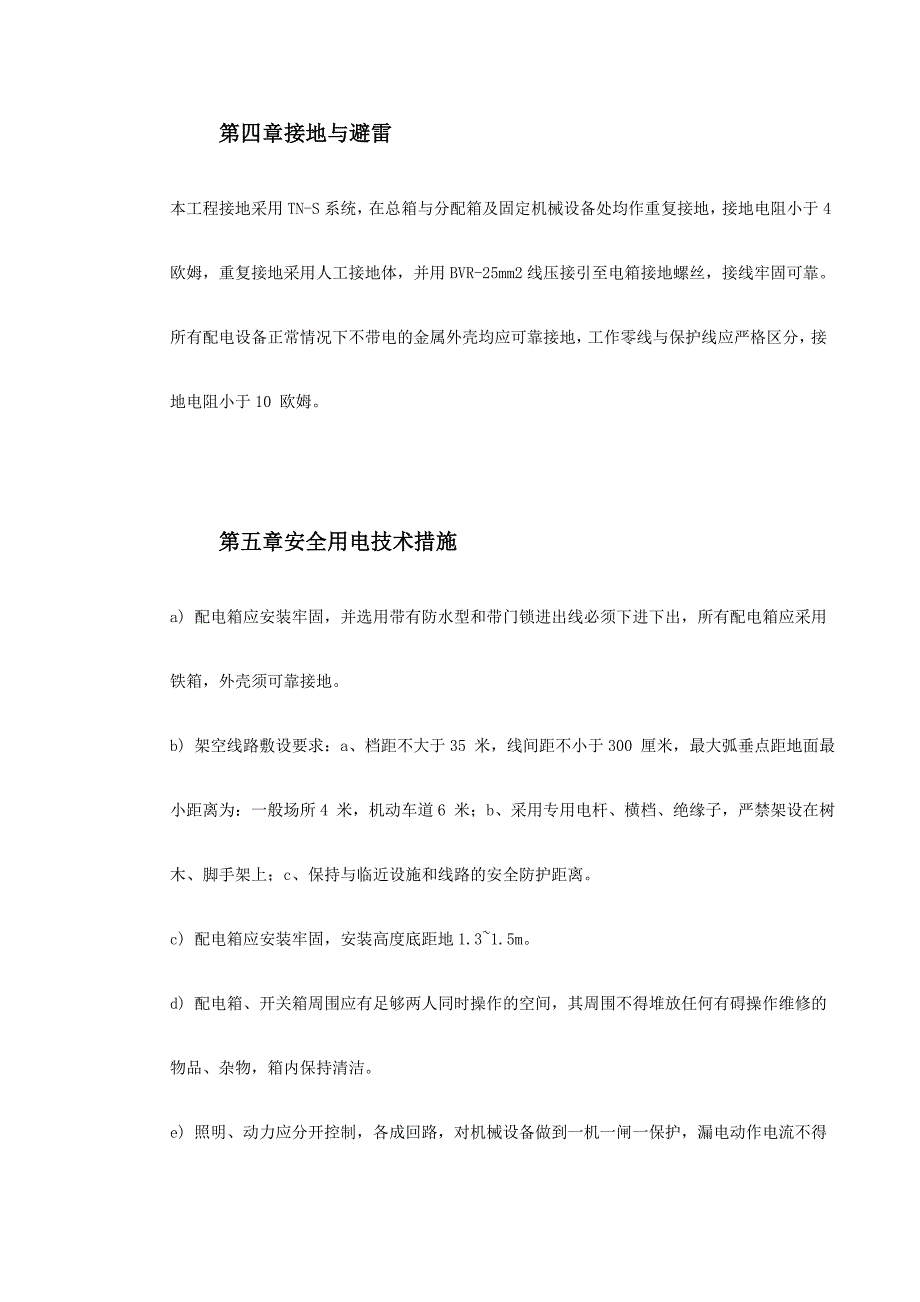

2、本工程有持证电工专人负责，建立用电安全岗位责任制，每天做好巡视安全检查并记录，做好维修记录，检查设备是否安全。接、引电源必须由维修电工进行并设专人进行监护，严禁乱拉乱接电源，电气设备明显部位应用禁电标志，接地装是否可靠应每天检查、测量。第四章 接地与避雷本工程接地采用TN-S系统，在总箱与分配箱及固定机械设备处均作重复接地，接地电阻小于4 欧姆，重复接地采用人工接地体，并用BVR-25mm2线压接引至电箱接地螺丝，接线牢固可靠。所有配电设备正常情况下不带电的金属外壳均应可靠接地，工作零线与保护线应严格区分，接地电阻小于10 欧姆。第五章 安全用电技术措施a) 配电箱应安装牢固，并选用带有防水型
3、和带门锁进出线必须下进下出，所有配电箱应采用铁箱，外壳须可靠接地。b) 架空线路敷设要求：a、档距不大于35 米，线间距不小于300 厘米，最大弧垂点距地面最小距离为：一般场所4 米，机动车道6 米；b、采用专用电杆、横档、绝缘子，严禁架设在树木、脚手架上；c、保持与临近设施和线路的安全防护距离。c) 配电箱应安装牢固，安装高度底距地1.31.5m。d) 配电箱、开关箱周围应有足够两人同时操作的空间，其周围不得堆放任何有碍操作维修的物品、杂物，箱内保持清洁。e) 照明、动力应分开控制，各成回路，对机械设备做到一机一闸一保护，漏电动作电流不得大于30A，严禁用一个开关电器直接控制两台以上的用电设
4、备。f) 对于达不到最小安全距离的，施工现场必须采用防护措施，并悬挂醒目的警告标志牌。g) 设立三级保护，总箱动作电流75mA，二级50mA，三级40mA。第六章 机械设备容量列表序号名称型号容量数量（n）需要系数（k）功率因数（cos）负载持续率（）相数1电焊机14.5kVA3 台0.30.458012磨光机2A3 台0.750.84013照明1.0kW4 套1114其他预留2.0 kW1 个0.60.83第七章 配电箱及导线截面的选择计算（一）施工用电设备的负荷计算及三配电级箱导线的选择：1、用电设备的设备功率确定（一）施工用电设备的负荷计算及三配电级箱导线的选择：1、 用电设备的设备功率
5、确定电焊机: S=14.5kVA n3 台 cos=0.45 tg=1.98 =80%又：电焊机是单相间负荷，应该将负荷尽可能均匀地分布在三相供电线路上，因此3 台电焊机各分布在三相电线路上，刚好三相平衡。只有单相负荷时，等效三相负荷取最大相负荷的3 倍。即：P13PN35.8417.52(kW)Q1P1 tg=17.521.98=34.7 kvar磨光机：I2=2A n3 台cos=0.8 tg=0.75 =40%错误！链接无效。同上一样将负荷均匀地分布在三相供电线路上，只有单相负荷时，等效三相负荷取最大相负荷的3 倍。即：P23PN30.1970.59(kW)Q2P2 tg=0.590.7
6、5=0.45 kvar照明:P1.0kW n4 套cos=1当cos=1 时,S3P31.0 kW照明用电只是单相线间负荷,四套灯具尽量均匀地分布在三相供电线路上,得PAB=2P=2.0 Kw PBC= PCA=P=1.0 Kw如果PABPBCPCA时等效三相负荷为:即:P3= 3 PAB+(3- 3 )PBC=1.73PAB+1.27PBC=4.73 Kw由于cos=1 则Q3=O其他预留: P2.0kW n1 个cos=0.8 tg=0.75由于预留为三相负载,即:P4= P2.0kWQ4= P4tg=2.00.75=1.5 kvar2、三级配箱的导线选择如图所示:相应的用电负荷配一个配电
7、箱,总共设十只三级箱.编号为. 号三级配电箱为电焊机1 2 3 号I1=38.1A 查表得:各选用BV-18mm 线可满足计算负荷的要求 号三级配电箱为磨光机1 2 3 号I2=2A 查表得:各选用BV-2mm 线可满足计算负荷的要求号三级配电箱为其他预留I4=3.8A 查表得:选用BV-2mm 线可满足计算负荷的要求号三级配电箱为照明1 2 号I=2I3=5.2A 查表得:选用BV-2.5mm 线可满足计算负荷的要求 号三级配电箱为照明3 4 号I=2.6A 查表得:各选用BV-2mm 线可满足计算负荷的要求（二）计算负荷的确定,将三级配电箱分组连接到二级配电箱上.1、三台电焊机为一组,即接
8、二级配电箱三相A B C 相线上,k=0.3 cos=0.45 tg=1.98Pk1= kP1=0.317.52=5.2565 kWQk1= Pk1tg=5.25651.98=10.4 kvar查表得:选用BV-10mm 线可满足计算负荷的要求2、磨光机与其他预留为一组,如图所示接二级配电箱A B C 三相线上,k=0.75 cos=0.8 tg=0.75Pk2= k（P2+P4)=0.75（0.59+2.0）=1.94 kWQk2= Pk2tg=1.940.75=1.46 kvar查表得:选用BV-2mm 线可满足计算负荷的要求3、照明灯具为一组,如图所示接二级配电箱A B C 三相线上,k=1 cos=1 tg=0Pk3= kP3=14.73=4.73kWS k3= Pk3=4.73 kVA查表得:选用BV-2.5mm 线可满足计算负荷的要求（三）计算总负荷负荷,即总配电箱导线的选择.P=Kt(Pi)=0.9(P1+P2+P3+P4)=0.924.84=22.356kWKt 为同时工作系数,在一般情况下,取0.7-0.9 之间,从安全方面考虑,这里取0.9.Q=Kt(Qi) =0.9(34.7+0.45+0+1.5)=0.936.65=32.98 kvar查表得:选用BV-25mm 线可满足计算负荷的要求第八章 用电系统示意图（暂无） 工程安装公司年7 月4 日
