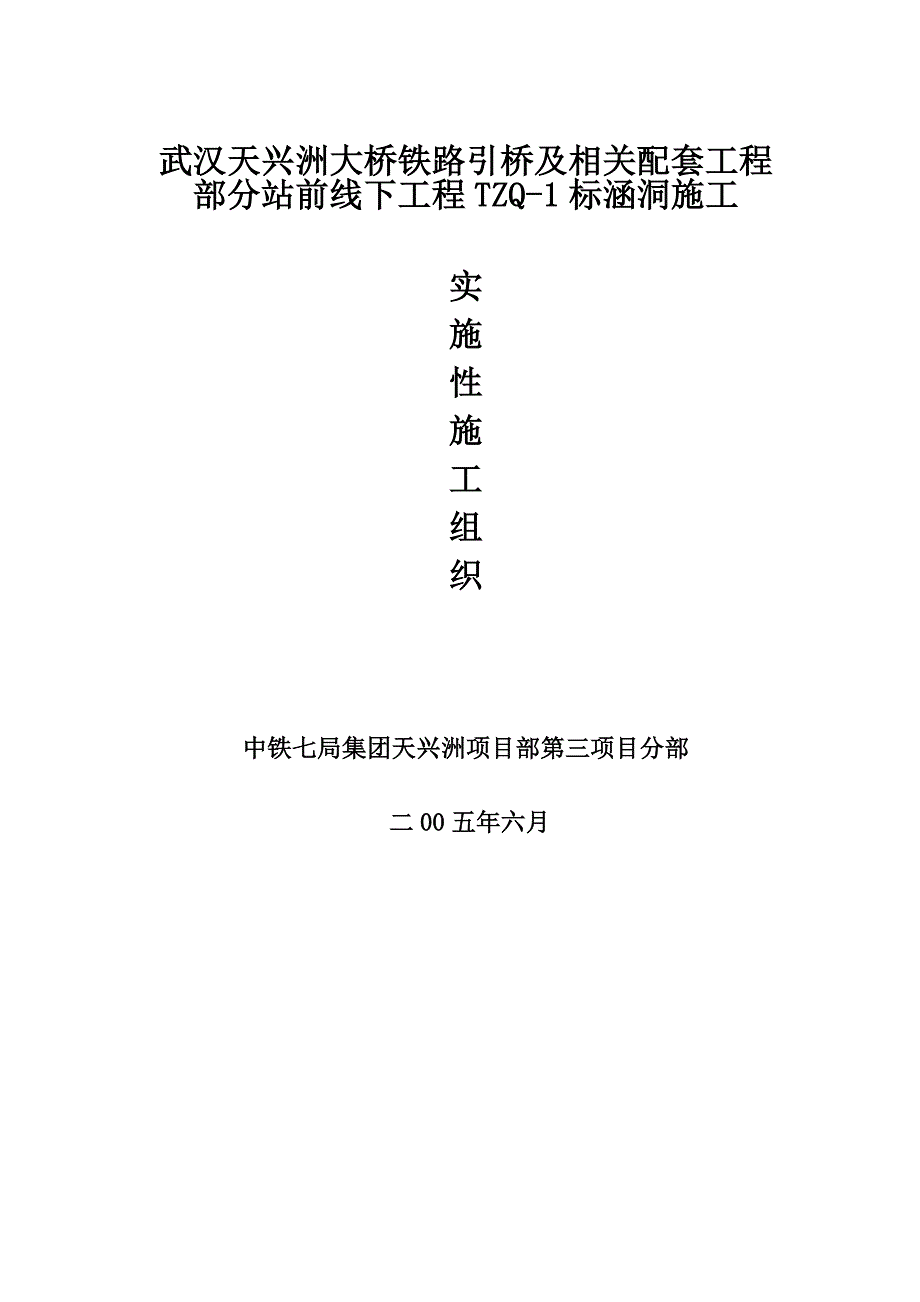

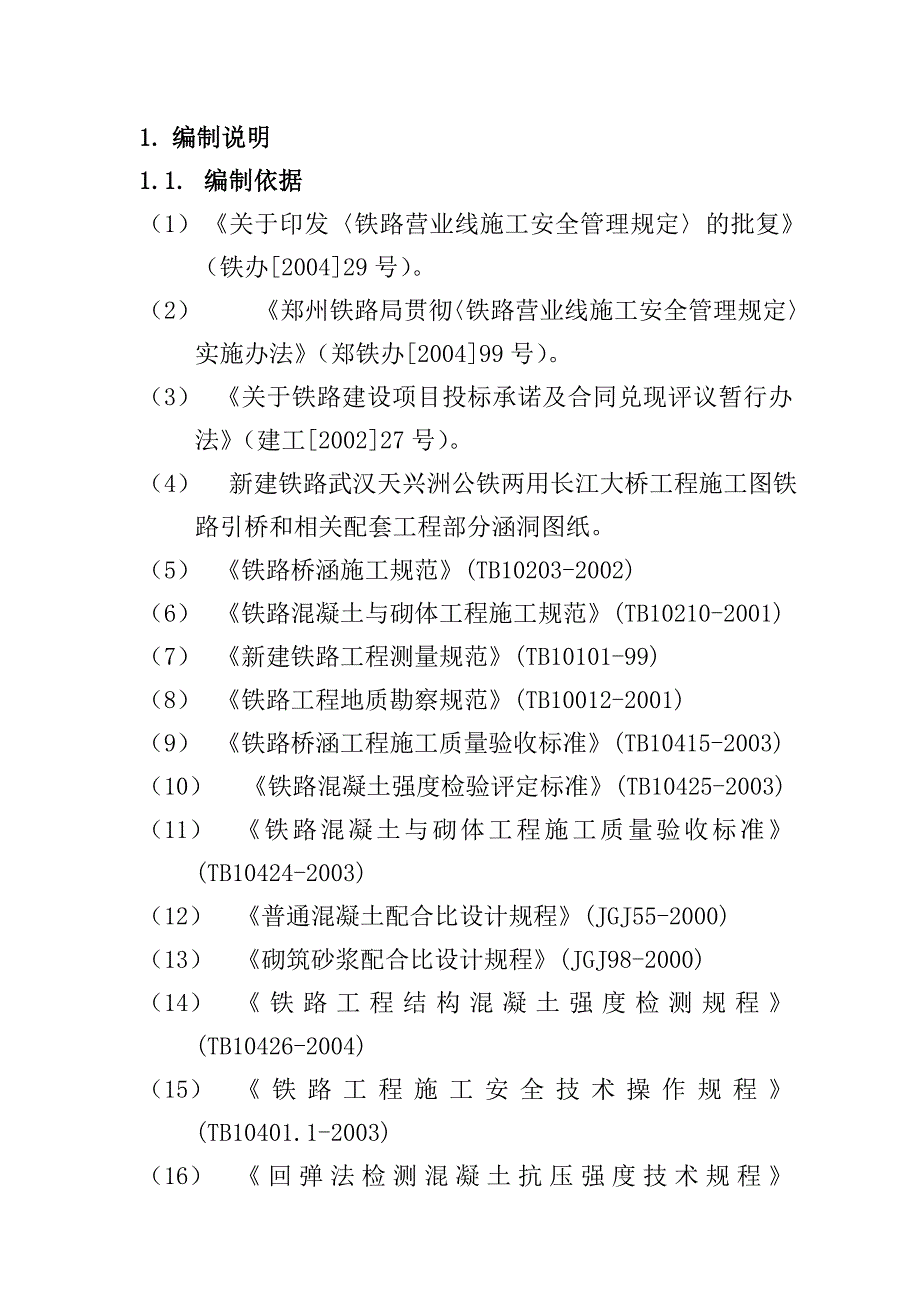

1、武汉天兴洲大桥铁路引桥及相关配套工程部分站前线下工程TZQ-1标涵洞施工实施性施工组织中铁七局集团天兴洲项目部第三项目分部二00五年六月1. 编制说明1.1. 编制依据（1） 关于印发铁路营业线施工安全管理规定的批复（铁办200429号）。（2） 郑州铁路局贯彻铁路营业线施工安全管理规定实施办法（郑铁办200499号）。（3） 关于铁路建设项目投标承诺及合同兑现评议暂行办法（建工200227号）。（4） 新建铁路武汉天兴洲公铁两用长江大桥工程施工图铁路引桥和相关配套工程部分涵洞图纸。（5） 铁路桥涵施工规范(TB10203-2002)（6） 铁路混凝土与砌体工程施工规范(TB10210-200
2、1)（7） 新建铁路工程测量规范(TB10101-99)（8） 铁路工程地质勘察规范(TB10012-2001)（9） 铁路桥涵工程施工质量验收标准(TB10415-2003)（10） 铁路混凝土强度检验评定标准(TB10425-2003)（11） 铁路混凝土与砌体工程施工质量验收标准(TB10424-2003)（12） 普通混凝土配合比设计规程(JGJ55-2000)（13） 砌筑砂浆配合比设计规程(JGJ98-2000)（14） 铁路工程结构混凝土强度检测规程(TB10426-2004)（15） 铁路工程施工安全技术操作规程(TB10401.1-2003)（16） 回弹法检测混凝土抗压强度

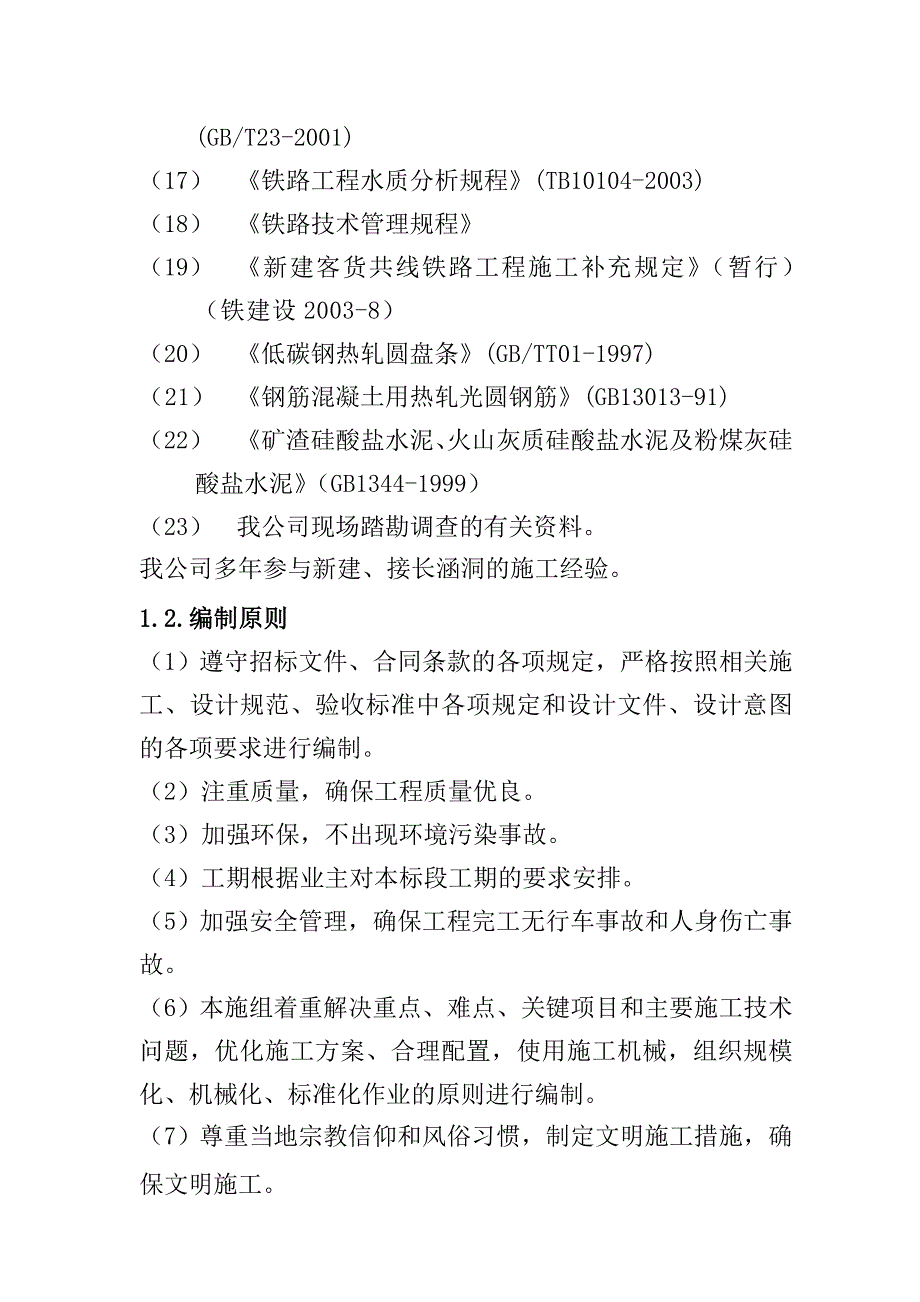

3、技术规程(GB/T23-2001)（17） 铁路工程水质分析规程(TB10104-2003)（18） 铁路技术管理规程（19） 新建客货共线铁路工程施工补充规定（暂行）（铁建设2003-8）（20） 低碳钢热轧圆盘条(GB/TT01-1997)（21） 钢筋混凝土用热轧光圆钢筋(GB13013-91)（22） 矿渣硅酸盐水泥、火山灰质硅酸盐水泥及粉煤灰硅酸盐水泥（GB1344-1999）（23） 我公司现场踏勘调查的有关资料。我公司多年参与新建、接长涵洞的施工经验。1.2.编制原则（1）遵守招标文件、合同条款的各项规定，严格按照相关施工、设计规范、验收标准中各项规定和设计文件、设计意图的各项要
4、求进行编制。（2）注重质量，确保工程质量优良。（3）加强环保，不出现环境污染事故。（4）工期根据业主对本标段工期的要求安排。（5）加强安全管理，确保工程完工无行车事故和人身伤亡事故。（6）本施组着重解决重点、难点、关键项目和主要施工技术问题，优化施工方案、合理配置，使用施工机械，组织规模化、机械化、标准化作业的原则进行编制。（7）尊重当地宗教信仰和风俗习惯，制定文明施工措施，确保文明施工。2工程概况本工程为武汉天兴洲大桥铁路引桥和相关配套工程部分TZQ-1合同段长江北岸站前线下工程涵洞工程，包括6个新建1-1.5m框架排水涵，一个新建14.0m排水涵，一个12.0m接长排水涵，1个新建16.0
5、m交通涵，共计 179.82横延米（涵洞汇总表见下）涵 洞 汇 总 表 序号里 程孔 径结构型式施工方式用 途1K1175+2231-2.0M拱涵接长排水2WDK1175+6301-1.5M框架涵新建排水3JDK1175+6351-1.5M框架涵新建排水4WDK1175+7901-6.0M框架涵新建交通5WYDK1175+8761-1.5M框架涵新建排水6JDK1175+887.31-1.5M框架涵新建排水7JDK1176+1901-4.0M框架涵新建排水8WYDK1176+0301-1.5M框架涵新建排水9JDK1176+022.401-1.5M框架涵新建排水2.1主要工程数量涵洞工程主要工
6、程数量表工程项目项目说明单位数量涵长横延米179.82基坑挖土3m以内，无水，无挡板M31496回填M3701主体工程基础M5浆砌片石出入口翼墙基础、泻床M3191.5M10浆砌片石出入口涵身基础M3148.1基础以上C30钢筋砼涵身M3189.1钢筋级Kg10935钢筋级Kg17146M5浆砌片石翼墙墙身M366.1M10浆砌片石出入口及涵身M3416.3C15砼帽石M38.7防护工程TQF-1防水层M21798.6M10水泥沙浆M33.7沉落逢个54附属工程碎石垫层出入口边坡、沟床、锥体M360.2M5浆砌片石出入口垂裙、边坡、沟床、锥体M3248.6M5浆砌片石检查台阶M331.4挖土出
7、入口顺沟M37122.2.施工条件地形、地貌:线路经过地段多为鱼塘及农田。气象:湿润季风气候。平均气温 16.3,最低气温为-18. 1,最高气温达41.3。年平均降雨量1284.5mm。最大风力为八级,风速 27.9m/S。雷暴雨日数平均每年36天。近20年最大积雪厚度17cm。交通及地材供应:沿线村镇密集，交通便利；施工所需的砂石料可由黄陂及新洲采购，经项目部试验员及材料员现场调查确认料源能够满足施工要求。3.施工组织3.1.施工组织机构为确保全面完成本工程任务，成立了“中铁七局集团天兴洲大桥项目部第三项目分部”，其组成如下：项目经理：董炬洪项目书记：倪法元项目副经理：彭中文 王家明 张振
8、强 罗利成项目部总会计师：熊本华项目总工：刘继文 项目经理部下设三个作业队和工程技术部、安全质量部、计划财务部、综合办公室等三部一室。项目经理部定员98人，其中项目本部23人，每个作业队定员25人。（项目部及作业队均含司机、炊事人员）施工组织机构示意图如下图所示。中铁七局集团天兴洲大桥项目部第三项目分部项目书记：倪法元项目经理：董炬洪项目总工程师：刘继文项目总会计师：熊本华项目副经理彭中文、罗利成计划财务部综合办公室安全质量部工程技术部路基队后勤保障室技术室材料设备室3.2.施工组织机构管理模式项目部代表公司全面负责履行合同，对本工程安全、质量、工期、效益全面负责，各专业施工队由项目经理部直接
9、领导和管理，实施安全、质量、工期和责任成本目标管理。路基作业队负责路基工程的施工.3.3. 拟投入该工程的技术人员为了保证本工程能够在确保安全、质量、环保的前提下，按投标书承诺的工期 个月竣工，经反复多次研究，决定投入本工程共 11 名（不包括项目经理等领导）工程技术人员（见专业技术人员名单表）。其中，工程师 3 名、本科生 9 名，以较强的技术力量攻克施工的各种难题。专业技术人员名单序号姓 名专 业职 称学 历工作年限1刘继文铁道工程工程师 大本72王家明铁道工程工程师 大本123缑晓东铁道工程助理工程师大本54李华驹桥梁工程师大本185李 局铁道工程助理工程师大本36倪小红铁道工程助理工程
10、师大本107丁艳宇桥梁助理工程师大本38徐学斌铁道工程助理工程师大本129焦培东桥梁技术员大专1510王倩铁道工程助理工程师大本311聂林银桥梁技术员大专104施工方案4.1施工总体目标4.1.1工期目标结合自身能力和实际情况，定于2005年6月5日开工， 2005年8月5日完成涵洞工程施工，总工期2个月。阶段性工期如下安排K1175+223 1-2.0M拱涵 2005年 6月 17 日2005年 7月21日WDK1175+630 1-1.5M框架 2005年 6月 17日2005年 7月 20 日WDK1175+790 1-6.0M框架 2005年 6月 20日2005年 7月 23日JDK
11、1175+635 1-1.5M框架 2005年6 月23 日2005年 7 月27 日WDK1175+725.6 1-6.0M框架 2005年 月 日2005年 月 日WYDK1175+876 1-1.5M框架 2005年 6 月23 日2005年7 月26日JDK1175+887.3 1-1.5M框架 2005年 6 月26 日2005年 7 月30 日JDK1176+190 1-4.0M框架 2005年6 月 12 日2005年7 月16 日WYDK1176+030 1-1.5M框架 2006年6 月 9日 2006年7 月11 日JDK1176+022.40 1-1.5M框架 2006年
12、 6月5 日2006年7 月16 日施工网络图，横道图附后。4.1.2质量目标严格执行国家法律、法规，按照国家、铁道部现行的技术标准、规范和初步设计文件批复意见、技术要求进行施工，牢固树立“百年大计，质量第一”，杜绝工程质量重大、大事故，确保全部工程达到国家、铁道部现行的工程质量验收标准及设计要求，单位工程一次验收合格率达到100%。 4.1.3安全目标坚持“安全第一，预防为主”的方针，以确保行车安全为重点，消灭一切责任事故的发生，确保铁路运输安全畅通和人民生命财产不受损害。实现“五杜绝，一确保”。（即：杜绝责任行车特别重大、重大、大事故；杜绝责任客车险性事故；杜绝责任职工死亡事故；杜绝重大火
