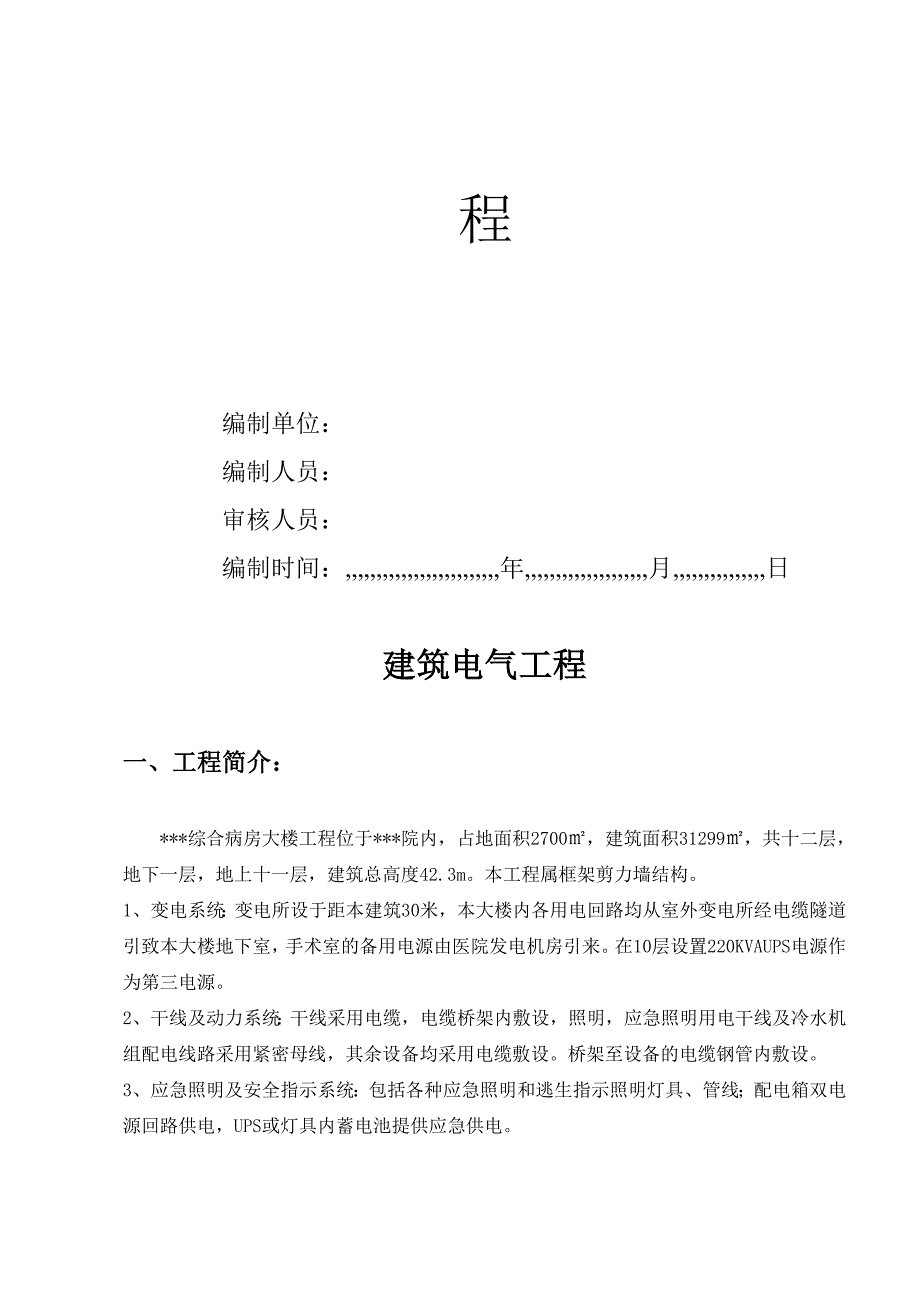

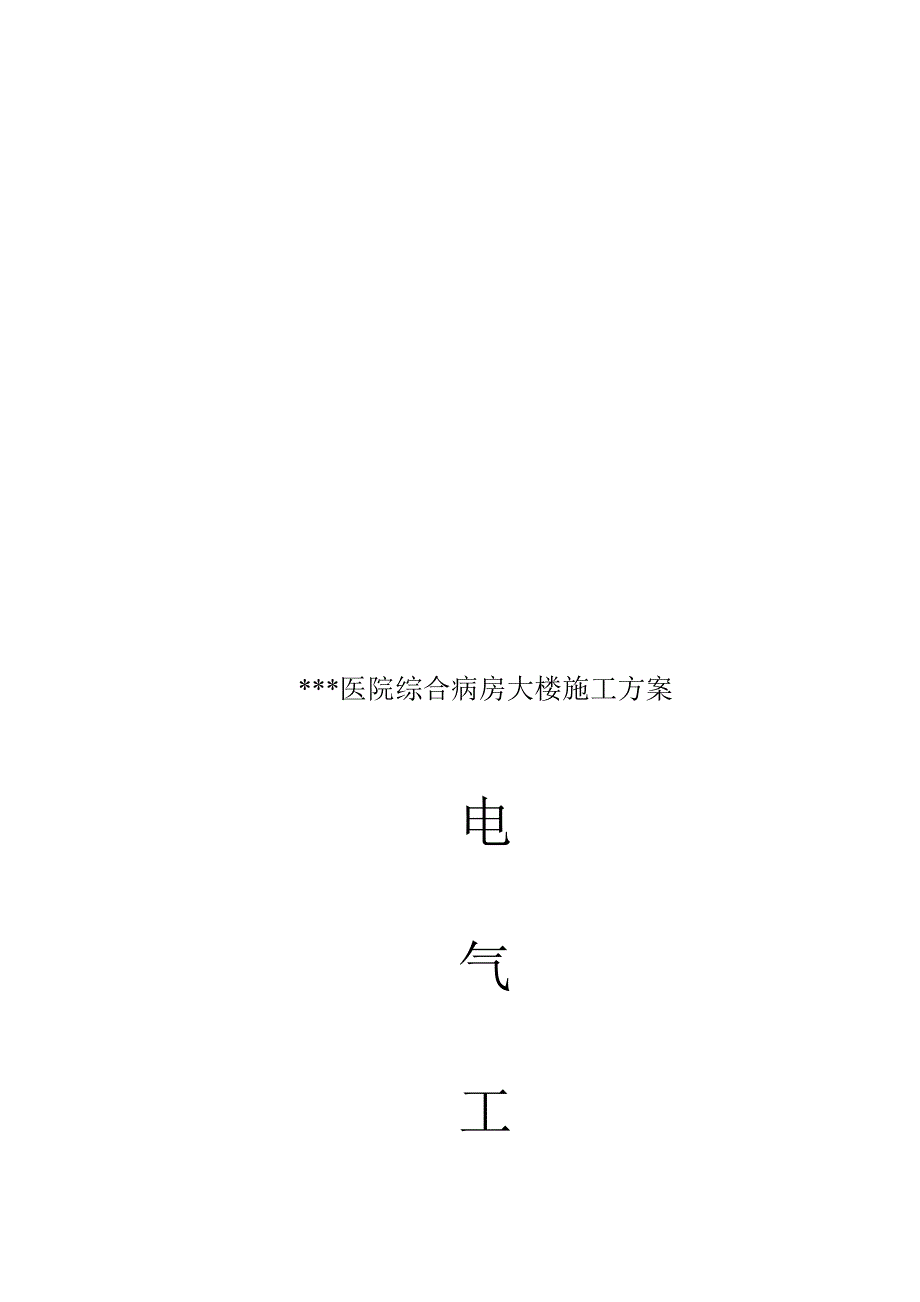

1、*医院综合病房大楼施工方案电气工程编制单位：编制人员：审核人员：编制时间：,年,月,日建筑电气工程一、工程简介：*综合病房大楼工程位于*院内，占地面积2700，建筑面积31299，共十二层，地下一层，地上十一层，建筑总高度42.3m。本工程属框架剪力墙结构。1、变电系统：变电所设于距本建筑30米，本大楼内各用电回路均从室外变电所经电缆隧道引致本大楼地下室，手术室的备用电源由医院发电机房引来。在10层设置220KVAUPS电源作为第三电源。2、干线及动力系统：干线采用电缆，电缆桥架内敷设，照明，应急照明用电干线及冷水机组配电线路采用紧密母线，其余设备均采用电缆敷设。桥架至设备的电缆钢管内敷设。3

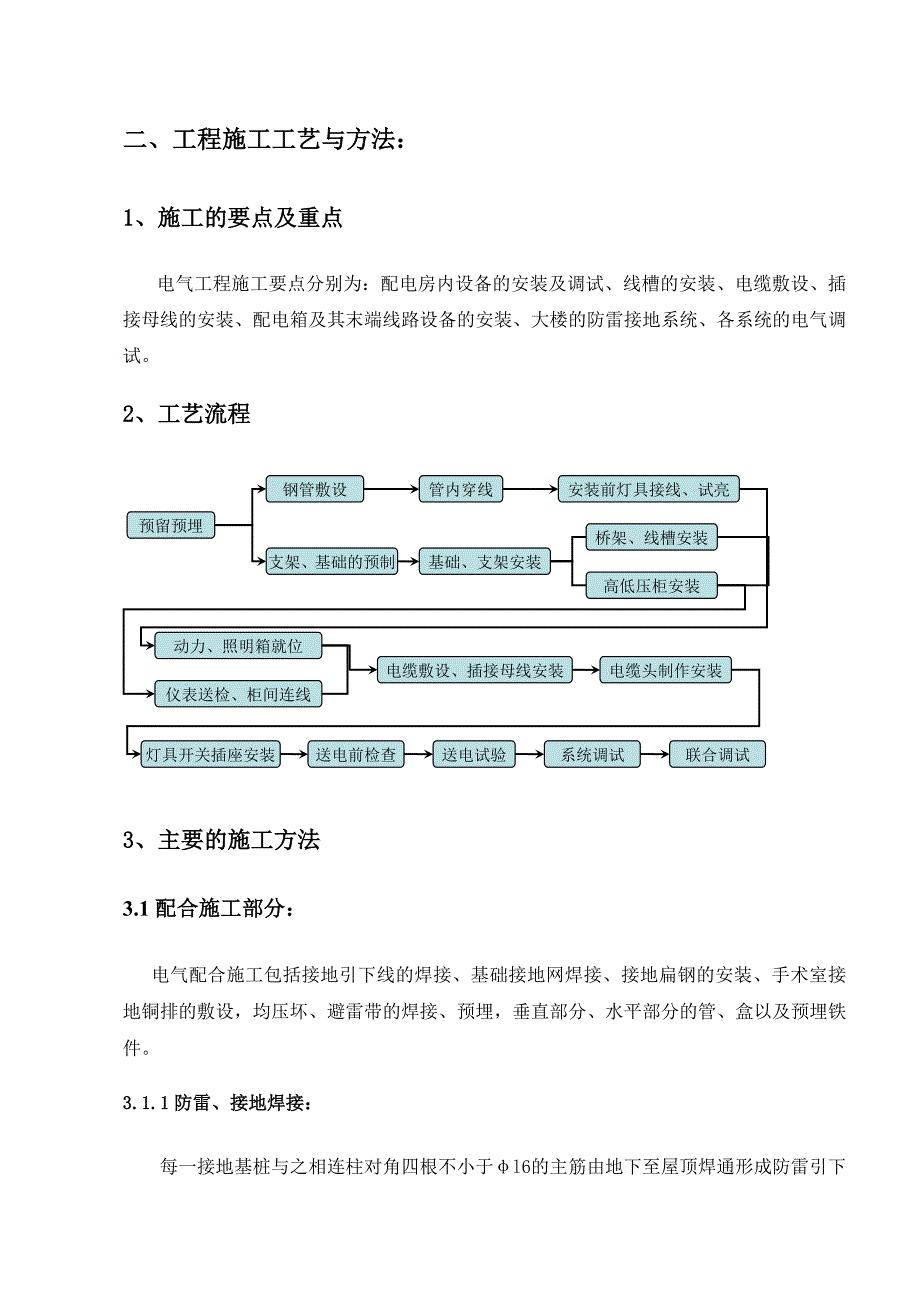

2、、应急照明及安全指示系统：包括各种应急照明和逃生指示照明灯具、管线；配电箱双电源回路供电，UPS或灯具内蓄电池提供应急供电。二、工程施工工艺与方法：1、施工的要点及重点电气工程施工要点分别为：配电房内设备的安装及调试、线槽的安装、电缆敷设、插接母线的安装、配电箱及其末端线路设备的安装、大楼的防雷接地系统、各系统的电气调试。2、工艺流程预留预埋钢管敷设支架、基础的预制管内穿线安装前灯具接线、试亮动力、照明箱就位基础、支架安装桥架、线槽安装电缆敷设、插接母线安装电缆头制作安装灯具开关插座安装送电前检查送电试验系统调试联合调试仪表送检、柜间连线高低压柜安装3、主要的施工方法3.1配合施工部分：电气配
3、合施工包括接地引下线的焊接、基础接地网焊接、接地扁钢的安装、手术室接地铜排的敷设，均压坏、避雷带的焊接、预埋，垂直部分、水平部分的管、盒以及预埋铁件。3.1.1防雷、接地焊接：每一接地基桩与之相连柱对角四根不小于l6的主筋由地下至屋顶焊通形成防雷引下线，最后在楼顶与避雷网相连。引上主筋的焊接在主筋连接处先加12圆钢双面电弧焊，焊接主筋自下而上用红色油漆做标记，以免错误，到屋顶后将引下主筋焊接头伸出屋面，以便与避雷网相连。每层在距地0.3米和距顶0.5米处预留钢筋头16，通过扁钢与设备连接，作设备接地。3.1.2管、盒预埋：管、盒预埋分土建浇砼配合和砌面墙部分。砼部分，按图纸，同时参照土建施工图
4、，找准预埋准确位置、预埋应牢固，填充泡沫或木屑，防止砂浆进入，预埋钢管之间采有丝接，管与接线盒连接的地方，加补6圆钢跨接，以保其可靠连接，钢管进入吊顶端破模而出，位置保证在设计的吊顶高度中，最后与吊顶内配管相通。在土建拆模后及时找出预埋盒位置，并补装埋盒。3.1.3施工工艺流程图：接地引下主筋焊接垂直部分预埋均压环焊接水平部分预埋清查预埋补装预埋3.1.4质量保证措施：首先将责任落实到班组后，对开关、插座盒等预埋件进行逐个检查，实行自检、互检、交接验收三检制度外，专职质检员、责任人同时进行检验，最后与甲方、监理人员共同验收，做到层层把关。焊接部分除按要求焊接外，不定期进行引下线主筋电阻测试，以
5、保证连接可靠性。3.1.5安全保障措施：遵守安全手册，执行现场施工制度，特别是带电作业时应有监护人，严禁一人单独带电作业，电焊机电源线及焊把线应随时检查，预防有破损而漏电，一旦发现有电线老化损伤应立即更换。3.2防雷、接地系统部分：3.2.1防雷接地：A、沿屋面、屋檐及女儿墙四周先采用-404镀锌扁钢贴顶板面敷设作避雷带，要求避雷带不同标高处应相互连接，所有突出金属物体均应与避雷带连接；扁钢搭接长度为扁钢宽度的2倍，且至少在三个棱边焊接，避雷带的安装应平直，不应有高低起伏、扭曲现象。安装完毕需进行接地电阻测试，电阻应小于l。B、利用结构柱内钢筋作引下线，l6以上四根主筋一组，通长焊接，下与基础
6、接地，上与避雷带连接。单面搭接长度40CM，若两面焊接，搭接长度20CM。引下线的焊接处，焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷。C、利用基础内外侧钢筋作接地装置，所有基桩、承台、地梁钢筋连成通路，并形成周边闭合回路。按照设计院特别说明，承台上下两层纵横焊通均与柱连通。D、建筑物30米以上，每层作均压环，外墙上所有门窗、栏杆、各种竖向金属管道等金属物都与均压环相连。E、进出建筑物的各种金属管道、电缆钢铠等应于入户处与接地装置连接。F、每层在距地0.3米和距顶0.5米处预留钢筋头16，通过扁钢与设备、线槽、管道、支架等连接作接地。在卫生间、病房、办公室等部位安装等
7、电位端子箱、蝶型螺栓以作等电位连接，在手术室内敷设铜带-254成网状作均压坏。G、每根引下线处的冲击接地电阻应实测不大于l欧。3.1.2工作接地、保护接地和防静电接地：A、系统采用TN-S接地方式，变压器中性点接地，保护接地及弱电接地等均共用防雷基础接地装置。B、变电所采用404镀锌扁钢作接地干线，通过预埋钢板与柱内用作引下线的钢筋连接引下，与基础接地连接，从变压器中性点接地处引出N线及PE线。PE线通配全楼，不得与N线连接。C、弱电接地：基础部分与接地共用，引上部分单独沿柱或墙埋钢管至各弱电设备房、控制中心。钢管内穿电缆至各弱电接地端子箱，通过预埋铁板与基础接地连通。3.3照明系统：3.3.
8、1施工流程图：剔槽、打洞,预埋管、盒吊顶内明配管管内穿线开关、插座安装灯具安装,插座试电,灯具试亮3.3.2主要施工方法：3.3.2.1配管A、当线路暗配时，电线保护管宜沿最近的路线敷设，并应减少弯曲，埋入也筑物，构筑物的电线保护管与建筑物、构筑物表面的距离不应小于15mm。B、进入落地式配电箱的电线保护管，排列应整齐，管口宜高出配电箱基础面50mm-80mm。C、电线保护管的弯曲处，不应有折皱，凹陷和裂缝，且弯曲程度不应大于管外径的l0%。D、当线路暗配时，弯曲半径不应小于管外径的6倍；当埋设于地下或混凝上内时，其弯曲半径不应小于管外径的10倍。E、当电线保护管遇下列情况之一时，中间应增设接
9、线盒或拉线盒，且接线盒或拉线盒的位置应便于穿线：(l)管长度每超过30m，无弯曲。(2)管长度每超过20m，有一个弯曲。(3)和长度每超过15m，有二个弯曲。(4)管长度每超过8m，有三个弯曲。F、水平或垂直敷的明配电线保护管，其水平或垂直安装的允许偏差为1.5，全长偏差不应大于管内径的1/2。G、镀锌钢管锌层剥落处应涂防腐漆，钢管不应有折扁和裂缝，管内无铁屑及毛刺，切断口应平整，管口应光滑。H、钢管与电气设备、器具间的电线保护管宜采用金属软管，金属软管的长度不立大于2m。金属软管不应退纹、松散，中间不应有接头；与设备、器具连接时，应采用专用接头，连接处应密封可靠。金属软管的安装应符合下列要求
10、：(l)弯曲半径不应小于软管外径的6倍。(2)固定点间距不应大于lm，管卡与终端、弯头中点的距离立为30mm。(3)与嵌入式灯具或类似器具连接的金属软管，其末端的固定管卡，宜安装在自灯具、器具边缘起距软管长度的lm处。(4)金属软管应可靠接地，且不得作为电气设备的接地导体。熟悉图纸选管切断煨弯进行部分管与盒的连接配合土建逐层预埋管、盒,管与管、盒的连接,接地跨接地连接I、暗配管时，工艺流程如上图所示。管与管采用丝接，管与盒(箱)采用缩母连接固定，一管一孔顺直插入与管径吻合的敲落(连接)孔内；暗配管采用铁丝绑扎固定。明配管，采用支架L25*3或沿墙敷设，固定点要求：(l)管径15-20，固定点间
11、距为1.5米；(2)管径25-32，固定点间距为2米；(3)管径32-40，固定点间距为2.5米；(4)管径50-65，固定点间距为2.5米；(5)管径65以上，固定点间距为3.5米。3.3.2.2配线工艺流程：清扫管路穿引线钢丝选择导线放线引线与电线连接穿线剪断电线A、导线的连接应符合下列要求：(l)截面为lOmm2及以下的单股铜芯线可直线与设备、器具的端子连接。(2)截面为2.5mm2及以下的多股铜芯线的线芯应先拧紧搪锡或压接端子后再与设备、器具的端子连接。B、熔焊连接的焊缝，不应有凹陷、夹渣、断股、裂缝及根部未焊合的缺陷，焊缝的外形尺寸应符合焊接工艺的规定，焊接后应清除残余焊药和焊渣。C
12、、锡焊连接的焊缝应饱满，表面光滑；焊剂应无腐蚀性，焊接后应清除残余焊剂。D、剖开导线绝缘层时，不应损伤芯线，芯线连接后，绝缘带应包缠均匀紧密，其绝缘强度不应低于导线原绝缘层的绝缘强度，在接线端子的根部与导线绝缘层间的空隙处，应采用绝缘带包缠严密。E、在顶棚内由接线盒引向器具的绝缘导线，应采用可挠金属电线保护管或金属软管等保护，导线不应有裸露部分。F、当配线采用多根导线时，其相线的颜色应易于区分，相线与零线的颜色应不同，同一建筑物内的导线，其颜色选择应统一，保护地线（PE线）应采用黄绿颜色相向的绝缘导线，零线宜采用淡兰色绝缘导线。G、对穿管敷设的绝缘导线，其额定电压不应低于500V。H、管内穿线
13、宜在建筑物抹灰、粉刷及地面工程结束后进行；穿线前，应将电线保护管内的积水及杂物清除干净。I、不同回路，不同电压等级和交流与直流的导线，不得穿在同一根管内。同一交流回路的导线应穿于同一钢管内。J、导线在管内不应有接头和扭结，接头应设在接线盒（箱）内。K、管内导线包括绝缘层在内的总截面积不应大于管子内空截面积的40%。L、导线穿入钢管时，管口处应装设护线套保护导线，在不进入接线盒（箱）的垂直管口，穿入导线后应将管口密封。M、接线盒、灯位盒，开关盒内留线长度出盒口不应小于0.l5m；配电箱内留线长度为箱的半周长；出户线处导线预留长度为1.5m。N、分支线的连接接头处，干线不应受来自支线的横向拉力。3
14、.3.2.4灯具安装A、灯具及其配件应齐全，并应无机械损伤、变形、油漆剥落和灯罩破裂等缺陷。B、灯具不得直接安装在可燃构件上，当灯具表面高温部位靠近可燃物时，应采取隔热散热措施。C、同一室内或场所或成排安装的灯具，其中心线偏差不应大于5mm。D、公共场所用的应急灯和疏散指示灯，应有明显的标志，无专人管理的公共场所，照明宜装设自动节能开关。E、当吊灯灯具重量大于3Kg时，应采用预埋吊钩或螺栓固定，当软线吊灯灯具重量大于1Kg时，应增设吊链。F、嵌入顶棚内的装饰灯具的安装应符合下列要求：（1）灯具应固定在专设的框架上，导线不应贴近灯具外壳，且在灯盒内应留有余量，灯具的边框应紧贴在顶棚面上。（2）矩形灯具的边框宜与顶棚面的装饰直线平行，其偏差不应大于5mm。（3）日光灯管组合的开启式灯具，灯管排列应整齐，其金属或塑料的间隔片不应有扭曲等缺陷。3.3.2.5开关、插座的安装A、暗装开关、插座工艺流程：开关、插座接线安装开关（插座）芯线安装盖板。B、插座面板的安装不应倾斜，面板四周应紧贴建筑物表面无缝隙、孔洞。插座的接地（零）线应单独敷设，不应用工作（零）线兼做保护接地（或接零）线。C、开关、插座、面板应水平，同一位置的开关、插座应在同一高度。3.4动力系统：3.4.1动力系统基本施工程序图：
