《江苏某上市集团住宅地产项目混凝土缺陷修补施工方案.doc》由会员分享，可在线阅读，更多相关《江苏某上市集团住宅地产项目混凝土缺陷修补施工方案.doc（15页珍藏版）》请在第壹文秘上搜索。

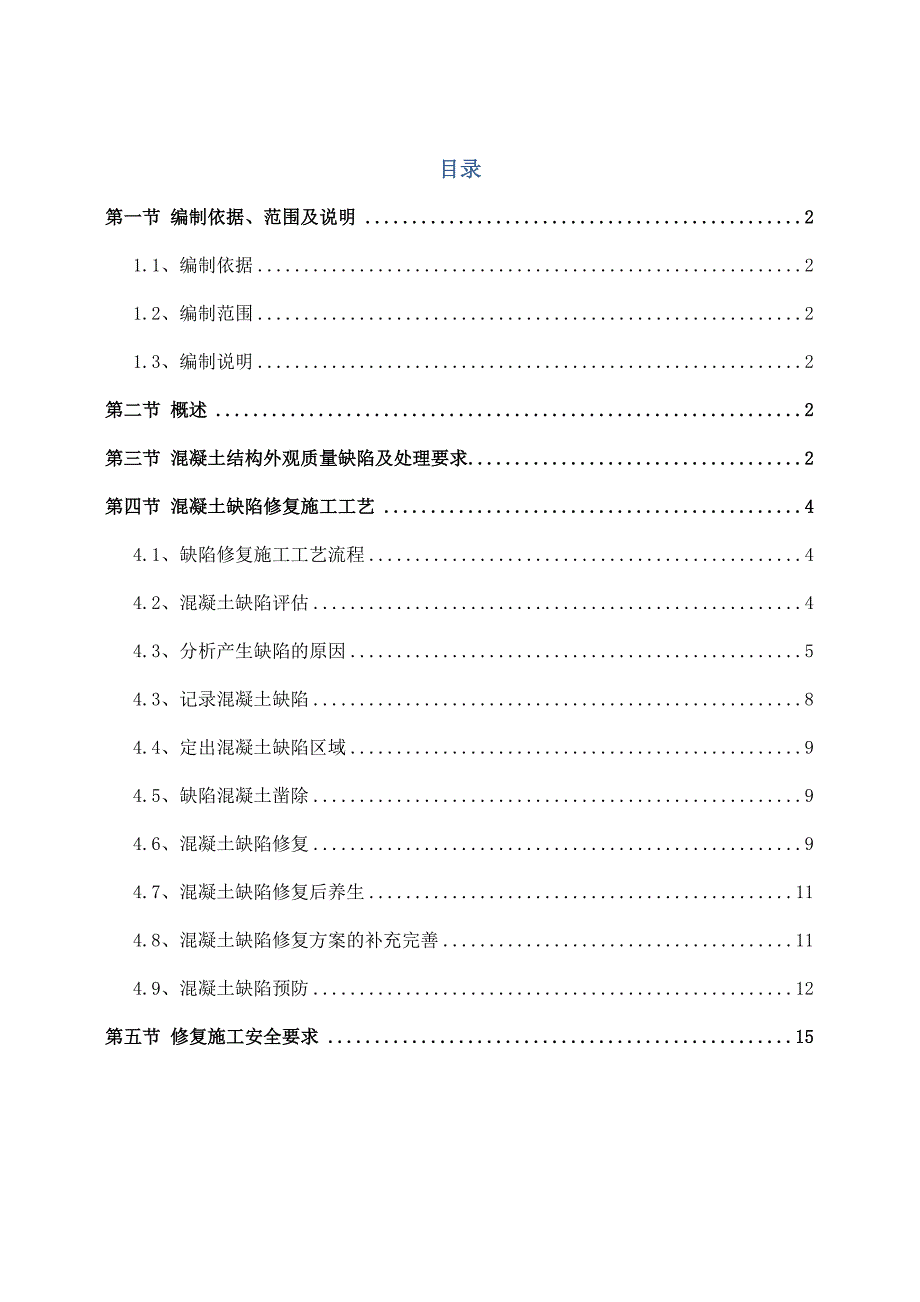

1、句容碧桂园凤凰城地块六总承包工程一标段工程混凝土缺陷修补施工方案 中国建筑第五工程局 上海建设有限公司 编制人： 审批人： 日 期： 目录第一节 编制依据、范围及说明21.1、编制依据21.2、编制范围21.3、编制说明2第二节 概述2第三节 混凝土结构外观质量缺陷及处理要求2第四节 混凝土缺陷修复施工工艺44.1、缺陷修复施工工艺流程44.2、混凝土缺陷评估44.3、分析产生缺陷的原因54.3、记录混凝土缺陷84.4、定出混凝土缺陷区域94.5、缺陷混凝土凿除94.6、混凝土缺陷修复94.7、混凝土缺陷修复后养生114.8、混凝土缺陷修复方案的补充完善114.9、混凝土缺陷预防12第五节 修

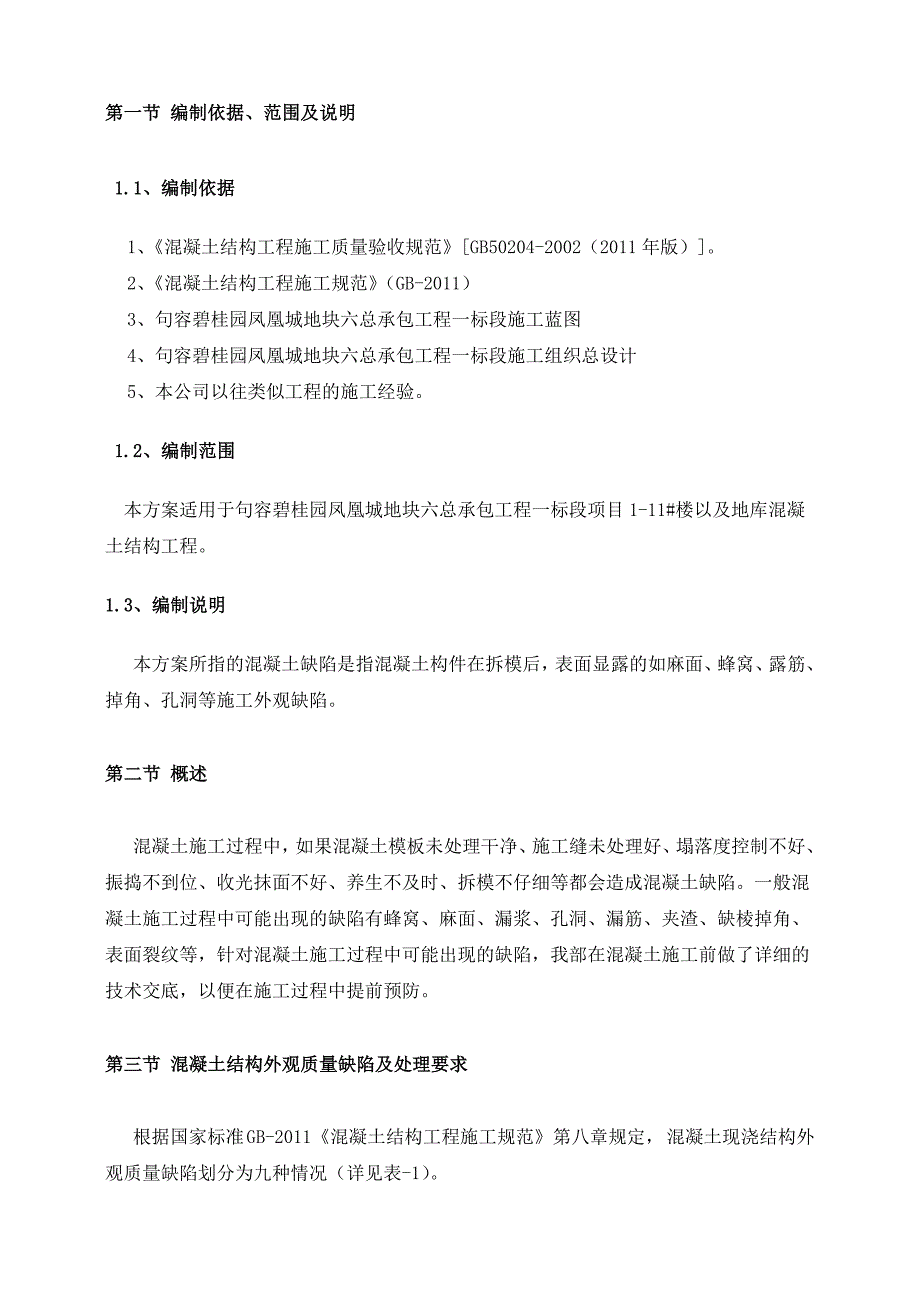

2、复施工安全要求15第一节 编制依据、范围及说明 1.1、编制依据 1、混凝土结构工程施工质量验收规范GB50204-2002（2011年版）。2、混凝土结构工程施工规范（GB-2011）3、句容碧桂园凤凰城地块六总承包工程一标段施工蓝图4、句容碧桂园凤凰城地块六总承包工程一标段施工组织总设计5、本公司以往类似工程的施工经验。 1.2、编制范围 本方案适用于句容碧桂园凤凰城地块六总承包工程一标段项目1-11#楼以及地库混凝土结构工程。 1.3、编制说明本方案所指的混凝土缺陷是指混凝土构件在拆模后，表面显露的如麻面、蜂窝、露筋、掉角、孔洞等施工外观缺陷。 第二节 概述 混凝土施工过程中，如果混凝土
3、模板未处理干净、施工缝未处理好、塌落度控制不好、振捣不到位、收光抹面不好、养生不及时、拆模不仔细等都会造成混凝土缺陷。一般混凝土施工过程中可能出现的缺陷有蜂窝、麻面、漏浆、孔洞、漏筋、夹渣、缺棱掉角、表面裂纹等，针对混凝土施工过程中可能出现的缺陷，我部在混凝土施工前做了详细的技术交底，以便在施工过程中提前预防。第三节 混凝土结构外观质量缺陷及处理要求 根据国家标准 GB-2011混凝土结构工程施工规范第八章规定， 混凝土现浇结构外观质量缺陷划分为九种情况（详见表-1）。 现浇结构外观质量缺陷 表-1名称现象严重缺陷一般缺陷露筋构件内钢筋未被混凝土包裹而外露纵向受力钢筋有外露其他钢筋有少量外露蜂
4、窝混凝土表面缺少水泥砂浆而形成外露构件主要受力部位有蜂窝其他部位有少量蜂窝孔洞混凝土中孔穴深度和长度均超过保护层厚度构件主要受力部位有孔洞其他部位有少量孔洞夹渣混凝土中夹有杂物且深度超过保护层厚度构件主要受力部位有夹渣其他部位有少量夹渣疏松混凝土中局部不密实构件主要受力部位疏松其他部位有少量疏松裂缝裂缝从混凝土表面延伸至混凝土内部构件主要受力部位有影响结构性能或使用功能的裂缝其他部位有少量不影响结构性能或使用功能的裂缝连接部位缺陷构件连接处混凝土缺陷及连接钢筋、连接件松动连接部位有影响结构传力性能的缺陷连接部位有基本不影响结构传力性能的缺陷外形缺陷缺棱掉角、棱角不直、翘曲不平、飞边凸肋等清水混
5、凝土构件有影响使用功能或装饰效果的外形缺陷其他混凝土构件有不影响使用功能的外形缺陷外表缺陷构件表面麻面、掉皮、起砂、沾污等具有重要装饰效果的清水泥凝土构件有外表缺陷其他混凝土构件有不影响使用功能的外表缺陷现浇混凝土结构拆模后，应对其外观质量和尺寸偏差进行检查，做出记录，并应及时按施工技术方案对缺陷进行处理。现浇结构的外观质量不应有严重缺陷，对已经出现的严重缺陷，施工单位提出技术处理方案，并经监理（建设）单位认可后进行处理。混凝土外观质量不宜有一般缺陷，对于已出现的一般缺陷，应有施工单位按技术处理方案进行处理。对已经处理的部位，应重新检查验收。第四节 混凝土缺陷修复施工工艺 4.1、缺陷修复施工
6、工艺流程 混凝土缺陷修复施工工艺流程图评估混凝土缺陷分析产生缺陷的原因记录混凝土缺陷定出混凝土缺陷区域准备修补材料凿除缺陷混凝土增加锚固钢筋混凝土缺陷修补监理工程师旁站修补混凝土养护根据已修复缺陷经验补充完善混凝土修复方案4.2、混凝土缺陷评估混凝土结构模板拆除后，应有监理（建设）单位、施工单位对外观质量进行检查，对出现的外观质量缺陷，根据其对结构性能和使用功能影响的严重程度，按表-1进行评估确定，并做出记录，然后按照批准的施工 技术方案进行处理。 4.3、分析产生缺陷的原因混凝土的外观质量缺陷一般有麻面、蜂窝、漏浆、孔洞、露筋、夹渣 、缺棱掉角、表面裂纹等几种现象，以下针对不同缺陷产生的原因
7、逐一进行分析及修补处理方法。 4.2.1、麻面现象麻面现象：为混凝土表面局部漏浆、粗糙、存在许多小凹坑的现象，但无钢筋和石子外露。产生原因：（1）模板表面粗糙或清理不干净，粘有干硬水泥砂浆等杂物，拆模时混凝土表面被粘损。（2）、模板缝隙拼装不严实，灌注混凝土时缝隙漏浆。（3）、混凝土振捣不密实，混凝土中的气泡未排出，一部分气泡停留在模 板表面。 修补方法：4.2.2、蜂窝现象蜂窝现象：为混凝土表面麻面现象严重，局部酥松，砂浆少石子多，石子之间出现空隙，形成蜂窝状的孔洞。产生原因：（1）、混凝土搅拌时间短，没有拌和均匀，混凝土和易性差，振捣不密实。（2）、未按操作规程灌注混凝土，下料不当，造成石
8、子集中，振捣不出水泥浆，造成混凝土离析。（3）、混凝土一次下料过多，没有分段、分层灌注，振捣不实或下料与振 捣不协调，下层未振捣或振捣不到位就灌注上层混凝土。（4）、模板缝隙未堵好，或模板支设不牢固，振捣混凝土时模板移位，造 成严重漏浆。修补方法：4.2.3、孔洞现象孔洞现象：为混凝土结构内部有空隙，局部没有混凝土或者是蜂窝缺陷过多过于严重。产生原因：（1）在钢筋密集处或预埋件处，混凝土灌注不畅通，不能充满模板间隙。（2）未按顺序振捣混凝土，产生漏振。（3）混凝土离析，砂浆分离，石子成堆，或严重跑浆。（4）混凝土工程施工组织不好，未按施工顺序和施工工艺认真操作。（5）混凝土中有硬物和杂物掺入，
9、或木块等大件料具掉入混凝土中。（6）不按规定下料，吊斗直接将混凝土卸入模板内，一次下料过多，下 部因振捣棒振捣作用半径达不到，形成松散状态。 修补方法：4.2.4、露筋现象露筋现象：钢筋混凝土结构内部的主筋、副筋或箍筋等没有被混凝土包裹而外露的缺陷。产生原因：（1）混凝土灌注振捣时，钢筋垫块移位或垫块太少甚至漏放，钢筋紧贴模板。（2）钢筋混凝土结构断面较小，钢筋过密，如遇大石子卡在钢筋上，混凝土水泥砂浆不能充满钢筋周围。（3）因配合比不当混凝土产生离析，振捣部位缺浆或模板严重漏浆。（4）混凝土振捣时，振捣棒撞击钢筋，使钢筋移位。（5）混凝土保护层振捣不密实、混凝土表面失水过多、拆模过早等，拆
10、模时混凝土缺棱掉角所致。修补方法：4.2.5、缺棱掉角现象缺棱掉角现象：为混凝土拒不掉落、不规整，棱角有缺陷。产生原因：（1）常温施工时，过早拆除承重模板。（2）拆模时受外力作用或重物撞击，或保护不好，棱角被碰掉。（3）冬季施工时，混凝土局部受冻。 修补方法：4.2.6、夹渣现象夹渣现象：为混凝土内部有杂物且深度超过保护层厚度，造成结构整体性不良，杂物来源有两种情况，一种是原材料中的杂物，另一种是施工现 场遗留下的杂物。产生原因：（1）砂、石等原材料中局部含有较多的泥块未及时清除。（2）模板安装完毕后，现场遗留大量的垃圾杂物如锯末、木屑、小方木 块等，工程用水冲洗时不仔细，大量的垃圾杂物聚集在
11、一处，最后未及时清理。（3）现场工人的掉落工具、支撑小方木等杂物及丢弃的小模板等卡在钢筋中未作处理。修补方法：4.2.7、疏松现象疏松现象：前述的蜂窝麻面、孔洞、夹渣等质量缺陷都同时不同程度地存在疏松现象，而单独存在的疏松现象，混凝土外观颜色、光泽度、粘结性能甚至凝结时间等均与正常混凝土差异明显，混凝土结构内部不密实，强度很低。 产生原因：（1）混凝土漏振。（2）水泥强度很低而又计量不准，或混凝土搅拌站因设备故障造成矿物掺合料掺量达到65%以上，此时混凝土砂浆粘结性能极差，强度很低。（3）严寒天气，现浇混凝土未做保温措施，造成混凝土早期冻害，出现松散，强度极低。修补方法： 4.2.8、裂缝现象
12、裂缝现象：混凝土原生的微细裂纹，对结构和使用影响不大，可以不修补。但是必须防治产生宽度大于0.2mm的表面裂缝。产生原因：（1）干缩裂缝多出现在混凝土养护结束后的一段时间或是混凝土浇筑完 毕后的一周左右。水泥砂浆中水分的蒸发会产生干缩，且这种收缩是不可逆的。干缩裂缝的产生主要是由于混凝土内外水分蒸发程度不同而导致变形不同的结果。干缩裂缝多为表面性的平行线状或网状浅细裂缝，宽度多在0.050.2mm之间，大体积混凝土中平面部位多见。混凝土干缩主要和混凝土的水灰比、水泥的成分、水泥的用量、集料的性质和用量、外加剂 的用量等有关。（2）塑性收缩是指混凝土在凝结之前，表面因失水较快而产生的收缩。塑性收
13、缩裂缝一般在干热或大风天气出现，裂缝多呈中间宽两端细且长短不一、互不连贯状态。其产生的主要原因为：混凝土在终凝前几乎没有强度或强度很小，或者混凝土刚刚终凝而强度很小时，受高温或较大风力的影响，混凝土表面失水过快，造成毛细管中产生较大的负压而使混凝土体积急剧收缩，而此时混凝土的强度又无法抵抗其本身收缩，因此产生龟裂。影响混凝土塑性收缩开裂的主要因素有水灰比、混凝土的凝结时间、环境 温度、风速、相对湿度等等。（3）沉陷裂缝的产生是由于结构地基土质不匀、松软，或回填土不实或浸水而造成不均匀沉降所致；或者因为模板刚度不足，模板支撑间距过大或支撑底部松动等所致，特别是在冬季，模板支撑在冻土上，冻土化冻后
14、产生不均匀沉降，致使混凝土结构产生裂缝。此类裂缝多为深进或贯穿性裂 缝，其走向与沉陷情况有关，一般沿与地面垂直或呈3045角方向发展，较大的沉陷裂缝，往往有一定的错位，裂缝宽度往往与沉降量成正比关系。裂缝宽度受温度变化的影响较小。地基变形稳定之后，沉陷裂缝也基本趋于稳定。（4）温度裂缝多发生在大体积混凝土表面或温差变化较大地区的混凝土结构中。温度裂缝的走向通常无一定规律，大面积结构裂缝常纵横交错；梁板类长度尺寸较大的结构，裂缝多平行于短边；深入和贯穿性的温度裂缝一般与短边方向平行或接近平行，裂缝沿着长边分段出现，中间较密。裂缝宽度大小不一，受温度变化影响较为明显，冬季较宽，夏季较窄。高温膨胀引起的混凝土温度裂缝是通常中间粗两端细，而冷缩裂缝的粗细变化不太明显。此种裂缝的出现会引起钢筋的锈蚀，混凝土的碳化，降低混凝土的抗冻融、抗疲劳及抗渗能力等。（5）化学反应引起的裂缝为混凝土拌和后会产生一些碱性离子，这些离子与某些活性骨料产生化学反应并吸收周围环境中的水而体积增大，造成混凝土酥松、膨胀开裂。 这种裂缝一般出现在混凝土结构使用期间，一旦出现很难补救，因此应在施工中采取有效措施进行预防。 修补方法：4.2.9、连接部位缺陷现象连接部位缺陷现
