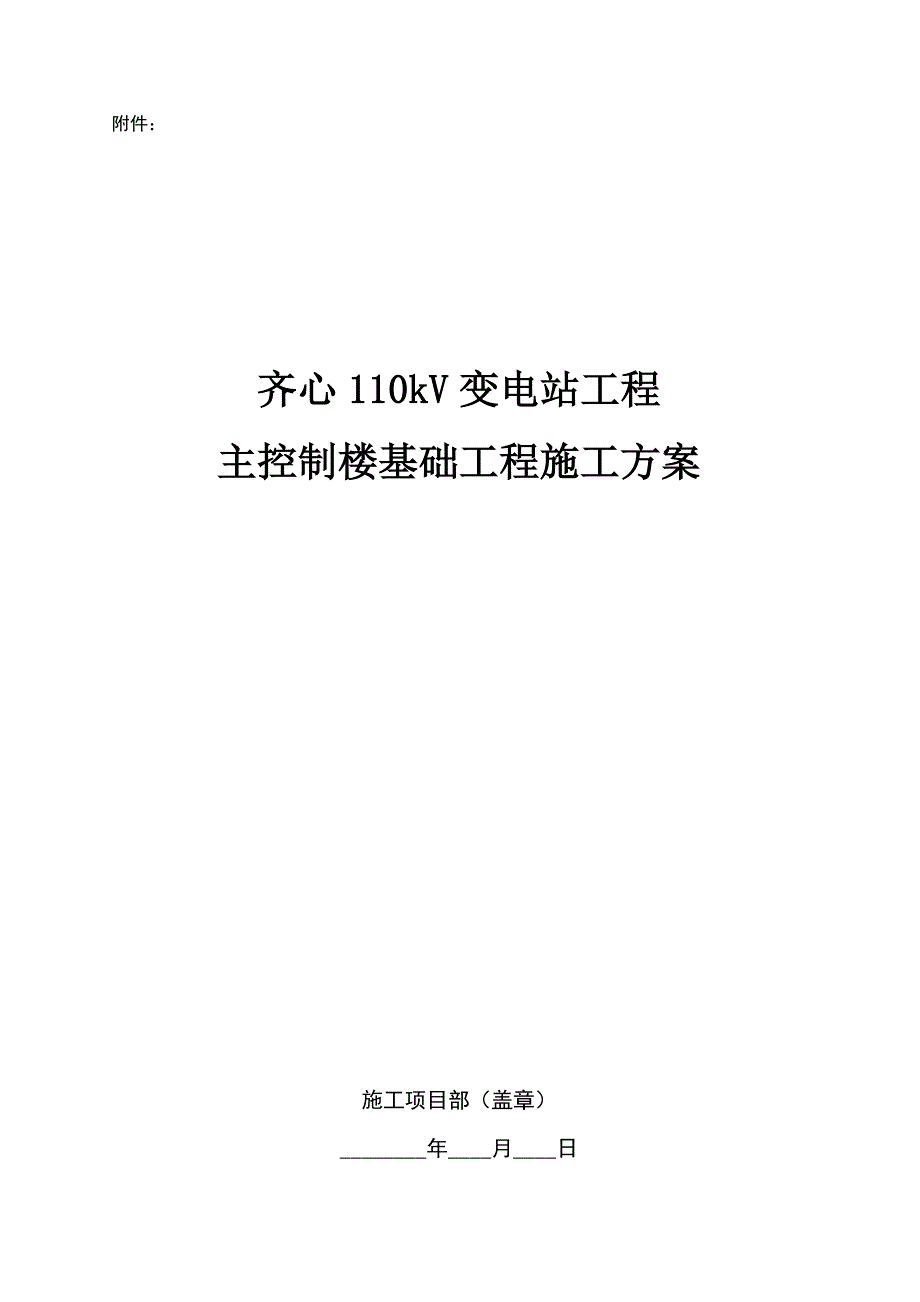

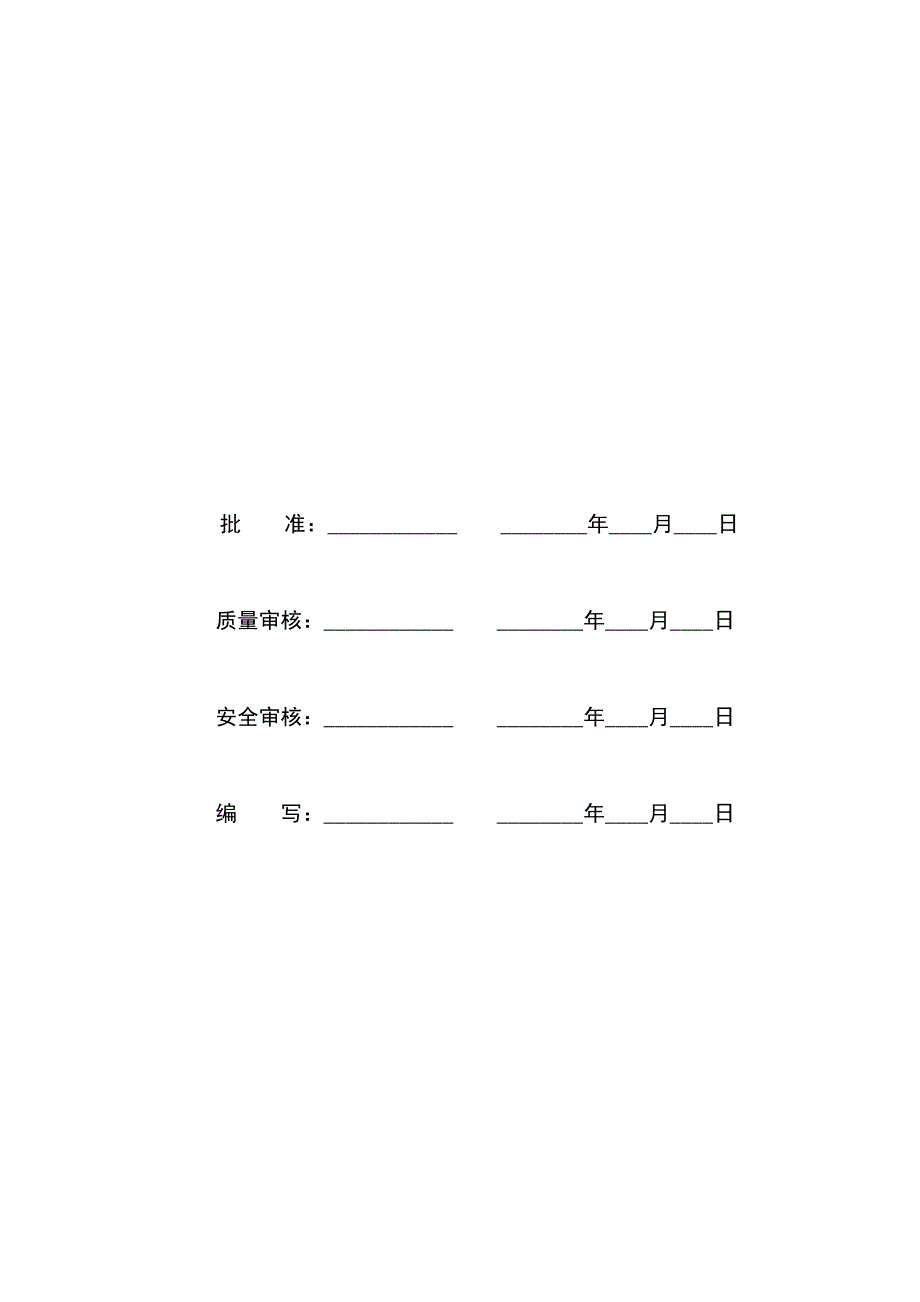

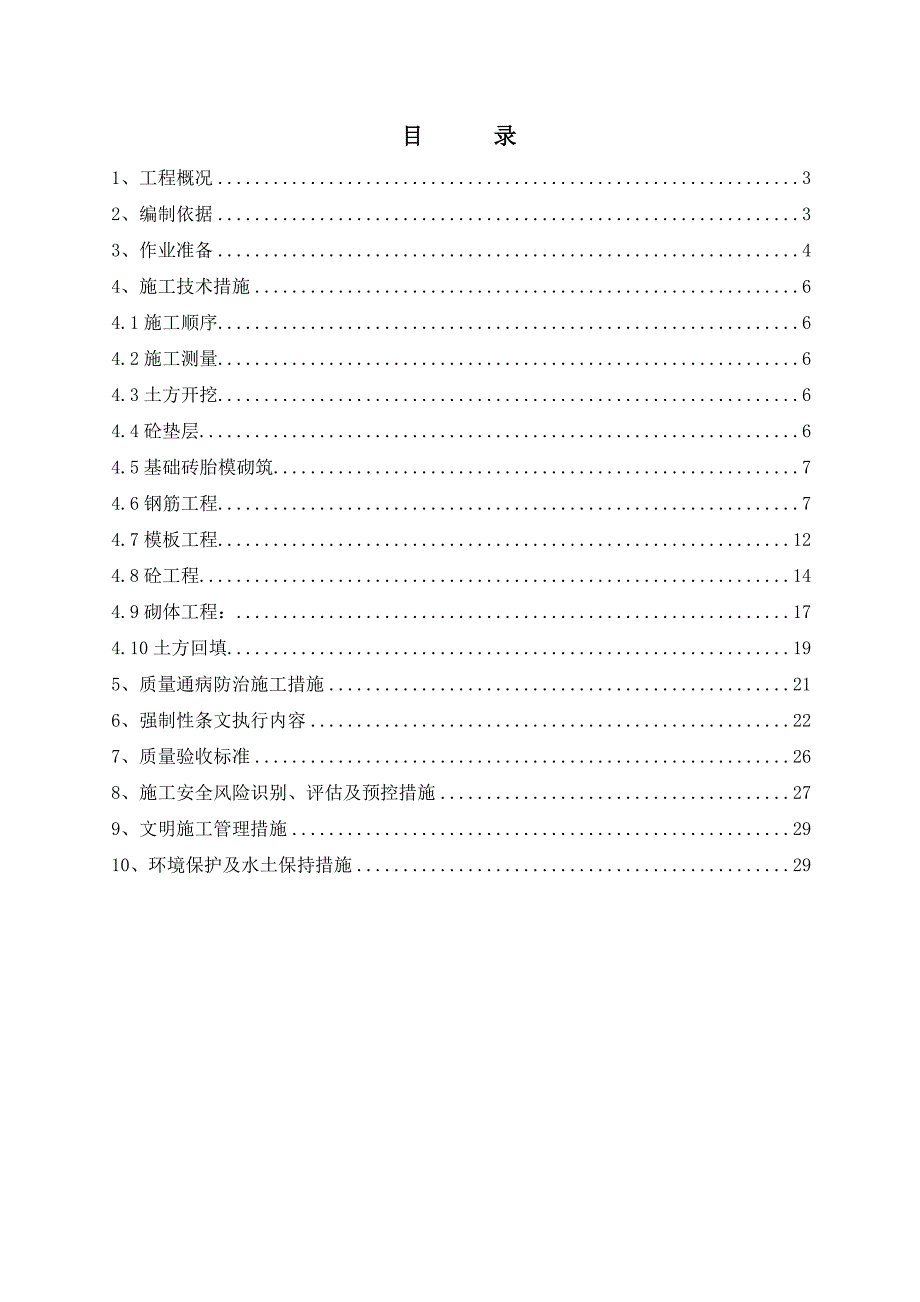

1、附件：齐心110kV变电站工程主控制楼基础工程施工方案施工项目部（盖章）_年_月_日批 准：_ _年_月_日 质量审核：_ _年_月_日 安全审核：_ _年_月_日 编 写：_ _年_月_日目 录1、工程概况32、编制依据33、作业准备44、施工技术措施64.1施工顺序64.2施工测量64.3土方开挖64.4砼垫层64.5基础砖胎模砌筑74.6钢筋工程74.7模板工程124.8砼工程144.9砌体工程：174.10土方回填195、质量通病防治施工措施216、强制性条文执行内容227、质量验收标准268、施工安全风险识别、评估及预控措施279、文明施工管理措施2910、环境保护及水土保持措施29
2、齐心110kV变电站主控制楼基础工程施工方案1、工程概况 新建齐心110kV变电站工程位于宝应县城北，花庄村农庄组，为全室内变电站，采用钢筋混凝土框架结构，其中主楼地上局部3层，地下1层；总占地面积3329m，建筑周围设4m宽环形消防车道；建筑面积为3055.18 m，包括地下室、地上建筑面积，建筑高度为16.40m；建筑耐久年限为50年，抗震设防烈度为六度，耐火等级地上二级，地下一级。2、编制依据国家电网公司基建质量管理规定国网（基建/2）112-2013输变电工程安全文明施工标准（Q/GDW250-2009）国家电网公司输变电工程标准工艺管理办法国家电网基建20121587号国家电网公司输
3、变电优质工程评定办法国家电网基建20121432号国家电网建设工程安全管理评价方法（国家电网基建20111015号）国家电网公司基建安全管理规定（国家电网基建20111753号）国家电网公司电网工程施工安全风险识别、评估及控制办法（试行）（国家电网基建20111758号）关于利用数码照片资料加强输变电工程安全质量过程控制的通知（基建安全200725号）国家电网公司电力建设起重机械安全管理重点措施（试行）国家电网（基建2008696号）关于开展输变电工程施工现场安全通病防治工作的通知（基建安全2010270号）建筑工程施工质量验收统一标准GB50300-20011101000kV变电（换流）站土
4、建工程施工质量及验收评定规程Q/GDW183-2008建筑地基基础工程施工质量验收规范GB50202-2002混凝土结构工程施工质量验收规范GB50204-2002（2011年版）混凝土中钢筋检测技术规程JGJ/T152-2008钢筋机械连接通用技术规程JGJ107-2010砌体结构工程施工质量验收规范GB50203-2011建筑给水排水及采暖工程施工质量验收规范GB50242-2002建筑电气工程施工质量验收规范GB50303-2002地下防水工程质量验收规范GB50208-2011混凝土质量控制标准GB50164-2011混凝土强度检验评定标准GB50107-2010普通混凝土用砂、石质量
5、及检验方法标准JGJ52-2006建筑工程检测试验技术管理规范JGJ190-2010齐心110kV变电站土建工程设计图纸齐心110kV变电站工程项目管理实施规划齐心110kV变电站工程施工创优实施细则齐心110kV变电站工程质量通病防治措施齐心110kV变电站工程强制性条文执行计划3、作业准备3.1、施工前，领会图纸设计要求，以施工图、设计交底记录和图纸会审记录为依据，将图纸设计贯彻到施工过程中去。3.2、根据规范和设计图纸要求，并结合现场实际情况，划分施工段，以便更好的组织施工及确保工程质量。3.3、针对各专业工种（木工、瓦工及钢筋工等）做好技术和安全交底工作。交底内容要充实，具有针对性和指
6、导性，全体参加施工的人员都要参加交底并签名，形成书面交底记录。3.4、编制好成品、半成品、低价易耗品等用料计划，由材料部门做好货源的组织。3.5、混凝土采用商品混凝土，在施工前应计算出主体所用砼的用量，按计划提前联系有质量保证的商品砼公司；并与砼公司签订协议，要求配合比及材料按一致做法进行，确保砼颜色及质量得到控制。3.6、人员组织：根据工程情况，合理组织安排人员进行现场的施工，具体人员安排计划如下：拟配备施工人员数量拟配备施工人员数量施工、技术人员2人架子工10人专职安全员1人瓦工20人专职质检员1人焊工2人专责测量员1人驾驶员2人电工1人木工25人钢筋工20人3.7、机械设备准备：施工中所
7、用到的施工器具、仪器、在使用前全面检查，并经检验合格。施工主要器具：序号设备名称数量序号设备名称数量1插入式振捣棒6台8自卸汽车5辆2潜水泵4台9电焊机2台3钢筋切断机2台10打夯机1台4钢筋弯曲机2台11荧光灯10只5钢筋直螺纹滚丝机1台12汽车泵1台6圆盘锯1台13混凝土搅拌罐车5辆7挖土机2辆3.8、作业计划：2013年11月51015202530土方开挖垫层施工钢筋安装模板安装基础混凝土施工4、施工技术措施4.1施工顺序定位测量放线土方开挖轴线引测砼垫层砌砖胎膜轴线引测钢筋加工、绑扎支模验收基础砼浇筑轴线引测柱、墙钢筋绑扎柱、墙支模顶板支模顶板钢筋绑扎验收回填4.2施工测量4.2.1成
8、立由专业技术人员组成的施工测量小组，负责定位测量、放线测量，保证轴线及标高的准确，符合图纸要求。4.2.2根据建筑规划图，引测建筑物的主轴线，复核无误后，在建筑物四角钉好龙门桩、龙门板，将主轴线引测到龙门板上，基础施工结束后，将其引测到砼现浇柱上，用于引导上部结构施工。4.3土方开挖4.3.1根据现场的设计标高，根据施工图进行放线，由远至近依次开挖。4.3.2开挖前应掌握地下管网和水文情况，必要时派专人监护，防止发生意外情况。4.3.3采用1.2m3挖土机挖土，在开挖过程中，应随时控制基底标高、平面尺寸、基坑位置，开挖时防止超挖，留200mm厚的土不挖，以便在找平后，再进行人工清底找平。4.3
9、.4修整和清底，在基底设计标高距坑边50cm处找出水平点钉上木楔，然后用人工将暂留土层挖走，同时由两端轴线线桩通线，检查距坑边尺寸，确定坑边标准，以此修整坑边，最后清除基底土方。基底修理铲平后立即进行验槽。4.3.5周边基础挖土宽度按照基础外边另加500mm宽操作面以1：0.5放坡，为防止雨水积存坑内，坑口设置拦水坝，在基坑内设置疏干井，用潜水泵及时抽排水。4.4砼垫层基槽验收合格后进行砼垫层的施工。在基坑内按照图纸设计标高钉标高控制桩，然后浇筑100厚C15砼垫层。浇筑时，用平锹铲平，再用平板振动器振捣密实，用2.0m铝合金刮尺刮平，最后用木蟹搓平。覆盖养护24小时，然后继续浇水养护，保持混
10、凝土表面湿润。4.5基础砖胎模砌筑地下室地梁、集水井、底板四周侧模等砖胎模采用MU10混凝土砖、M7.5水泥砂浆砌筑砖胎模，采用240mm厚砖墙，砖胎模应考虑粉刷层及防水保护层厚度，砌筑宽度应为梁、集水井宽+50mm。砖胎模内侧及顶面采用20厚1：2水泥砂浆粉刷，粉刷层在阴、阳角处应抹成半径为5cm的圆弧。待砖墙达到一定强度后，侧面空隙用原土分层压实回填到垫层底标高。4.6钢筋工程4.6.1 钢筋加工1）钢筋进场必须有出厂合格证，并在现场及时取样复试合格后方可使用。2）根据施工图纸及规范要求进行钢筋翻样，经技术负责人对钢筋翻样料单审核后，方可进行加工制作。钢筋加工的形状、尺寸必须符合设计要求及
11、现行施工规范的要求；钢筋的弯钩应按施工图纸中的规定执行，同时也应满足有关标准与抗震设计要求。3）进行钢筋弯曲前，应依据需要加工的钢筋的规格、型号、形状及各部位尺寸准备操作机具、确定操作步骤。对形状复杂的钢筋，应先将各弯曲点位置划出后再进行加工。4）对批量钢筋进行弯曲前，也必须先进行弯试，确定钢筋半成品的各部位尺寸均与配料表标注的尺寸符合后，方可进行批量加工。5）受力钢筋弯钩和弯折： HRB400级钢筋的弯弧内直径不应小于钢筋直径的4倍，弯钩的弯后平直部分长度应符合设计要求；3、钢筋作不大于90的弯折时，弯折处的弯弧内直径不应小于钢筋直径的5倍6）箍筋的末端应做弯钩，弯钩形式符合下列规定：1、箍
12、筋弯钩的弯弧内直径除应满足本表主控项目第4项的规定外，尚应不小于受力钢筋直径；2、箍筋弯钩的弯折角度：对一般结构，不应小于90；对有抗震等要求的结构，应为135；3、箍筋弯后平直部分长度：对一般结构，不宜小于箍筋直径的5倍；对有抗震等要求的结构，不应小于箍筋直径的10倍7）对HRB400，不能反复弯折，以免钢筋弯曲点处发生裂纹。8）钢筋弯曲时，操作人员必须集中注意力，扶钢筋人员应站在安全的角度范围内，防止钢筋回转伤人。9）钢筋制作全部在钢筋场的钢筋棚内完成，人工半成品运至垂直运输机械起吊范围内，由其吊运至每施工作业面附近，以备安装。4.6.2柱钢筋安装1）框架柱的纵向钢筋采用直螺纹连接和电渣压
13、力焊，其中，钢筋直径22的采用直螺纹或电渣压力焊链接，直径16绑扎搭接。2）同一构件中相邻纵筋的连接接头相互错开。机械连接接头连接区段的长度为35d（d为纵向受力钢筋的较大直径）且不小于500mm。同一连接区段内，纵向受力钢筋的接头面积百分率不宜大于50%，受压纵筋可不受限制。3）按照设计图纸要求的间距在柱的对角纵向钢筋上划箍筋定位线，柱底部第一道箍筋的位置在高出板面50mm处，并应注意箍筋加密区的范围，箍筋加密区的高度不应小于柱的长边尺寸和所在楼层柱净高的1/6，且不应小于500mm。4）按照箍筋定位线套箍筋，箍筋封闭口沿柱四角螺旋摆放。5）将箍筋依次向柱顶部移动，由上向下进行绑扎，箍筋与柱纵向钢筋相交处均应正反扣绑扎，扎丝以2圈为最好，扎丝端头一律向柱内，且箍筋平面应与纵向钢筋轴线相互垂直；6）依据设计图纸和质量验收规范进行检查，并按照1000mm在柱箍筋上设置塑料定位卡，保证柱钢筋保护层的厚度；4.6.3墙板钢筋安装1）为保证墙体双层钢筋横平竖直，间距均匀正确，采用构造筋限位，沿墙长水平筋设置两道，底部及距地面500mm高各设置一道。为保证墙体的厚度，对拉螺杆上焊接限位钢筋，外套塑料块。在墙筋绑扎完毕后，校正门窗洞口
