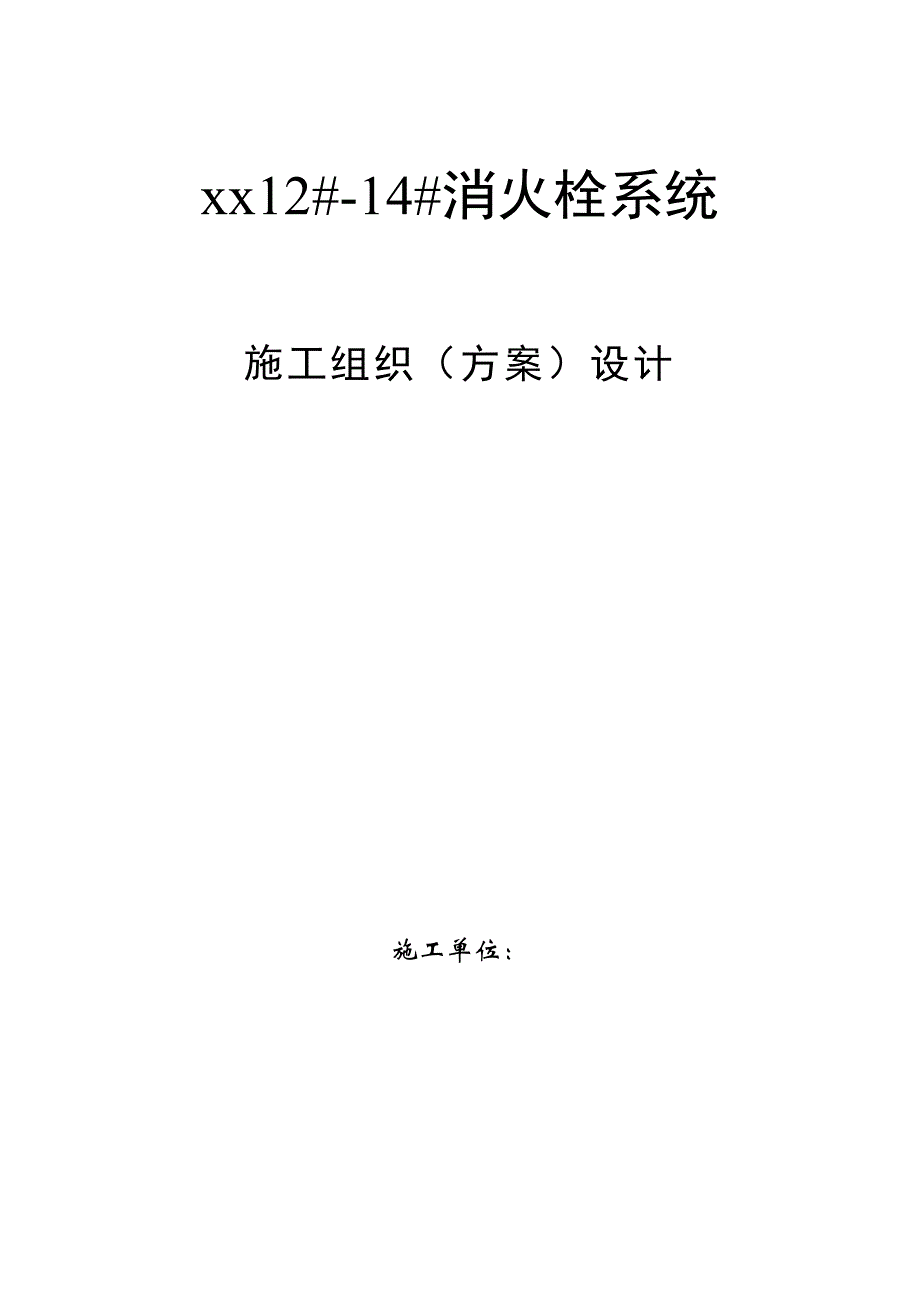

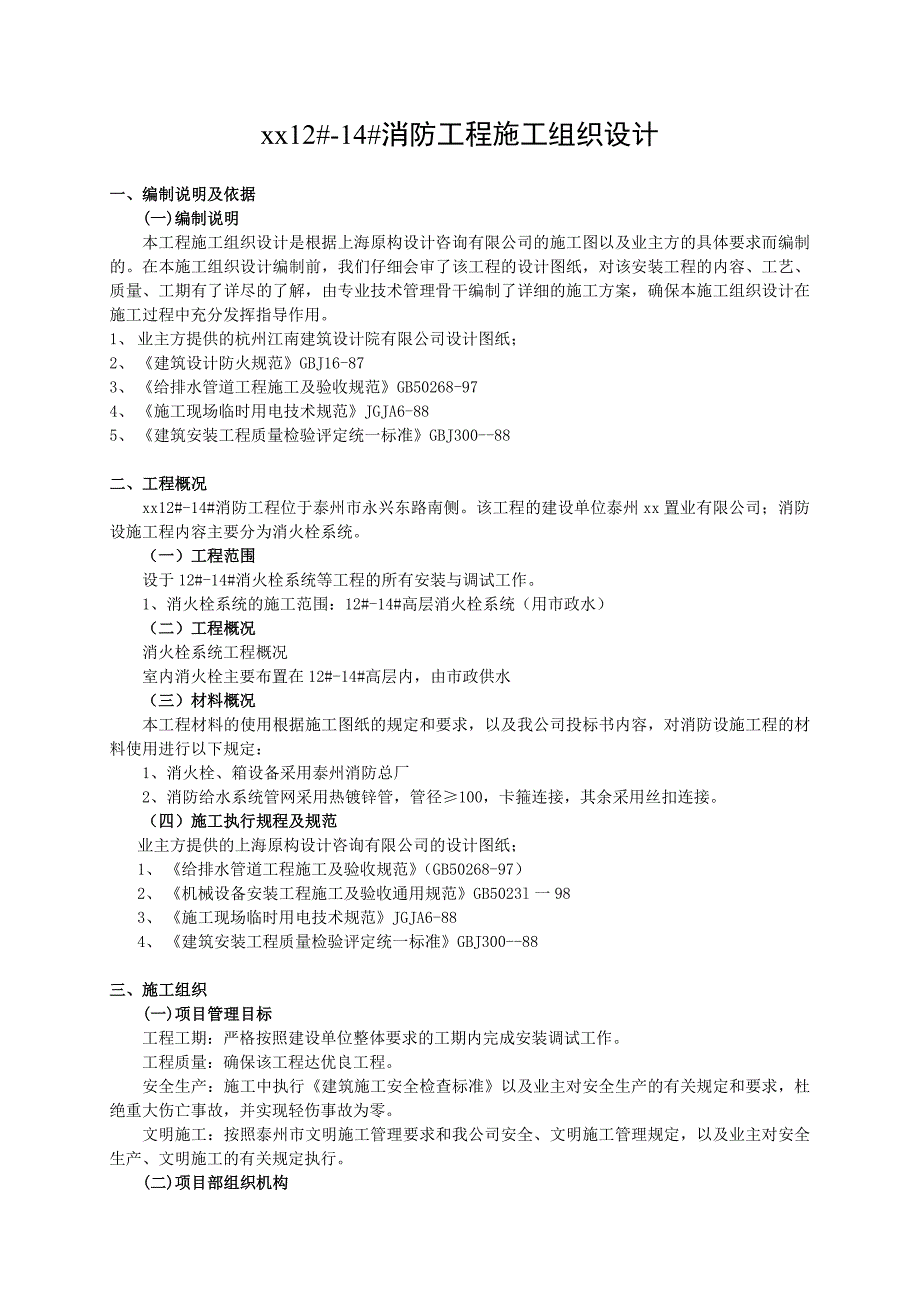

1、xx12#-14#消火栓系统施工组织（方案）设计施工单位： xx12#-14#消防工程施工组织设计一、编制说明及依据 (一)编制说明本工程施工组织设计是根据上海原构设计咨询有限公司的施工图以及业主方的具体要求而编制的。在本施工组织设计编制前，我们仔细会审了该工程的设计图纸，对该安装工程的内容、工艺、质量、工期有了详尽的了解，由专业技术管理骨干编制了详细的施工方案，确保本施工组织设计在施工过程中充分发挥指导作用。1、 业主方提供的杭州江南建筑设计院有限公司设计图纸；2、 建筑设计防火规范GBJ16-873、 给排水管道工程施工及验收规范GB50268-974、 施工现场临时用电技术规范JGJA6
2、-885、 建筑安装工程质量检验评定统一标准GBJ300-88 二、工程概况xx12#-14#消防工程位于泰州市永兴东路南侧。该工程的建设单位泰州xx置业有限公司；消防设施工程内容主要分为消火栓系统。（一）工程范围设于12#-14#消火栓系统等工程的所有安装与调试工作。1、消火栓系统的施工范围：12#-14#高层消火栓系统（用市政水）（二）工程概况消火栓系统工程概况室内消火栓主要布置在12#-14#高层内，由市政供水（三）材料概况本工程材料的使用根据施工图纸的规定和要求，以及我公司投标书内容，对消防设施工程的材料使用进行以下规定：1、消火栓、箱设备采用泰州消防总厂2、消防给水系统管网采用热镀锌
3、管，管径100，卡箍连接，其余采用丝扣连接。（四）施工执行规程及规范业主方提供的上海原构设计咨询有限公司的设计图纸；1、 给排水管道工程施工及验收规范（GB50268-97）2、 机械设备安装工程施工及验收通用规范GB5023l一983、 施工现场临时用电技术规范JGJA6-884、 建筑安装工程质量检验评定统一标准GBJ300-88三、施工组织(一)项目管理目标工程工期：严格按照建设单位整体要求的工期内完成安装调试工作。 工程质量：确保该工程达优良工程。 安全生产：施工中执行建筑施工安全检查标准以及业主对安全生产的有关规定和要求，杜绝重大伤亡事故，并实现轻伤事故为零。 文明施工：按照泰州市文

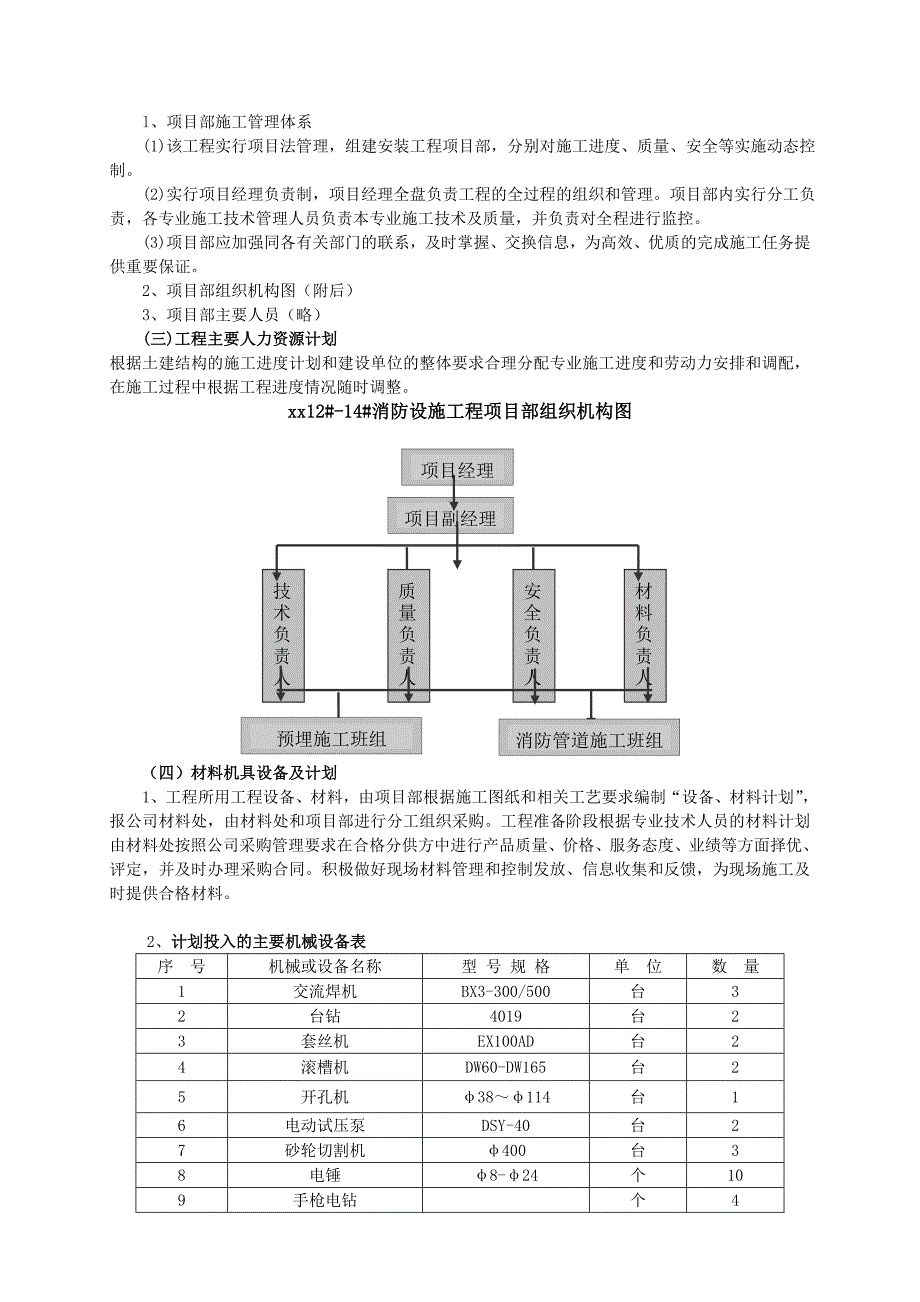

4、明施工管理要求和我公司安全、文明施工管理规定，以及业主对安全生产、文明施工的有关规定执行。 (二)项目部组织机构 l、项目部施工管理体系 (1)该工程实行项目法管理，组建安装工程项目部，分别对施工进度、质量、安全等实施动态控制。 (2)实行项目经理负责制，项目经理全盘负责工程的全过程的组织和管理。项目部内实行分工负责，各专业施工技术管理人员负责本专业施工技术及质量，并负责对全程进行监控。(3)项目部应加强同各有关部门的联系，及时掌握、交换信息，为高效、优质的完成施工任务提供重要保证。2、项目部组织机构图（附后）3、项目部主要人员（略）(三)工程主要人力资源计划根据土建结构的施工进度计划和建设单
5、位的整体要求合理分配专业施工进度和劳动力安排和调配，在施工过程中根据工程进度情况随时调整。xx12#-14#消防设施工程项目部组织机构图项目经理项目副经理材料负责人安全负责人质量负责人技术负责人消防管道施工班组预埋施工班组（四）材料机具设备及计划1、工程所用工程设备、材料，由项目部根据施工图纸和相关工艺要求编制“设备、材料计划”，报公司材料处，由材料处和项目部进行分工组织采购。工程准备阶段根据专业技术人员的材料计划由材料处按照公司采购管理要求在合格分供方中进行产品质量、价格、服务态度、业绩等方面择优、评定，并及时办理采购合同。积极做好现场材料管理和控制发放、信息收集和反馈，为现场施工及时提供合
6、格材料。 2、计划投入的主要机械设备表序 号机械或设备名称型 号 规 格单 位数 量1交流焊机BX3-300/500台32台钻4019台23套丝机EX100AD台24滚槽机DW60-DW165台25开孔机38114台16电动试压泵DSY-40台27砂轮切割机400台38电锤8-24个109手枪电钻个43、试验、检测设备及仪器表序 号机械或设备名称型 号 规 格单 位数 量1标准压力表台22水准仪S2台13对讲机套24水平仪对1 四、施工准备 （一）交接准备公司在工程（项目确定）合同签订后，将及时安排和组织技术负责人、专业技术人员及测量人员会同建设单位、监理公司共同进行工程现场交接，并办理有关技
7、术资料的移交手续。专业技术人员熟悉图纸，做好施工准备工作。参照有关专业图和建筑结构图，以及综合管线图纸，核对管道的坐标,标高是否交叉,管道排列所用的空间是否合理,并协同相关人员及时进行处理。 （二）技术准备 为了使安装工程能够按照设计图纸的要求，顺利地进行施工、生产出符合设计要求的最终建筑产品，开工前由公司工程部负责组织与本工程有关的施工技术入员，充分地了解和掌握设计图纸的设计意图、结构与构造特点的技术要求，同时做到：1、 熟悉、审查施工图纸和有关的设计资料。2、 审查设计图纸是否完整、齐全及设计图纸是否符合国家有关工程建设要求。 3、 审查设计图纸与说明书在内容上是否一致，以及设计图纸与其各
8、组成部分之间有无矛盾和错误。4、 审查建筑总平面图与其它结构图在几何尺寸、坐标、标高、说明等方面是否一致，技术要求是否正确。5、 明确建设期限，合理编制进度计划和劳动力调配，以及工程所用的主要材料、设备的数量、规格、来源和供货日期。6、 根据工程施工质量控制要求，准备和收集适合工程施工需要的质量控制文件（验收规范、标准图集等）和相关资料。（三） 物资准备 1、材料的准备： 材料的准备主要是对施工预算进行分析，并按照施工进度计划要求，对材料名称、规格、使用时间、材料储备、定额和消耗进行汇总，编制出材料需要计划，组织备料，确定仓库、场地堆放所需的面积和组织运输。 2、施工机具的准备 根据施工方案安
9、排施工进度，确定施工机具的类型、数量和进场时间，确定施工机具的供应办法和进场后的存放地点和方式，编制安装机具的需要量计划，分批分期进场，组织运输，确定堆场面积、地点。（四） 施工现场准备1、 我公司根据建设单位和现场情况做好场地准备和布置。2、 施工用电 根据建设方指定电源设置总配电房（或总配电柜），再根据施工用电组织设计（施工准备前阶段编制）布置施工用电回路。3、 临时设施 我公司将根据现场施工和管理实际需要，提出生产、生活临时设施计划，经建设单位（监理单位）审定后实施。五、施工进度计划（一）施工阶段主要工作内容 (1)施工准备阶段：组建项目部，先派准备人员进场，复核检查预埋预留的内容，组织
10、材料进场。设置临时用电、用水、施工场地、各种施工机械，熟悉图纸，编制施工作业指导书，编制安全技术交底书。 (2)施工阶段：按预埋、管道分专业班组同时施工。 (3)调试交工阶段：水系统的试压、冲洗；系统检测调试、专用设备的单体和联动调试等。 (二)施工进度计划 为确保施工进度计划的完成，我公司及项目经理部将加强对施工进度计划的管理工作，以三级网络、四级管理的模式进行。所谓三级网络是指施工总进度网络计划、阶段性网络计划、月施工进度网络计划加上周计划后形成四级管理形式。在管理过程中，以周计划作为实施性计划，在确保周计划完成的前提下，保证月计划、阶段性计划直至总计划的完成。 六、施工方案 预留、预埋施
11、工方法及质量保证措施本工程建筑采用砖混剪结构形式，楼板洞应采用预留方式，因此施工时，必须与土建密切配合，同步施工。结合土建结构方面的技术要求，在土建结构施工时，必须采取一定的技术措施解决管洞预留的问题，保证预埋件、预留孔洞等隐蔽工程的施工质量。1、管道预留洞口管道穿越楼板时，需要有楼板上预留洞口。预留洞口最小尺寸按所需要安装的管道大一级。具体工艺如下：用木盒或套管按预留洞口位置固定在管道穿越的楼板模板上，然后由土建布置钢筋。2、做好管线预埋预留件及孔洞的跟踪保护管理措施组建项目预埋预留件保护管理小组，负责复查图纸，确保尺寸准确无误。在土建进行浇注混凝土时，进行监视，有被损坏的，立即补救，保证不
12、会发生预埋件的漏、错。保护管理小组二十四小时全天侯服务，确保预埋的高准确率，不会影响土建进度。预留、预埋件保护管理由专职质量员监控。3消防水系统施工方法及质量保证措施工工艺流程图预留孔洞放线测量施工准备工作支管安装主干管安装支架制作安装管网冲洗、水压试验消火栓箱安装管道系统试运行与调整系统交验管网调压配合机泵设备测试与调整消火栓系统施工工艺流程4、管道安装：（1）管材选用及连接工艺，室内消火栓立管当管径DN100mm，卡箍连接；当管径DN80mm，丝扣连接。G 卡箍连接：消防水管的管径DN100时，采用卡箍连接；卡箍连接为机械连接，在现场不允许焊接。卡箍连接方式可以满足消防管道的部分伸缩，具有
13、轴向和径向的补偿能力。对于管道卡箍接头见下左图具有较高的质量要求；卡箍在管道的轴向最大补偿能力应不小于3.2mm，最大允许偏转角度不小于106。卡箍接头法兰式螺母圆头椭圆颈螺栓钢管卡箍密封胶圈 G 管道沟槽的加工： 2.16+1.60- 0.79 4.5 8.74 0.76 15.88 0.76 165DN150卡箍连接沟槽密封胶圈位管道沟槽的加工采用专用管道滚槽机进行加工，由于采用卡箍连接的管道的密封主要靠卡箍的夹紧力使卡箍内的密封胶圈被动压制紧贴在管道的外表及未端表面，防止外漏。因此，固定卡箍的沟槽的加工质量对于管道密封性能的好坏有直接的关系。在加工沟槽时应注意沟槽的深度应符合设计要求且不得超标。管道沟槽的加工尺寸见图所示。 加工沟槽的管道在外径、管道的 圆整度、管外径等方面都有严格 的要求，因此对需要进行沟槽加工的管道应进行严格的检验、检测，不符合要求的管道不准使用，管道沟槽的加工应按照以下加工工艺流程进行。钢管下料清理毛刺上滚槽机调整限位钢管滚槽尺寸检查安装连接NOOK
