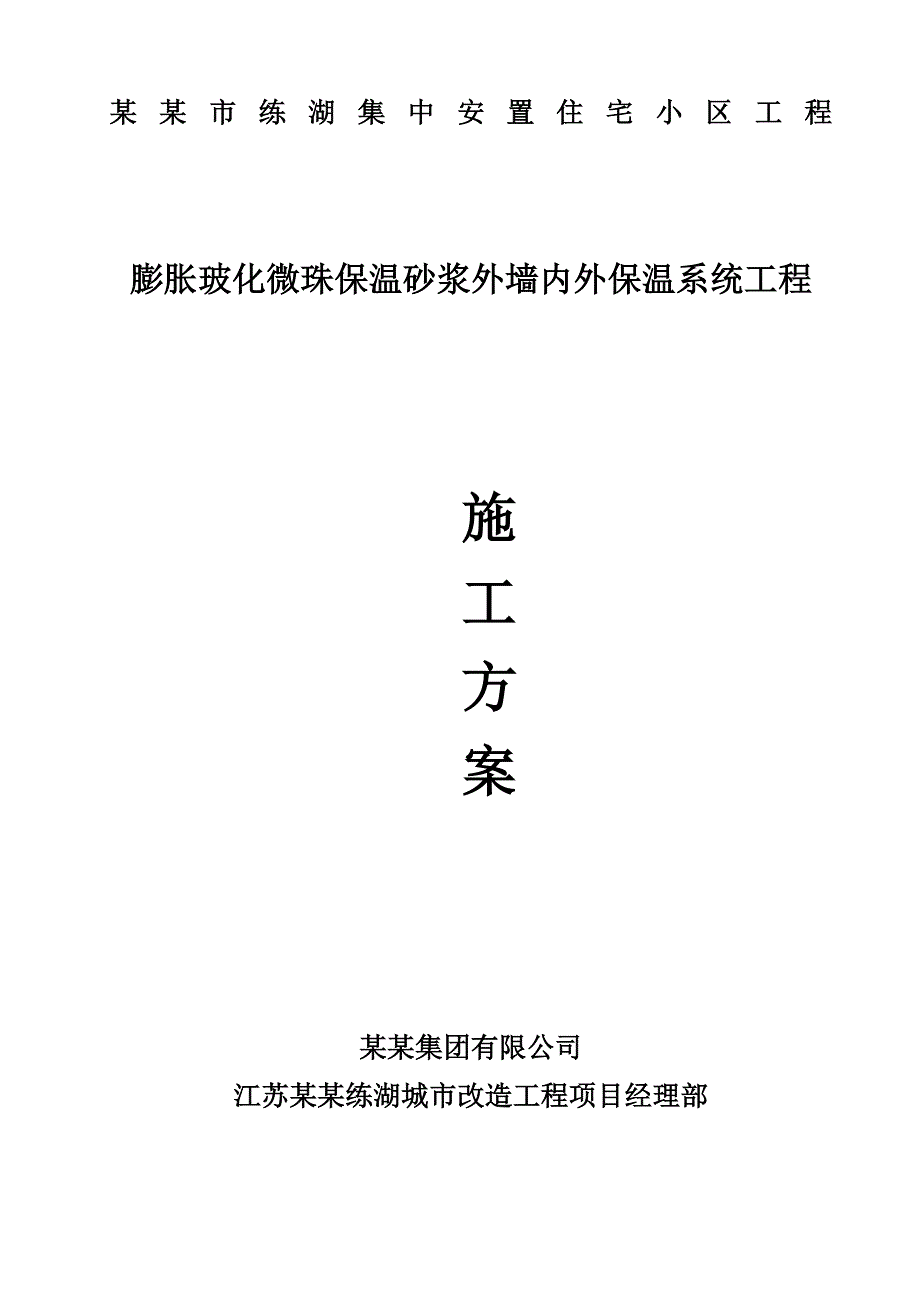

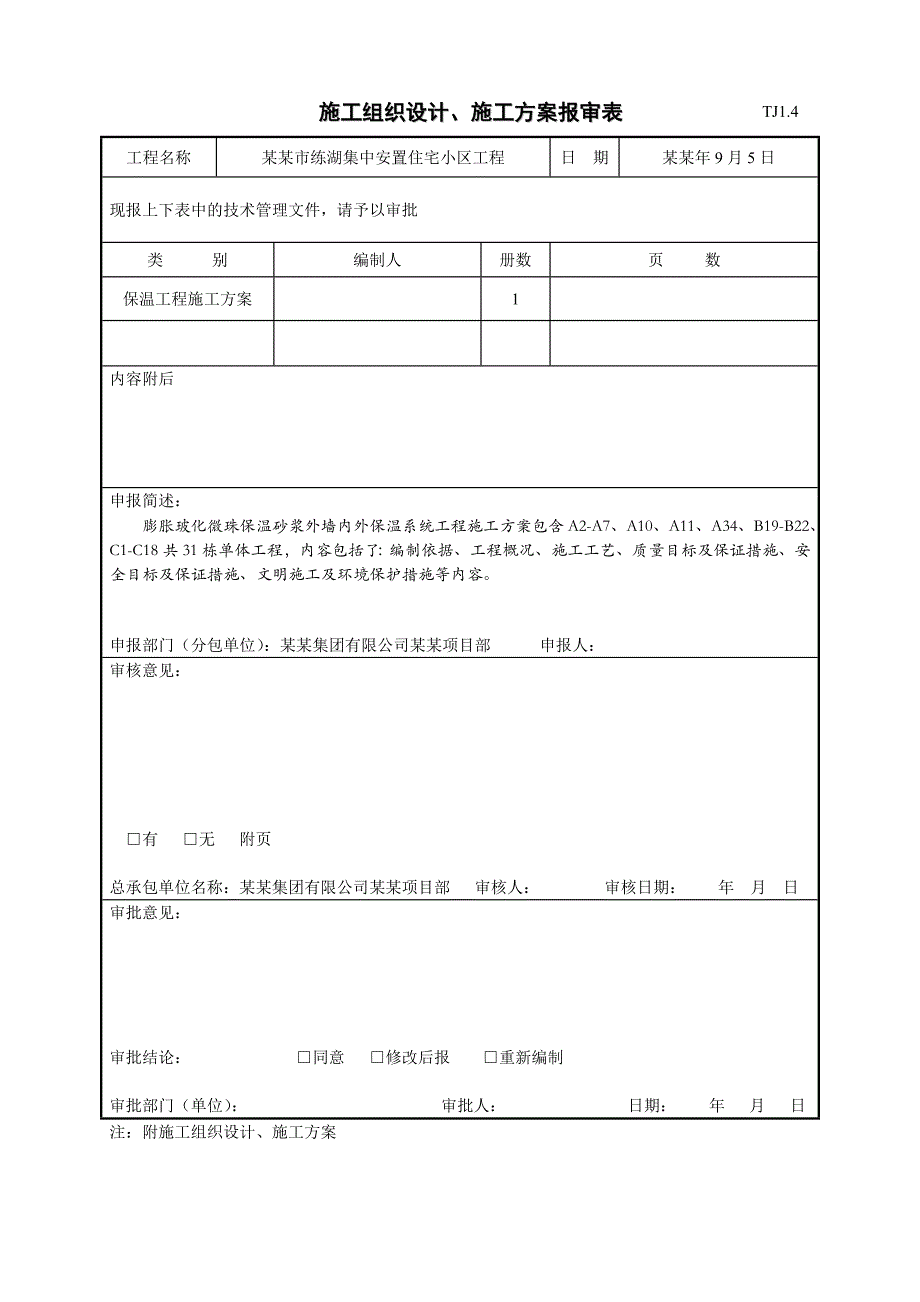

1、某某市练湖集中安置住宅小区工程膨胀玻化微珠保温砂浆外墙内外保温系统工程施工方案某某集团有限公司江苏某某练湖城市改造工程项目经理部TJ1.4施工组织设计、施工方案报审表工程名称某某市练湖集中安置住宅小区工程日 期某某年9月5日现报上下表中的技术管理文件，请予以审批类 别编制人册数页 数保温工程施工方案1内容附后申报简述： 膨胀玻化微珠保温砂浆外墙内外保温系统工程施工方案包含A2-A7、A10、A11、A34、B19-B22、C1-C18共31栋单体工程，内容包括了：编制依据、工程概况、施工工艺、质量目标及保证措施、安全目标及保证措施、文明施工及环境保护措施等内容。申报部门（分包单位）：某某集团有

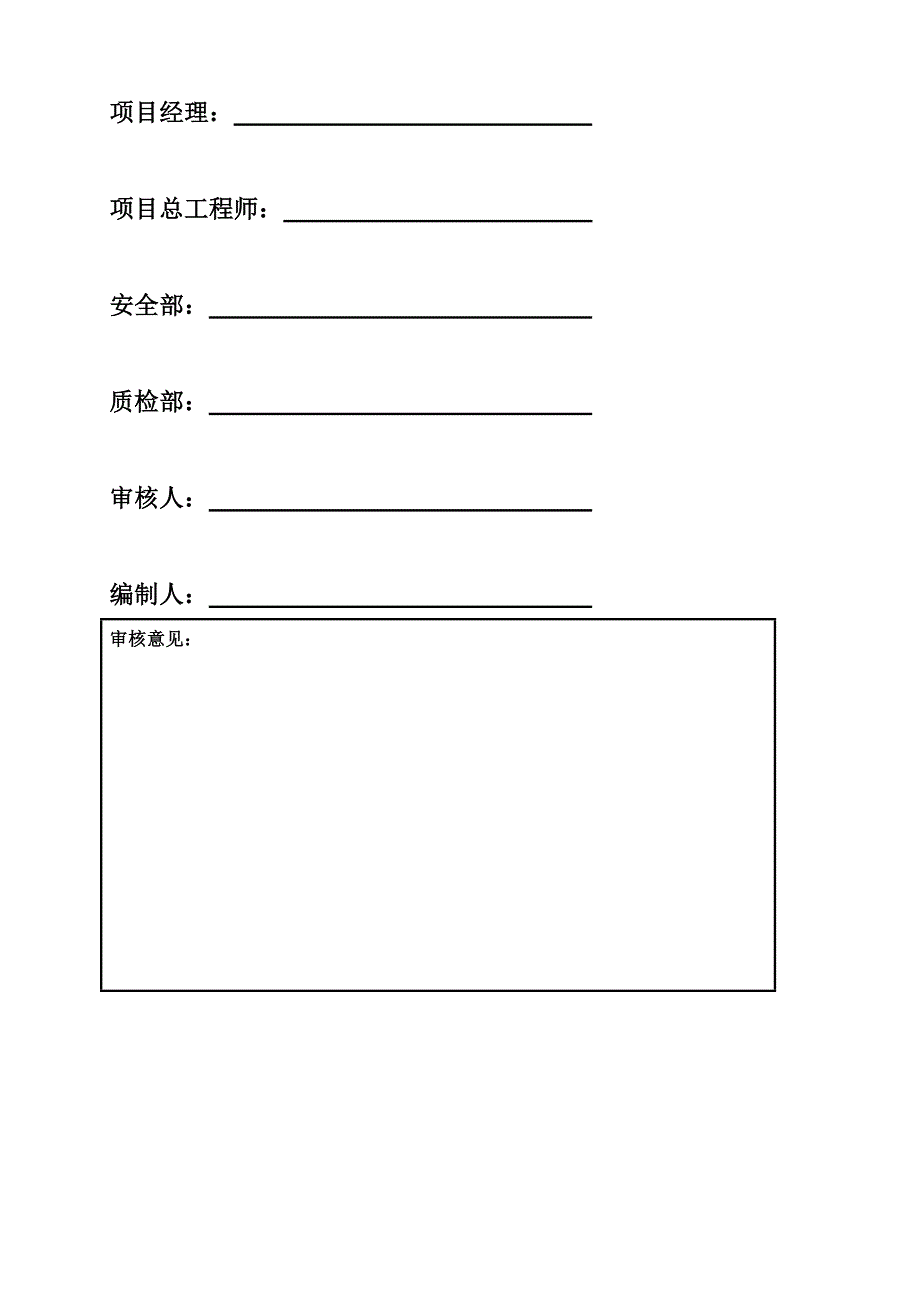

2、限公司某某项目部 申报人：审核意见： 有 无 附页总承包单位名称：某某集团有限公司某某项目部 审核人： 审核日期： 年 月 日审批意见：审批结论： 同意 修改后报 重新编制审批部门（单位）：审批人： 日期： 年 月 日注：附施工组织设计、施工方案项目经理： 项目总工程师： 安全部： 质检部： 审核人： 编制人： 审核意见：目 录1、编制依据.52、工程概况.53、施工工艺.5 3.1外墙外保温施工工艺.5 3.2外墙内保温施工工艺.10 3.3注意事项.124、质量目标及保证措施.135、安全目标及保证措施.156、文明施工及环境保护措施.171、编制依据1.1.GB50300-2001建筑工
3、程施工质量验收统一标准1.2.GB 50411-2007 建筑节能工程施工质量验收规范1.3.DGJ32/J19-2007江苏省民用建筑节能工程施工质量验收规程1.4.02J1211外墙外保温建筑构造（一）1.5.ZJSG/001-2007膨胀玻化微珠保温砂浆外墙外保温操作规程1.6.设计图纸及变更2、工程概况本项目为某某市练湖集中安置住宅小区工程 ，工程地点：江苏某某市北二环路。外墙保温面积：约40万（以施工图纸为准），工程结构形式：框架结构和框架剪力墙结构。本方案包括小区内A2-A7、A10、A11、A34、B19-B22、C1-C18共31栋单体工程。 上述31栋单体外墙均采用内外双层保
4、温系统，外墙内外保温层厚度均为25mm。3.1外墙外保温施工工艺3.1.1、基层墙体准备1）施工前清除墙面浮灰、油污、隔离剂及墙角杂物，并进行界面喷浆处理（所有墙体）。界面剂采用华伟佳公司专用界面剂，现场不得加砂等辅助材料，只需按水灰比0.25:1加水搅拌即可。2）基层墙面，外墙四角，洞口等处的表面平整及垂直度应满足有关施工验收规范的要求，若部分墙面平整度及垂直度不满足规范要求可采用1:3水泥砂浆进行局部找平处理。3）按垂直，水平方向在墙角、阳台栏板等处弹好厚度控制线。4）按厚度控制线，用1:2水泥砂浆做标准厚度灰饼，用保温砂浆作冲筋，间隔适度。5）护角采用1:2水泥砂浆制作。3.1.2、材料
5、配制1）界面砂浆的配制： 界面砂浆采用华伟佳公司的专用界面剂，现场只要按水灰比（0.25：1），先加水，后投料，搅拌45min，即可使用。2）保温砂浆的配制： 按照料浆需水灰重量比（0.851：1）,先将水放入搅拌容器中，再将保温砂浆放入加水后的搅拌容器中，搅拌35min，使料浆成均匀膏状体，即可使用。料浆必须即配即用，配制好的料浆需在60min内用完并不得二次加水使用。3）抗裂砂浆的配制： 按照料浆需水灰重量比（0.200.25：1），先将水放入搅拌容器中，再将本砂浆倒入搅拌容器中，搅拌45min，使料浆成均匀膏状体，静放5min即可使用，料浆必须随配随用，配制好的料浆需在2h内用完。 4）
6、防渗剂的选取： 采用上海曹杨建筑粘合剂厂SB-1型防渗剂。主要成分：聚乙烯醇树脂为主的水性材料。 主要性能指标：粘度（S）涂-4 - 大于等于10 PH- 7.5-9.5 固含量（%）- 大于等于20 最低成膜温度- 10摄氏度 稀释稳定性- 48小时不分层不破乳 材料用量：每平方墙面0.3kg。3.1.3工艺流程： 1）涂料饰面工艺流程基层墙面界面处理测量垂直度、套方、弹控制线做灰饼、冲筋、做口分两层抹保温砂浆弹分格线、开分格槽、涂刷防渗剂、嵌贴滴水槽抹抗裂砂浆（抗裂砂浆未干前铺设160g耐碱网格布，收平即可）刮柔性耐水腻子面层装饰涂料。2)面砖饰面工艺流程基层墙面界面处理测量垂直度、套方、
7、弹控制线做灰饼、冲筋、做口抹保温砂浆涂刷防渗剂抹聚合物罩面砂浆铺设低碳镀锌钢丝网打锚固钉固定在主体墙体上抹聚合物罩面砂浆用专用面砖粘结砂浆粘贴面砖面砖勾缝处理。3.1.4、作业条件：1）主体结构工程全部完工，并经有关部门验收合格。2）门窗框与墙体联结处的缝隙按规范规定嵌塞。3）施工墙面的灰尘、污垢和油渍应清理干净。4）脚手架搭设完成并验收合格。横竖杆与墙面、墙角的间距应保证满足保温层厚度和满足施工要求。5） 施工环境温度不低于5，严禁雨天施工。3.1.5、施工要求：1）不同材料墙体交界处采用网格布加强处理，在外墙变形缝铝板与结构面交接处采用网格布加强。2）在界面处理的墙面上，用配好的保温料浆压
8、抹第一层（厚度不低于1cm），使料浆均匀密实将墙面覆盖，稍干后按设计要求抹至规定厚度2.5cm，再在表面进行收平压实。3）对于外饰涂料的墙体，待保温砂浆干透后（正常气温下7天）在其表面涂刷防渗剂，防渗剂干后在其表面粉刷抗裂砂浆罩面，厚度为6，先粉一层抗裂砂浆，再压入网格布，再粉平压光，使其具有很好的防渗抗裂性能。4）对于外贴面砖的墙体，待保温砂浆干透（正常气温下7天）并涂刷防渗剂后在其表面涂刮上3聚合物抗裂砂浆，铺设低碳镀锌钢丝网，打上锚固钉，固定在主体墙壁上，再涂刮上3的聚合物抗裂砂浆，然后待其干燥后用专用的面砖粘结砂浆粘贴面砖。5）涂料外墙首层外保温的阳角，须用加强型网格布护角处理。其余各
9、层阴角、阳角以及门窗洞口角各部用玻纤网格布搭接增强。面砖外墙阴阳角加强措施均采用热镀锌钢丝网(DHW0.9*12.7*12.7)。具体做法见下图：6） 分隔缝的设置：多层不设置分隔缝，9层小高层在五层楼面设置一道，11层小高层在六层楼面设置一道，15层、20层、25层高层建筑每五层设置一道，30层高层建筑每六层设置一道。分隔缝的设置位置需与楼层分层缝在同一高度。分隔缝宽18mm，深8mm，在施工过程中采用塑料分隔条嵌入，施工完不取出。在分格缝两侧玻纤网格布断开，各搭接150mm，详见右图。7）墙面变形缝位置的处理：根据某某年3月29日下发的关于伸缩缝做法图纸会审记录，变形缝铝板采用35长钢钉中
10、距300固定。由于保温砂浆与铝板难以有效粘结，为了加强变形缝两侧保温砂浆与铝板的粘结，采取在铝板两侧原钢钉中间加设一列35长钢钉中距300，增加的钢钉外露15mm。3.2外墙内保温施工工艺3.2.1、基层墙体准备1）施工前清除墙面浮灰、油污、隔离剂及墙角杂物，并进行界面处理。2）基层墙面，内墙四角，洞口等处的表面平整及垂直度应满足有关施工验收规范的要求。3）按垂直，水平方向在墙角、阳台栏板等处弹好厚度控制线。4）按厚度控制线，用玻化微珠保温砂浆作标准厚度灰饼，冲筋，间隔适度。3.2.2、材料配制1）界面砂浆的配制： 界面砂浆为华伟佳公司研制的专用界面剂，现场只要按水灰比（0.25：1），先加水
11、，后投料，搅拌45min，即可使用。2）保温砂浆的配制： 按照料浆需水灰重量比（0.851：1）,先将水放入搅拌容器中，再将保温砂浆放入加水后的搅拌容器中，搅拌35min，使料浆成均匀膏状体，即可使用。料浆必须即配即用，配制好的料浆需在60min内用完并不得二次加水使用。3）抗裂砂浆的配制： 按照料浆需水灰重量比（0.200.25：1），先将水放入搅拌容器中，再将本砂浆倒入搅拌容器中，搅拌45min，使料浆成均匀膏状体，静放5min即可使用，料浆必须随配随用，配制好的料浆需在2h内用完。3.2.3、工艺流程 1）涂料饰面工艺流程基层墙面界面处理测量垂直度、套方、弹控制线做灰饼、冲筋、做口抹保温
12、砂浆抹抗裂砂浆（抗裂砂浆未干前铺设耐碱网格布，收平即可）刮柔性耐水腻子面层装饰涂料。2） 面砖饰面工艺流程（厨卫）基层墙面界面处理测量垂直度、套方、弹控制线做灰饼、冲筋、做口抹保温砂浆涂刷防渗剂抹聚合物罩面砂浆铺设低碳镀锌钢丝网打锚固钉固定在主体墙体上抹聚合物罩面砂浆用专用面砖粘结砂浆粘贴瓷砖。3.2.4、作业条件1）主体结构工程全部完工，并经验收合格。2）门窗框与墙体联结处的缝隙按规范规定嵌塞。3）施工墙面的灰尘、污垢和油渍应清理干净。3.2.5、施工要求1）在界面处理的墙面上，用配好的保温料浆压抹第一层（厚度不低于1cm），使料浆均匀密实将墙面覆盖，稍干后按设计要求抹至规定厚度2.5cm，再在表面进行收平压实。2）待保温砂浆干透后（正常气温下7天）在其表面粉刷抗裂砂浆罩面，厚度为36，先粉一层抗裂砂浆，再压入网格布，再粉平压光，使其具有很好的抗裂性能。3） 对于贴面砖的墙体，待保温砂浆干透（正常气温下7天）并涂刷防渗剂后在其表面涂刮上3聚合物抗裂砂浆，铺设低碳镀锌钢丝网，打上锚固钉，固定在主体墙壁上，再涂刮上3的聚合物抗裂砂浆，然后待其干燥后用专用的面砖粘结砂浆粘贴面砖。4）涂料内墙阴角以及门窗洞口角各部用玻纤网格布搭接增强，厨卫间阴角及门窗洞口角部采用
