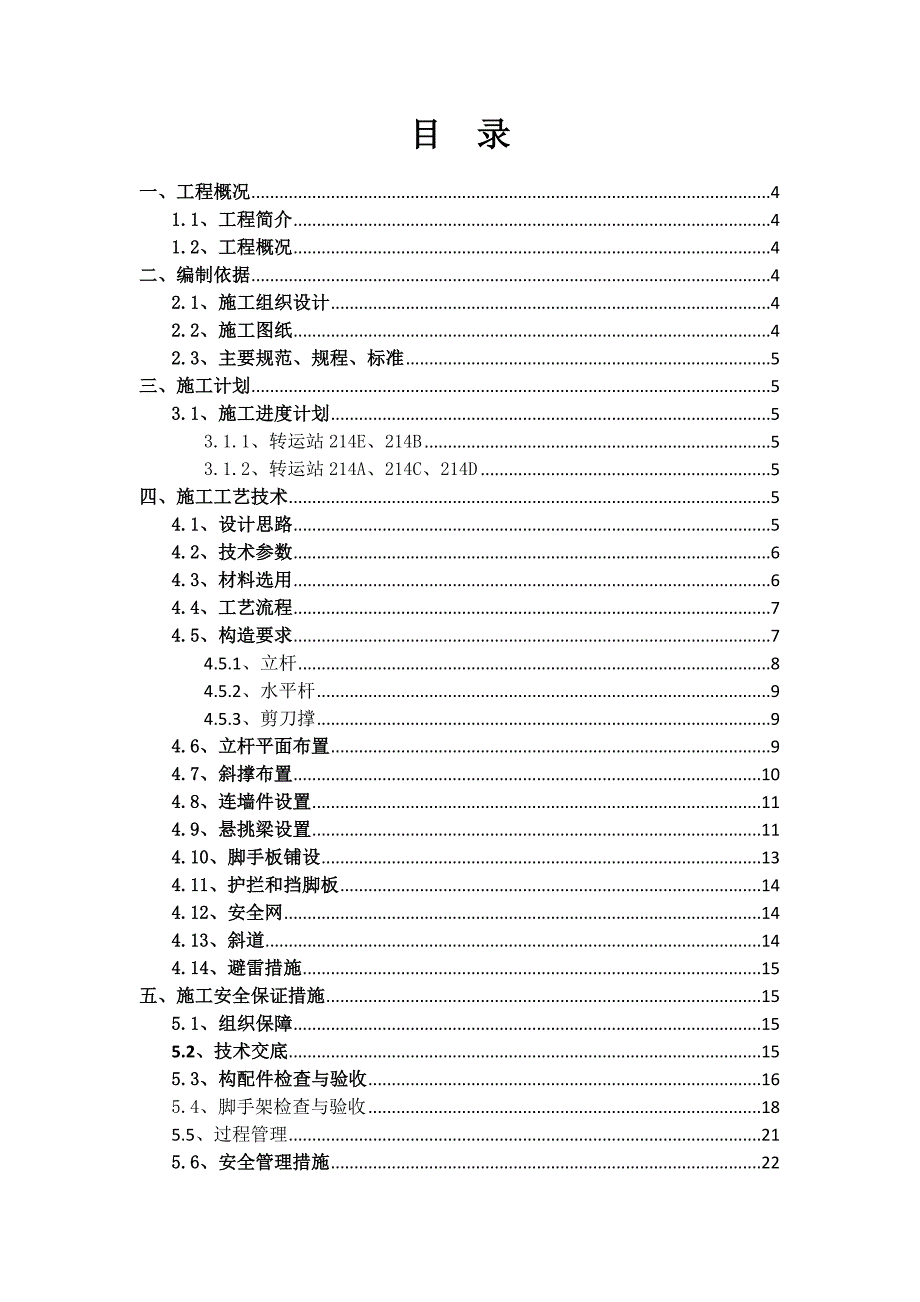

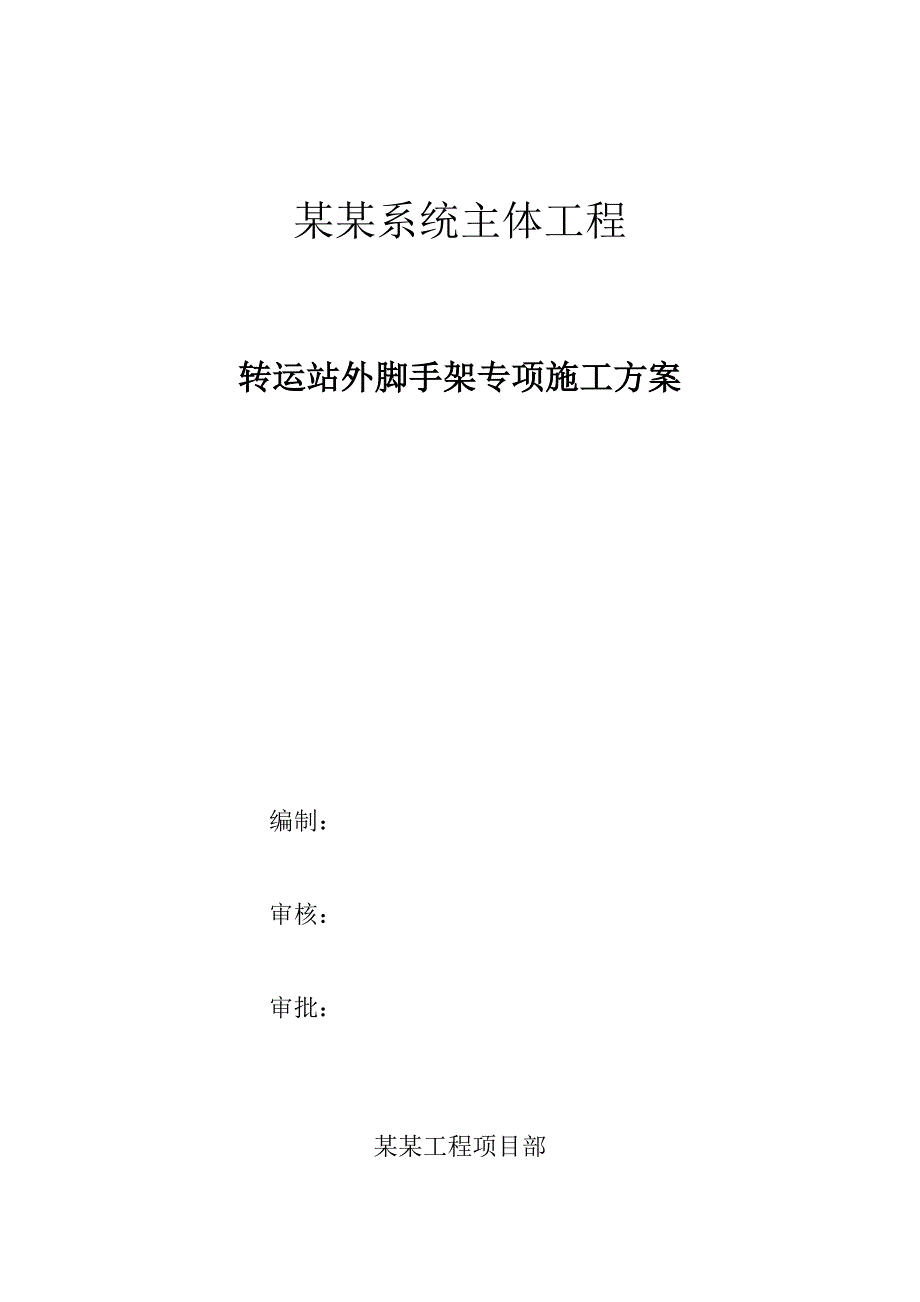

1、某某系统主体工程转运站外脚手架专项施工方案 编制：审核： 审批：某某工程项目部目 录 一、工程概况41.1、工程简介41.2、工程概况4二、编制依据42.1、施工组织设计42.2、施工图纸42.3、主要规范、规程、标准5三、施工计划53.1、施工进度计划53.1.1、转运站214E、214B53.1.2、转运站214A、214C、214D5四、施工工艺技术54.1、设计思路54.2、技术参数64.3、材料选用64.4、工艺流程74.5、构造要求74.5.1、立杆84.5.2、水平杆94.5.3、剪刀撑94.6、立杆平面布置94.7、斜撑布置104.8、连墙件设置114.9、悬挑梁设置114.1

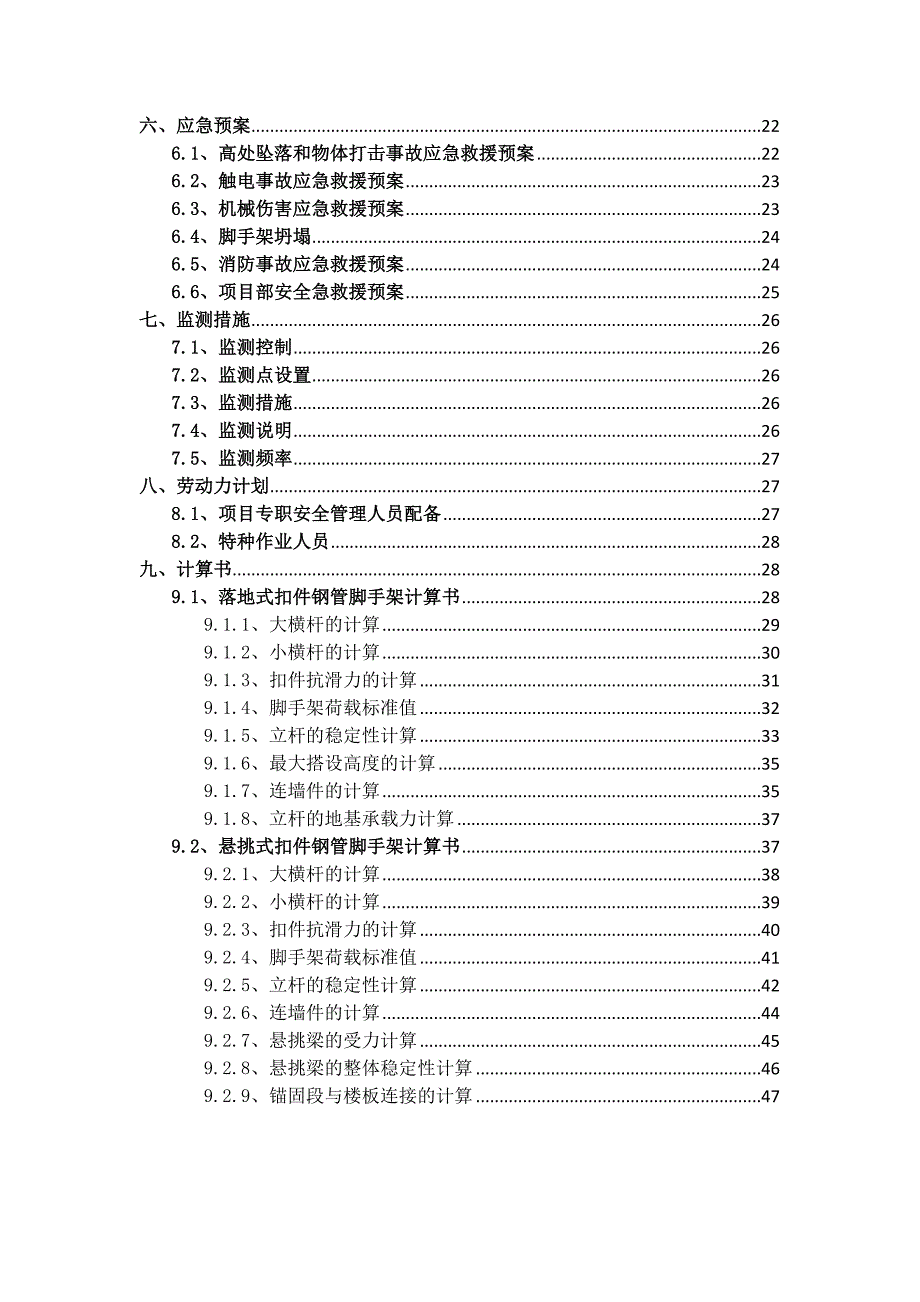

2、0、脚手板铺设134.11、护拦和挡脚板144.12、安全网144.13、斜道144.14、避雷措施15五、施工安全保证措施155.1、组织保障155.2、技术交底155.3、构配件检查与验收165.4、脚手架检查与验收185.5、过程管理215.6、安全管理措施22六、应急预案226.1、高处坠落和物体打击事故应急救援预案226.2、触电事故应急救援预案236.3、机械伤害应急救援预案236.4、脚手架坍塌246.5、消防事故应急救援预案246.6、项目部安全急救援预案25七、监测措施267.1、监测控制267.2、监测点设置267.3、监测措施267.4、监测说明267.5、监测频率27八
3、、劳动力计划278.1、项目专职安全管理人员配备278.2、特种作业人员28九、计算书289.1、落地式扣件钢管脚手架计算书289.1.1、大横杆的计算299.1.2、小横杆的计算309.1.3、扣件抗滑力的计算319.1.4、脚手架荷载标准值329.1.5、立杆的稳定性计算339.1.6、最大搭设高度的计算359.1.7、连墙件的计算359.1.8、立杆的地基承载力计算379.2、悬挑式扣件钢管脚手架计算书379.2.1、大横杆的计算389.2.2、小横杆的计算399.2.3、扣件抗滑力的计算409.2.4、脚手架荷载标准值419.2.5、立杆的稳定性计算429.2.6、连墙件的计算449.
4、2.7、悬挑梁的受力计算459.2.8、悬挑梁的整体稳定性计算469.2.9、锚固段与楼板连接的计算47转运站外脚手架专项施工方案一、工程概况1.1、工程简介扬子冯家沟10万T储煤系统项目位于南京市六合区，此项目是为扬子电厂冬季发电储备用煤而建设，总储量2*10万T/座，一期建设1*10万T/座料仓D100m*H17m，配套建设5个转运站H5mH37m不等，1个H15m变电所3层*500m2，1个消防泵站1层24m*7m，消防水罐D10*H10储量700m3， 1座污水池12*8*3.5 储量300m3，运输用钢结构廊桥600m。工程地点：南京市六合区建设单位：南京扬子物流有限责任公司设计单位
5、：华陆工程科技有限责任公司勘察单位：南京大学建筑规划设计研究院监理单位：江苏南华工程监理咨询有限公司施工单位：中铁十局集团有限公司1.2、工程概况214E转运站为储煤仓系统工程中的5#转运站，建筑面积1375.73m2。结构形式为框架结构；建筑高度为39.10m，总计7层。截面为11.0m*9.0m。214B转运站为储煤仓系统工程中的5#转运站，建筑面积1172.91m2。结构形式为框架结构；建筑高度为32.6m，总计7层。截面为12.0m*9.5m。二、编制依据2.1、施工组织设计某某系统工程施工组织设计2.2、施工图纸建筑施工图5#转运站214E（10020-214E-W）建筑施工图2#转
6、运站214B（10020-214B-W）结构施工图3#带式输送机驱动间214E（10020-214-E-X）结构施工图3#带式输送机驱动间214B（10020-214-B-X）电气施工图2#转运站214E（10020-214E-N）电气施工图2#转运站214B（10020-214B-N）2.3、主要规范、规程、标准混凝土结构工程施工质量验收规范 （GB50204-2002）钢管脚手架扣件 （GB 15831）建筑工程冬期施工规程 （JGJ104-97）建筑施工扣件式钢管脚手架安全技术规范（JGJ1302011）建筑施工高处作业安全技术规范施工现场临时用电安全技术规范三、施工计划3.1、施工进度
7、计划3.1.1、转运站214E、214B基础工程： 2012年2月15日-2012年3月26日主体工程：2012年3月27日-2012年6月15日附属工程：2012年5月20日-2012年6月30日3.1.2、转运站214A、214C、214D基础工程： 2012年3月1日-2012年3月26日主体工程：2012年3月27日-2012年6月15日附属工程：2012年5月20日-2012年6月30日四、施工工艺技术4.1、设计思路本工程为储煤仓系统工程中的5#转运站，建筑面积1375.73m2。结构形式为框架结构；建筑高度为39.10m，总计7层。截面为11.0m*9.0m。本工程外架从地面至2
8、5.5m楼层以下采用落地式双排扣件式脚手架，25.5m以上采用悬挑式扣件钢管脚手架，于25.5m梁板处设置悬挑，悬挑高度为15m。里脚手架采用满堂架了。214B转运站为储煤仓系统工程中的5#转运站，建筑面积1172.91m2。结构形式为框架结构；建筑高度为32.6m，总计7层。截面为12.0m*9.5m。本工程外架从地面至25.5m楼层以下采用落地式双排扣件式脚手架，25.5m以上采用悬挑式扣件钢管脚手架，于25.5m梁板处设置悬挑，悬挑高度为7.1m。里脚手架采用满堂架了。连墙件根据构造要求水平间距为3倍纵距，竖向间距为3倍步距设置。本专项施工方案，按214E进行设计，其余脚手架较低部位21
9、4B同样采用该方式搭设参数进行搭设施工。高度不超过25米的脚手架，采用该方案落地式双排扣件式脚手架参数进行搭设施工。4.2、技术参数扣件式脚手架参数双排脚手架，搭设高度25.5米，立杆采用单立管。立杆的纵距1.20米，立杆的横距1.00米，内排架距离结构0.30米，立杆的步距1.80米。钢管类型为483.0，连墙件采用2步2跨，竖向间距5.4米，水平间距3.6米。悬挑式脚手架参数 双排脚手架，搭设高度15.0米，立杆采用单立管。 立杆的纵距1.20米，立杆的横距1.05米，内排架距离结构0.40米，立杆的步距1.50米。 采用的钢管类型为483.0， 连墙件采用2步2跨，竖向间距4.5米，水平
10、间距3.60米。 悬挑水平钢梁采用16号工字钢，其中建筑物外悬挑段长度1.50米，建筑物内锚固段长度1.50米。 悬挑水平钢梁采用悬臂式结构，采用钢丝绳或支杆与建筑物拉结。4.3、材料选用 （1）钢管：钢管一般采用外径48mm，壁厚3.0mm的钢焊接钢管，其化学成份与机械性能符合国家标准碳素结构钢（GBT700）的要求。立杆、纵向水平杆（大横杆）的钢管长度一般为46m，横向水平杆（小横杆）一般为1.92.3m。（2）扣件：扣件应符合钢管脚手架扣件（GB158311995）的规定。扣件不能有裂纹、气孔、疏松、砂眼等铸造缺陷。扣件与钢管的贴合面要接触良好，扣件夹紧钢管时，开口处的最小距离要小于5m
11、m。（3）脚手板；钢脚手板一般用厚为2mm的钢板压制而成，其表有均匀分布的防滑孔，板长24m，宽250mm的杉木或松木制成，板长36m,宽不小于150mm。（4）悬挑水平钢梁采用16号工字钢，其中建筑物外悬挑段长度1.50米，建筑物内锚固段长度1.50米。4.4、工艺流程 4.5、构造要求4.5.1、立杆（1）每根立杆垂直稳放在垫板上。（2）脚手架里立杆距离墙体净距为20CM，大于20CM处的须铺凤站人脚手片，并设置平稳牢固。（3）脚手架必须设置纵，横向扫地杆，纵向扫地杆采用直角扣件固定在距离底坐上不大于200处的立杆上。横向扫地亦采用直角扣件固定在紧靠纵向扫地杆下方的立村杆上，当立杆基础不在
12、同一高度上时，必须将高处的纵向扫地杆向低处延伸长两跨与立杆固定，高低差不小于1M，靠边坡上方的立杆轴线到边坡的距离不小于500MM。（4）立杆必须用连墙件与建筑可靠连接。（5）立杆接长除顶层步可采用搭接外，其余各层步接头必须用1）对接扣件连接。立杆上的对接扣件交错布置，两根相邻立杆的接头要相互错开，不设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不小于500，各接头中心至主节点的距离不大于步距的1/3。（6）立杆接长采用对接扣件连接。对接、搭接应符合下列规定：1）立杆上的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内；2）搭接长度不应小于1m，应采用不少于2个旋转扣件
13、固定，端部扣件盖板的边缘至杆端距离不应小于100mm。（7） 立杆接长时，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm，各接头中心至主节点的距离不宜大于步距的1/3。4.5.2、水平杆（1）水平杆接长宜采用对接扣件连接，也可采用搭接。对接、搭接应符合下列规定：a：对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头至最近主节点的距离不宜大于纵距的确1/3；b：搭接长度不应小于1m，应等距离设置3个旋转扣件固定，端部扣件盖板边缘至搭接水平杆杆端的距离不应小于100mm。（2）每步的纵、
14、横向水平杆双向拉通。4.5.3、剪刀撑搭设高度4米以下可不设剪刀撑，搭设高度4米以上设置水平、竖向剪刀撑。（1）设置剪刀撑a：模板支架四边满布竖向剪刀撑，中间每隔四排立杆设置一道纵、横向竖向剪刀撑，由底至顶连续设置；b：模板支架四边与中间每隔4排立杆从顶层开始向下每隔2步设置一道水平剪刀撑（超高支模架时使用）。（2） 剪刀撑的构造还应符合下列规定：a：每道剪刀撑宽度不应小于4跨，且不应小于6m，剪刀撑斜杆与地面倾角宜在4560之间。倾角为45时，剪刀撑跨越立杆的根数不应超过7根；倾角为60时，则不应超过5根； b：剪刀撑斜杆的接长应采用搭接；c：剪刀撑应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。4.6、立杆平面布置扣件式脚手架，搭设高度25.5米，立杆采用单立管。立杆的纵距1.20米，立杆的横距1.0米，内排架距离结构0.30米，立杆的步距1.80米。钢管类型为483.0，连墙件采用2步2跨，竖向间距5.4米，水平间距3.60米。4.7、斜撑布置 落地式脚手架在建筑物四周转角处，必须要设置剪刀撑。每道剪刀撑的宽度不应小于4跨，且不小于6m，斜杆与地面的倾角宜在4560之间，由底至顶连续设置，剪刀撑沿纵向
