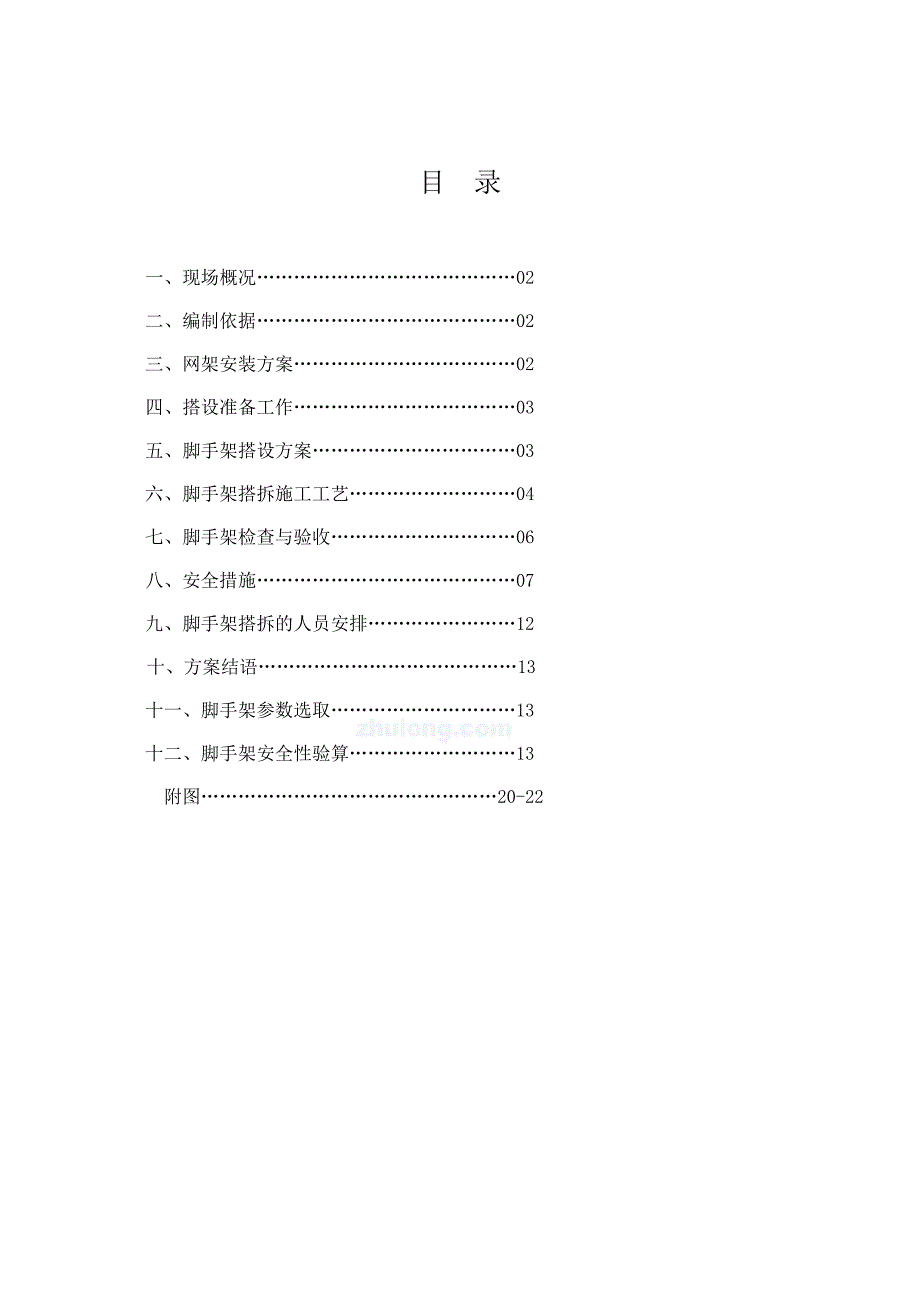

1、某某体育馆网架脚手架搭拆专项施工方案编制人：审核人：审批人： 目 录一、现场概况02二、编制依据02三、网架安装方案02四、搭设准备工作03五、脚手架搭设方案03六、脚手架搭拆施工工艺04七、脚手架检查与验收06八、安全措施07九、脚手架搭拆的人员安排12十、方案结语13十一、脚手架参数选取13十二、脚手架安全性验算13附图20-22一、现场概况体育馆主屋面网架壳采用正放四角锥网架，节点采用螺栓球节点，网壳长度为98.446m，宽度为87.713m，网架厚度5.5米7.3米，投影覆盖面积约为8600，四周采用周边支座支承，共38个支座，支座预埋件顶面底部标高为22.5m。体育馆中间81m72.

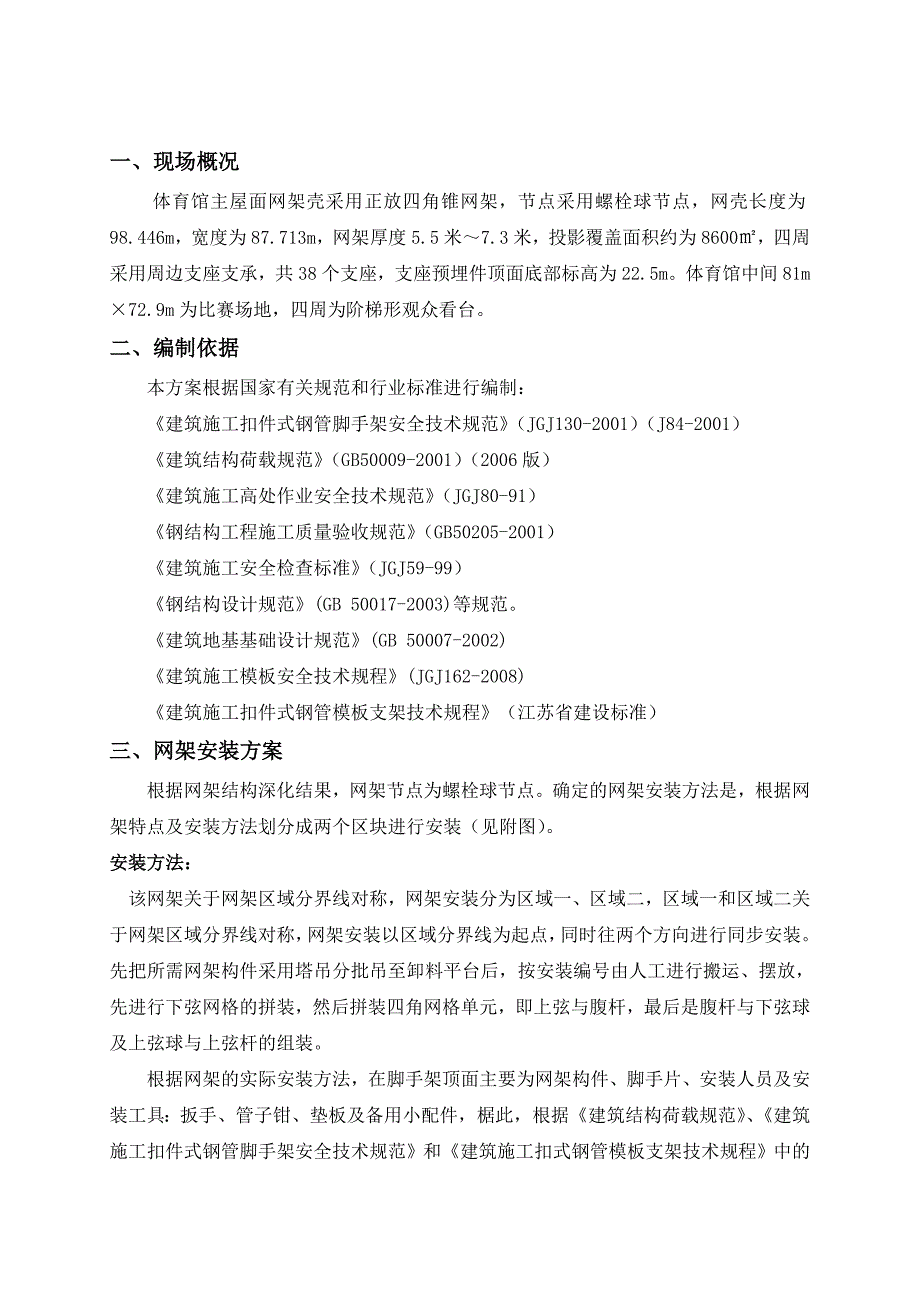

2、9m为比赛场地，四周为阶梯形观众看台。二、编制依据本方案根据国家有关规范和行业标准进行编制：建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）（J84-2001）建筑结构荷载规范（GB50009-2001）（2006版）建筑施工高处作业安全技术规范（JGJ80-91）钢结构工程施工质量验收规范（GB50205-2001）建筑施工安全检查标准（JGJ59-99）钢结构设计规范(GB 50017-2003)等规范。建筑地基基础设计规范(GB 50007-2002)建筑施工模板安全技术规程(JGJ162-2008)建筑施工扣件式钢管模板支架技术规程（江苏省建设标准）三、网架安装方案根据网
3、架结构深化结果，网架节点为螺栓球节点。确定的网架安装方法是，根据网架特点及安装方法划分成两个区块进行安装（见附图）。安装方法：该网架关于网架区域分界线对称，网架安装分为区域一、区域二，区域一和区域二关于网架区域分界线对称，网架安装以区域分界线为起点，同时往两个方向进行同步安装。先把所需网架构件采用塔吊分批吊至卸料平台后，按安装编号由人工进行搬运、摆放，先进行下弦网格的拼装，然后拼装四角网格单元，即上弦与腹杆，最后是腹杆与下弦球及上弦球与上弦杆的组装。根据网架的实际安装方法，在脚手架顶面主要为网架构件、脚手片、安装人员及安装工具：扳手、管子钳、垫板及备用小配件，椐此，根据建筑结构荷载规范、建筑施
4、工扣件式钢管脚手架安全技术规范和建筑施工扣式钢管模板支架技术规程中的相关荷载取值，取网架荷载标准值：0.5KN/，施工人员及安装工具等标准值（考虑网架拼装特点），取1.6 KN/。四、搭设准备工作在脚手架搭设前，应做好以下准备工作：1、据施工方案的要求，应由技术人员对参与脚手架搭设的有关人员进行全面的技术交底。2、应对搭设用的钢管、扣件、脚手片、铁丝等进行检查验收，不合格的构配件严禁使用，经检验合格的构配件应按品种、规格分类堆放整齐。3、清除地面杂物，准备垫板，做好立杆基础排水措施。4、对脚手架立杆底脚位置进行定位放线，并对夹层顶板进行支撑加固。5、检查现场脚手架搭设的范围是否与脚手架方案相一
5、致。五、脚手架搭设方案根据网架安装方案，采用扣件式满堂钢管脚手架作为操作平台，并根据网架下弦高度要求搭设成层状结构，并预留出网架安装空间，比赛场地区域脚手架顶面距离网架下弦距离为500mm，悬挑部位网架下部脚手架顶面距离网架下弦距离为1.5米。脚手架搭设在比赛场地、看台和四周走道上，根据结构设计所提供荷载，表演场地所能承受活荷载为10KN/，看台处为4KN/，四周过道为5KN/。脚手架钢管考虑目前市场上的质量情况，决定选用规格483.2（计算时自重按483.5钢管），Q235A，立杆主体间距为1.5m1.5m，水平杆步距为1.5m，脚手架搭设顶面宽度符合平面布置图要求，根据放样在网架下弦球设置
6、临时支撑部位脚手架局部加强，纵横各增加2根水平杆，交点部位设立杆高度大于6.0米，分别与立杆连接。 （见下图） ，脚手架局部加密大样图以满足网架安装支承特点，标高如附图所示，操作面横向水平杆间距为0.375m，为保证脚手架纵横向稳定，根据规范6.8.2条规定，满堂脚手架周边环向和中间设置剪刀撑，并由地面至操作顶面连续设置，剪刀撑与地面倾角为45 60之间，中间剪刀撑每隔四排设置，间距不大于6m，水平剪刀撑按每隔两步设置一道，立杆底部设扫地杆。六、脚手架搭拆施工工艺搭设标准：脚手架钢管要求横平竖直，整齐清晰，平竖通顺，连接牢固，受荷安全，有网架安装预留空间，不变形、不摇晃，立杆采用一字扣件对接，
7、两个相邻立杆接头不应设在同步同跨内，两相邻立杆在高度方向的接头不大于步距的1/3，立杆的垂直偏差不大于架高的1/400，立杆在离地脚20cm处设置扫地杆。1、施工准备：技术人员应熟悉图纸中各个部位及高度的结构变化，项目部应组织必要的物料进场，其中包括钢管、对接卡扣、直角扣件、旋转扣件和安全网等，以备脚手架的搭设使用；有关作业班组应足够的作业人员，准备外脚手架的搭设；同时在施工前，应组织有关技术人员和质安人员对作业班组进行作业前技术、安全交底。架子工必须具备国家标准特种作业人员安全技术考核管理规则的条件，经过培训、考核取得安全操作证并以检验合格后方可从事脚手架安装、拆除作业。2、搭设顺序先按1.
8、5m立杆间距进行整体布杆。3、脚手架搭设画线放样木板垫块放置纵向扫地杆立杆（加临时抛杆）横向扫地杆第一步纵向水平杆第一步横向水平杆第二步纵向水平杆第二步横向水平杆第三步纵向水平杆第三步横向水平杆以此类推，完成第一层脚手架纵横向搭设剪刀撑搭设再搭设上上层脚手架水平剪刀撑搭设铺设脚手片。（1）先画线放样，然后脚手架立杆按1.5m进行摆放。（2）本工程拟采用150厚碎石垫层，M2.5混合砂浆灌浆作为基底硬化，满足设计要求；立杆下采用6.0米长C200*3.0压型钢铺垫，在C型钢内对应立杆底部采用5厚的木板垫块支承，铺垫长度连续不少于两跨。 （3）在脚手架搭设高度满足剪刀撑安装高度后，随即同步进行剪刀
9、撑搭设（平面和剖面布置见附图），中间纵横向每隔四排设一道通长剪刀撑，斜杆与地面成45 60夹角，斜杆用旋转扣件与立杆和横向水平杆扣牢，二根钢管搭接，搭接长度不小于1m，用旋转扣件三个，中距400mm，二端头外露150mm。（4）脚手架立杆采用一字扣件对接，相邻两立杆的对接接头不得在同步内，且对接接头沿竖向错开的距离不宜小于500mm，各接头中心距主节点不宜大于步距的1/3，严禁将立杆上端与下端错开固定于水平拉杆上 。 每根立杆底部应设纵横向扫地杆，纵向水平杆长度不宜小于三跨，主节点处必须设置一根横向水平杆。当立柱底部不在同一高度时，高处的纵向扫地杆应向低处延长不少于两跨高低差不得大于1m，立柱
10、距边坡上方边缘距离不得小于0.5m且严禁拆除。 （5）为将脚手架钢管偏心受压为轴心受压，将相邻步距的大横杆交替设于立杆两侧，不得设于同一侧，大横杆的水平偏差不大于50cm；小横杆垂直置于大横杆之外，用扣件与立杆固紧连接，小横杆伸出大横杆之外，不应小于100mm，小横杆要水平，不应内高外底；钢管立杆的每个步高处都应设纵横向水平杆，并且所有钢管交汇点都应设扣件，立杆间距不同处的水平杆应延伸过不少于两跨连接。（6）扣件规格必须与钢管的外径一致，拧紧扭力矩适当（控制在4060Nm，重点部位不小于60Nm），对接扣件的开口应朝内或朝上，在操作层纵向杆与立杆连接的扣件下面采用双扣件。扣件应分不同部位进行检
11、查，对堆料平台扣件应用扭力扳手逐一检查，其他部位则由安检人员抽样检查。（7）脚手架水平杆伸出端能与砼柱、梁或墙顶紧处，水平杆应顶紧，立杆距柱、梁不小于15。（8）脚手架水平剪刀撑按纵横向从顶层开始向下每隔两步设置一道。（9）脚手架顶面按平面布置要求，在离网架下弦球中心500mm处搭设操作层连横杆，上满铺脚手片，用18#铁丝固定，每片各边固定点不少于1点（顶面标高见附图）。在网架安装过程中，如需临时拆除脚手片，用后应及时用铁丝绑牢。（10）四周临空面应设挡脚板和栏杆，栏杆高度不小于1.2m，并围护安全网。为保护过往人员的安全，凡在通道口上方搭设防护棚。（11）安全网：脚手架的外侧要满挂安全网，立
12、网的下口与立杆或建筑物要牢固的扎结，固定点的距离不应大于50cm，下边沿设挡脚板，上下两网之间的拼接要严密，立网、平网与施工作业边沿的最大间缝不大于10cm2、拆除（1）脚手架拆除按“对称原则”及“先搭后拆，后搭先拆，先拆非承重杆，后拆承重杆”的原则进行，按层从上往下逐层拆除，严禁上下层同时进行，即脚手片连横杆大横杆剪刀撑立杆。（2）拆除前，应对操作班组进行详细的技术交底，并有书面记录。交底人与被交底人履行签字手续才可上岗作业。（3）屋架在整体受力后，钢结构整体的稳定性必须通过专业单位的检测，经验收合格后再进行脚手架拆除。在脚手架拆除前，先对脚手架进行全面支撑安全检查，检查扣件和支撑杆是否符合
13、安全要求，在主管人员批准后方可开拆。（4）拆架子的高处作业人员应戴好安全帽、系好安全带、扎裹脚、穿软底鞋方可上岗操作。（5）在脚手架拆除范围内，设置警戒区，并指定专人负责看管。（6）拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，以防坠落。（7）所有杆件在拆除时，应将杆上附着的扣件与杆件分离，在每层拆除后，应及时运至地面，严禁抛掷，运至地面的材料应按指定地点进行分类堆放。（8）需当天拆除的杆件尽量当天拆完，若当天拆不完，在下班前应将已松动的杆件重新固定，并在适当位置设置连接件，在确定连接牢固后人员方可撤离。（9）在拆架过程中，不得中途换人，如必须换人时，应将拆除
