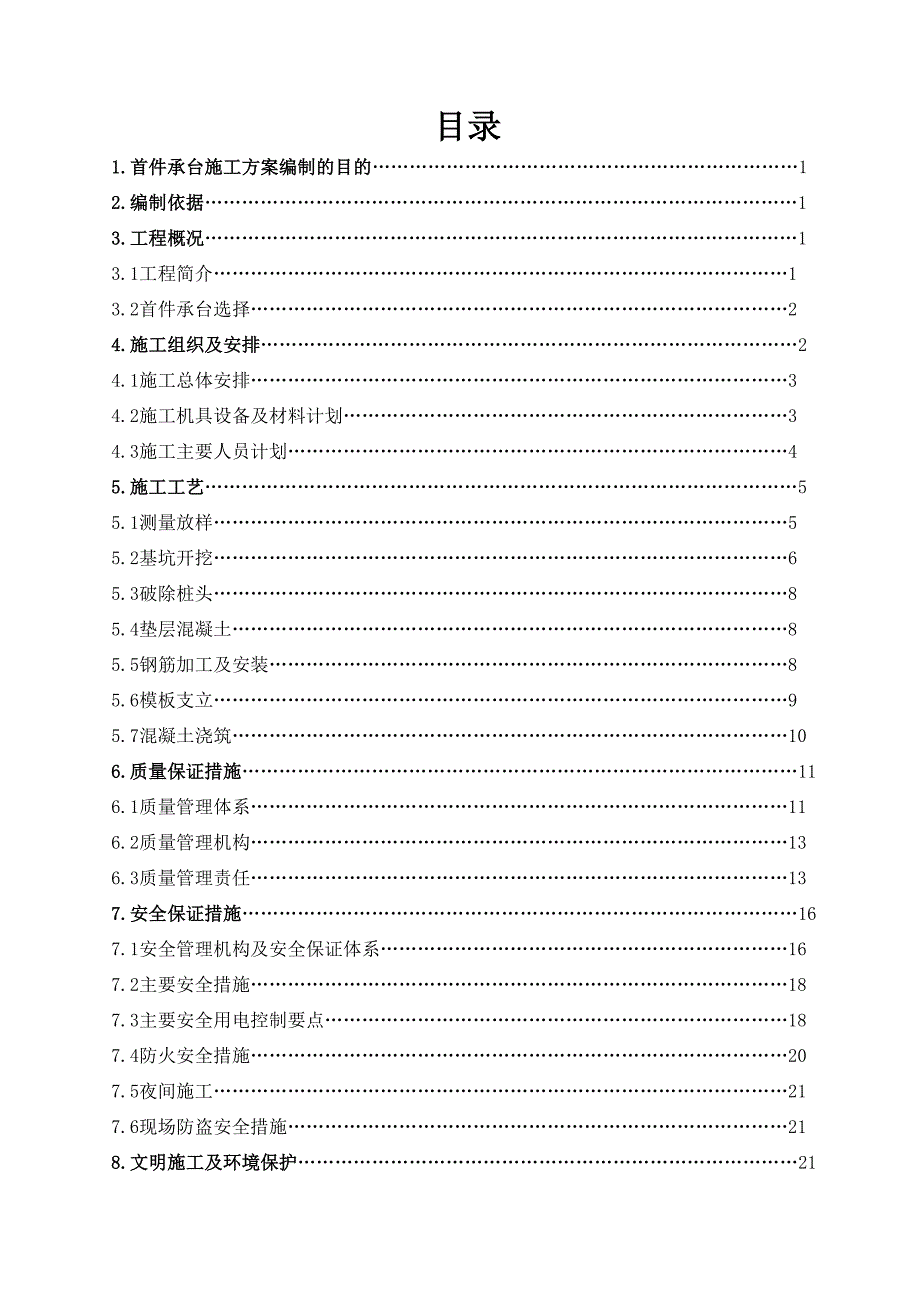

1、某某市某某路高架工程B标K3+000K4+574段某某路高架工程B标首件承台施工方案 编制：审核：某某建设集团有限公司目录1.首件承台施工方案编制的目的12.编制依据1 3.工程概况13.1工程简介13.2首件承台选择24.施工组织及安排24.1施工总体安排34.2施工机具设备及材料计划34.3施工主要人员计划45.施工工艺55.1测量放样55.2基坑开挖65.3破除桩头85.4垫层混凝土85.5钢筋加工及安装85.6模板支立95.7混凝土浇筑106.质量保证措施116.1质量管理体系116.2质量管理机构136.3质量管理责任137.安全保证措施167.1安全管理机构及安全保证体系167.2

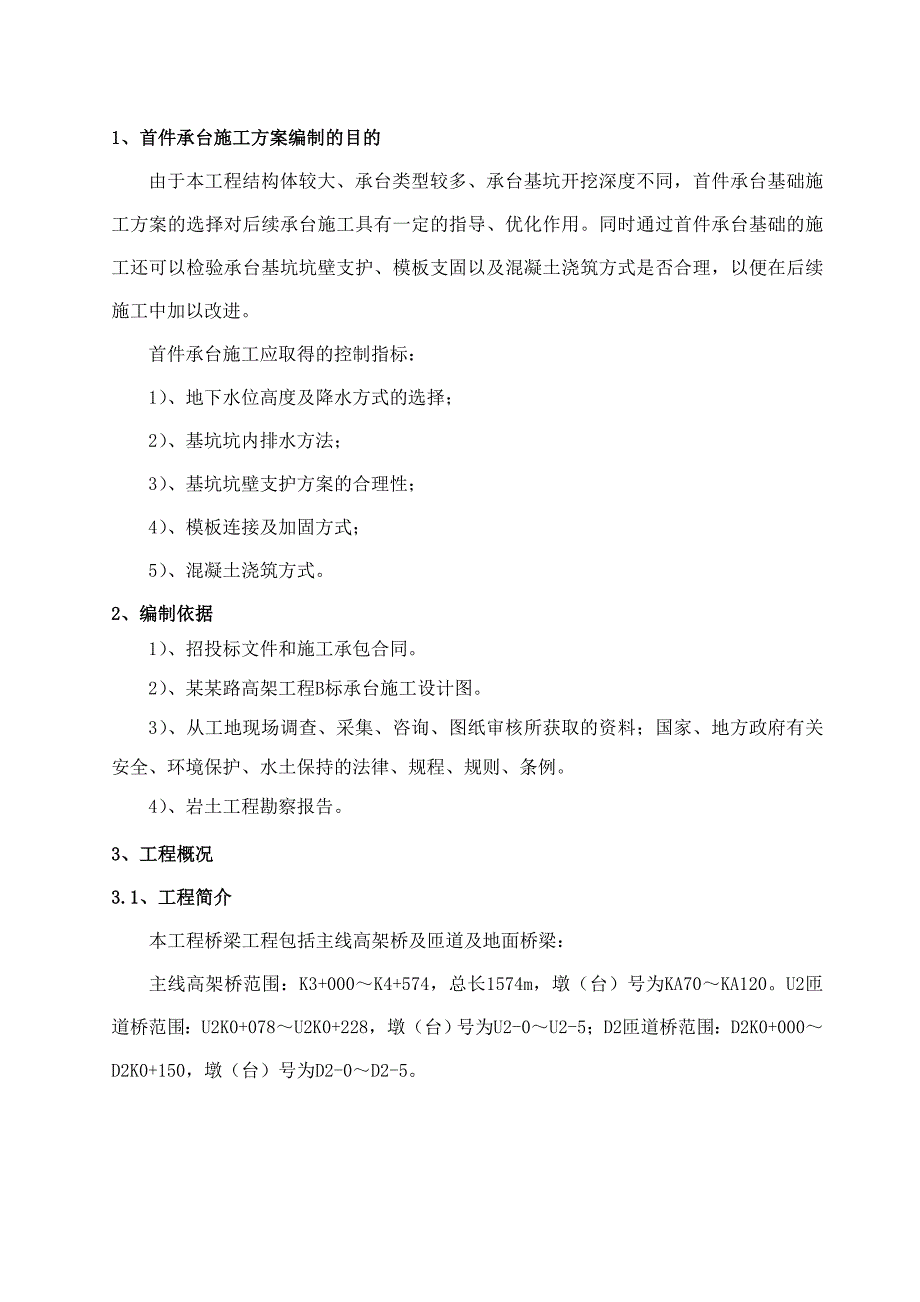

2、主要安全措施187.3主要安全用电控制要点187.4防火安全措施207.5夜间施工217.6现场防盗安全措施218.文明施工及环境保护211、首件承台施工方案编制的目的由于本工程结构体较大、承台类型较多、承台基坑开挖深度不同，首件承台基础施工方案的选择对后续承台施工具有一定的指导、优化作用。同时通过首件承台基础的施工还可以检验承台基坑坑壁支护、模板支固以及混凝土浇筑方式是否合理，以便在后续施工中加以改进。首件承台施工应取得的控制指标：1）、地下水位高度及降水方式的选择；2）、基坑坑内排水方法；3）、基坑坑壁支护方案的合理性；4）、模板连接及加固方式；5）、混凝土浇筑方式。2、编制依据1）、招投
3、标文件和施工承包合同。2）、某某路高架工程B标承台施工设计图。3）、从工地现场调查、采集、咨询、图纸审核所获取的资料；国家、地方政府有关安全、环境保护、水土保持的法律、规程、规则、条例。4）、岩土工程勘察报告。3、工程概况3.1、工程简介本工程桥梁工程包括主线高架桥及匝道及地面桥梁：主线高架桥范围：K3+000K4+574，总长1574m，墩（台）号为KA70KA120。U2匝道桥范围：U2K0+078U2K0+228，墩（台）号为U2-0U2-5；D2匝道桥范围：D2K0+000D2K0+150，墩（台）号为D2-0D2-5。主要工程数量统计表项 目 名 称单位数量备 注12.5*8.1*3
4、.0m 座210*6.25*3.0m座110*6.25*2.5m座446.25*6.25*2.5m座85.2*5.2*2.0m座135.2*5.2*2.0m座9含U2、D2匝道7.2*5.4*2.0m座2匝道桥台3.2、首件承台选择3.2.1、根据本工程施工进度安排，主线高架桥范围内KA091轴已具备承台施工条件，该轴承台几何尺寸为10.0m*6.25m*2.5m，开挖深度约3.2m，地质层分布如下：地 层平均层厚（m）颜色湿度或状态态密实度层理特征层 号名 称2素填土1.21杂色湿软硬不均无1粉土夹粉质粘土2.92黄褐青灰色很湿稍密为主具层理粉砂7.41青灰色饱和中密 3.2.2、承台材料：
5、根据施工设计图纸要求：承台砼强度等级：C30混凝土；钢筋：HRB335钢筋（钢筋连接采用焊接，焊条采用THJ502焊条）。4、施工组织及安排首件承台由项目经理部技术负责人和承台施工负责人负责全面施工工作，试验员、测量员负责具体的试验检测和平面位置的控制工作。砼采用商品混凝土，钢材经检验合格进场使用。4.1、施工总体安排1、测量放线；2、基坑开挖（井点降水、明挖基础）；3、破除桩头；4、垫层混凝土浇筑；5、钢筋加工及安装；6、模板支立及预埋墩柱钢筋；7、承台混凝土浇筑及养生；8、承台拆模及回填。4.2、机具设备及材料计划投入的机具设备及材料计划表设备名称规格型号完好状况数量备注挖掘机220良好1
6、吊车25T良好1水泵1.5KW良好2空气压缩机17.5KW良好2钢筋弯曲机GW40A良好1钢筋切断机GJ5-40良好1电焊机BX500良好4木模板=12mm82m2木工机床1.5KW良好1振捣器1.5KW良好4塌落度筒良好24.3主要人员计划投入的主要管理人员计划表编号姓名职务备注1李鹏项目经理总负责2马瑞总工程师技术负责3于文河项目副经理现场负责4胡瑞宽技术员现场技术员5蔡勰试验员试验、质检6孙海兵测量员测量放线7康思源安全负责人8邢明珠资料员投入的主要施工人员计划表编号工种人数备注1电工1临电管理2钢筋工12钢筋加工及安装3电焊工4钢筋焊接4木工9模板制作及安装5振捣工4混凝土浇筑6普工6
7、机动5、施工工艺方案审批承台基坑开挖清理桩头测量放线桩基无破损检测垫层砼浇筑报测量监理验收合格材料试验及钢筋加工钢筋安装模板制作自检并报监理验收合格自检报监理验收合格模板安装预埋钢筋自检并报监理验收合格混凝土浇筑混凝土试块制作覆盖养生试块试压模板拆除覆盖养生及基坑回填5.1、测量放样 测量人员依据业主提供的桥梁中心桩位置，三角网基点桩及其他测量资料进行核对、复测，放出桥墩承台的中线桩及控制桩。并在施工中随时校核。5.2、基坑开挖（井点降水、明挖基础）1）基坑降水是工程的先行工作，由于地下水位较浅和地下水的毛细上升作用，地基土中的空隙几乎为水所饱和，地基土的粘度很大，使得开挖难度大。降低基坑内地
8、下水位，为基础开挖提供良好的施工环境。通过及时疏干基坑内地下水，提高土体的有效应力，防止基坑底涌水、流砂等现象产生，保证基坑的安全满足施工要求。综上所述确保土方开挖的顺利施工必须在土方开挖前3天进行降水。2）人工降水的方法有多种：轻型井点、喷射井点、电渗降水、管井井点等。结合本工程的水文地质条件和该地区以往降水经验，对各种降水方法施工可行性和工程造价的综合比较及结合本工程实际地质情况分析认为：采用轻型井点降水是本工程优选的方法。其优点在于：降水效果好、作业条件简单、运行管理方便、操作维修简便、运行成本低、可塑性大。 井点降水平面示意图：井点排布间距为1.5m，井点滤水管采用48钢管，滤水管深度
9、为承台基础底面标高以下2.5m。地下水通过井点滤水管集中到集水池，通过集水池将地下水排到指定区域。降水后基坑开挖当降水达到2天或地下水位满足开挖条件后根据承台基础放样，确定的平面尺寸及承台底标高，考虑便于支模，基坑底面尺寸比承台设计平面尺寸每侧加宽0.8m-1.5m，根据实际地质情况结合本工程施工特点，确定基坑坑壁坡度（1：1）放出基坑上口边缘线，基坑顶外缘设置挡水埂，防止地面积水流入坑内。基坑四周距基坑顶边缘1.5m范围外设置围栏。开挖前，对开挖区域内地下管线及其他隐蔽物进行检查，确保不被破坏。基坑采用机械配合人工开挖，机械开挖至距承台底标高20cm左右，剩余部分人工清除到设计标高并整平基底
