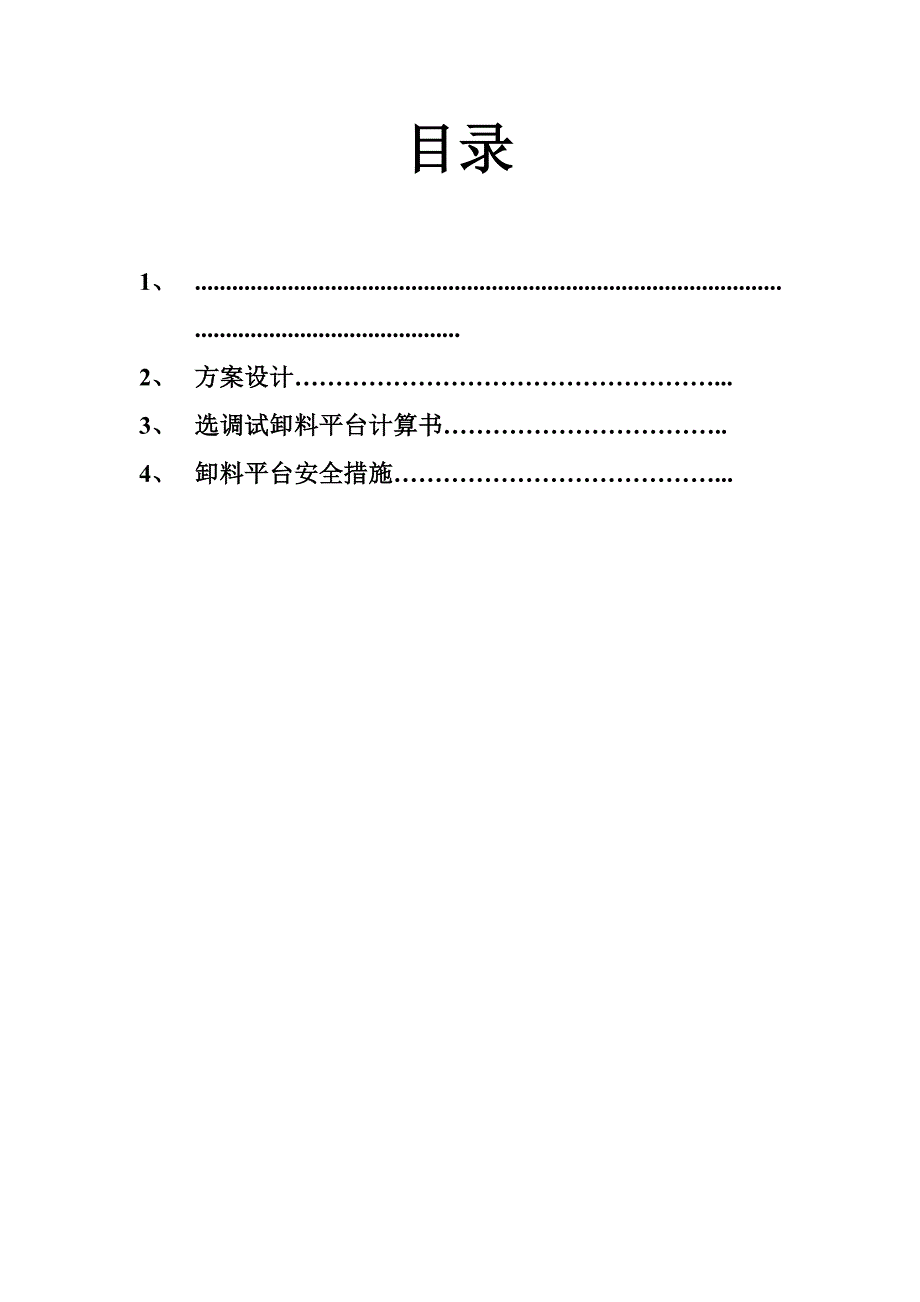

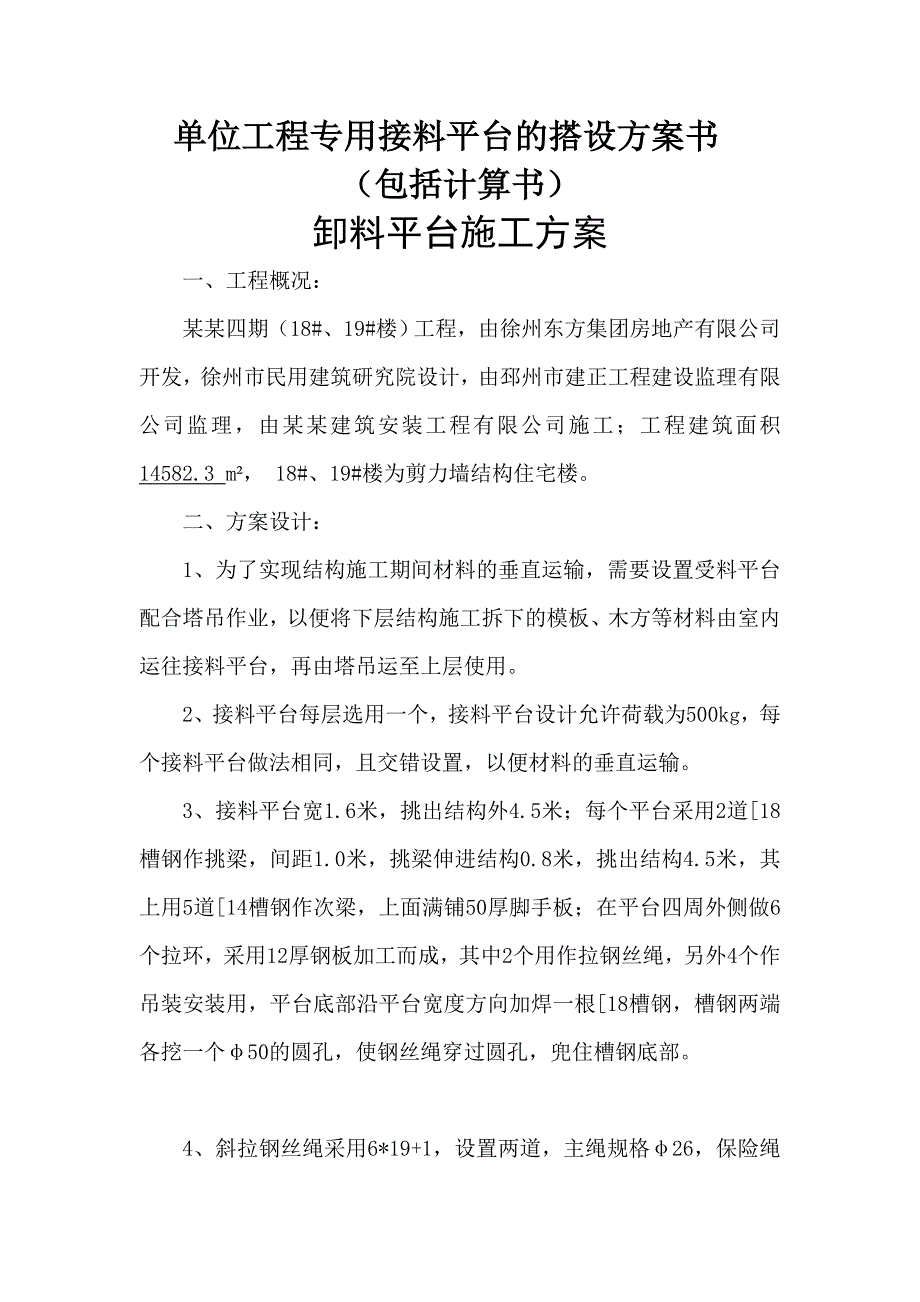

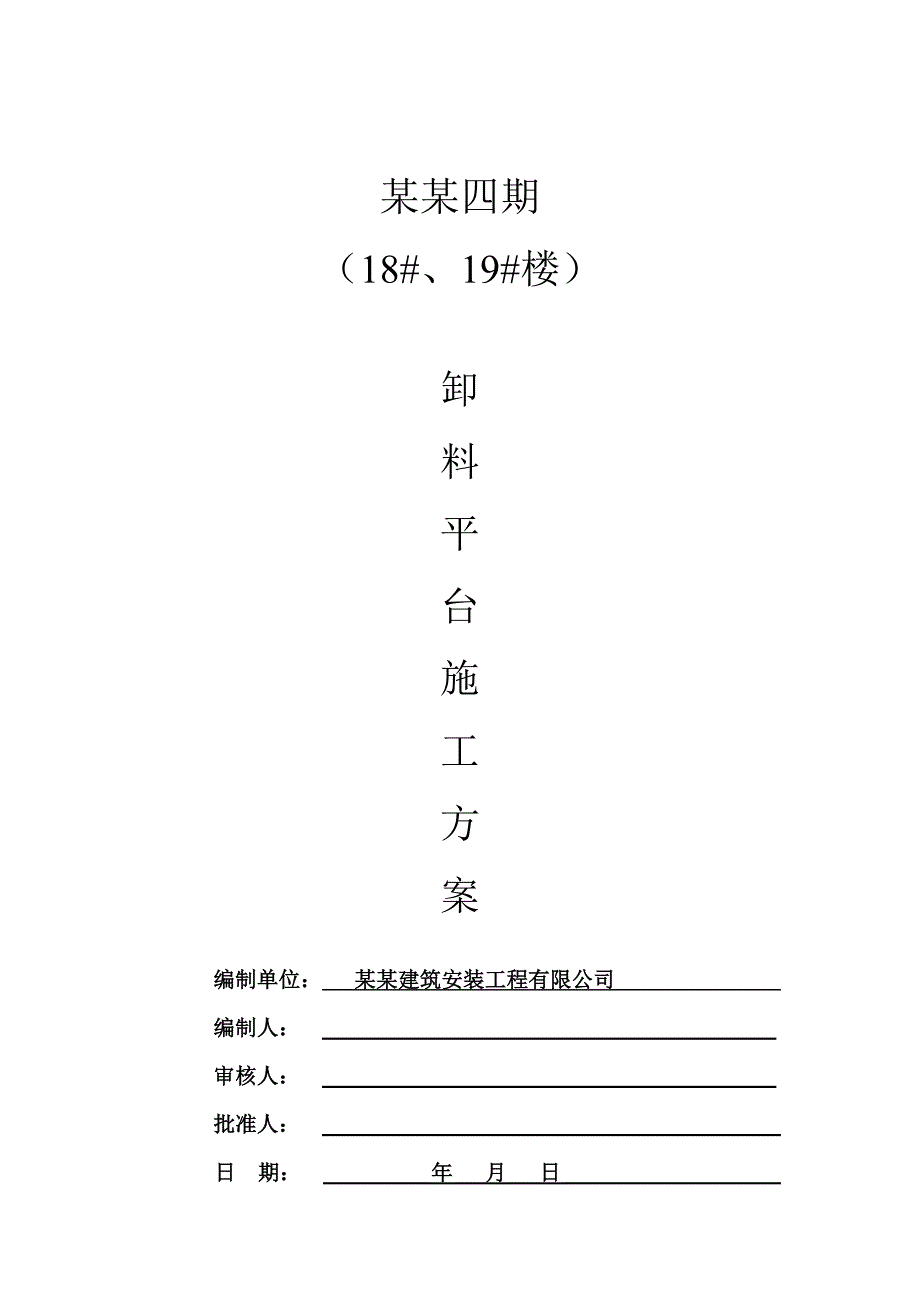

1、某某四期（18#、19#楼）卸料平台施工方案编制单位： 某某建筑安装工程有限公司 编制人： 审核人： 批准人： 日 期： 年 月 日 目录1、 .2、 方案设计.3、 选调试卸料平台计算书.4、 卸料平台安全措施.单位工程专用接料平台的搭设方案书（包括计算书）卸料平台施工方案一、工程概况：某某四期（18#、19#楼）工程，由徐州东方集团房地产有限公司开发，徐州市民用建筑研究院设计，由邳州市建正工程建设监理有限公司监理，由某某建筑安装工程有限公司施工；工程建筑面积 14582.3 m， 18#、19#楼为剪力墙结构住宅楼。二、方案设计：1、为了实现结构施工期间材料的垂直运输，需要设置受料平台配合
2、塔吊作业，以便将下层结构施工拆下的模板、木方等材料由室内运往接料平台，再由塔吊运至上层使用。2、接料平台每层选用一个，接料平台设计允许荷载为500kg，每个接料平台做法相同，且交错设置，以便材料的垂直运输。3、接料平台宽1.6米，挑出结构外4.5米；每个平台采用2道18槽钢作挑梁，间距1.0米，挑梁伸进结构0.8米，挑出结构4.5米，其上用5道14槽钢作次梁，上面满铺50厚脚手板；在平台四周外侧做6个拉环，采用12厚钢板加工而成，其中2个用作拉钢丝绳，另外4个作吊装安装用，平台底部沿平台宽度方向加焊一根18槽钢，槽钢两端各挖一个50的圆孔，使钢丝绳穿过圆孔，兜住槽钢底部。4、斜拉钢丝绳采用6*
3、19+1，设置两道，主绳规格26，保险绳规格为20，下端均与平台外侧拉环拉结，并兜住平台底部槽钢，两道钢丝绳上段分别在不同标高处与结构墙体连接，利用外墙的对拉螺栓孔，连接件采用25钢筋制成，墙外侧焊成环状，墙内侧用双垫片及双螺母拧紧。5、在两根18槽钢挑梁底部，靠近砼顶板处，各焊一根14槽钢（竖放），顶住砼顶板边缘，防止接料平台向楼内位移。6、接料平台的防护采用48*3.5的立管立在14槽钢上，高度1.5米焊接牢固，水平杆采用45*3.5脚手钢管及两道25钢管，相互间焊接牢固；平台周围设置250高的挡板，侧立面用密眼网封严。悬挑式接料平台计算书：计算依据建筑施工安全检查标准(JGJ59-201
4、1)和钢结构设计规范(GB50017-2003)。 悬挂式接料平台的计算参照连续梁的计算进行。由于接料平台的悬挑长度和所受荷载都很大，因此必须严格地进行设计和验算。 平台水平钢梁(主梁)的悬挑长度4.50m，悬挑水平钢梁间距(平台宽度)1.125m。次梁采用10号槽钢U口水平，主梁采用18b号槽钢U口水平，次梁间距1.00m。施工人员等活荷载2.00kN/m2，最大堆放材料荷载10.00kN。一、次梁的计算 次梁选择10号槽钢U口水平槽钢，间距1.00m，其截面特性为面积A=12.74cm2,惯性距Ix=198.30cm4,转动惯量Wx=39.70cm3,回转半径ix=3.95cm，截面尺寸
5、b=48.0mm,h=100.0mm,t=8.5mm1.荷载计算(1)脚手板的自重标准值：本例采用木脚手板，标准值为0.35kN/m2； Q1 = 0.351.00=0.35kN/m (2)最大的材料器具堆放荷载为10.00kN，转化为线荷载： Q2 = 10.00/4.50/2.501.00=0.89kN/m(3)槽钢自重荷载 Q3=0.10kN/m经计算得到，静荷载计算值 q = 1.2(Q1+Q2+Q3) = 1.2(0.35+0.89+0.10) = 1.60kN 经计算得到，活荷载计算值 P = 1.42.001.00=2.80kN/m 2.内力计算 内力按照集中荷载P与均布荷载q作
6、用下的简支梁计算，计算简图如下 最大弯矩M的计算公式为 经计算得到，活荷载计算值 M = 1.602.502/8+2.802.50/4=3.00kN.m 3.抗弯强度计算 其中 x 截面塑性发展系数，取1.05； f 钢材抗压强度设计值，f = 205.00N/mm2； 经过计算得到强度 =3.00106/(1.0539700.00)=72.05N/mm2； 次梁槽钢的抗弯强度计算 f,满足要求! 4.整体稳定性计算 其中 b 均匀弯曲的受弯构件整体稳定系数，按照下式计算： 经过计算得到 b=5708.548.0235/(2500.0100.0235.0)=0.93 由于b大于0.6，按照钢结
7、构设计规范(GB50017-2003)附录B其值用b查表得到其值为0.753 经过计算得到强度 =3.00106/(0.75339700.00)=100.50N/mm2； 次梁槽钢的稳定性计算 f,满足要求!二、主梁的计算接料平台的内钢绳按照建筑施工安全检查标准作为安全储备不参与内力的计算。 主梁选择18b号槽钢U口水平槽钢，其截面特性为 面积A=29.29cm2,惯性距Ix=1369.90cm4,转动惯量Wx=152.20cm3,回转半ix=6.84cm 截面尺寸 b=70.0mm,h=180.0mm,t=10.5mm1.荷载计算 (1)栏杆与挡脚手板自重标准值：本例采用竹笆片脚手板，标准值
8、为0.15kN/m；Q1 = 0.15kN/m (2)槽钢自重荷载 Q2=0.23kN/m 经计算得到，静荷载计算值 q = 1.2(Q1+Q2) = 1.2(0.15+0.23) = 0.45kN/m 经计算得到，次梁集中荷载取次梁支座力 P = (1.602.50+2.80)/2=3.41kN 2.内力计算 接料平台的主梁按照集中荷载P和均布荷载q作用下的连续梁计算。 悬挑接料平台示意图 悬挑接料平台水平钢梁计算简图经过连续梁的计算得到 悬挑水平钢梁支撑梁剪力图(kN) 悬挑水平钢梁支撑梁弯矩图(kN.m) 悬挑水平钢梁支撑梁变形图(mm)各支座对支撑梁的支撑反力由左至右分别为 R1=10
9、.960kN,R2=11.499kN 支座反力 RA=11.499kN 最大弯矩 Mmax=8.611kN.m 3.抗弯强度计算 其中 x 截面塑性发展系数，取1.05； f 钢材抗压强度设计值，f = 205.00N/mm2； 经过计算得到强度 =8.611106/1.05/.0+14.7271000/2929.0=58.909N/mm2 主梁的抗弯强度计算强度小于f，满足要求! 4.整体稳定性计算 其中 b 均匀弯曲的受弯构件整体稳定系数，按照下式计算： 经过计算得到 b=57010.570.0235/(4500.0180.0235.0)=0.52 经过计算得到强度 =8.61106/(0
10、.517.00)=109.38N/mm2； 主梁槽钢的稳定性计算 f,满足要求!三、钢丝拉绳的内力计算: 水平钢梁的轴力RAH和拉钢绳的轴力RUi按照下面计算 其中RUicosi为钢绳的拉力对水平杆产生的轴压力。 各支点的支撑力 RCi=RUisini 按照以上公式计算得到由左至右各钢绳拉力分别为RU1=18.358kN四、钢丝拉绳的强度计算: 钢丝拉绳(斜拉杆)的轴力RU我们均取最大值进行计算，为 RU=18.358kN 如果上面采用钢丝绳，钢丝绳的容许拉力按照下式计算： 其中Fg 钢丝绳的容许拉力(kN)； Fg 钢丝绳的钢丝破断拉力总和(kN)； 计算中可以近似计算Fg=0.5d2，d为
11、钢丝绳直径(mm)； 钢丝绳之间的荷载不均匀系数，对619、637、661钢丝绳分别取0.85、0.82和0.8； K 钢丝绳使用安全系数。计算中Fg取18.358kN，=0.82，K=10.0,得到： 钢丝绳最小直径必须大于21mm才能满足要求!五、钢丝拉绳吊环的强度计算: 钢丝拉绳(斜拉杆)的轴力RU我们均取最大值进行计算作为吊环的拉力N，为N=RU=18.358kN 钢板处吊环强度计算公式为 其中 f 为拉环钢筋抗拉强度，按照混凝土结构设计规范10.9.8f = 50N/mm2； 所需要的吊环最小直径 D=183584/(3.1416502)1/2=16mm六、卸料平台安全措施:1.搭设时用起重机械吊装到相应位置后，将平台与建筑物连接牢固不得滑动，将钢丝绳与平台连接平稳后方可撤出其中机械。接料平台的上部位结点，必须位于建筑物上，不得设置在脚手架等施工设备上； 2.斜拉杆或钢丝绳，构造上宜两边各设置前后两道，并进行相应的受力计算； 3.接料平台安装时，钢丝绳应采用专用的挂钩挂牢，建筑物锐角口围系钢丝绳处应加补软垫物，平台外口应略高于内口。 4.接料平台左右两侧及后侧必须装置固定的防护栏。 5.接料平台吊装，需要横梁支撑点电焊固定，接好钢丝绳，经过检验才能松卸起重吊钩。6.钢丝绳与水平钢梁的夹角最好在45-60度。
