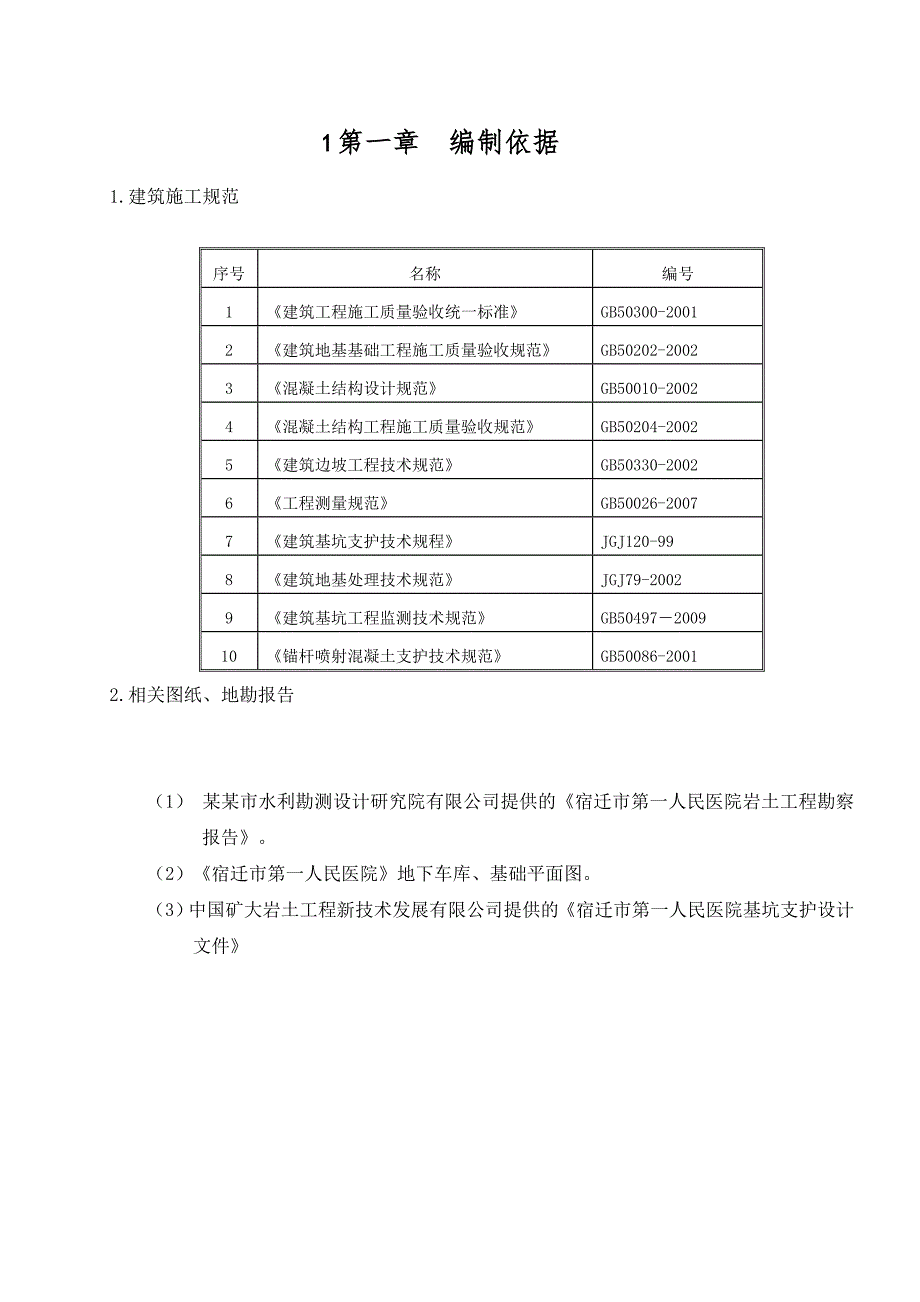

1、1 第一章 编制依据1.建筑施工规范序号名称编号1建筑工程施工质量验收统一标准GB50300-20012建筑地基基础工程施工质量验收规范GB50202-20023混凝土结构设计规范GB50010-20024混凝土结构工程施工质量验收规范GB50204-20025建筑边坡工程技术规范GB50330-20026工程测量规范GB50026-20077建筑基坑支护技术规程JGJ120-998建筑地基处理技术规范JGJ79-20029建筑基坑工程监测技术规范GB50497200910锚杆喷射混凝土支护技术规范GB50086-20012.相关图纸、地勘报告（1） 某某市水利勘测设计研究院有限公司提供的宿迁

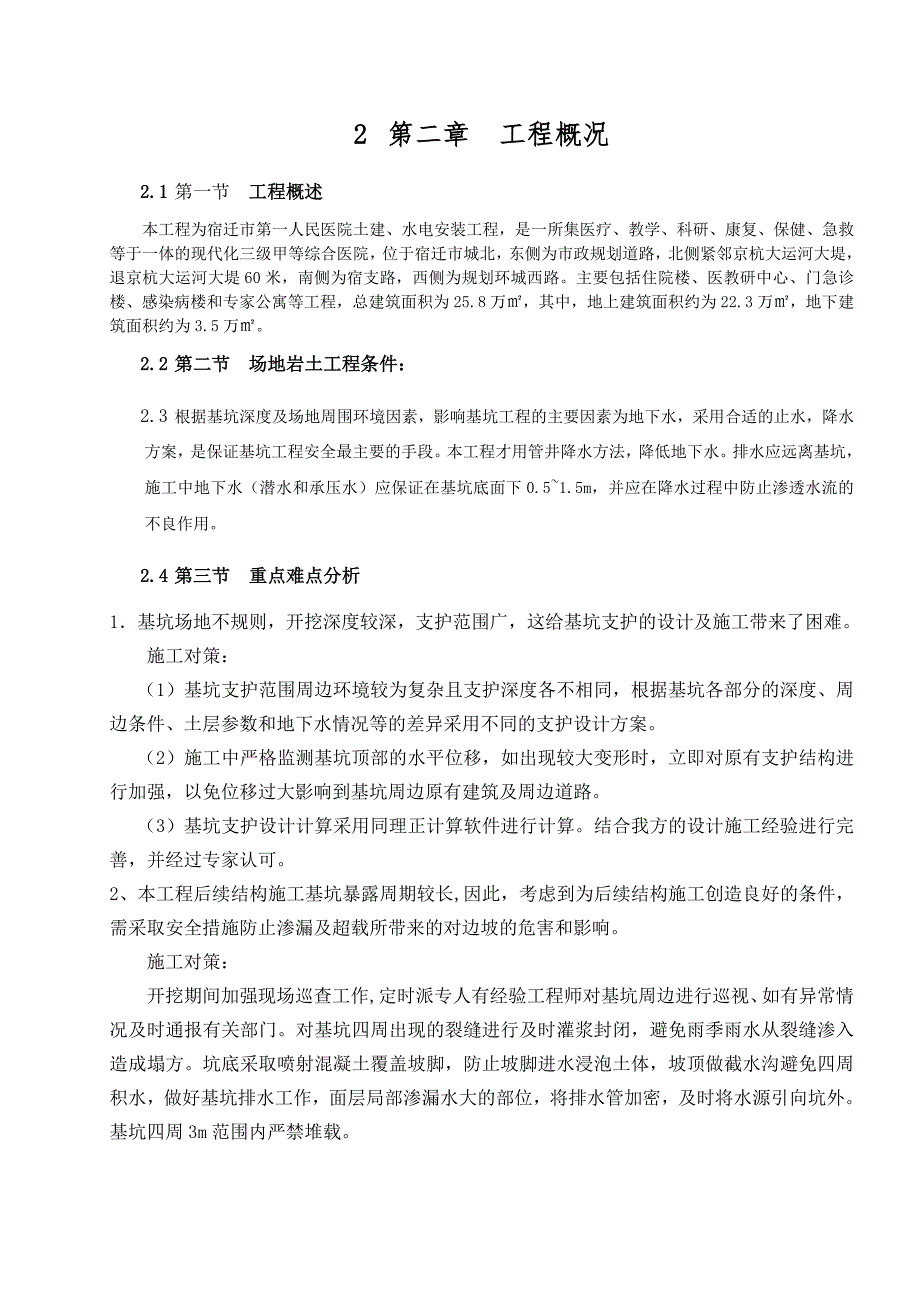

2、市第一人民医院岩土工程勘察报告。（2）宿迁市第一人民医院地下车库、基础平面图。（3）中国矿大岩土工程新技术发展有限公司提供的宿迁市第一人民医院基坑支护设计文件2 第二章 工程概况2.1 第一节 工程概述本工程为宿迁市第一人民医院土建、水电安装工程，是一所集医疗、教学、科研、康复、保健、急救等于一体的现代化三级甲等综合医院，位于宿迁市城北，东侧为市政规划道路，北侧紧邻京杭大运河大堤，退京杭大运河大堤60米，南侧为宿支路，西侧为规划环城西路。主要包括住院楼、医教研中心、门急诊楼、感染病楼和专家公寓等工程，总建筑面积为25.8万，其中，地上建筑面积约为22.3万，地下建筑面积约为3.5万。2.2 第
3、二节 场地岩土工程条件：2.3 根据基坑深度及场地周围环境因素，影响基坑工程的主要因素为地下水，采用合适的止水，降水方案，是保证基坑工程安全最主要的手段。本工程才用管井降水方法，降低地下水。排水应远离基坑，施工中地下水（潜水和承压水）应保证在基坑底面下0.51.5m，并应在降水过程中防止渗透水流的不良作用。2.4 第三节 重点难点分析1基坑场地不规则，开挖深度较深，支护范围广，这给基坑支护的设计及施工带来了困难。施工对策：（1）基坑支护范围周边环境较为复杂且支护深度各不相同，根据基坑各部分的深度、周边条件、土层参数和地下水情况等的差异采用不同的支护设计方案。（2）施工中严格监测基坑顶部的水平位
4、移，如出现较大变形时，立即对原有支护结构进行加强，以免位移过大影响到基坑周边原有建筑及周边道路。（3）基坑支护设计计算采用同理正计算软件进行计算。结合我方的设计施工经验进行完善，并经过专家认可。2、本工程后续结构施工基坑暴露周期较长,因此，考虑到为后续结构施工创造良好的条件，需采取安全措施防止渗漏及超载所带来的对边坡的危害和影响。施工对策：开挖期间加强现场巡查工作,定时派专人有经验工程师对基坑周边进行巡视、如有异常情况及时通报有关部门。对基坑四周出现的裂缝进行及时灌浆封闭，避免雨季雨水从裂缝渗入造成塌方。坑底采取喷射混凝土覆盖坡脚，防止坡脚进水浸泡土体，坡顶做截水沟避免四周积水，做好基坑排水工

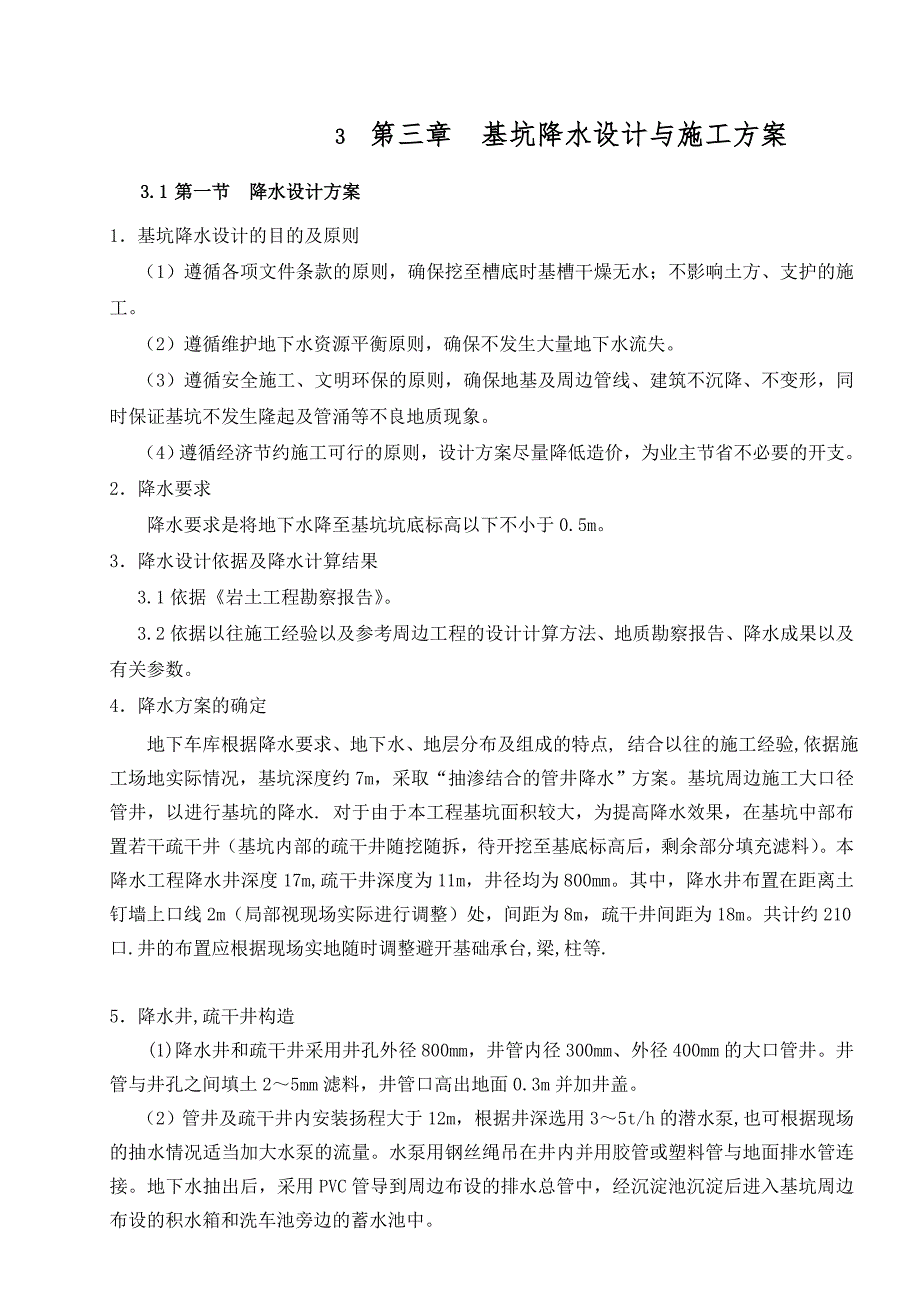

5、作，面层局部渗漏水大的部位，将排水管加密，及时将水源引向坑外。基坑四周3m范围内严禁堆载。3 第三章 基坑降水设计与施工方案3.1 第一节降水设计方案1基坑降水设计的目的及原则（1）遵循各项文件条款的原则，确保挖至槽底时基槽干燥无水；不影响土方、支护的施工。（2）遵循维护地下水资源平衡原则，确保不发生大量地下水流失。（3）遵循安全施工、文明环保的原则，确保地基及周边管线、建筑不沉降、不变形，同时保证基坑不发生隆起及管涌等不良地质现象。（4）遵循经济节约施工可行的原则，设计方案尽量降低造价，为业主节省不必要的开支。2降水要求降水要求是将地下水降至基坑坑底标高以下不小于0.5m。3降水设计依据及降
6、水计算结果3.1依据岩土工程勘察报告。3.2依据以往施工经验以及参考周边工程的设计计算方法、地质勘察报告、降水成果以及有关参数。4降水方案的确定地下车库根据降水要求、地下水、地层分布及组成的特点, 结合以往的施工经验,依据施工场地实际情况，基坑深度约7m，采取“抽渗结合的管井降水”方案。基坑周边施工大口径管井，以进行基坑的降水. 对于由于本工程基坑面积较大，为提高降水效果，在基坑中部布置若干疏干井（基坑内部的疏干井随挖随拆，待开挖至基底标高后，剩余部分填充滤料）。本降水工程降水井深度17m,疏干井深度为11m，井径均为800mm。其中，降水井布置在距离土钉墙上口线2m（局部视现场实际进行调整）
7、处，间距为8m，疏干井间距为18m。共计约210口.井的布置应根据现场实地随时调整避开基础承台,梁,柱等.5降水井,疏干井构造(1)降水井和疏干井采用井孔外径800mm，井管内径300mm、外径400mm的大口管井。井管与井孔之间填土25mm滤料，井管口高出地面0.3m并加井盖。（2）管井及疏干井内安装扬程大于12m，根据井深选用35t/h的潜水泵,也可根据现场的抽水情况适当加大水泵的流量。水泵用钢丝绳吊在井内并用胶管或塑料管与地面排水管连接。地下水抽出后，采用PVC管导到周边布设的排水总管中，经沉淀池沉淀后进入基坑周边布设的积水箱和洗车池旁边的蓄水池中。（3）为防止在土方施工过程中土体落入疏
8、干井中，将其淤死，往井孔内填入25mm滤料，并在土方施工过程中井口标高随土方施工而降低。同时在降水井处设置明显标志，谨防其被破坏。(4)降水井周边排水沿基坑周边距离开挖线1.0m的位置应设置排水沟，沟宽度为200mm，深度为150mm，泛水为1，具体施工时依据现场实际条件决定。沿排水沟外侧布置直径为300mm的排水总管，其水力坡度为3。排水管布设到排水口位置设置沉淀池，抽出的多余地下水可经沉淀池沉淀后流进蓄水池。3.2 第二节降水施工方案1.施工部署（1）施工进场后,按各单体工程基坑周边布置泵吸反循环钻机。（2）在施工降水井的同时，布置1台工程地质钻机进行水位观测井的施工，以利于尽早观测水位，
9、为土方施工的插入提供地下水情况。并可以此来控制降深，以免过多抽吸地下水，造成资源的浪费。2大口管井施工工艺流程（1）放线定井位、埋设钢护筒采用经纬仪及钢尺等进行定位放线。（2）挖泥浆池和泥浆沟泥浆池的位置可根据现场实际情况进行确定，但必须保证其离基坑开挖上口线的安全距离，确保其对后期基坑边坡的开挖及支护不会带来不良影响。（3）钻机就位钻机中心位置尽量与所放的井位中心线相吻合，偏差不得超过50mm；先对钻机进行垂直度校验，确保钻杆垂直度符合要求，垂直偏差不得超过1%。（4）成孔以上各项准备就绪且均满足规定的要求后，即可进行井孔钻进施工，为保证洗完井后，井深满足设计的要求，可以根据情况适当加深。（
10、5）下放井管井管为400mm无砂砾石（波纹管）滤水管，底部2m作为沉淀用。在混凝土预制托底上放置井管，四周拴10号铁丝，缓缓下放，当管口与井口相差200mm时，接上节井管，接头处用玻璃丝布密封，以免挤入泥砂淤塞井管，竖向用4条30mm宽竹条固定井管。为防止上下节错位，在下管前将井管依方向立直。吊放井管要垂直，并保持在井孔中心，为防止雨水泥砂或异物流入井中，井管要高出地面300mm，井口加盖。（6）填滤料井管下入后立即填入滤料。滤料采用水洗砂料，粒径为25mm，含泥量5%，滤料沿井孔四周均匀填入，宜保持连续，将泥浆挤出井孔。填滤料时，应随填随测滤料填入高度，当填入量与理论计算量不一致时，及时查找
11、原因，不得用装载机直接填料，应用铁锹或小车下料，以防不均匀或冲击井壁。（7）井管四周粘土封井在离打井地面约1.0m范围内，采用粘土填充密实。（8）洗井在以上各项均完成后，必须及时进行洗井工作，防止井孔淤死。在冲击钻成孔中，孔壁有少量泥皮，其会影响抽降效果，要通过洗井将泥皮洗出。洗井采用空压气举法。洗井时要将井底泥砂吹净洗透洗出清水。成孔时尽量采用清水护壁，采用大功率的空压机洗井并下入优质的滤管滤料，这样才能保证良好的透水性。（9）水泵安装、抽水降水井清孔完毕后，选用35t/h的潜水泵抽水，可根据现场地下水的出水量调整水泵的容量。用钢丝绳吊放至距井底2.0m处；铺设电缆和电闸箱，安装漏电保护系统
12、。疏干井不下水泵。3.泵吸反循环钻进施工工艺泵吸反循环钻进指循环介质流向是从地面沿钻具与孔壁的环状间隙进入钻孔，至孔底携带钻渣从钻杆内返回地面的一种钻进工艺。钻进常用于大直径钻孔施工，适用于填土层、砂性土层、粘土层、卵砾石层等，钻进效率较高。泵吸反循环钻进和旋挖钻进成孔工艺注意事项：（1）钻进时应轻压慢转，平稳钻进，以保证钻孔垂直；（2）钻进过程中应根据地层变化情况，适时调整钻进技术参数，并经常检查钻孔水平情况，防止倾斜；（3）钻进过程中应严格保持稳定的孔口水头高度，防止孔口坍塌；（4）接近设计孔深时准确控制好钻进深度，并做好进入持力层深度记录；（5）钻进至设计深度后，应采用泵吸反循环认真做好
13、清孔工作，以保证孔底干净；（6）钻进过程中冲洗液和泥浆护壁主要采用孔内自然造浆的方法，泥浆比重应控制在1.10-1.15。如原土造浆不能满足护壁要求时，应采用人工造浆。3降水工程的监测与维护降水监测与维护是对降水井和观测孔的水位、水量进行同步观察。降水的监测与维护期宜在基础中的基础结构施工高出降水前静止水位高度即告结束，以免周期过长对地面及周边道路产生不良影响。1.降水监测（1）抽水开始前应统一测一次自然水位。（2）抽水开始后，在水位未达到设计抽水深度前，每天观察12次水位。（3）在基坑开挖过程中，应随时查看基坑侧壁、基坑底的渗水，以便及时处理。2.降水维护及对周边沉降的监测控制在基坑周边布置
14、观测孔可防止过多抽吸地下水。为防止基坑开挖及降水对其产生不良影响，配合有关单位做好周边地面及永久性道路的沉降监测。对基坑周边降水井的抽水周期及时间进行控制。3.降水的维护（1）降水期间应对抽水设备和运行状况进行维护检查，每天检查不少于2次。（2）抽水设备应进行定期保养，降水期间不得随意停抽，遇特殊情况必须通知设计及监理确定后，方可确定是否停抽。（3）对井口进行保护，防止杂物掉入，经常检查排水管、沟，防止渗漏。（4）在更换水泵时应测量井深，掌握水泵安装深度防止埋泵。发生停电时及时更换新电源。4 第四章 基坑支护设计及施工方案4.1 第一节基坑支护设计方案1基坑支护概况（1）根据本工程施工平面总体
15、布置，分为一个施工区域：2、基坑支护形式针对以上工程特点，本工程在制定基坑支护方案时要重点考虑以下几个因素：安全可靠性；技术先进性、合理性；施工可行性；经济节约；工期合理。本基坑支护方案在综合考虑了这些因素后，根据基坑的不同支护深度，采用不同的边坡支护方式。（1) AB,GH,IJK段采用二级放坡支护，上部放坡3.5M坡率1:1.5，中部马道宽1.5M，下部放坡3.4M坡率1:1.5，坡面挂网喷浆;BCD,EFG,HI,NO段采用二级放坡支护，上部放坡3.5M,坡率1:1.5，中部马道宽1.5M,下部放坡2.1M,坡率1:1.5坡面挂网喷浆，DE段采用二级放坡支护，上部放坡3.5M坡率1:1.5，中部马道宽1.5M，下部放坡2.6M坡率1:1.5，坡面挂网喷浆。基坑工程各个施工区的基坑深度及支护形式见下表:序号部位槽底标高支护深度支护形式AB,JH,IJK主楼段-8.506.901:1.5放坡，挂网喷浆BCD,EFG,HI,NO主楼段-
