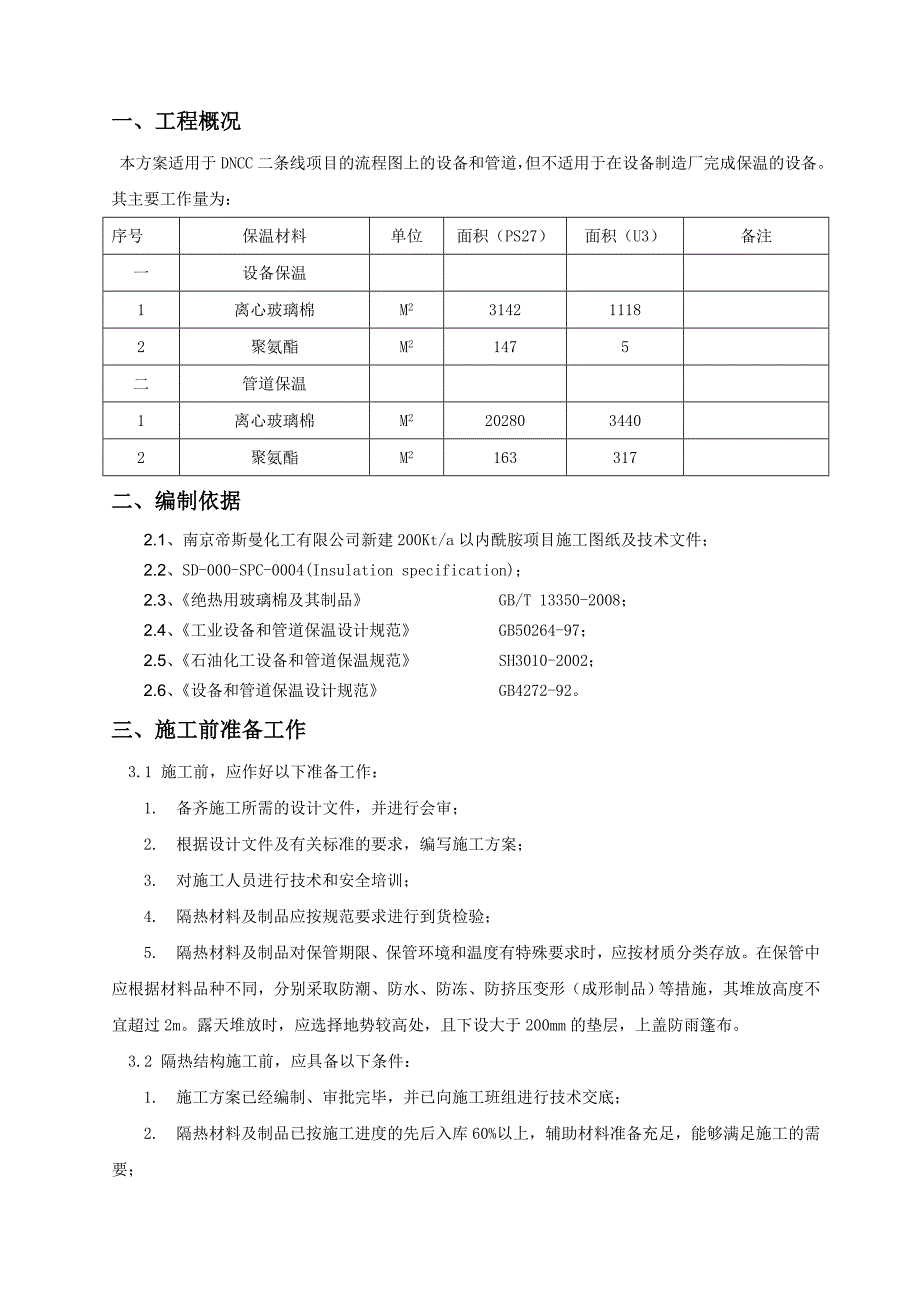

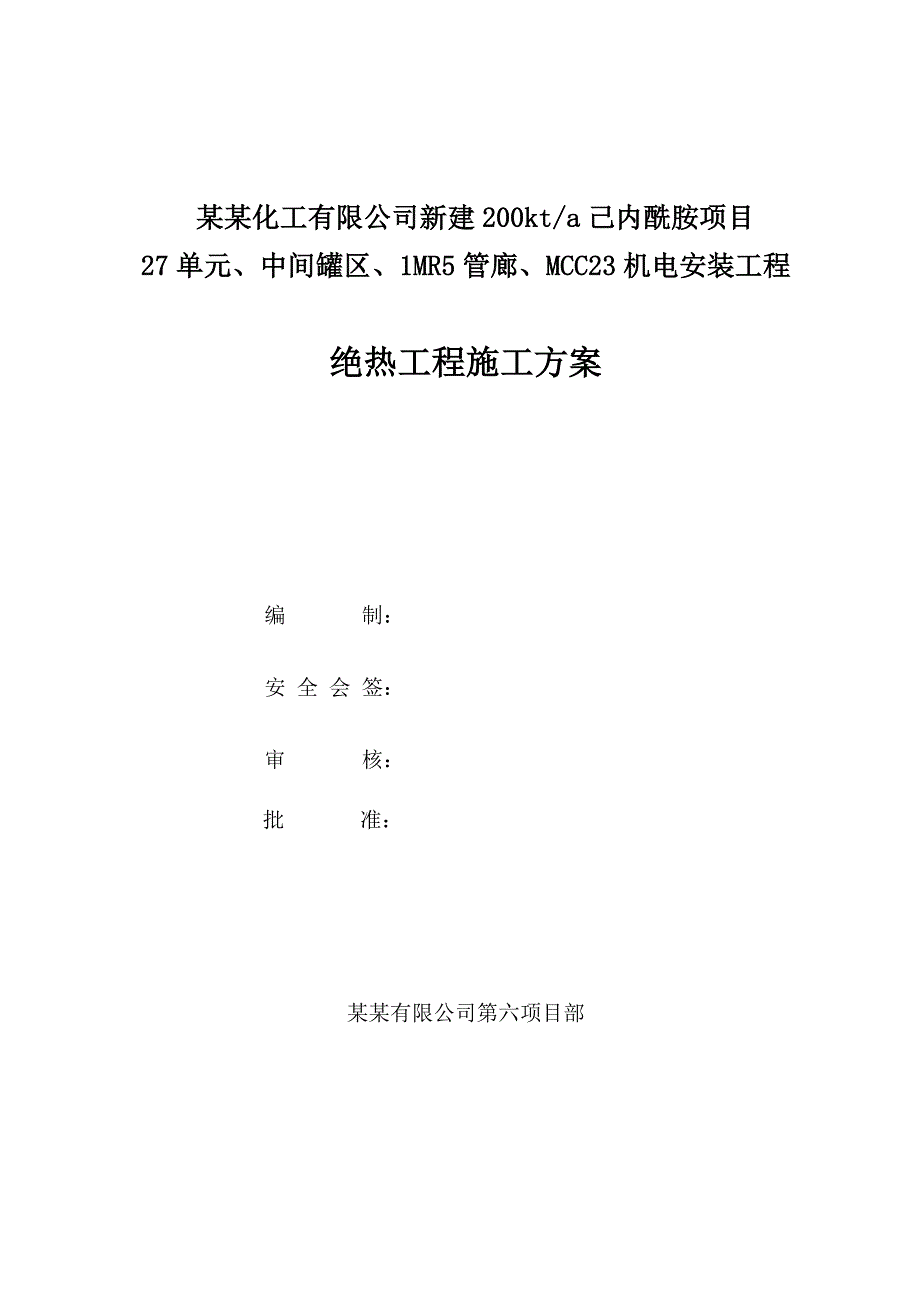

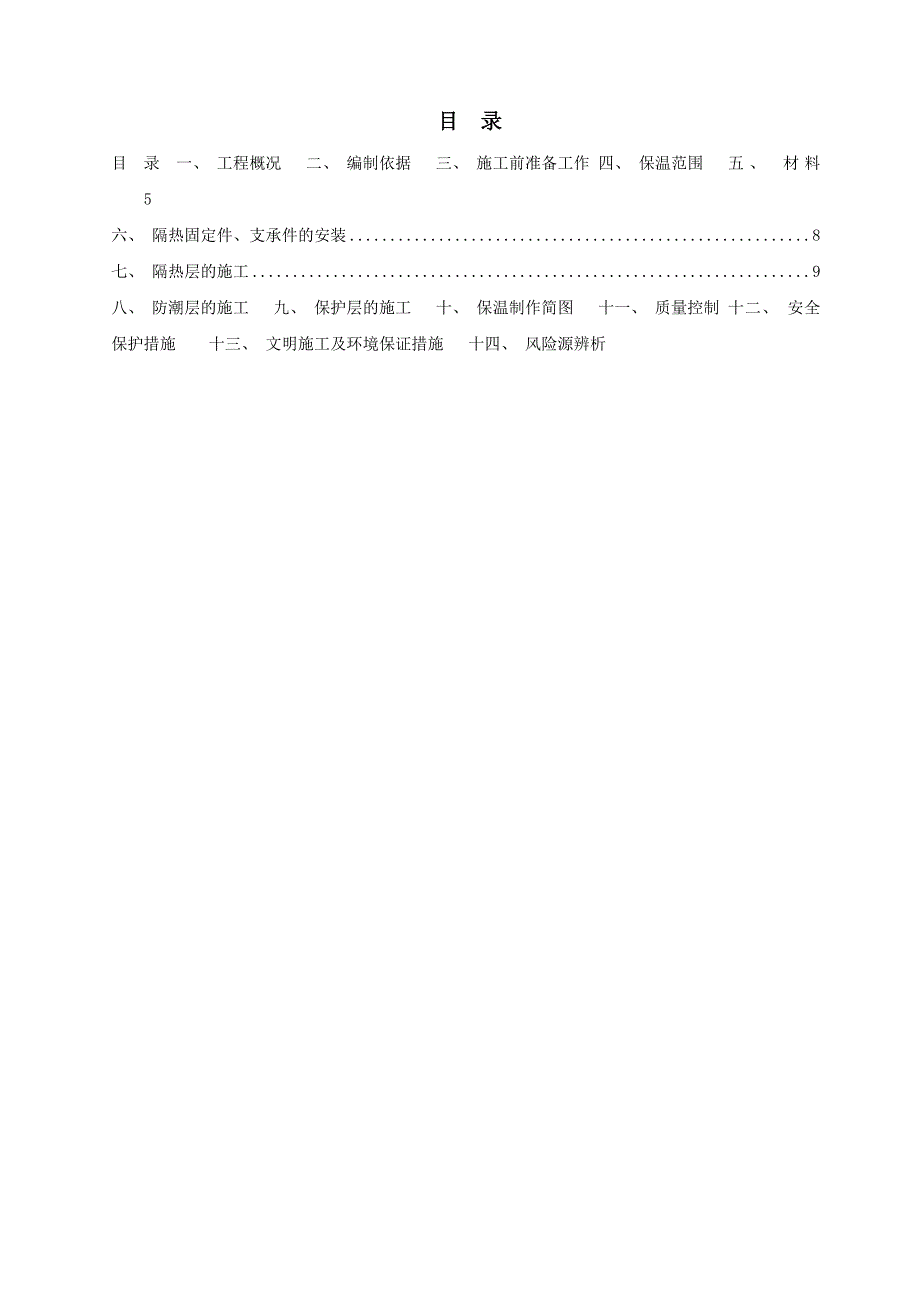

1、某某化工有限公司新建200kt/a己内酰胺项目27单元、中间罐区、1MR5管廊、MCC23机电安装工程绝热工程施工方案编 制：安 全 会 签：审 核： 批 准：某某有限公司第六项目部 目 录目 录一、 工程概况二、 编制依据三、 施工前准备工作四、 保温范围五、 材料5六、 隔热固定件、支承件的安装8七、 隔热层的施工9八、 防潮层的施工九、 保护层的施工十、 保温制作简图十一、 质量控制十二、 安全保护措施十三、 文明施工及环境保证措施十四、 风险源辨析一、 工程概况 本方案适用于DNCC二条线项目的流程图上的设备和管道，但不适用于在设备制造厂完成保温的设备。其主要工作量为：序号保温材料单位
2、面积（PS27）面积（U3）备注一设备保温1离心玻璃棉M2314211182聚氨酯M21475二管道保温1离心玻璃棉M22028034402聚氨酯M2163317二、 编制依据2.1、南京帝斯曼化工有限公司新建200Kt/a以内酰胺项目施工图纸及技术文件；2.2、SD-000-SPC-0004(Insulation specification)；2.3、绝热用玻璃棉及其制品 GB/T 13350-2008；2.4、工业设备和管道保温设计规范 GB50264-97；2.5、石油化工设备和管道保温规范 SH3010-2002；2.6、设备和管道保温设计规范 GB4272-92。三、 施工前准备工作
3、3.1 施工前，应作好以下准备工作：1. 备齐施工所需的设计文件，并进行会审；2. 根据设计文件及有关标准的要求，编写施工方案；3. 对施工人员进行技术和安全培训；4. 隔热材料及制品应按规范要求进行到货检验；5. 隔热材料及制品对保管期限、保管环境和温度有特殊要求时，应按材质分类存放。在保管中应根据材料品种不同，分别采取防潮、防水、防冻、防挤压变形（成形制品）等措施，其堆放高度不宜超过2m。露天堆放时，应选择地势较高处，且下设大于200mm的垫层，上盖防雨篷布。3.2 隔热结构施工前，应具备以下条件：1. 施工方案已经编制、审批完毕，并已向施工班组进行技术交底；2. 隔热材料及制品已按施工进
4、度的先后入库60%以上，辅助材料准备充足，能够满足施工的需要；3. 施工现场已有完备的安全设施、消防用具及劳保用品；4. 施工现场已有完整的支吊架、固定件及伴热、仪表接管已安装完毕，压力试验、管道吹扫及外表面除锈、防腐等工作已全部完成并经检查合格。3.3 在有防腐、衬里的工业设备和管道上焊接隔热层的固定件时，焊接机焊后热处理必须在防腐和衬里施工及试压前进行。3.4 隔热材料及其制品出库时，应核对其品种、规格、有限期，并经外观检查合格。3.5 隔热施工前，应与设备、管道、电气、仪表等主要安装工种联合检查确认，并办理工序交接手续。四、 保温范围4.1 工程图，流程图，管道内的保温分类，代码，标示如
5、下图：分类代码分类保温IH热量保存保冷IC冷量保存其他IA防止结露IP人身防护4.2 保温材料的导热性与应用标准中的各保温材料应用表中的数据一致。4.3 除了另外规定和另外说明，流程图上需保温的设备和管道的所有表面应保温，包括法兰，阀门，泵，在线仪表。4.4 限制因素以下设备和管道的部件不要保温，除非另有说明：1、保热、可视部件，比如铭牌、钢印、视镜、液位计；、屏蔽或保护装置；、除特别说明的之外，以下动设备需要散热和冷却的部件：填料函、底座、冷却水管和夹套、密封管、轴承、油冷却器、齿轮箱等等；、除特别说明的之外，风机、压缩机、鼓风机或其他动设备，往复式设备，机械等；、无伴热截止阀的下游管道；、
6、安全阀的出口管和像蒸汽吹扫阀、放空、导淋阀的下游管线；、除非另有说明，疏水器和其不要回收热量及无结冰现象的下游管线；、氢气系统的法兰；、有位移的部件，例如膨胀和旋转点及滑阀；、支腿和裙座内；、内部有耐火或保温的设备和管道，除了金属表面温度必需控制的情况。2、人身防护保温、可视部件，比如铭牌、检验代码牌、钢印、视镜、液位计；、屏蔽或保护装置；、安全阀的出口管和像蒸汽吹扫阀，放空，倒淋阀的下游管线；、支腿和裙座内；、内部有耐火或保温的设备和管道，除了金属表面温度必需控制的情况。3、保冷和防结露保温、可视部件，比如铭牌、检验代码牌、钢印、视镜、液位计；、除另有说明的风机、压缩机、鼓风机或其他动设备，
7、往复式设备、机械等等；、安全阀的出口管和像蒸汽吹扫阀，放空，倒淋阀的下游管线；、没有考虑低温的部件，比如阀门的填料压盖；、为维修留的管嘴末端，比如倒淋阀安装的盲法兰。五、 材料5.1、常规要求根据本工程图纸和设计要求：IH保温材料使用玻璃棉，保温材料绑扎使用的不锈钢丝和或的不锈钢带（304），外保护层材料使用的不锈钢薄板（304），外保护层绑扎材料使用不锈钢带（304）IC保温材料使用聚氨酯，绑扎材料使用不锈钢带（304）外保护层材料使用的不锈钢薄板，外保护层绑扎材料使用不锈钢带。5.2、注释玻璃棉：等级A（依照GB/T 13350-2008要求）；聚氨酯泡沫：等级B2（依照JC/T 998要
8、求）。项次项目指标（- B）1密度，Kg/m3 502导热系数，W/(mK) 0.0243粘接强度，kPa 1004尺寸变化率，（7048h）% 15抗拉强度，kPa 3006拉伸强度，kPa -7断裂伸长率，% 108闭孔率，% 959吸水率，% 310水蒸气透过率，ng/（Pams） 511抗渗性，mm(1000nn水柱24h静水压) 55.3、热保温和人身防护保温的材料5.3.1、热保温和人身防护保温的材料应符合以下规范和标准：材料名称标准应用范围玻璃棉（管壳）GB/T 13350 (3)用于设备和管道，温度区间15到600ASTM C547 Type &玻璃棉（金属网毯）GB/T 13
9、350 (3)ASTM C592 Type (2)玻璃棉（板）GB/T 13350 (3)ASTM C612 Type IV&V玻璃棉（板）GB/T 13350 (3)用于塔和压力容器的膨胀节、法兰、和阀门，温度区间15到600ASTM C553 Type VII5.4、冷保温材料5.4.1、冷保温遵照以下规范和标准：材料名称标准应用范围聚氨酯泡沫塑料JC/T 998用于-120到+15设备和管道ASTM C591 Grade 1&2 Type 2(2)注：1、 当保冷材料已预装有防潮层比如聚氨酯铝箔或等同材料时，防潮层涂层和加强材料不再需要；2、 聚氨酯泡沫塑料用于操作温度0和上文所述，保温
10、施工前设备和管道的碳钢部分应涂刷两遍环氧富锌底漆。5.5、外保护层材料5.5.1、外保护层材料依据工艺温度和工厂大气环境选择，如以下表格所述：外保护层材料标准形状厚度（mm）应用范围铝合金ASTM B209 Alloy 1060（Alloy 1050 也是可接受的）平板0.5用于直径小于DN7500.8用于直径大于等于DN7501注2注：1、 应用标准和外保护层厚度依照CINI保温规范；2、 法兰、阀门等可拆卸盒，不论材质，都应该用1.0mm铝板制作。5.5、绑扎材料保温层绑扎材料的材料规范和用途遵照下表：材料尺寸应用304不锈钢丝（软的/完全退火的）S.W.G # 20 用于DN300及以下
11、管道当保冷材料分两层或多层时，用于绑扎第一层S.W.G # 18 用于DN350及DN400的管道304不锈钢带（软的/完全退火的）0.413用于DN450及以上的管道，以及直径450mm到900mm的保温设备0.519用于直径大于900mm的设备保温注：1、 所有的管道和设备的保温用不锈钢丝和不锈钢带绑扎。2、 直径小于DN25的管道可以用氯化物含量少于10ppm的塑料胶带绑扎。5.6、外保护层绑扎材料外保护层绑扎材料的材料规范和用途遵照下表：材料尺寸应用304不锈钢带0.413用于DN750及以上管道，和直径900mm以下设备保温0.519用于直径大于900mm设备保温注：1、 所有的管道
12、和设备用不锈钢带绑扎；2、 其他辅助材料应用参考规范CINI第2.25.01段；3、 冷保温的外保护层应该用钢带固定，自攻螺钉或抽芯铆钉只用于特殊情况，并且不能损坏下面的防潮层。5.6、其他材料5.6.1、热保温辅助材料执行规范和应用按下表：名称材料应用填缝料与热保温材料同质的水性灰浆或等同材料用于热保温材料孔洞填塞自喷密封料30-45泡沫密封剂或等同材料用于吊耳等开口处保温勾缝抹面料ASTM C449或等同材料为热表面提供一个最终的光滑表面保温泥ASTM C195或等同材料适用于塑料和干燥位置，用来隔绝表面热量传递加强材料玻璃布（1010 网眼）用于增强玛蹄脂等辅助材料铝箔玻璃布胶带用于尺寸
13、小于DN15的仪表管5.6.2、冷保温和防结露保温的辅助材料执行规范和应用按下表：名称材料应用填缝料60-25C.I.玛蹄脂或等同材料，或不透气型弹性聚合物基树脂玛蹄脂（不易燃和0.75mm干膜厚时水汽渗透率为0.02% ASTM E96）用于保冷防潮层密封料和自喷密封料30-45泡沫密封剂或油改性高弹填充料，并加铝色颜料用于保冷缝隙密封，吊耳等开口处保温勾缝密封材料嵌缝料用于外保护层加强材料玻璃布（1010 网眼）用于增强玛蹄脂六、 隔热固定件、支承件的安装6.1 设备的隔热固定件、支承件已有设备厂家安装于设备上，管道的隔热固定件、支承件需保温施工单位制作安装。6.2 公称直径大于100mm垂直管道或水平夹角大于60的斜向管道，应安装支承件。支承件采用抱箍式，施工时根据管道的外壁周长
