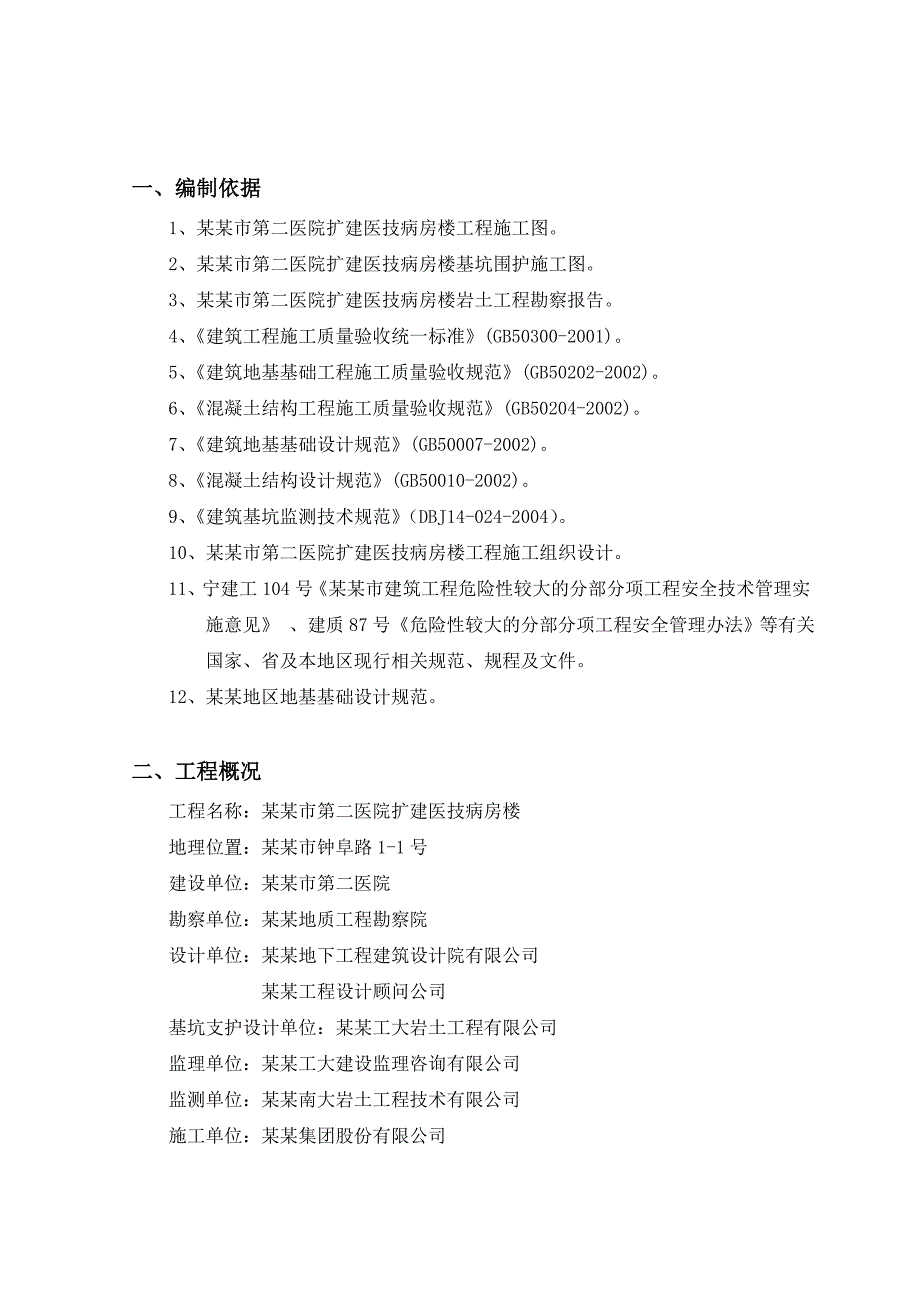

1、一、编制依据1、某某市第二医院扩建医技病房楼工程施工图。2、某某市第二医院扩建医技病房楼基坑围护施工图。3、某某市第二医院扩建医技病房楼岩土工程勘察报告。4、建筑工程施工质量验收统一标准(GB50300-2001)。5、建筑地基基础工程施工质量验收规范(GB50202-2002)。6、混凝土结构工程施工质量验收规范(GB50204-2002)。7、建筑地基基础设计规范(GB50007-2002)。8、混凝土结构设计规范(GB50010-2002)。9、建筑基坑监测技术规范（DBJ14-024-2004）。10、某某市第二医院扩建医技病房楼工程施工组织设计。11、宁建工104号某某市建筑工程危险

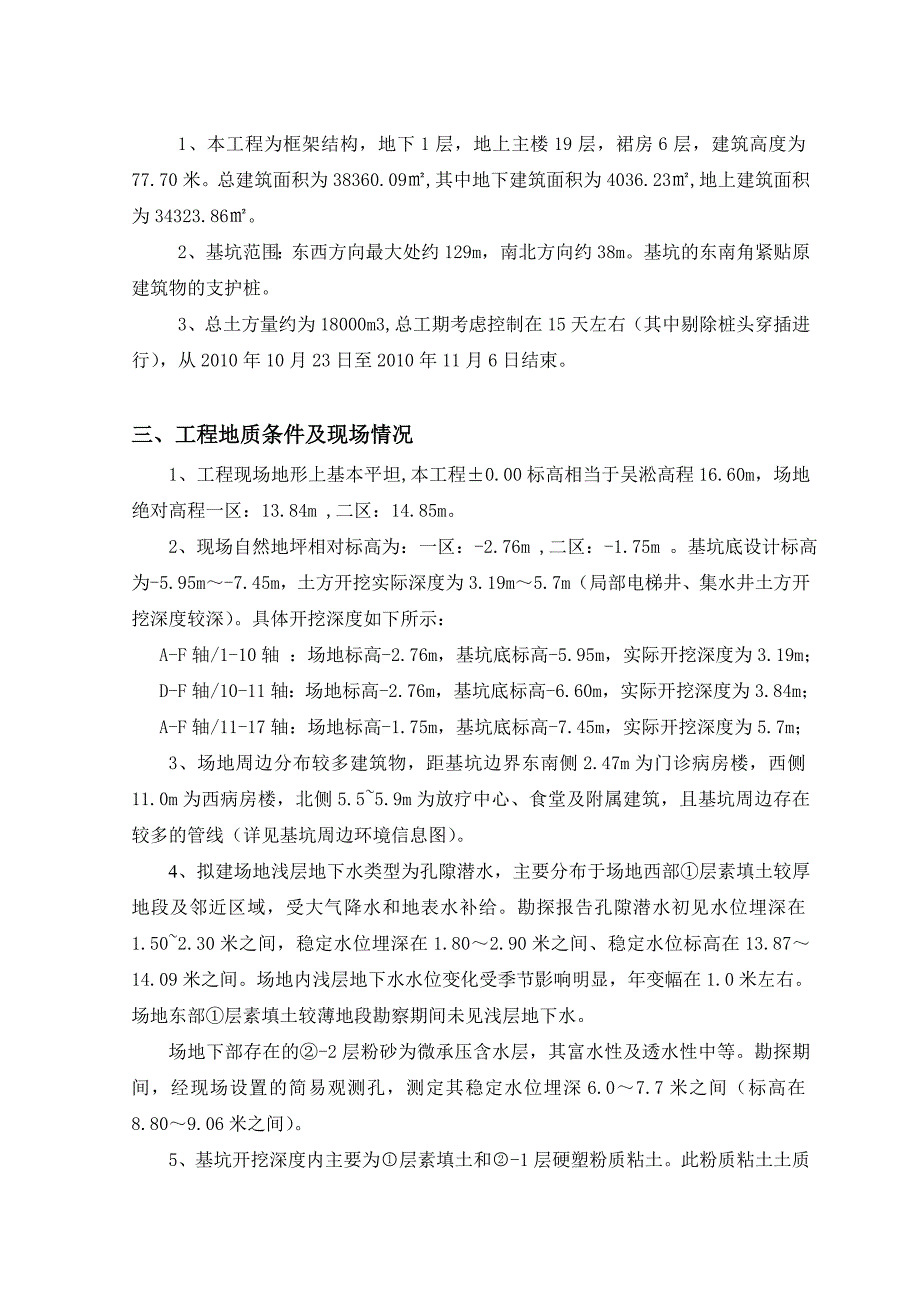

2、性较大的分部分项工程安全技术管理实施意见 、建质87号危险性较大的分部分项工程安全管理办法等有关国家、省及本地区现行相关规范、规程及文件。12、某某地区地基基础设计规范。二、工程概况工程名称：某某市第二医院扩建医技病房楼地理位置：某某市钟阜路1-1号建设单位：某某市第二医院勘察单位：某某地质工程勘察院设计单位：某某地下工程建筑设计院有限公司 某某工程设计顾问公司基坑支护设计单位：某某工大岩土工程有限公司监理单位：某某工大建设监理咨询有限公司监测单位：某某南大岩土工程技术有限公司施工单位：某某集团股份有限公司1、本工程为框架结构，地下1层，地上主楼19层，裙房6层，建筑高度为77.70米。总建筑
3、面积为38360.09,其中地下建筑面积为4036.23,地上建筑面积为34323.86。2、基坑范围：东西方向最大处约129m，南北方向约38m。基坑的东南角紧贴原建筑物的支护桩。3、总土方量约为18000m3,总工期考虑控制在15天左右（其中剔除桩头穿插进行），从2010年10月23日至2010年11月6日结束。三、工程地质条件及现场情况1、工程现场地形上基本平坦,本工程0.00标高相当于吴淞高程16.60m，场地绝对高程一区：13.84m ,二区：14.85m。2、现场自然地坪相对标高为：一区：-2.76m ,二区：-1.75m 。基坑底设计标高为-5.95m-7.45m，土方开挖实际深
4、度为3.19m5.7m（局部电梯井、集水井土方开挖深度较深）。具体开挖深度如下所示：A-F轴/1-10轴 ：场地标高-2.76m，基坑底标高-5.95m，实际开挖深度为3.19m；D-F轴/10-11轴：场地标高-2.76m，基坑底标高-6.60m，实际开挖深度为3.84m；A-F轴/11-17轴：场地标高-1.75m，基坑底标高-7.45m，实际开挖深度为5.7m；3、场地周边分布较多建筑物，距基坑边界东南侧2.47m为门诊病房楼，西侧11.0m为西病房楼，北侧5.55.9m为放疗中心、食堂及附属建筑，且基坑周边存在较多的管线（详见基坑周边环境信息图）。4、拟建场地浅层地下水类型为孔隙潜水，

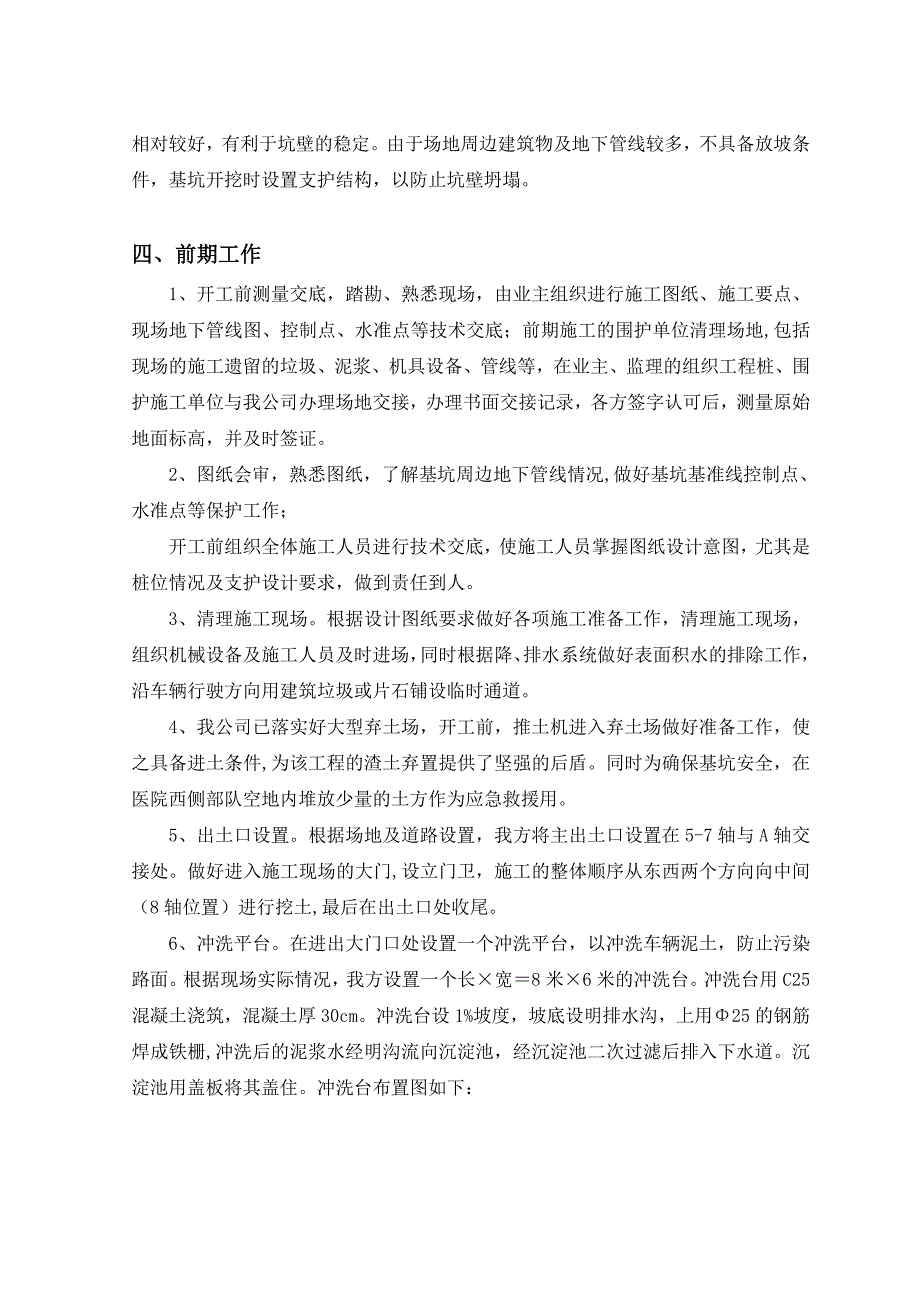

5、主要分布于场地西部层素填土较厚地段及邻近区域，受大气降水和地表水补给。勘探报告孔隙潜水初见水位埋深在1.502.30米之间，稳定水位埋深在1.802.90米之间、稳定水位标高在13.8714.09米之间。场地内浅层地下水水位变化受季节影响明显，年变幅在1.0米左右。场地东部层素填土较薄地段勘察期间未见浅层地下水。场地下部存在的-2层粉砂为微承压含水层，其富水性及透水性中等。勘探期间，经现场设置的简易观测孔，测定其稳定水位埋深6.07.7米之间（标高在8.809.06米之间）。5、基坑开挖深度内主要为层素填土和-1层硬塑粉质粘土。此粉质粘土土质相对较好，有利于坑壁的稳定。由于场地周边建筑物及地下
6、管线较多，不具备放坡条件，基坑开挖时设置支护结构，以防止坑壁坍塌。四、前期工作1、开工前测量交底，踏勘、熟悉现场，由业主组织进行施工图纸、施工要点、现场地下管线图、控制点、水准点等技术交底；前期施工的围护单位清理场地,包括现场的施工遗留的垃圾、泥浆、机具设备、管线等，在业主、监理的组织工程桩、围护施工单位与我公司办理场地交接，办理书面交接记录，各方签字认可后，测量原始地面标高，并及时签证。2、图纸会审，熟悉图纸，了解基坑周边地下管线情况,做好基坑基准线控制点、水准点等保护工作；开工前组织全体施工人员进行技术交底，使施工人员掌握图纸设计意图，尤其是桩位情况及支护设计要求，做到责任到人。3、清理施
7、工现场。根据设计图纸要求做好各项施工准备工作，清理施工现场，组织机械设备及施工人员及时进场，同时根据降、排水系统做好表面积水的排除工作，沿车辆行驶方向用建筑垃圾或片石铺设临时通道。4、我公司已落实好大型弃土场，开工前，推土机进入弃土场做好准备工作，使之具备进土条件,为该工程的渣土弃置提供了坚强的后盾。同时为确保基坑安全，在医院西侧部队空地内堆放少量的土方作为应急救援用。5、出土口设置。根据场地及道路设置，我方将主出土口设置在5-7轴与A轴交接处。做好进入施工现场的大门,设立门卫，施工的整体顺序从东西两个方向向中间（8轴位置）进行挖土,最后在出土口处收尾。6、冲洗平台。在进出大门口处设置一个冲洗
8、平台，以冲洗车辆泥土，防止污染路面。根据现场实际情况，我方设置一个长宽8米6米的冲洗台。冲洗台用C25混凝土浇筑，混凝土厚30cm。冲洗台设1%坡度，坡底设明排水沟，上用25的钢筋焊成铁栅,冲洗后的泥浆水经明沟流向沉淀池，经沉淀池二次过滤后排入下水道。沉淀池用盖板将其盖住。冲洗台布置图如下：冲洗台平面示意图I-I 剖面示意7、落实确定好行车线路，做好沿途道路的保洁，责任到人。明确自卸车开行路线，落实专人负责指挥运土车辆，防止发生堵车现象。8、根据施工现场实际情况确定、落实夜间照明设施及夜间值班电工。9、做好与其他相关单位协调沟通工作。五、施工方案及施工组织（一）分区方案根据现场实际情况，我方将
9、现场土方开挖分为两个区进行，分别为一区和二区。详见下图所示：（二）分层方案由于基坑较深，根据岩土工程勘察报告中关于现场土质实际情况的说明，确定土方开挖分二层开挖，局部分为三层开挖，确保每层开挖不超过2.0米。（1）一区第一层土方开挖一区第一层考虑开挖1.8米，即：从标高-2.76m挖至-4.56m，如下图所示：（2）二区第一层土方开挖二区开挖深度较一区开挖深度深，因此考虑第一层土开挖1.90米深，即：从标高-1.75m挖至-3.65m，如下图所示：（3）一区第二层土方开挖详见下图所示。（4）二区第二层土方开挖详见下图所示。（4）二区第三层土方开挖详见下图所示。（6）最后进行地梁、承台、电梯井及
10、集水井的开挖。（三）施工方案及注意要点1、主要采用2台1.0m3的挖机进行大面积的开挖，地梁、承台、电梯井及集水井采用2台0.3m3的挖机进行开挖，坑底0.30m和基坑死角以及各立桩周边土采用人工开挖方法。2、按9轴分区由东西两个方向向中间；分两层开挖，挖第二层土方时,挖机下坑翻土，一层一层接力，原则上白天翻土，夜间外运。根据工程进度需要,必要时白天用市政车辆出土。3、主要挖土流程修筑基坑内道路一、二区第一层土方开挖一、二区第二层土方:翻土、装车（人工破桩头同步进行）直至土方开挖至设计标高上0.20m（人工破桩头、人工清理0.20m底板土、承台土、电梯井土）土建砌砖胎模最后收尾土方挖除土方工程
11、竣工、验收后撤场。4、挖土流向。由于本工程基坑东西方向最大达到129米，因此我方考虑采用从东西两个方向向中间进行同时挖土。沿下图所示汽车道路区域用建筑垃圾先平出一道临时通道，选择两台挖机按下图进行开挖。由于同时开挖，出土时汽车容易打架，所以开行线路非常重要，我方将派专人负责指挥运土车辆。（土方开挖流向图如下）5、土方开挖原则：土方开挖按分层、分块、对称均匀开挖的原则开挖，严禁一挖到底，以使支护外侧土的应力均匀，对称释放，同时应按“开槽支撑，先撑后挖，分层开挖，严禁超挖，及时封底”原则进行。6、由测量人员进行定位放线，将地梁、承台和电梯井等部位用白灰线撒出来，用小型挖土机进行开挖，尽量避免扰动基
12、础底板土方。7、电梯基坑及集水坑部位挖土时坡度为1：0.5，工作面为垫层边向外600mm，为板墙侧壁砌筑240mm粘土砖模，抹1：3水泥砂浆提供足够工作面。8、开挖期间，严禁机械碰撞支护体系、工程桩、监测设施，另外我方将派专人研究地下管线布置图，现场指挥挖机施工，严禁挖断地下管道。9、破桩工人破碎的混凝土块及人工清理的土方应及时挑抬至挖机前，由挖机及时翻出。在已成型的基坑底，机械严禁进入碾压。如有积水，人工开挖排水沟，将水引至集水井及时排除。部分清理好的底板，经验收合格，土建单位应及时辅设垫层、砌砖胎模。这样瓦工、土方交叉施工，不仅提高了工效和施工进度也对基坑起到了保护作用。10、挖土过程中测
13、量工配合测定标高，当挖土快接近槽底时，用水准仪在槽底测设33m的放格控制网，并撒上白灰点，以示标记。11、在基坑施工时，在坑上口设置围堰保证场地内的积水不流至坑槽内。12、挖土至设计标高，地基钎探后，尽快会同勘测、设计、甲方、质监站、监理等部门共同对基底进行验槽，办理地基验槽手续。六、人员、材料和机械配备1、施工人员组织1）、机构设置为保证工程的质量、进度、安全，项目经理常驻现场，全面指挥。2）、人员配备本工程计划投入人员48人，其中驾驶员20人, 特殊工种人员5人，管理人员8人，其它辅助人员10人、后勤保卫等5人。3）、岗位职责为了确保工程质量安全和工期，必须加大施工管理力度，采用项目经理负
14、责制，建立健全岗位责任制。项目部主要岗位职责见岗位责任制表：岗 位 责 任 制 表岗位职 责项目经理负责整个工程的管理活动，包括工期、质量、施工阶段动态、考核、现场管理以及设备人员管理。施工员负责按施工图和施工组织方案，组织分项工程的施工，确保施工进度计划得到落实。各分项工作班长负责本分项工作所施工的质量及进度。电工机修工负责机械设备的维修、电器安装和电路架设，保证机械设备正常运转和电路畅通。安全员负责本工程施工人员的安全教育和安全检查，对关键、危险部位应做交底，并做好监督防护措施的落实，保证安全生产。汽车队负责汽车安全行驶、确保安全无事故。门卫保安负责车辆进出大门的安全指挥工作。清扫组负责道
15、路的清扫和冲洗台积水的排放，符合市容管理要求。2、施工机械配备根据现场条件及其工程量、工期要求，现场配备1.00m3挖掘机2台，0.60m3挖机2台，土方开挖配备15T自卸车30辆，土场配备140型推土机2台。另外配备工具车1辆、经纬仪1台、水准仪1台。3、材料进场计划土方开挖主要消耗材料为油料、零配件、照明器材、铺垫路面钢板等，除油料外其余材料计划一次性进场。七、质量保证措施（一）本工程的重点及处理措施出土口处的出土平台及地基加固措施基坑土方收尾时,挖掘机械须停放在出土口处的基坑支护桩外侧操作,由于挖掘机械自重约20吨,加上挖土作业时的动载、铲斗装土的荷载,对基坑外侧土体产生巨大侧向压力,导致主出口处周边支护桩剪力增大,为确保出口处支护桩的安全,施工前必须对该出土平台土体进行加固。工程桩、降水管井、支护桩的保护措施A、每台挖机派专人指挥，桩周边土用人工清除，严禁挖机碰撞、挤压桩。B、挖土必须从桩、井的四周均匀开挖，以免在一边开挖后，另一边侧向土压力造成桩受损、桩位偏移。
