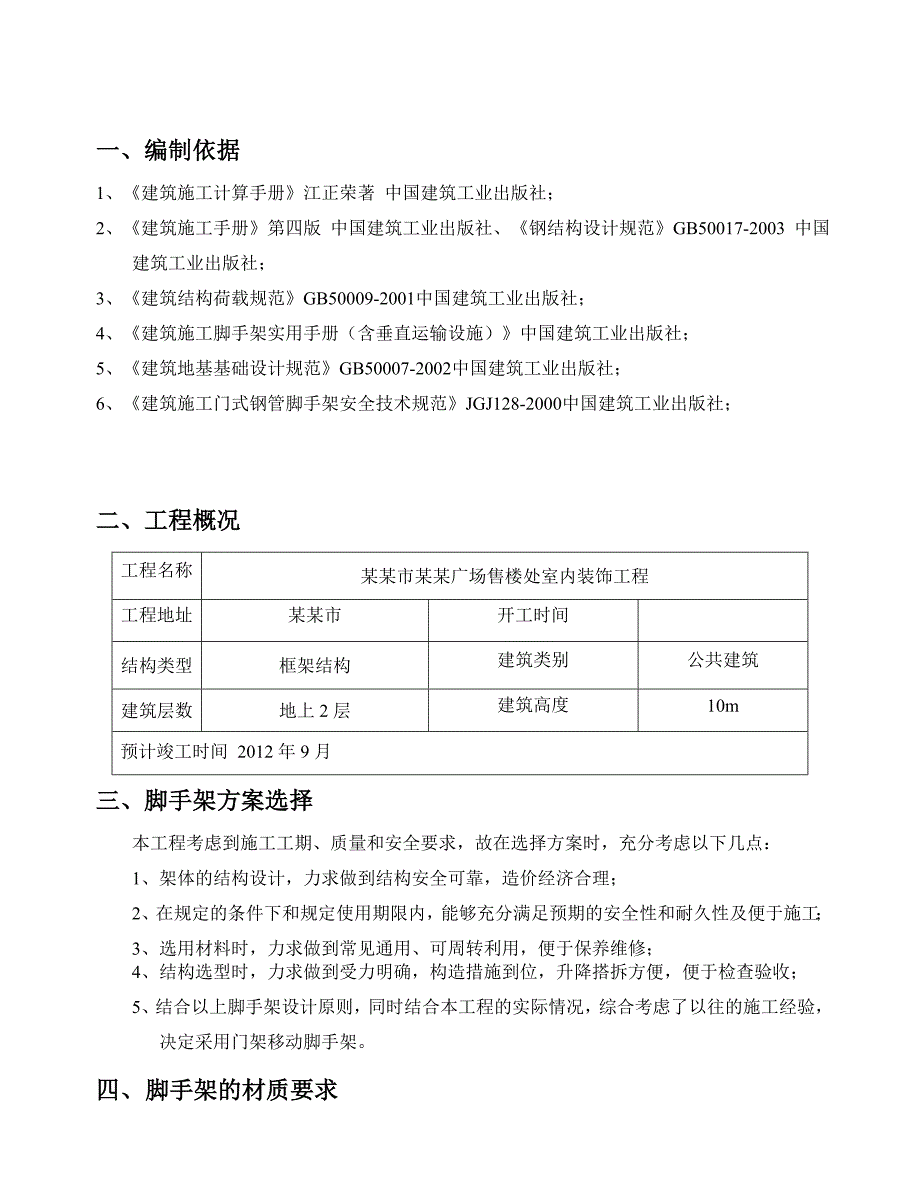

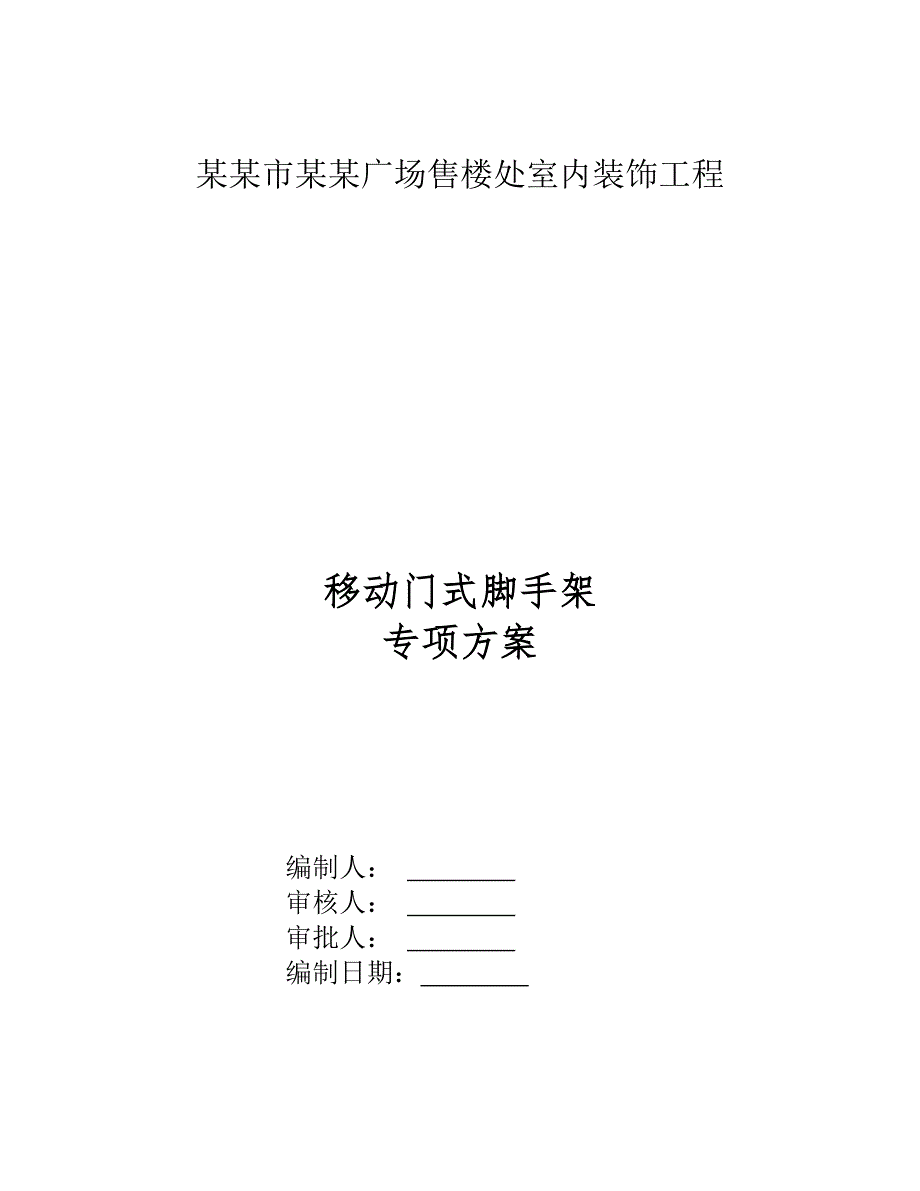

1、某某市某某广场售楼处室内装饰工程移动门式脚手架专项方案 编制人： 审核人： 审批人： 编制日期： 一、编制依据1、建筑施工计算手册江正荣著 中国建筑工业出版社；2、建筑施工手册第四版 中国建筑工业出版社、钢结构设计规范GB50017-2003 中国建筑工业出版社；3、建筑结构荷载规范GB50009-2001中国建筑工业出版社；4、建筑施工脚手架实用手册（含垂直运输设施）中国建筑工业出版社；5、建筑地基基础设计规范GB50007-2002中国建筑工业出版社；6、建筑施工门式钢管脚手架安全技术规范JGJ128-2000中国建筑工业出版社；二、工程概况工程名称某某市某某广场售楼处室内装饰工程工程地址
2、某某市开工时间结构类型框架结构建筑类别公共建筑建筑层数地上2层建筑高度10m预计竣工时间 2012年9月三、脚手架方案选择本工程考虑到施工工期、质量和安全要求，故在选择方案时，充分考虑以下几点：1、架体的结构设计，力求做到结构安全可靠，造价经济合理；2、在规定的条件下和规定使用期限内，能够充分满足预期的安全性和耐久性及便于施工；3、选用材料时，力求做到常见通用、可周转利用，便于保养维修；4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；5、结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用门架移动脚手架。四、 脚手架的材质要求 1、门

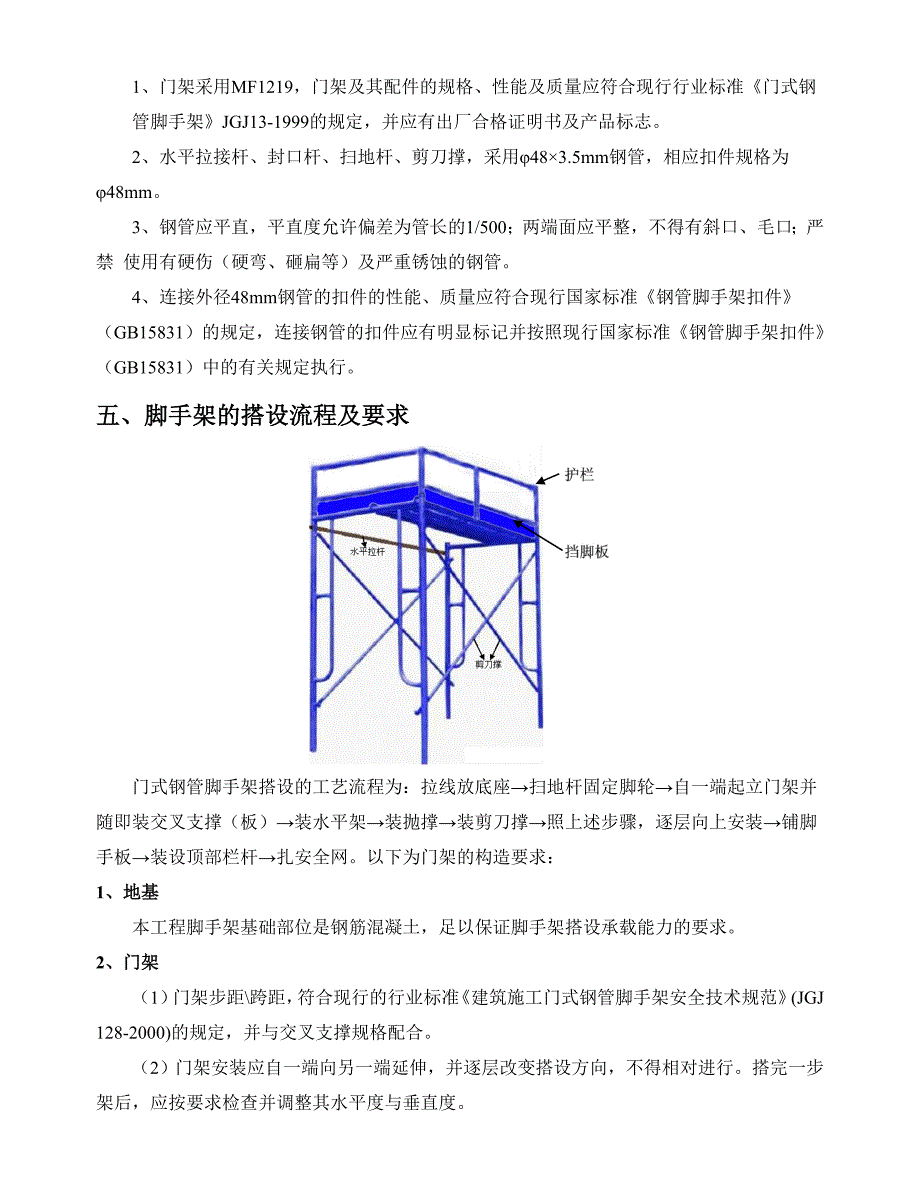

3、架采用MF1219，门架及其配件的规格、性能及质量应符合现行行业标准门式钢管脚手架JGJ13-1999的规定，并应有出厂合格证明书及产品标志。2、水平拉接杆、封口杆、扫地杆、剪刀撑，采用483.5mm钢管，相应扣件规格为48mm。3、钢管应平直，平直度允许偏差为管长的1/500；两端面应平整，不得有斜口、毛口；严禁 使用有硬伤（硬弯、砸扁等）及严重锈蚀的钢管。4、连接外径48mm钢管的扣件的性能、质量应符合现行国家标准钢管脚手架扣件（GB15831）的规定，连接钢管的扣件应有明显标记并按照现行国家标准钢管脚手架扣件（GB15831）中的有关规定执行。五、脚手架的搭设流程及要求门式钢管脚手架搭设
4、的工艺流程为：拉线放底座扫地杆固定脚轮自一端起立门架并随即装交叉支撑（板）装水平架装抛撑装剪刀撑照上述步骤，逐层向上安装铺脚手板装设顶部栏杆扎安全网。以下为门架的构造要求：1、地基本工程脚手架基础部位是钢筋混凝土，足以保证脚手架搭设承载能力的要求。2、门架（1）门架步距跨距，符合现行的行业标准建筑施工门式钢管脚手架安全技术规范(JGJ 128-2000)的规定，并与交叉支撑规格配合。（2）门架安装应自一端向另一端延伸，并逐层改变搭设方向，不得相对进行。搭完一步架后，应按要求检查并调整其水平度与垂直度。（3）不配套的门架与配件不得混合使用于同一脚手架。3、配件 (1)抛撑、交叉剪刀支撑、水平架或
5、脚手板应紧随门架的安装及时设置。 (2)门架的四周均应设置交叉支撑并应与门架立杆上的锁销锁牢。 (3)上、下榀门架的组装必须设置连接棒及锁臂，连接棒直径应小于立杆内径的12mm。 (4)在操作层上连续满铺与门架配套的挂扣式脚手板，扣紧挡板，防止脚手板脱落和松动。 (5)连接门架与配件的锁臂、搭钩必须处于锁住状态。 (6)水平架或脚手板应在同一步内连续设置，脚手板应满铺。 (7)栏板(杆)、挡脚板应设置在脚手架操作层周圈、门架立杆的内侧。 (8)底步门架的立杆下端脚轮必须有足够承载力。4、拉接件 (1)拉接杆、剪刀撑必须与脚手架同步搭设。(2)水平拉接杆应设于门架立杆内侧，剪刀撑应设于门架立杆外
6、侧并连牢。(3)上部门架利用外伸来接杆件与主体结构连接。(4)门架下部采用架外斜支撑对门架整体起扶持稳固作用。 (5)剪刀撑设置应符合下列规定： 1)剪刀撑在脚手架外侧每边均要设置； 2)剪刀撑按照脚手架外围宽度设置； 3)剪刀撑应采用扣件与门架立杆扣紧，4)剪刀撑斜杆采用搭接，搭接长度不小于600mm，搭接处应采用两个扣件扣紧。(6)水平拉接杆设置应符合以下规定：1) 在每层门式架顶部立柱内侧设置两道水平拉接杆； 2)设置纵向、横向水平拉接杆应连续，并形成水平闭合圈； 3)在脚手架的底部门架下端应加封口杆，门架的内、外两侧应设通长扫地杆；4)水平拉接杆应采用扣件与门架立杆扣牢。5窄挑梁 (1
7、)在脚手架的四角设置窄挑梁，以便上下人员； (2)窄挑梁间距300mm，采用与脚手架规格相同的钢管，长600mm，与立杆用扣件锁死。6扣件 加固件与门架采用扣件连接时应符合下列规定： (1)扣件规格应与所连钢管外径相匹配。 (2)扣件螺栓拧紧扭力矩宜为5060Nm，并不得小于40Nm。(3)各杆件端头伸出扣件盖板边缘长度不应小于100mm。7、作业层防护栏杆、挡脚板 作业层防护栏杆高度不应低于1.05m，挡脚板高度不应小于150mm六、脚手架计算书 1-立杆；2-立杆加强杆；3-横杆；4-横杆加强杆 计算门架的几何尺寸图1.脚手架参数脚手架搭设高度为2.3米，门架型号采用MF1219，钢材为Q
8、235。扣件连接方式:单扣件；搭设尺寸：门架的宽度 b = 1.2米，门架的高度 h0 = 1.93米，步距1.9米，跨距 l = 1.8米。门架 h1 = 1.536米，h2 = 0.100米，b1 = 0.750米。门架立杆采用 48.03.5 mm钢管，立杆加强杆采用 26.82.5 mm钢管，脚手架搭设高度2.3m。2.荷载参数本工程地处地铁站厅、站台层，受活塞风的影响，基本风压为0.50kn/m2，风荷载高度变化系数z为1.25，风荷载体型系数s为0.8；施工均布荷载为5.00kN/m2，同时施工层数：2层。3.地基参数地基类型:混凝土地面4、荷载计算作用于脚手架的荷载包括静荷载、活
9、荷载和风荷载。41、静荷载计算静荷载标准值包括以下内容：(1)脚手架自重产生的轴向力(kN/m)门架的每跨距内，每步架高内的构配件及其重量分别为： MF1219 1榀 0.224kN 交叉支撑 2副 20.040=0.080 kN 横杆 1步1设 0.084/2=0.16kN 连接棒 2个 20.006=0.012 kN 挡板 1.2米 0.1 合计 0.576 kN经计算得到，每米高脚手架自重合计NGk1 = 0.288kN/m(2)拉接杆、剪刀撑和附件等产生的轴向力(kN/m)剪刀撑采用 26.82.5 mm钢管，按照1步1跨设置，每米高的钢管重计算： tg = ( 11.950 ) /
10、( 11.830 ) = 1.066 2 0.015 ( 11.830)/cos(11.950 ) = 0.041 kN/m；水平拉接杆采用 42.02.5 mm钢管，按照1步1跨设置，每米高的钢管重为： 0.024 ( 11.830 ) / ( 11.950 ) = 0.023 kN/m；每跨内的直角扣件1个，旋转扣件2个，每米高的钢管重为： ( 10.0135+20.0145 ) / 1.950 = 0.022 kN/m；每米高的附件重量为0.020 kN/m；经计算得到，每米高脚手架拉接杆、剪刀撑和附件等产生的轴向力合计NGk2 = 0.106 kN/m；脚手板0.35kN/m2；静荷载
11、标准值总计为 NG =0.394kN/m2.3m+0.35kN/m22.7m2 =1.85kN；4.2、活荷载计算活荷载为操作平台施工荷载作用于一榀门架产生的轴向力标准值总和；装饰工程荷载查规范取 NQ = 2.0 kN/m2；4、3 风荷载计算风荷载标准值应按照以下公式计算 其中 Wo - 基本风压(kN/m2)，按照建筑结构荷载规范(GB50009-2001)的规定采用：Wo= 0.500； Uz - 风荷载高度变化系数，按照建筑结构荷载规范(GB50009-2001)的规定采用Uz = 1.25； Us 风荷载体型系数：Us =0.8；经计算得到，风荷载标准值： Wk = 0.5 kN/
12、m2。5、立杆的稳定性计算:作用于一榀门架的轴向力设计值计算公式(不组合风荷载) 其中 NG - 每米高脚手架的静荷载标准值，NG = 1.85kN/m； NQ 脚手架的活荷载标准值，NQ = 2.0kN/m； H - 脚手架的搭设高度，H =2.3m。经计算得到，N =7.37kN。因脚手架为敞开式，风荷载影响很小，故不考虑；门式钢管脚手架的稳定性按照下列公式计算 其中 N 作用于一榀门架的轴向力设计值； Nd - 一榀门架的稳定承载力设计值(kN)；一榀门架的稳定承载力设计值按以下公式计算 其中- 门架立杆的稳定系数,由长细比 kho/i 查表得到， =0.308； k - 调整系数，k=
