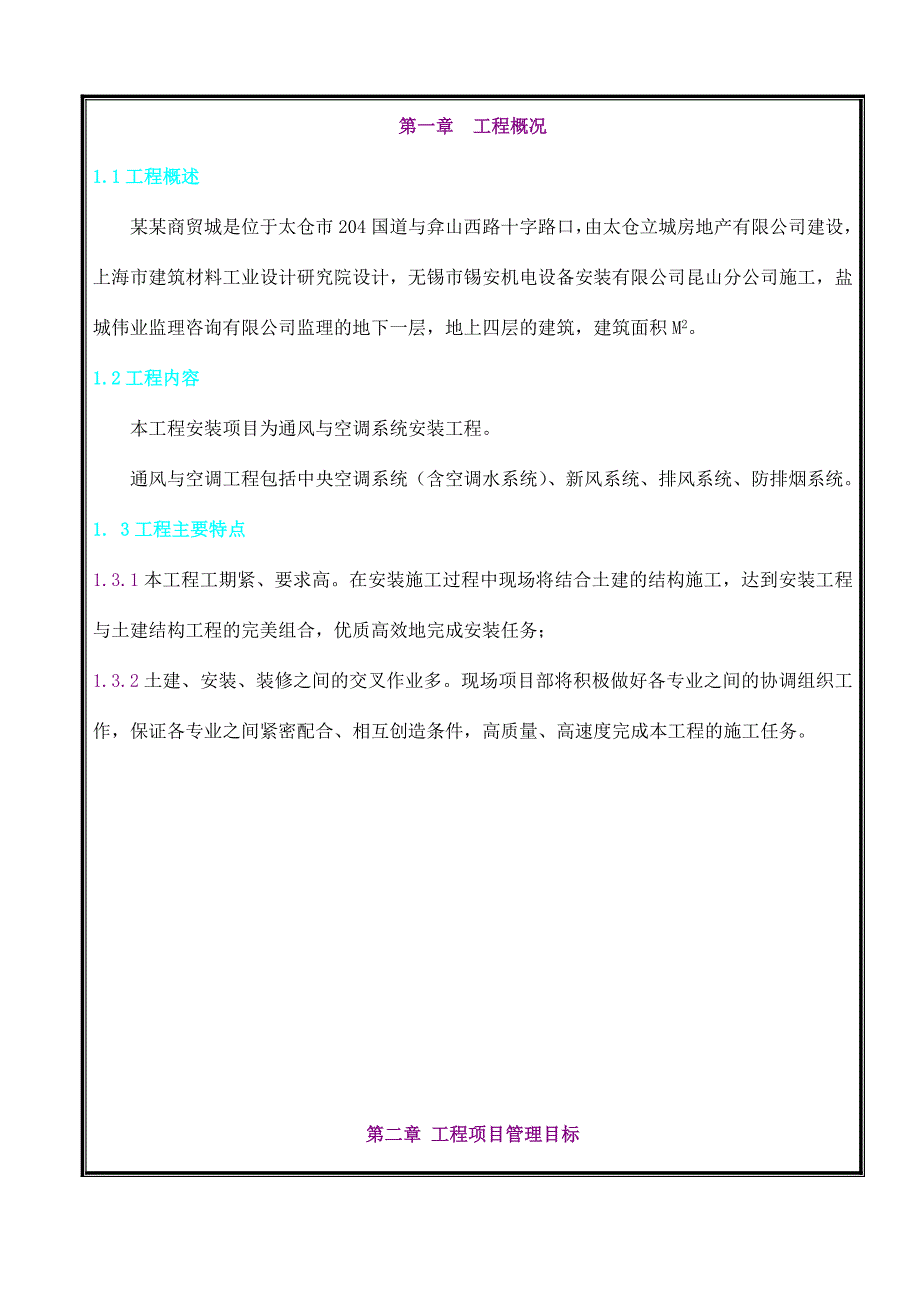

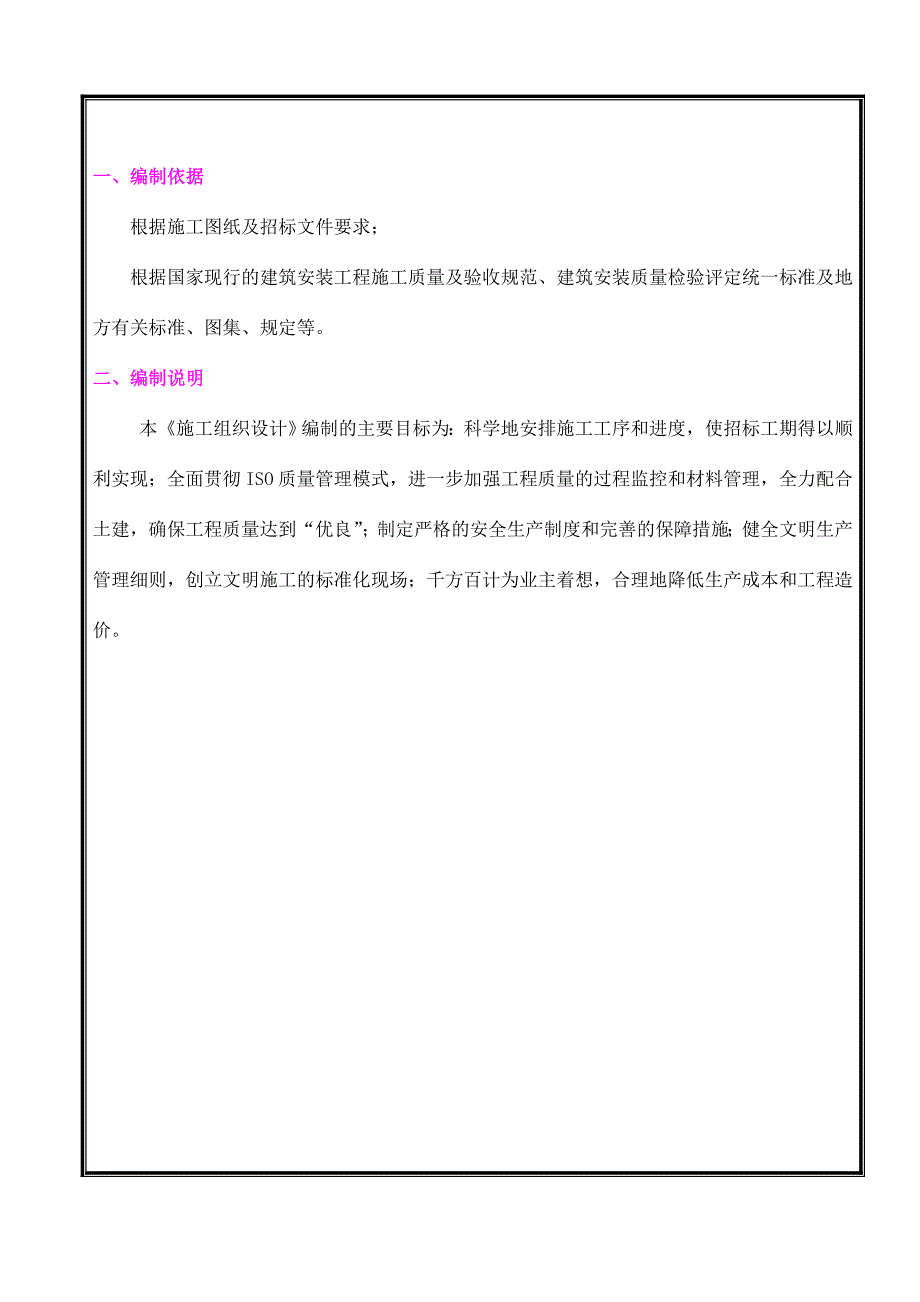

1、 一、编制依据 根据施工图纸及招标文件要求；根据国家现行的建筑安装工程施工质量及验收规范、建筑安装质量检验评定统一标准及地方有关标准、图集、规定等。二、编制说明本施工组织设计编制的主要目标为：科学地安排施工工序和进度，使招标工期得以顺利实现；全面贯彻ISO质量管理模式，进一步加强工程质量的过程监控和材料管理，全力配合土建，确保工程质量达到“优良”；制定严格的安全生产制度和完善的保障措施；健全文明生产管理细则，创立文明施工的标准化现场；千方百计为业主着想，合理地降低生产成本和工程造价。第一章 工程概况1.1工程概述某某商贸城是位于太仓市204国道与弇山西路十字路口，由太仓立城房地产有限公司建设，
2、上海市建筑材料工业设计研究院设计，无锡市锡安机电设备安装有限公司昆山分公司施工，盐城伟业监理咨询有限公司监理的地下一层，地上四层的建筑，建筑面积M2。1.2工程内容本工程安装项目为通风与空调系统安装工程。 通风与空调工程包括中央空调系统（含空调水系统）、新风系统、排风系统、防排烟系统。1. 3工程主要特点1.3.1本工程工期紧、要求高。在安装施工过程中现场将结合土建的结构施工，达到安装工程与土建结构工程的完美组合，优质高效地完成安装任务；1.3.2土建、安装、装修之间的交叉作业多。现场项目部将积极做好各专业之间的协调组织工作，保证各专业之间紧密配合、相互创造条件，高质量、高速度完成本工程的施工

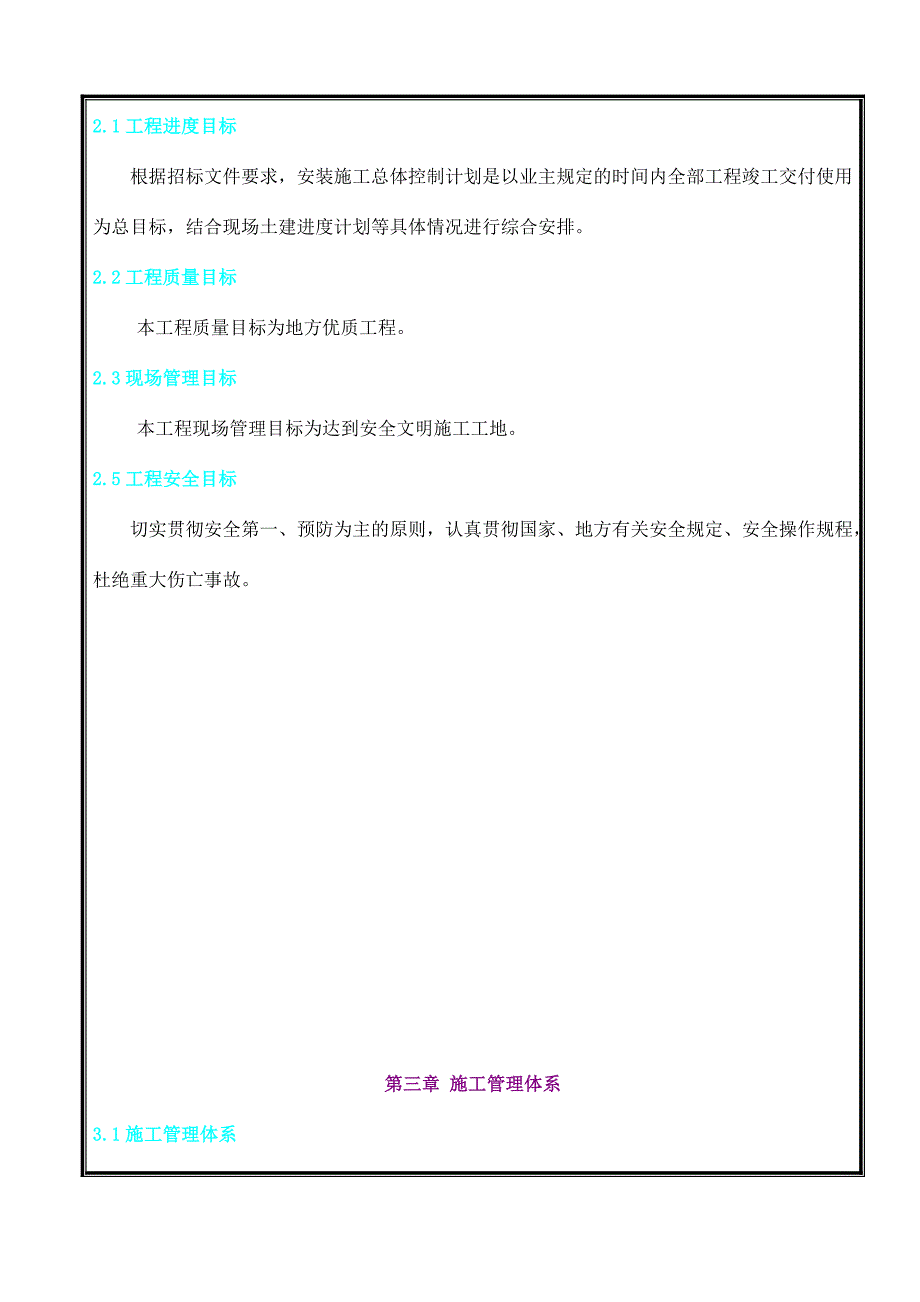

3、任务。第二章 工程项目管理目标2.1工程进度目标 根据招标文件要求，安装施工总体控制计划是以业主规定的时间内全部工程竣工交付使用为总目标，结合现场土建进度计划等具体情况进行综合安排。2.2工程质量目标本工程质量目标为地方优质工程。2.3现场管理目标本工程现场管理目标为达到安全文明施工工地。2.5工程安全目标 切实贯彻安全第一、预防为主的原则，认真贯彻国家、地方有关安全规定、安全操作规程，杜绝重大伤亡事故。第三章 施工管理体系3.1施工管理体系3.1.1机构组成 此安装工程本公司已组建安装三级项目经理部，施行项目经理负责制。项目经理部管理人员7人，其中项目经理1人，技术负责1人，专业技术负责2人
4、，质检1人，材料1人，安全1人（项目经理兼），仓库管理1人。公司经理 3.1.2施工管理体系表：项目经理 技术负责人 仓管员 安全员 材料员 质检员 空调水技术员 空调风技术员 3.2施工管理人员职责3.2.1项目经理：代表公司经理对业主负责，全面负责该工程的质量、进度、组织的协调工作。 1、贯彻实施公司质量方针和目标，对项目施工质量负领导责任。 2、明确划分项目经理部管理职责，批准项目经理部工作规划。 3、检查、督促项目副经理和技术负责人的工作，检查质量计划的执行状况。 4、参加业主或监理主持的生产平衡会。 5、负责合同的实施和履约。 6、负责批准现场材料、设备、工具的采购计划。7、负责批准
5、进出项目部的文件。3.2.2技术负责人：对项目经理负责，管理工程的质量和安全工作。 1、协助项目经理划分项目部的管理职责制定各类检查计划（质量、安全、技术等）。 2、组织施工图会审，负责编制各类施工方案（作业指导书），负责落实各类质量保证措施。 3、组织对工程质量、安全的检查和监督。 4、审核项目部各类往来文件、安全、技术交底等。 5、对各类计量器具的有效性负责。 6、审核项目部的计量器具采购计划。 7、组织分部工程的质量验收。 8、审核各类工程预决算。3.2.3专业技术负责人：对项目经理及技术负责人负责，协助管理工程的质量、安全及施工资料编制工作。 1、负责检查及记录产品质量，检查施工班组的
6、质量、安全状况。 2、制定对施工班组和各类技术交底，并负责交至每一位参加施工的人员。 3、编制质量、安全检查计划，列出各工序的控制要求。 4、负责再现产品及工程中的标识及标识转移工作。 5、检查班组各类记录，纠正轻微不合格项。 6、负责现场设备、产品的保护工作。 7、检查特殊工种人员的资质、施工机具状况。 8、向班组发放及回收各类图纸、设计修改通知单、联络单等。 9、编制月生产计划和生产报表（如进度、物资、人员等）。10、按时按实填写工程施工资料。3.2.4质检员：对项目经理负责，负责检查各分项工程的质量，鉴定各工序的质量等级。 1、按质量检查计划的要求，检查各工序的质量状况。 2、参加物资部
7、门组织的进货验收。负责追溯检查紧急放行的物资。 3、负责隐蔽工程的验收，各控制点和停止点的需求量鉴定。 4、核实特殊人员的资质。 5、负责转序的签证。 6、对已完工序、分项、分部工程进行选题等级评定。3.2.5仓库保管员：对项目副经理负责，负责材料的验收、保管及发放工作。 1、按各类计划，编制材料、设备的需用计划。 2、组织对进货物资的检验。3、负责材料、设备保管阶段的标识、转移和保管工作，按计划要求发放各类物资。3.2.6材料员：对项目副经理负责，负责各类要料采购工作。 1、负责项目部的物资供应工作。 2、按项目经理批准的要求，落实物资供应。 3、参加对进货材料的检验。第四章 施工方案1、工
8、程材料说明本通风与空调工程使用的材料： 空调水系统：镀锌钢管，焊接； UPVC冷凝水排水管，胶水粘接。水管保温材料采用橡塑海绵。阀门采用铸铁蝶阀、止回阀及铜球阀、铜自动排气阀；过滤器采用“Y型”；橡胶软接采用“单球型”；温度计采用“三角型”。 空调设备：风机盘管、风机、风冷热泵主机、水泵等设备根据设计要求参数选型。2、施工主要程序 空调水系统支架制作放线主管支架安装主管安装（含阀门安装）主管水压试验支管支架安装支管安装（含阀门安装）系统水压试验管道系统冲洗冷凝水管支架安装冷凝水管安装冷凝水管通水试验水管保温交工验收。 空调设备主机、水泵等：放线基础浇作设备安装管道连接、保温及配电系统调试风机盘
9、管：风机盘管水压试验支架制作放线支架安装风机盘管安装管道连接、保温及配电系统调试3、空调水管道安装3.1空调水管道安装要点 管道穿越楼板，墙板配合土建予埋套管，楼板套管一般高出地面20-30mm，套管间隙用保温材料填塞。 每个支、吊架与钢管间以双合木环或扇形木块绝热。吊杆偏斜值或管卡与托架横梁中心偏移值，以冷水和热水的平均温度安装时环境温度差，计算热胀伸长量。空调水管水平干管变径时采用偏心连接，以防局部集气。 管道对口焊接时，两管间隙留有1.5-2mm空隙，当管壁4mm时，需型型坡口对焊，两管间隙2-3mm，纯边为1.0-1.5mm，焊管高度和宽度按规定要求。 空调水管道与支、吊架之间，采用经
10、防腐处理后的木垫隔开，防止产生“冷桥”造成冷（热）量损失形成冷凝水，木垫厚度与保温层度相同。本工程采用的水管保温材料按设计规定为橡塑海绵保温管壳，保温材料与管道接触面平整、密实，保温材料的接缝要严密。镀锌钢管丝扣连接时，采用聚氟乙烯生胶带或采用白厚漆麻丝填料。接口外鲁思牙2-3牙，填料清理干净，并进行油漆防腐，拧紧螺纹时，保证生胶带或麻丝不挤入管内，以防造成通水堵塞。管道安装前清理管内杂物及污物，用水冲洗或棉纱拖通，管道安装过程中如有间断，将及时封闭敞口的管口，以防杂物进入管道内。接入风机盘管操作阀门，装在冷凝接水盘集水范围之内，防止冷凝水外滴，冷凝水管的坡度尽量大一些，保证不存在倒坡管段，冷
11、凝水管与冷凝接水盘之间的塑料连接软管不过长，以免出现折皱，冷凝水管系统安装完成后，逐根进行灌水试验，确保排水通畅。冷凝水管按设计保温，避免二次结露。3.2空调水阀门安装阀门安装前将作如下检查： 型号、规格符合设计要求，并有合格证。 启闭灵活，阀杆无歪斜。对安装于主干管上的阀门，将逐个作强度和严密性试验，强度和严密性试验压力为阀门出厂规定的压力，或遵照管子与管路附件的公称压力和试验压力（GB1048）规定进行。非主干管上阀门以每批（同牌号、同规格、同型号）数量中抽查10%，且不少于一个，作耐压强度试验，如有漏、裂不合格的再抽查20%，仍有不合格的则逐个试验。 阀门搬运时，不随手抛掷。吊装时，严禁
12、绳索栓在手轮或阀杆上。现场保管时，按型号、规格排列整齐，不迭压。阀瓣处于关闭状态，两端敞口用塑料板或纸板封堵。3.3空调水支架防腐支架在安装前，先做好防腐，支架安装前做防锈漆两道待干燥后再安装，如型钢有腐蚀,将进行除锈,除锈一定达到露出金属光泽。除锈时本工程用角向磨光机加圆盘形钢丝刷，打磨，若遇中锈或重锈再配合尘锤用以敲去重锈片。当天除锈，当天刷漆。3.4空调水管道试压、循环冲洗、设备校验空调水管道全部安装完成后，进行系统试压、检验，合格后，进行系统循环清洗。 水压试验管道水压试验用清洁的水作介质，打开管道各处的排气阀，从系统的最下部进水，将空气排尽。待水灌满后，关闭排气阀和进水阀，用手摇试压
13、泵或电动试压泵加压，压力逐渐升高。加压到工作压力时停下来对管路进行检查，无问题，再继续加压，一般分2-3次升到试验压力。当压力达到试验压力1.0Pma时停止加压，保压10分钟。压力无下降，无泄漏，管道无变形，则强度试验合格。然后把压力降至工作压力进行严密性试验。在工作压力下对管道进行全面检查，并用重1.5Kg以下的圆头小锤在距沿焊缝方向轻轻敲击。到检查完毕时，压力表指标无下降且未发现渗漏现象。即认为严密性试验合格。 系统冲洗空调水系统压力试验合格后，进行系统管路冲洗，分为二个阶段进行。a、冲洗，把空调水系统灌满水后，从最低点排放，反复冲洗几次。b、循环冲洗：系统灌满水后，开启一台循环泵，使水系
14、统循环一段时间后，低点排放。反复冲洗，经一段时间停泵放水，抽样检查水的清洁度，直至合格为止。 阀门和空调全部过滤器进行清洗。 设备校验冲洗程序完成后，空调系统灌水，打开风机盘管阀门及新风机空调机门，校验风机盘管和空调风机组。（防止杂物进入风机盘管或新风机影响空调效果）校验合格后交管道保温。对于冷水管的保温注意防潮层的施工，封严密，不让外界空气渗入保温层，接触管壁形成冷凝水造成平顶内漏水，供、回水管道和冷凝水管都进行保温。4、设备安装4.1设备安装注意点 1、设备进场后现场施工人员、材料人员将会同建设单位、生产厂家，当面开箱清点、验收，做好记录三方签字。 2、设备就位前，先验收基础，按图检查基础的纵、横向，坐标中心线，用水平仪检查标高，是否在允许偏差范围内，做好记录，签字存盘
