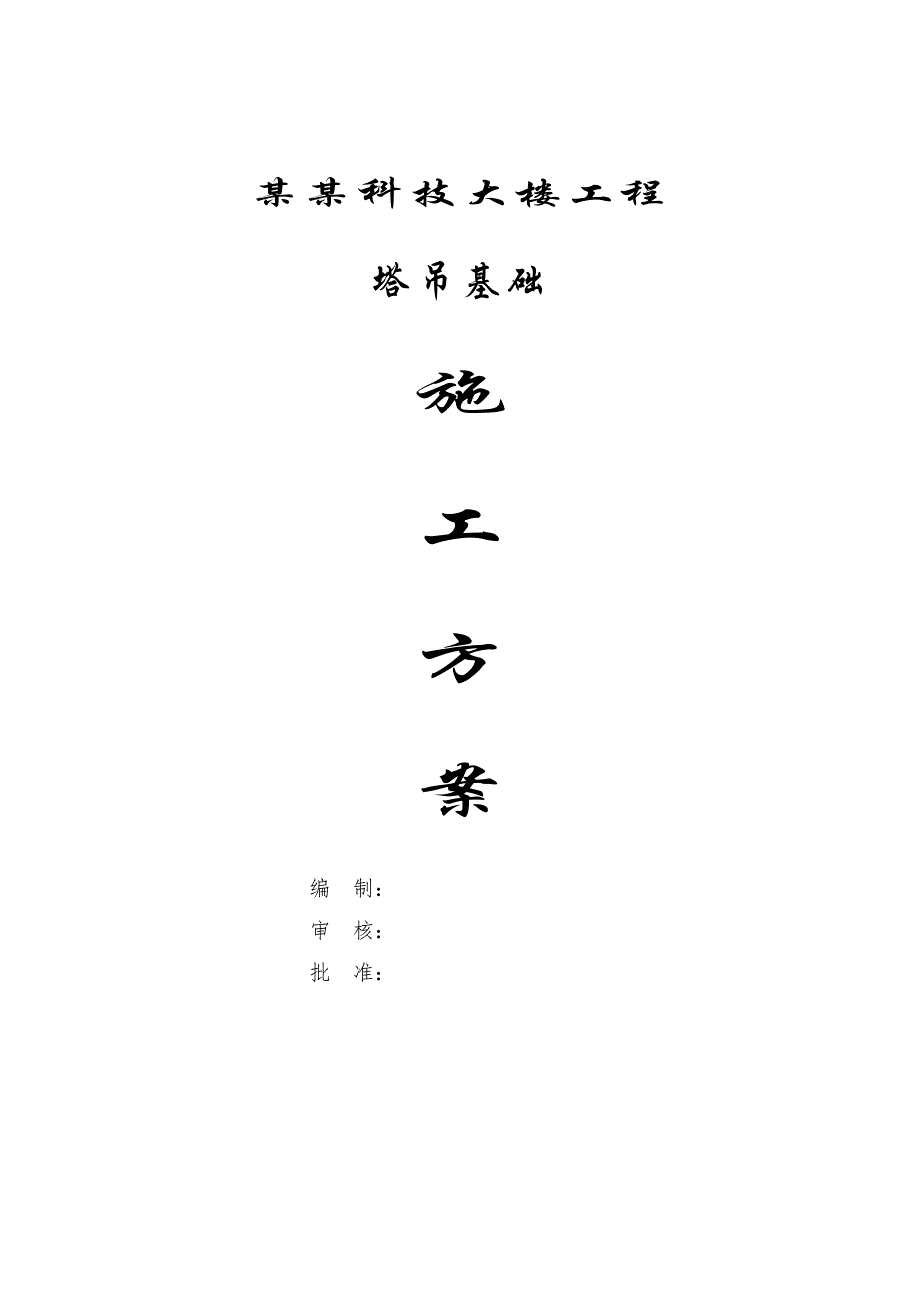

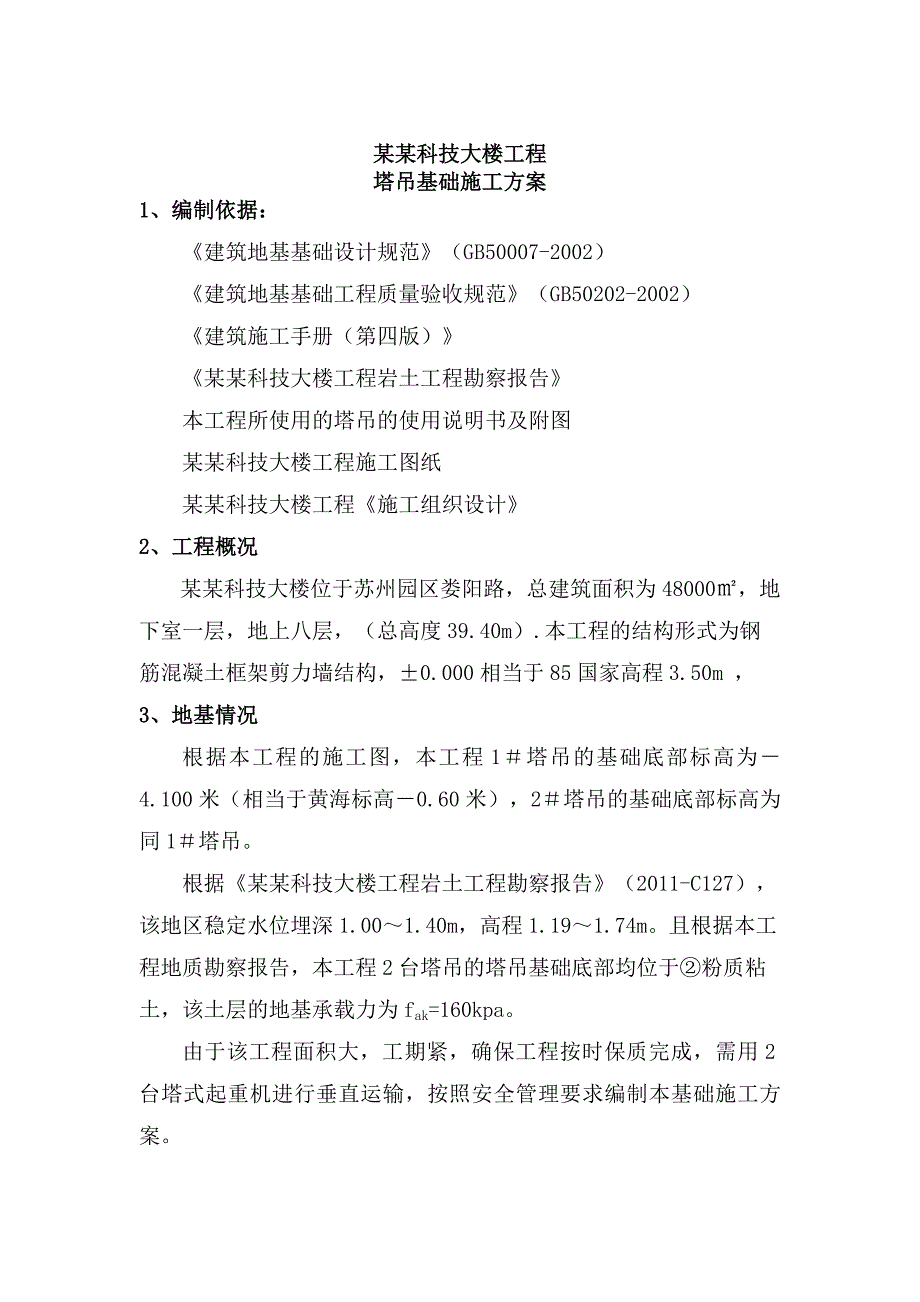

1、某某科技大楼工程塔吊基础施工方案编 制：审 核：批 准： 某某科技大楼工程塔吊基础施工方案1、编制依据：建筑地基基础设计规范（GB50007-2002）建筑地基基础工程质量验收规范（GB50202-2002）建筑施工手册（第四版）某某科技大楼工程岩土工程勘察报告本工程所使用的塔吊的使用说明书及附图某某科技大楼工程施工图纸某某科技大楼工程施工组织设计2、工程概况某某科技大楼位于苏州园区娄阳路，总建筑面积为48000，地下室一层，地上八层，（总高度39.40m）.本工程的结构形式为钢筋混凝土框架剪力墙结构，0.000相当于85国家高程3.50m ， 3、地基情况根据本工程的施工图，本工程1塔吊的基

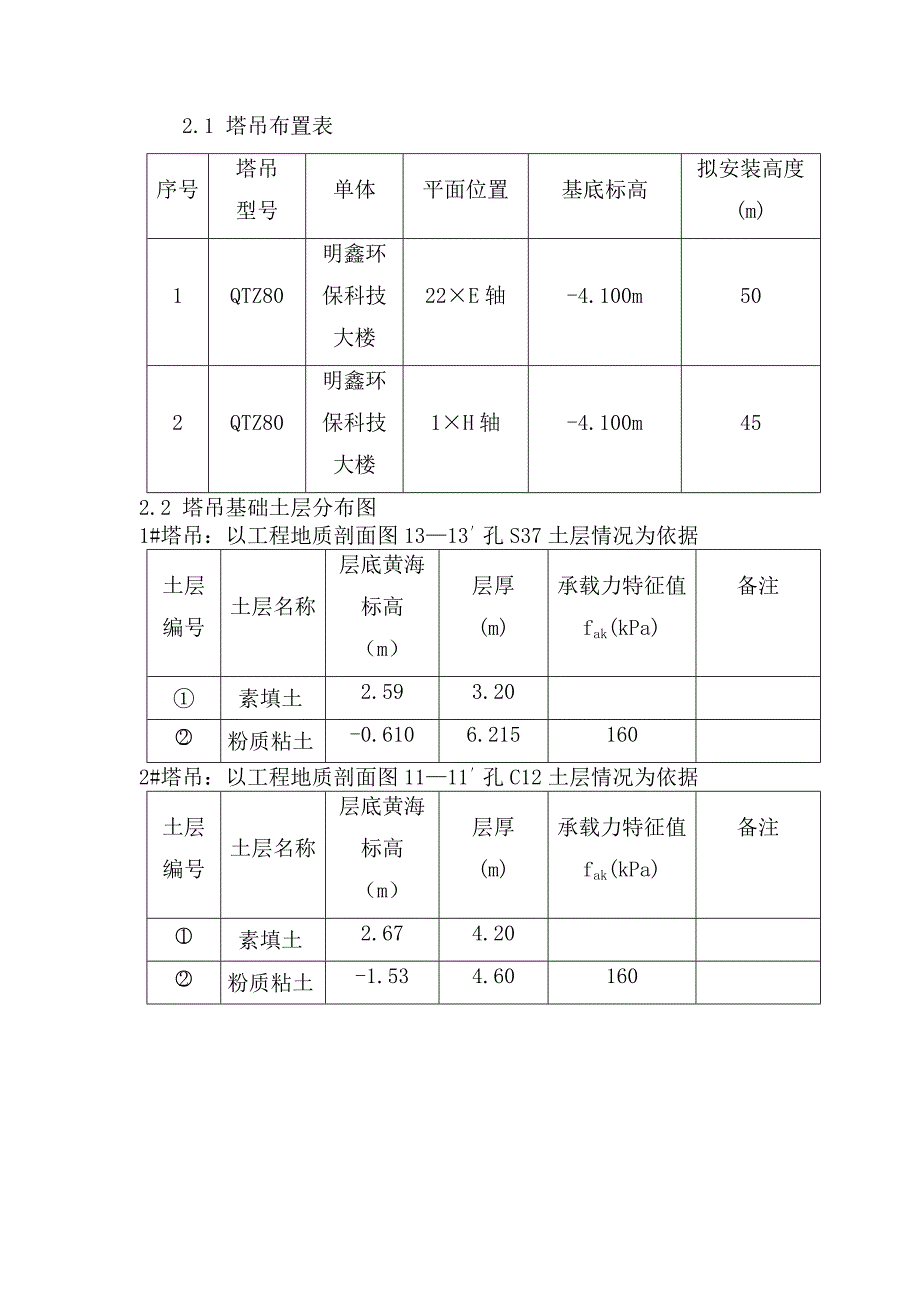

2、础底部标高为4.100米（相当于黄海标高0.60米），2塔吊的基础底部标高为同1塔吊。根据某某科技大楼工程岩土工程勘察报告（2011-C127），该地区稳定水位埋深1.001.40m，高程1.191.74m。且根据本工程地质勘察报告，本工程2台塔吊的塔吊基础底部均位于粉质粘土，该土层的地基承载力为fak=160kpa。由于该工程面积大，工期紧，确保工程按时保质完成，需用2台塔式起重机进行垂直运输，按照安全管理要求编制本基础施工方案。2.1 塔吊布置表序号塔吊型号单体平面位置基底标高拟安装高度(m)1QTZ80明鑫环保科技大楼22E轴-4.100m502QTZ80明鑫环保科技大楼1H轴-4.10
3、0m452.2 塔吊基础土层分布图1#塔吊：以工程地质剖面图1313孔S37土层情况为依据土层编号土层名称层底黄海标高（m）层厚(m)承载力特征值fak(kPa)备注素填土2.593.20粉质粘土-0.6106.2151602#塔吊：以工程地质剖面图1111孔C12土层情况为依据土层编号土层名称层底黄海标高（m）层厚(m)承载力特征值fak(kPa)备注素填土2.674.20粉质粘土-1.534.601603、基础设计3.1 、1#塔吊基本参数3.1.1 QTZ80（ZJ5710）:本塔吊为浙江省建设机械有限公司生产，该机为水平臂架，四绳，小车变幅，上回转自升式多用途塔机。3.1.2工程地质情
4、况详见由苏州市民用建筑设计院有限责任公司提供的编号为2011-C127地质报告说明及成果分析表。3.1.3本工程塔吊坐落于粉质粘土上，其地基承载力综合值为160KPa，结合本工程实际情况，本塔吊基础考虑为5000mm5000mm1300mm，并对此基础进行验算。3.1.4地基承载力验算3.1.4.1承载力验算1、基础荷载（1）工作工况下：倾覆力矩：M倾=1039+270=1309kNm；垂直荷载：Fv=509kN；水平荷载：FH=31kN；基础自重：G =5.005.001.3025=812.5kN；（2）非工作工况下：倾覆力矩：M倾=1668kNm；垂直荷载：Fv=449kN；水平荷载：FH
5、=71kN；基础自重：G =5.005.001.3025=812.5kN；2、承载力验算取C112（黄海高程：3.20，由于塔吊基础周围土方暂不回填，故不作深宽修正，则地基承载力设计值：fa =fak=1600kN/m21）按工作工况验算：偏心距: 满足要求式中：Pmax-基底边缘最大压力；b-基础底面边长；a-合力作用点至基底最大压力边缘距离；按下式计算： a=5.00/2-1.02=1.48m。2）按非工作工况验算：偏心距: 满足要求式中：Pmax-基底边缘最大压力；b-基础底面边长；a-合力作用点至基底最大压力边缘距离；按下式计算： a=5.00/2-1.40=1.11m。3.1.4.2
6、稳定性验算：（1）工作工况下：满足要求。（2）非工作工况下：满足要求3.2 、2#塔吊各参数同1#塔吊4、塔吊基础施工说明1、塔吊基础承台要求嵌入持力层不小于300mm（为保证塔吊基础具有足够的强度和稳定性,在承台下增打4500预制桩,长度11米）；2、本塔基考虑为钢筋混凝土基础；3、基底抽净积水，100厚C15混凝土垫层；4、基础混凝土强度等级为C35；5、塔基采用埋入标准节的方法，由盐城建湖县宏业塔式起重机安装有限公司提供并埋设及固定牢固（包括方位和水平面）；6、钢筋采用：级,16200双层双向,保护层为35；7、混凝土浇筑后注意养护，留置7天及28天混凝土强度试块，塔吊安装视试块试压情况决定，待混凝土强度达85%方可安装。5、塔吊基础土方开挖 由于本工程基础开挖采用了垂直开挖，基坑采用自然放坡加土钉墙支护，所以塔吊基础开挖时采用机械垂直开挖，并四周留1m的操作空间.6、基坑围护及排水塔吊基础周围砌筑240厚砖墙（砖墙外包与砼基础外包平）对基坑进行围护，坑底预埋PVC管与基坑旁砖砌集水井（集水井平面外包尺寸10001000，井底标高低于塔吊基础面标高600mm）连通，集水井内安装自动水泵，将水直接排入施工临时排水管道。
