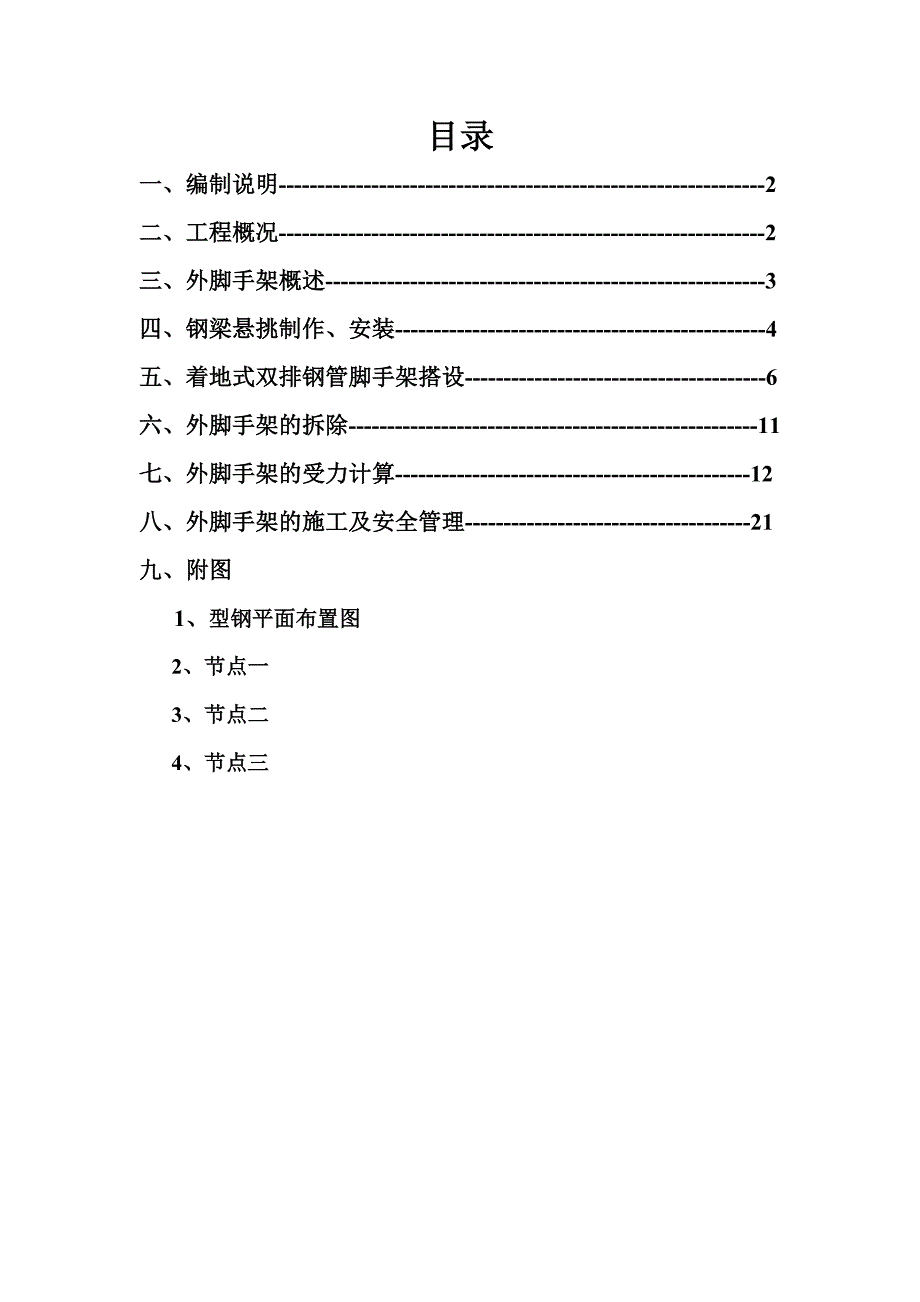

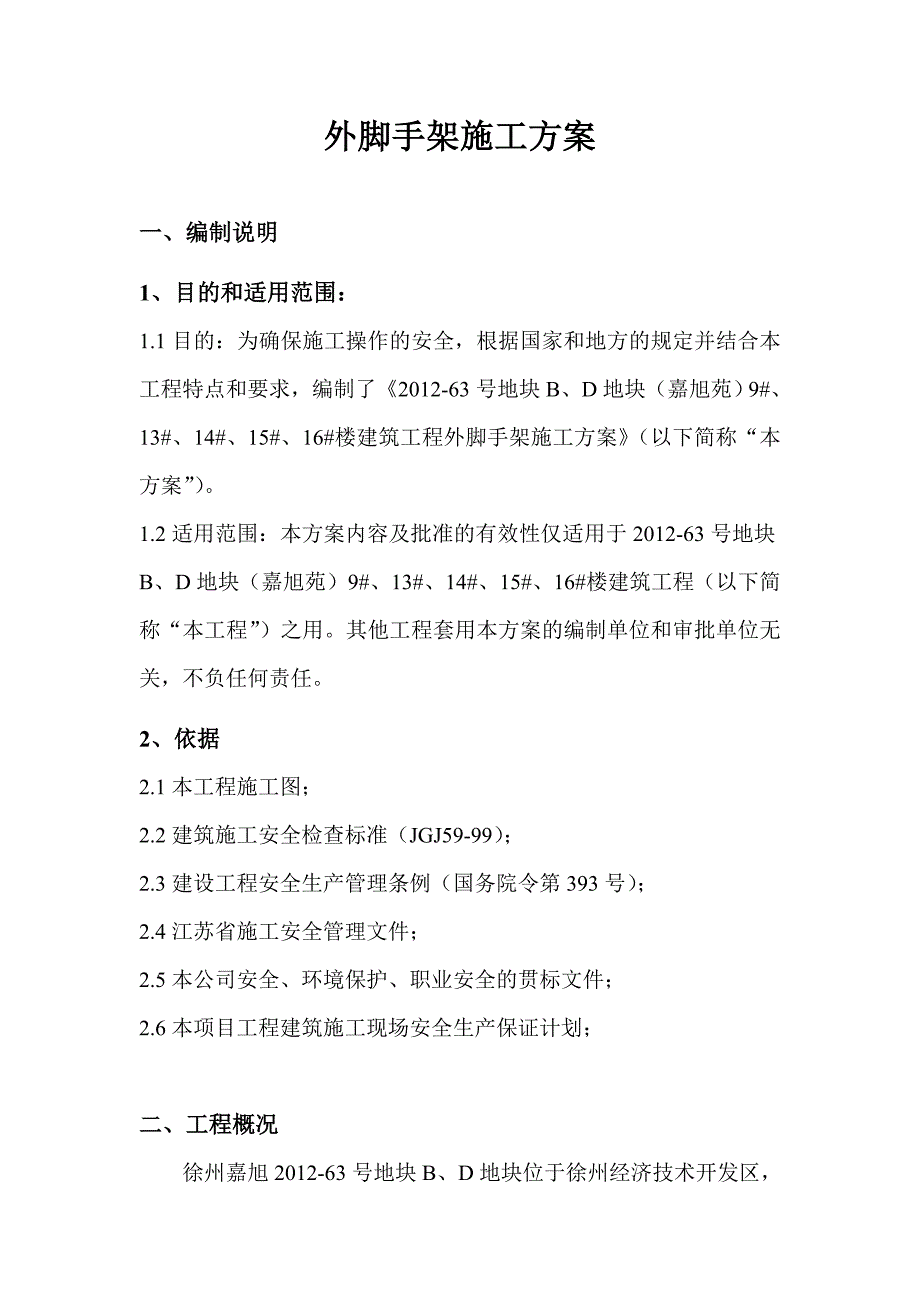

1、目录一、 编制说明-2二、 工程概况-2三、 外脚手架概述-3四、 钢梁悬挑制作、安装-4五、 着地式双排钢管脚手架搭设-6六、 外脚手架的拆除-11七、 外脚手架的受力计算-12八、 外脚手架的施工及安全管理-21九、 附图 1、型钢平面布置图 2、节点一 3、节点二 4、节点三外脚手架施工方案一、编制说明1、目的和适用范围：1.1目的：为确保施工操作的安全，根据国家和地方的规定并结合本工程特点和要求，编制了2012-63号地块B、D地块（嘉旭苑）9#、13#、14#、15#、16#楼建筑工程外脚手架施工方案（以下简称“本方案”）。1.2适用范围：本方案内容及批准的有效性仅适用于2012-6

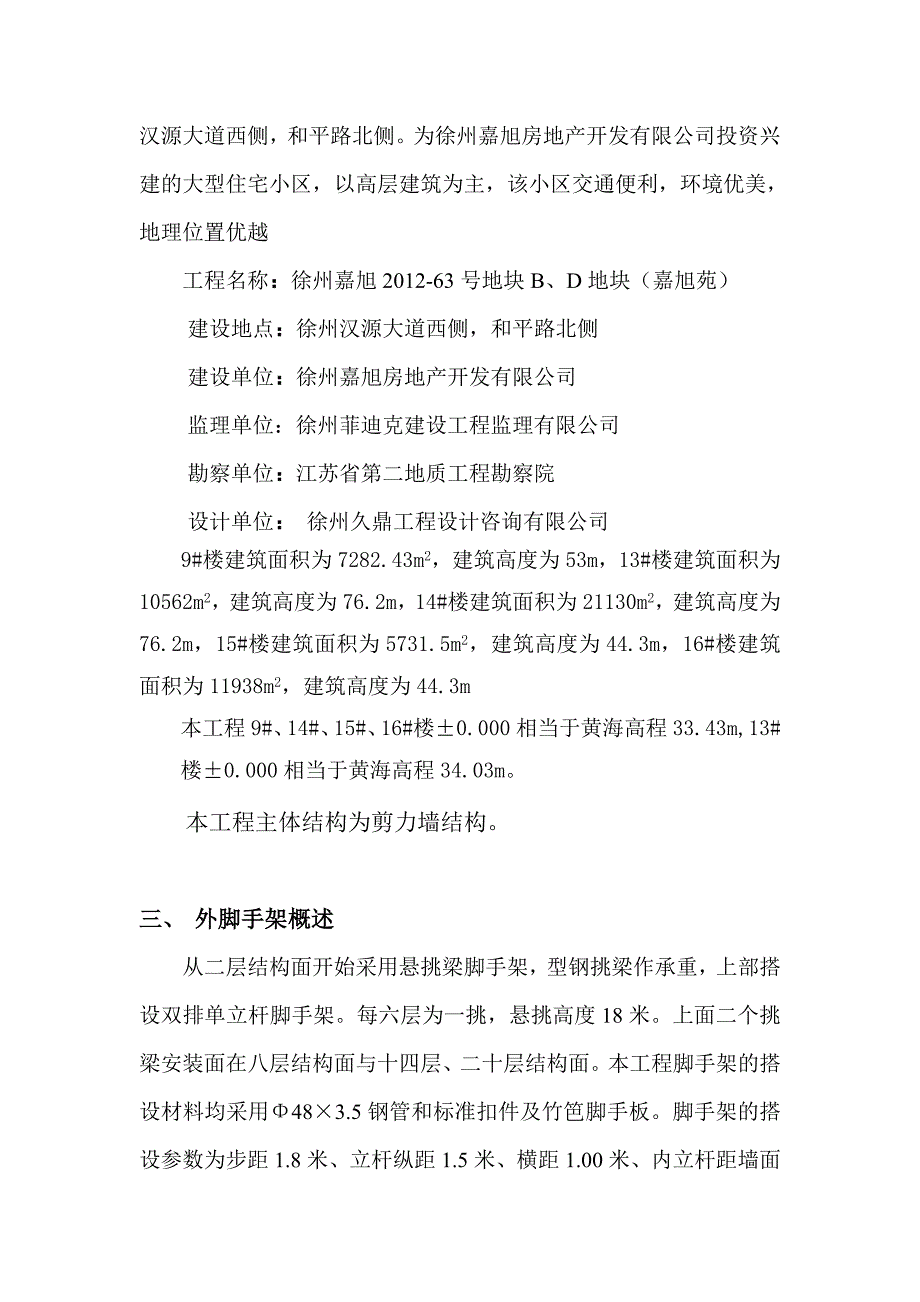

2、3号地块B、D地块（嘉旭苑）9#、13#、14#、15#、16#楼建筑工程（以下简称“本工程”）之用。其他工程套用本方案的编制单位和审批单位无关，不负任何责任。2、依据2.1本工程施工图；2.2建筑施工安全检查标准（JGJ59-99）；2.3建设工程安全生产管理条例（国务院令第393号）；2.4江苏省施工安全管理文件；2.5本公司安全、环境保护、职业安全的贯标文件；2.6本项目工程建筑施工现场安全生产保证计划；二、工程概况徐州嘉旭2012-63号地块B、D地块位于徐州经济技术开发区，汉源大道西侧，和平路北侧。为徐州嘉旭房地产开发有限公司投资兴建的大型住宅小区，以高层建筑为主，该小区交通便利，环
3、境优美，地理位置优越工程名称：徐州嘉旭2012-63号地块B、D地块（嘉旭苑）建设地点：徐州汉源大道西侧，和平路北侧建设单位：徐州嘉旭房地产开发有限公司监理单位：徐州菲迪克建设工程监理有限公司勘察单位：江苏省第二地质工程勘察院设计单位： 徐州久鼎工程设计咨询有限公司9#楼建筑面积为7282.43m2，建筑高度为53m，13#楼建筑面积为10562m2，建筑高度为76.2m，14#楼建筑面积为21130m2，建筑高度为76.2m，15#楼建筑面积为5731.5m2，建筑高度为44.3m，16#楼建筑面积为11938m2，建筑高度为44.3m本工程9#、14#、15#、16#楼0.000相当于黄海
4、高程33.43m,13#楼0.000相当于黄海高程34.03m。本工程主体结构为剪力墙结构。三、 外脚手架概述从二层结构面开始采用悬挑梁脚手架，型钢挑梁作承重，上部搭设双排单立杆脚手架。每六层为一挑，悬挑高度18米。上面二个挑梁安装面在八层结构面与十四层、二十层结构面。本工程脚手架的搭设材料均采用483.5钢管和标准扣件及竹笆脚手板。脚手架的搭设参数为步距1.8米、立杆纵距1.5米、横距1.00米、内立杆距墙面0.3米，连墙杆为钢管硬拉结，其竖向间距不大于3米、水平间距3米4.5米。四、 型钢悬挑梁制作、安装1、型钢水平挑梁的构造（1）、水平钢挑梁采用16工字钢。材料必须具有质保书或出厂合格证
5、，外形尺寸、壁厚不得偏差1mm，其材质必须符合GB70788的要求。钢挑梁长度视室内预埋件的位置而定，一般长度3m左右。（4）、预埋件：预埋件采用10厚钢板，几何尺寸：150300，锚固钢筋采用12钢筋，长度200，与钢板用锚塞焊连接，焊脚高度6mm。2、型钢三角架的平面布置三角架的平面布置间距一般要求在1.5m左右，最大间距不得超过2.0m。南北立面大部分房间开间为36004200，每间均匀三等分布置四套三角架。外墙阳角处的三角架离开阳角15cm，外墙阴角处根据现场需要只须一边布置三角架。3、型钢三角架的安装在二层结构混凝土强度达到C20后即可开始安装三角架。安装操作人员在楼层及下部脚手架上
6、进行操作。（1）、水平挑梁的安装水平钢挑梁挑出外墙长度的确定：脚手架内立杆离开外墙30cm，立杆横距1m，钢挑梁外挑端伸出外立杆不小于15cm，挑梁根部伸进外墙内不小于0.75m，整根钢挑梁长度2.5m左右。伸进室内的钢挑梁根部与结构面预埋件两边焊接或锚入结构面预埋的二根12锚固钢筋箍内。用作钢挑梁的槽钢高度方向立起放置，与预埋件接触面的两边全长满焊焊牢，焊缝长度每边不得小于20cm，焊缝高度不得小于6mm。要保持钢挑梁的水平，并与外墙立面成直角。如果预埋件凹陷于结构面，可用钢板垫起，垫板必须与预埋件焊牢。（2）、斜撑杆的安装根据现场测量的钢挑梁外挑下支点与外墙面预埋件的中心线长度事先将斜撑杆
7、下料编号，与实际部位对应。下料加工时长度要准确，两端与钢挑梁、预埋件焊接和斜角面应与现场实际吻合。安装时，两人同时操作安放就位，电焊工将斜撑杆两端与固定部位临时焊接固定，然后电焊工每端、每边满焊固定。焊接时要求接触面每边焊接，焊缝要饱满连续，不得有夹渣，焊缝高度不得小于6mm。（3）、钢挑梁上安装钢梁。钢梁的下料长度必须由现场测量而来，并事先在钢排梁上按脚手架纵距1500焊上80高60套管或28短钢筋作为脚手架立杆在钢排梁上的支座固定点，以保证脚手架根部的稳定。内侧钢排梁距外墙面300，外侧钢排梁距外墙面1300。安装就位时，槽钢高度方向立起放置，一般情况下要求脚手架立杆的支座固定点应在悬挑钢
8、梁位置，即脚手架立杆轴心压力直接传递给悬挑三角架。要保持槽钢之间及槽钢与外墙立面之间平行放置，以保证脚手架立杆间距一致。必须保持钢排梁的水平，有利于三角架受力均匀和稳定。在安装钢梁前，对每个立面的钢梁进行统一抄平，偏低的钢挑梁上加焊钢板垫出至规定表面。（4）、安装悬挑三角架时，角度及标高总会有一定的误差，在安装钢挑梁时可用钢垫块垫实。如果预埋件在混凝土浇捣时位移或陷入混凝土内，必须进行纠正处理：位移较大时凿出结构的主筋，将钢板焊于主筋上；位移较小时，可用焊接方法在原埋件上焊一块较大的钢板进行扩大；陷入混凝土内时，则在原埋件钢板上加焊垫板垫出至规定表面。悬挑三角架的安装间距一般与脚手架立杆间距一
9、致，为1500，如局部需要调整的，悬挑三角架的安装间距最大不得超过2000。三角架的挑梁、杆件在加工场地加工操作，安装前，所有杆件、配件通过塔吊垂直运输至安装平台面，安装时，塔吊配合操作安装。五、 着地式双排钢管脚手架搭设1、构配件的材料选用（1）、钢管：采用外径48mm，壁厚3.5mm的高频焊接钢管。材质要符合现行国家标准直缝电焊钢管（GB/T 13793）或低压流体输送用灶接钢管（GB/T 3092）中规定的3号普通钢管，其质量应符合现行国家标准碳素结构钢（GB/T700）中Q235A级钢的规定。有严惩锈蚀、弯曲、压偏、损伤和裂纹者均应剔除，钢管上严禁有孔洞。用于立杆、大横杆和斜杆的钢管长
10、度应是脚手架步高的倍数，一般选用46.5m为好，这样长度的钢管一般不超过25，便于搭设工人操作。用于横杆的钢管长度1.51.6m为宜，适应脚手架1m的宽度。（2）、扣件：扣件应采用GB97867可煅铸铁分类和技术条件的规定，机械性能不低于KT338的规定。扣件的附件采用的材料应符合GB70088碳素结构钢中Q235钢的规定，垫圈应符合GB9676垫圈的规定。铸铁不得有裂缝、气孔，不宜有疏松、砂眼或其他影响使用性能的制造缺陷，并应将影响外观质量的粘砂、浇冒口残余、批缝、毛刺、氧化皮等清除干净。扣件与钢管的结合面必须严格整形，应保证与钢管扣紧时，接触良好。扣件活动部位应灵活转动，旋转扣件的两旋面间
11、隙应小于1。当扣件夹紧钢管时，开口处最小距离不小于5。当扣件夹紧钢管时，开口处的最小距离应不小于5mm。扣件表面应进行防锈处理。扣件螺栓拧紧、扭力矩达65Nm时，可锻铸铁扣件不得破坏。（3）脚手板：采用毛竹片串式脚手板。（4）连墙杆：采用脚手钢管与主体结构中预埋的钢管拉结。2、脚手架的构造要点（1）地基处理：基础回填土夯实后上铺100mm厚540道碴100mm厚C20混凝土地坪（地坪内高外低，外侧做200300mm明沟排水）。铺厚50mm、长1500 mm、宽250 mm木板。（2）立杆：横距1M，离外墙0.3M，纵距1.5M。相邻立杆的接头位置应错开布置在不同的步距内，与相近大横杆的距离不宜
12、大于步距的三分之一。立杆与大横杆必须用直角扣件扣紧(大横杆对立杆起约束作用，对确保立杆承载能力的关系很大),不得隔步设置或遗漏。立杆的垂直偏差，应不大于架高的1/200。（3）大横杆：步距为1.8M。上下横杆的接长位置应错开布置在不同的立杆纵距中，与相近立杆的距离不大于纵距的三分之一。同一排大横杆的水平偏差不大于该片脚手架总长度的1/300，且不大于5cm。相邻步架的大横杆应错开布置在立杆的里侧和外侧，以减少立杆偏心受载情况。（4）小横杆：贴近立杆布置，并设于两立杆之间，搭于大横杆之上并用直角扣件扣紧。在任何情况下，均不得拆除贴近立杆的小横杆。（5）剪刀撑：在脚手架的两端设置，中间每隔1215
13、m设一道。剪刀撑应联系34根立杆，斜杆与地面夹角为4560。剪刀撑应沿架高连续布置，在相邻两排剪刀撑之间，每隔10m15m高加设一组长剪刀撑。剪刀撑的斜杆除两端用旋转扣件与脚手架的立杆或大横杆扣紧外，在其中间应增加24个扣结点。（6）连墙杆：每层都要设置，垂直距离不大于3m。连墙杆一般应设置在楼板附近等具有较好抗水平作用的结构部位，其水平距离为34.5m，即23根立杆设一点。（7）护栏和挡脚板：在铺脚手板的操作层上必须设护栏和挡脚板。栏杆高度0.81.0m。3、搭设顺序检查材料配件 定位、铺设垫木 摆放扫地杆（贴近地面的大横杆） 逐根竖立立杆，随即与扫地杆扣紧 安装扫地杆 安装小横杆并与立杆或
14、扫地杆扣紧 安装第一步大横杆（与各立杆扣紧） 安装第一步小横杆 安装第二步大横杆 安装第二步小横杆 加设临时斜撑杆（上端与第二步大横杆扣紧，在装设两道连墙杆后可拆除） 第三、第四大横杆和小横杆 连墙杆 接立杆 加设剪刀撑、扶手栏杆 铺脚手板 施工层挡脚板 挂安全网剪刀撑的搭设是将一根斜杆扣在立杆上，另一根斜杆扣在小横杆的伸出部分上，这样可以避免两根斜杆相交时把钢管别弯。斜杆两端扣件与立杆节点（即立杆与横杆的交点）的距离不宜大于20cm，最下面的斜杆与立杆的连接点离地面不宜大于50cm，以保证架子的稳定性。脚手架各杆件相交伸出的端头，均应大于10cm，以防止杆件滑脱。4、搭设要点及注意事项（1）、铺放垫板：垫板必须铺放平稳，不得悬空。安放底座
