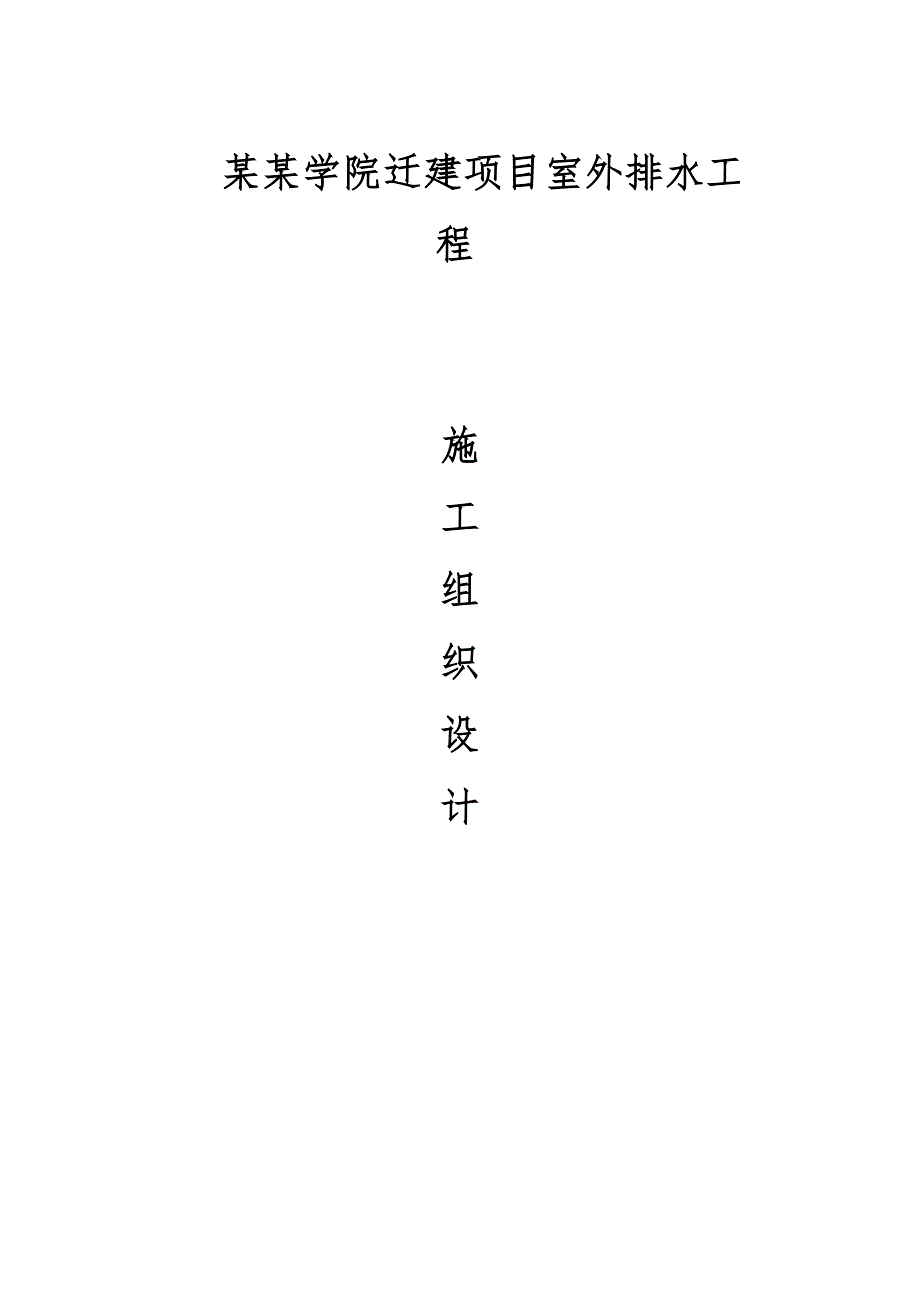

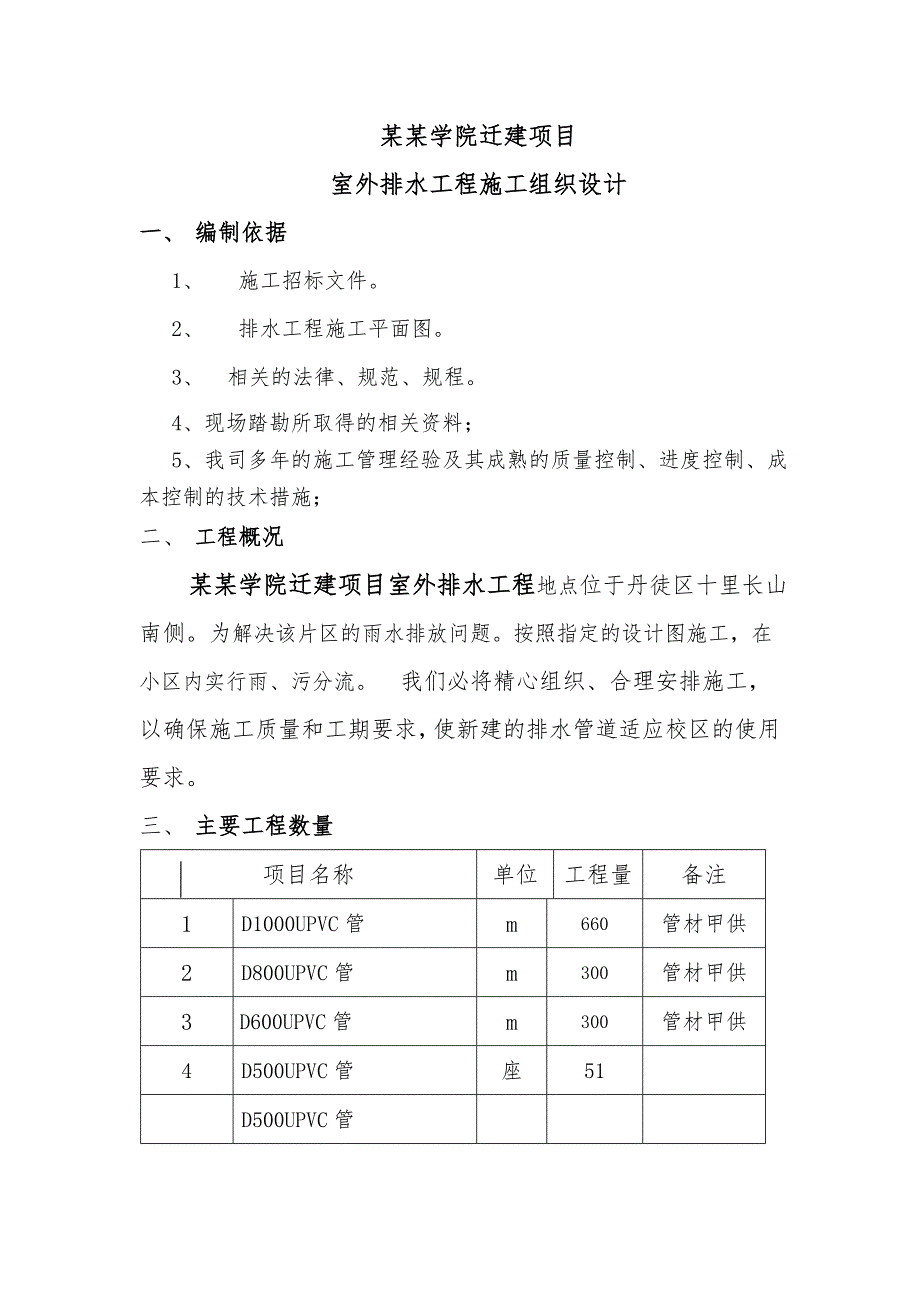

1、 某某学院迁建项目室外排水工程施工组织设计 某某学院迁建项目 室外排水工程施工组织设计一、 编制依据1、 施工招标文件。 2、 排水工程施工平面图。3、 相关的法律、规范、规程。 4、现场踏勘所取得的相关资料； 5、我司多年的施工管理经验及其成熟的质量控制、进度控制、成本控制的技术措施；二、 工程概况 某某学院迁建项目室外排水工程地点位于丹徒区十里长山南侧。为解决该片区的雨水排放问题。按照指定的设计图施工，在小区内实行雨、污分流。 我们必将精心组织、合理安排施工，以确保施工质量和工期要求，使新建的排水管道适应校区的使用要求。三、 主要工程数量 项目名称单位工程量备注1D1000UPVC管 m6

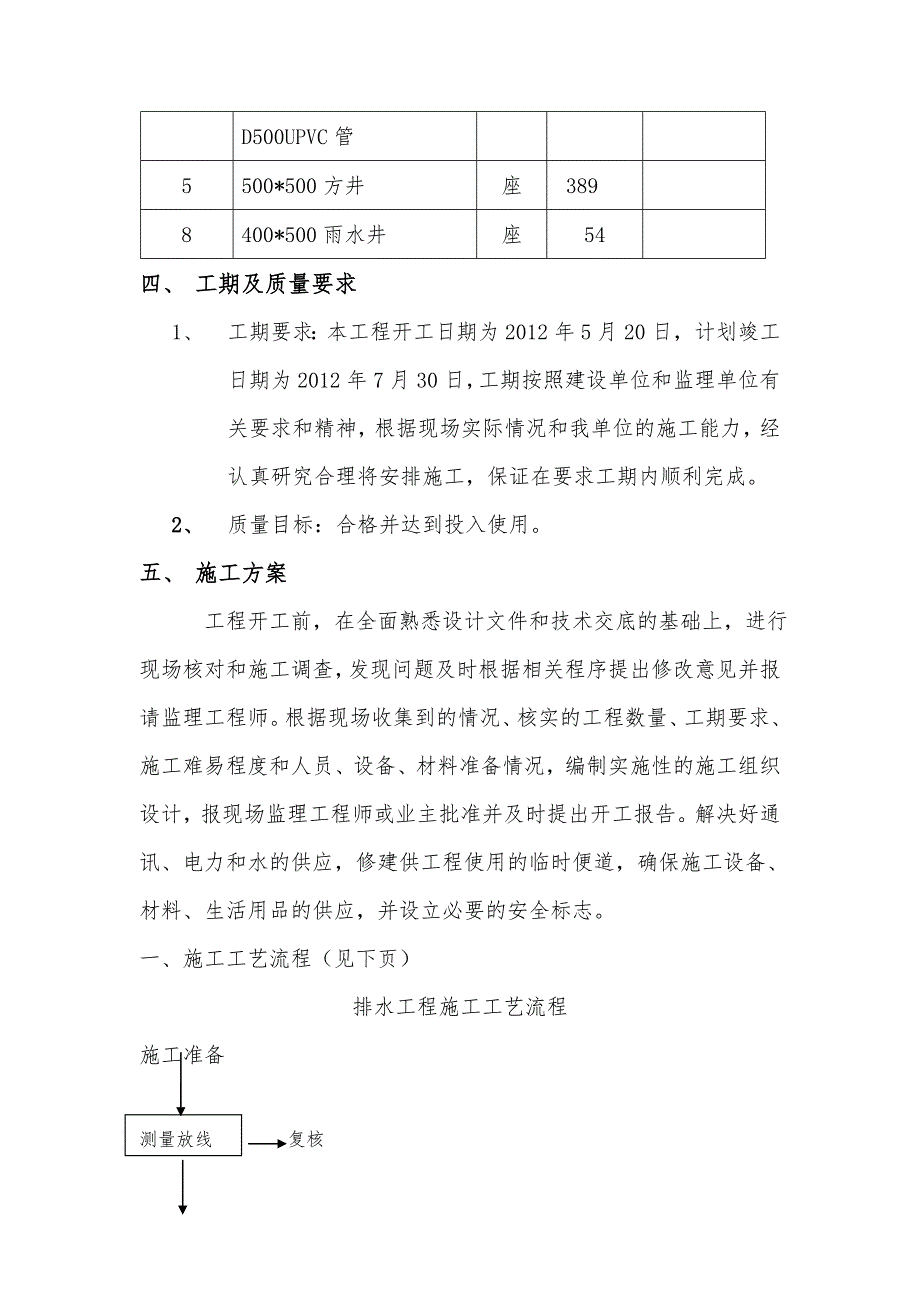

2、60管材甲供2D800UPVC管 m300管材甲供3D600UPVC管m300管材甲供4D500UPVC管 座51D500UPVC管 D500UPVC管 5500*500方井座 3898400*500雨水井座54四、 工期及质量要求1、 工期要求：本工程开工日期为2012年5月20日，计划竣工日期为2012年7月30日，工期按照建设单位和监理单位有关要求和精神，根据现场实际情况和我单位的施工能力，经认真研究合理将安排施工，保证在要求工期内顺利完成。2、 质量目标：合格并达到投入使用。五、 施工方案 工程开工前，在全面熟悉设计文件和技术交底的基础上，进行现场核对和施工调查，发现问题及时根据相关程
3、序提出修改意见并报请监理工程师。根据现场收集到的情况、核实的工程数量、工期要求、施工难易程度和人员、设备、材料准备情况，编制实施性的施工组织设计，报现场监理工程师或业主批准并及时提出开工报告。解决好通讯、电力和水的供应，修建供工程使用的临时便道，确保施工设备、材料、生活用品的供应，并设立必要的安全标志。一、施工工艺流程（见下页）排水工程施工工艺流程施工准备测量放线 复核 明沟开挖 土方鉴定 废土外运 柔性管管基：石屑垫层铺设 带水震实管 井 施 工 柔性管铺设 橡胶圈接口安装乙型井浇筑 养生粉刷 养生 井体砌筑 井框盖安装 固定 沟槽回填 分层夯实清场扫尾二、土方工程 1、土方工程包括：土方的
4、挖运，槽坑的回填等。2、挖方施工土方开挖前认真熟悉图纸，了解该实挖沟槽断面的土质和地下岩石以及施工环境等情况，合理地确定沟槽开挖断面，选用施工方法和施工机械，以保证施工质量、工期及安全。放坡土方开挖不得超挖，防止对基底土的扰动。在机械挖土时，应使坑槽底的控制标高比设计标高20cm左右，待铺设基础前人工挖除。若个别地方超挖时，应用与基底土相同的土质分层夯实达到要求的密实度。3、沟槽排水：由于雨水天气较多，而且本工程沟槽开挖不可避免地沟槽内可能会出现积水，如果沟槽底基土被水浸泡，达饱和状态，经过扰动由固塑状变成液态，形成“基底扰动”质量通病，影响正常基础施工。故必须设置好排水系统。集水井：因施工条
5、件限制，应尽可能不在沟槽外侧开挖集水井坑。因为市政工程各井位均距离不远，一般为2030米，为了节省造价，我们考虑于窨井槽坑边角位置留设集水井。集水井的尺寸和深度以能满足正常集水为宜，最后用水泵将水抽出。在排水施工期间，现场临时排水系统要定期派人检查，以确保施工的顺利进行。石削垫层4、槽坑回填夯实沟槽回填前，应将沟槽内的砖、石、木块等杂物清除干净；并将槽内积水抽干。沟槽回填时，隐蔽工程的施工质量必须已验收合格。根据现场明沟情况，不能满足回填需求量，并在监理监控下进行外购灰土的工作。管道胸腔部位的处理，根据预算编制说明，管道以石屑回填到管道顶面以上15cm位置，其余部分利用6%石灰土回填，按30c
6、m一层分层夯实并抽样检测。管道两侧及窨井周边轻夯压实，密实度95%以上；管顶以上50cm采用电锤夯实，并分层进行密实度试验，达质检标准。50cm以上采用冲击夯先夯，然后创造条件放下槽坡道， 用8-10t压路机下槽碾压。密实度按轻型击实标准分层夯填压，分层试验密实度。管顶以上50cm内密实度达85%以上，管顶以上50cm以上按道路施工要求进行施工。管道两侧和管顶以上20cm范围内的回填材料，应由沟槽两侧同时对称均匀分层回填，两侧高差不得超过30cm，以防止管道位移。填土时不得将土直接抛砸在管道上。回填其它部位时，应均匀运土入槽，不得集中推入。需拌和的回填材料，应在槽外按照配比拌和均匀，不得在槽内
7、拌和。回填时，为保持沟槽排水顺畅，应先回填上游地段，再回填下游地段，最后回填集水井地段。检查：每层土夯实后，应测定其压实度。 5、质量控制 a.槽坑开挖不得扰动基础原状态，不得超挖，如有超控应按软弱地基处理办法执行。 b.确保边坡稳定，防止塌方。做好坑内地下积水的排除，保持基底干槽施工，基坑要按设计高程及考虑操作面以后的确定宽度整修、夯实。 c.土方挖完在根据现场土质情况，请业主和监理商定是否加铺30CM片石进行基础加固处理。其余正常情况铺设20CM石屑垫层前及时报请监理人员检查验收。 d.回填压实必须分层回填夯实，每层回填夯实后要报请监理检查验收合格后方可继续施工，回填土必须提供压实度报告。
8、 e.土方开挖时应注意天气情况，若天气阴晴不定，应逐层开挖，同时留好排水沟和集水井，并配好抽水泵，以备万一。f.若开挖时发生与其它管线相交叉的情况，则必须与甲方、监理、管线单位共同制定保护方案。在方案未完成之前，必须在现场采取临时加固措施。 三、管道铺设：1、施工前准备：管道乙方供应；管道的堆放：在堆放过程中应轻拿轻放，严禁抛扔或激烈碰撞；管道应避免阳光暴晒。如在现场堆放时，则应遮盖起来；如在现场存放时间较长，则应放置于棚库内，以防变形和老化；管材和配件堆放时，应放平垫实，堆放高度不宜超过1.5m，相邻两层管子的承口相互倒置并让出承口部位，以免承口受集中荷载。管材运输和堆放时可以采用大管套小管
9、的形式，但套装的管子应呈自由状态，不可过度挤撑。管道的现场检验：因为管道由甲方提供，根据甲方要求决定是否进场现场检验。2、管基施工：根据现场土质情况，请业主和监理商定是否加铺30CM片石进行基础加固处理。其余正常情况铺设20CM石屑垫层。3、管道安装下管：提前安排材料进场，确保 材料及时到场；连接：清理：将承口内的橡胶圈沟槽、插口端工作面及橡胶圈清理干净，不得有土或其它杂物；上胶圈：将橡胶圈正确安装在橡胶圈沟槽中，不得装反或扭曲。为了安装方便，可用水浸湿胶圈，但不得在橡胶圈上涂润滑剂安装；刷润滑剂：用毛刷将润滑剂均匀地涂在装嵌在承口处的橡胶圈和管子插口端外表面上，但不得将润滑剂涂到承口的橡胶圈
10、沟槽内；润滑剂可采用V型脂肪酸盐，禁止用黄油或其它油类作润滑剂；将连接管道的插口对准承口，保持插入管端的平直，用手动葫芦或其它拉力机械将承插管插入至标线。若插入阻力过大，切勿强行插入，以防橡胶圈扭曲；检查：用塞尺顺承插口间隙插入，沿管圆周检查橡胶圈的安装是否正确。在连管工作中，尤其是在槽内施工时，应将承接管固定，以防位移。可以采用木方包裹以油毛毡作固定撑板；在无拉力机械施工的情况下，严禁直接在承插管另一端口锤、砸、推、挤，避免管头损坏。排管：在排管时，雨、污水干管应以两井位之间为一施工段落进行；管道可以在槽外连接后下放；不应连管过长，以免施工困难。在管道接头部位，应留设工作坑，待管道安装好后再
11、以石屑回填特别要注意将之振实；由于在排管前要在槽底先虚铺一层510cm的石屑垫层，以保证管腋部的密实度，因此，在铺设小口径管道时应将管道旋转着铺设以挤压管腋部的石屑使之密实。在连管与检查井连接时，应采用1.0-1.5m的短管进行连接；管道铺装结束后，应及时校正管道标高；校正到位后，即可进行上部石屑回填和灰土回填；上部结构层的回填应及早进行，以加大管道的承重，避免管道位移、浮起等质量事故的发生。若两端尚须继续施工，则应将两侧坡面做成阶梯式坡台，待后续管道或井位具备恢复条件后，再衔接施工。四、窨井施工准备工作清理井体基坑内的槽底表面，复核尺寸、位置和标高是否符合设计要求；选用合格机制普通粘土砖，并
12、将砖湿润，但浇水应适量，否则会使墙面不清洁，灰缝不整；准备砂浆，按照设计给定的砂浆配合比上料，拌制。控制好拌制时间，使砂浆拌和均匀，做到随拌随用；砂浆用黄砂应过筛。本工程部分窨井较深，因此还要准备脚手架。窨井基础施工由于窨井基础为独立砼基础，因此应另外浇筑。槽底整平后，先在槽底铺设15cm碎石垫层，并平整振实。在碎石垫层上立模。模板应具有一定的强度和刚度，模板安装应缝隙严密，支撑牢固，并符合结构尺寸的要求。砼拌和方法可参见砼路面施工时的砼拌制要求。由于落差较大，砼料不得直接从槽顶倾入模板内，而应通过溜槽滑入模板仓内。砼应用平板振动器振平振实。砼基础浇筑完毕后，应立即进行保养。12h内不得浸水。
13、砼强度达2.5Mpa以后方可拆模。砼基础抗压强度大于5.0N/mm2，方可进行上部结构的施工。窨井砌筑在已安装完毕的排水管的检查井位置处，放出窨井的中心位置线，按窨井半径摆出井壁砖墙位置；在窨井基础面上，先铺砂浆后再砌砖，一般采用全丁24墙砌筑。采用内缝小外缝大的摆砖方法，外灰缝塞碎砖，以减少砂浆用量。每层砖上下皮竖灰缝应错开，边砌边检查弧形尺寸；井内踏步，应随砌筑随安装，并进行座浆，其埋入深度不得小于设计规定。踏步安装后，在砌筑砂浆未达到规定强度前，不得踩踏；排水管伸入井室30mm。当管径大于300mm时，管顶须砌砖圈加固，以减少管顶压力。在砌井时，随砌随检测窨井直径尺寸。乙型井三面收口时，
14、每次收进最大不超过50mm；砖砌流槽，应在井壁砌到管顶时进行砌筑。流槽顶与1/2大管管径相平。流槽面以1:2砂浆抹光滑。流槽应与上下游管道接顺；柔性管道检查井衔接采用中介层作法。施工前在管道与检查井相接部位，预先用与管材相同的塑料胶粘剂和粗砂做成中介层，然后用水泥砂浆砌入检查井的壁内。中介层作法：先用毛刷或棉纱将管壁的外表面清理干净，然后均匀地涂一层塑料粘结剂，紧接着在上面撒一层干燥的粗砂，固化10-20min，即形成表面粗糙的中介层。中介层的长度与检查井厚度相同。各接井支管，均在砌井时接入或预留，不得在井体砌筑成功后再破坏井体进行接管施工。灰缝应密实、饱满，无瞎缝和空缝现象。抹面砂浆为1:2水泥砂浆，内壁抹面应分层压实，外壁用砂浆搓缝严密。抹面厚度20mm，用水泥板搓平，待水泥砂浆初凝后及时抹光、养护。雨水口施工雨水口基本上采用单篦雨水口。雨水口深度为1.0m，雨水连管采用d225连管，并按3%5%坡度顺流坡向检查井，覆土深度大于0.7米。雨水口一般采用三顺一丁或一顺一丁的砌法砌筑。砌筑时在基础面上放线，摆砖铺灰后砌筑，其中底皮与顶皮砖均应采用丁砖砌筑。雨水口砌筑应做到墙面平直，边角整齐，宽度一致。砌筑时应随时用角尺和挂线板检查四面墙体是否成直角
