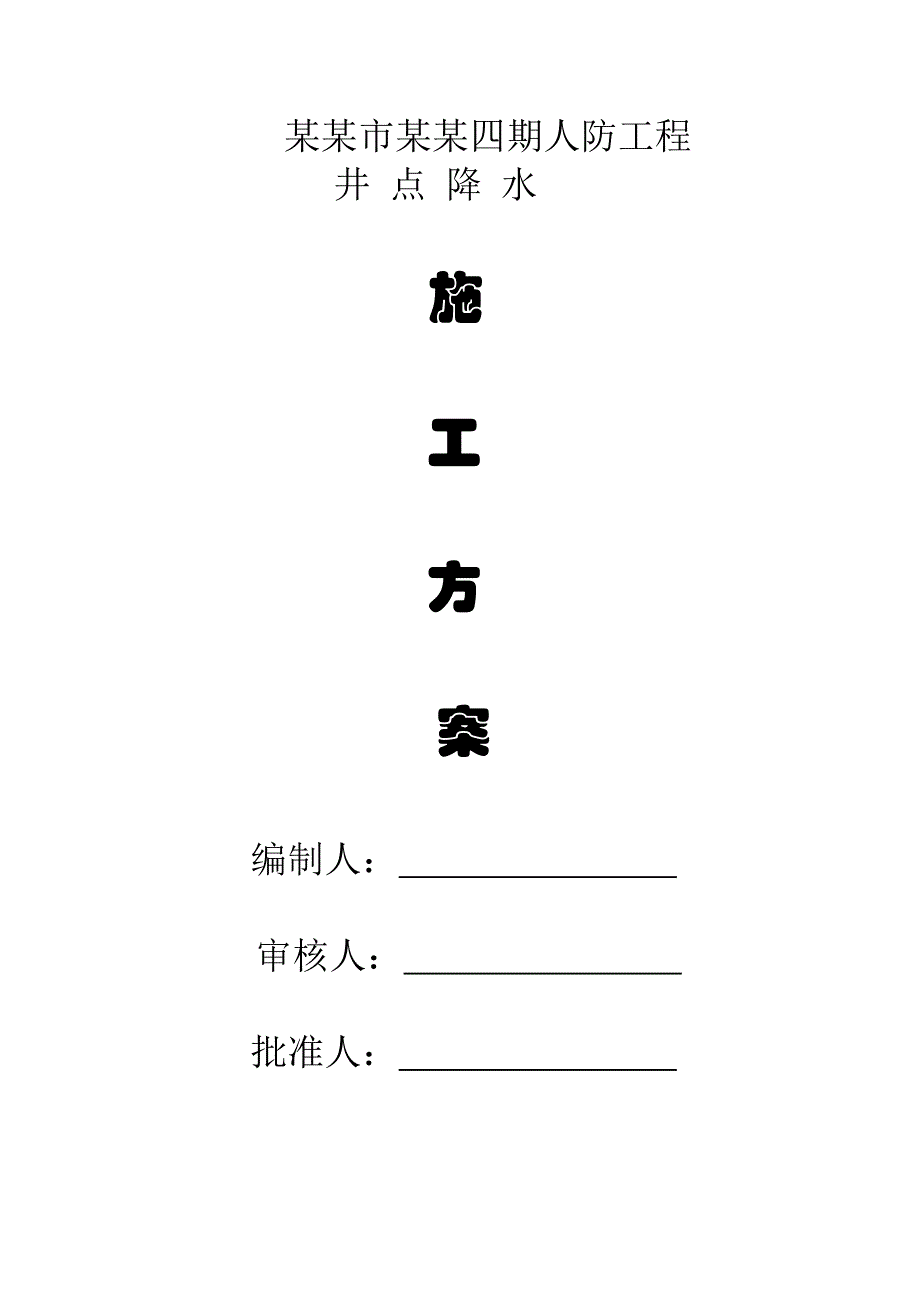

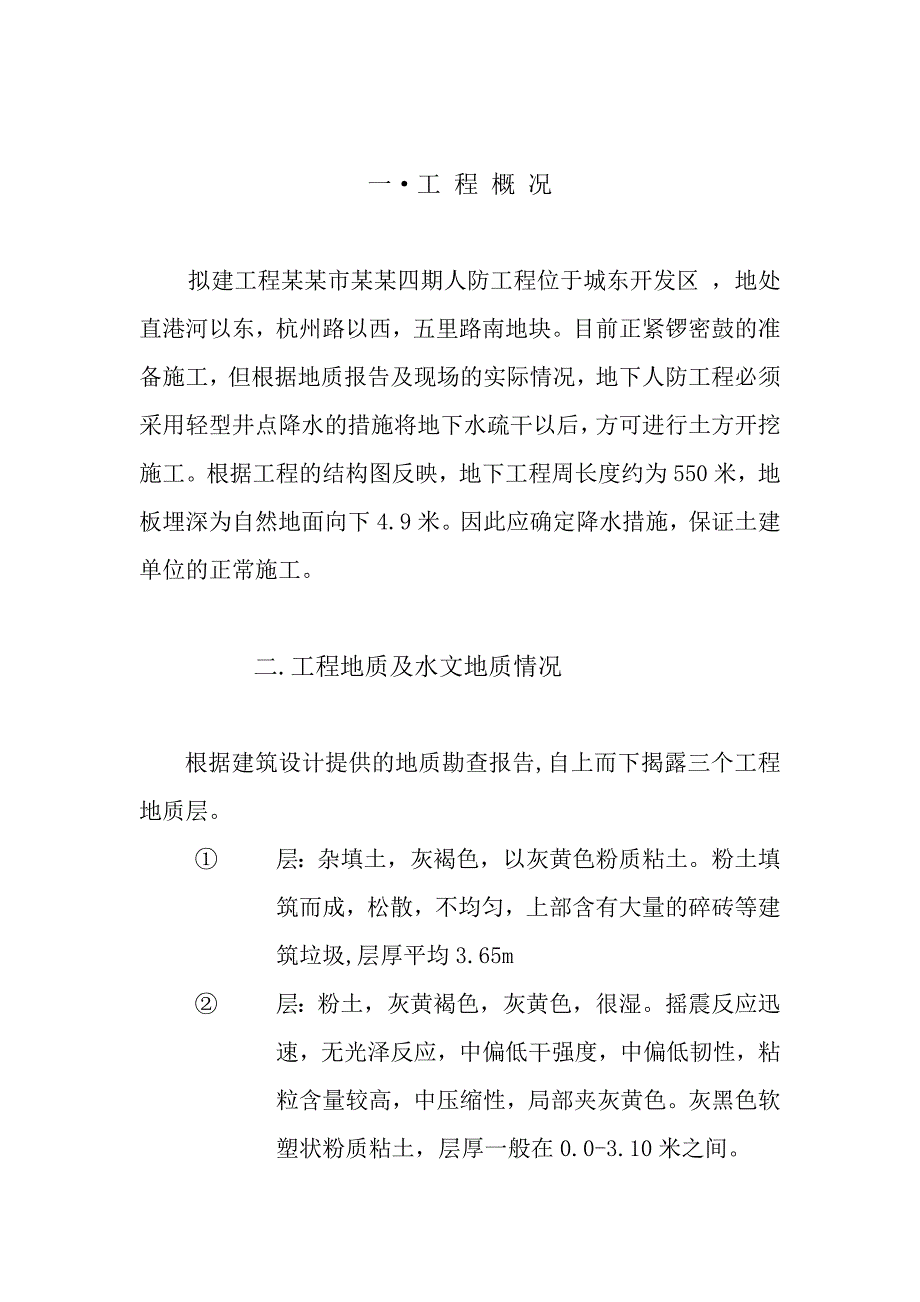

1、某某市某某四期人防工程井 点 降 水 施 工 方 案 编制人： 审核人： 批准人： 一工 程 概 况 拟建工程某某市某某四期人防工程位于城东开发区 ，地处直港河以东，杭州路以西，五里路南地块。目前正紧锣密鼓的准备施工，但根据地质报告及现场的实际情况，地下人防工程必须采用轻型井点降水的措施将地下水疏干以后，方可进行土方开挖施工。根据工程的结构图反映，地下工程周长度约为550米，地板埋深为自然地面向下4.9米。因此应确定降水措施，保证土建单位的正常施工。 二.工程地质及水文地质情况 根据建筑设计提供的地质勘查报告,自上而下揭露三个工程地质层。 层：杂填土，灰褐色，以灰黄色粉质粘土。粉土填筑而成，松

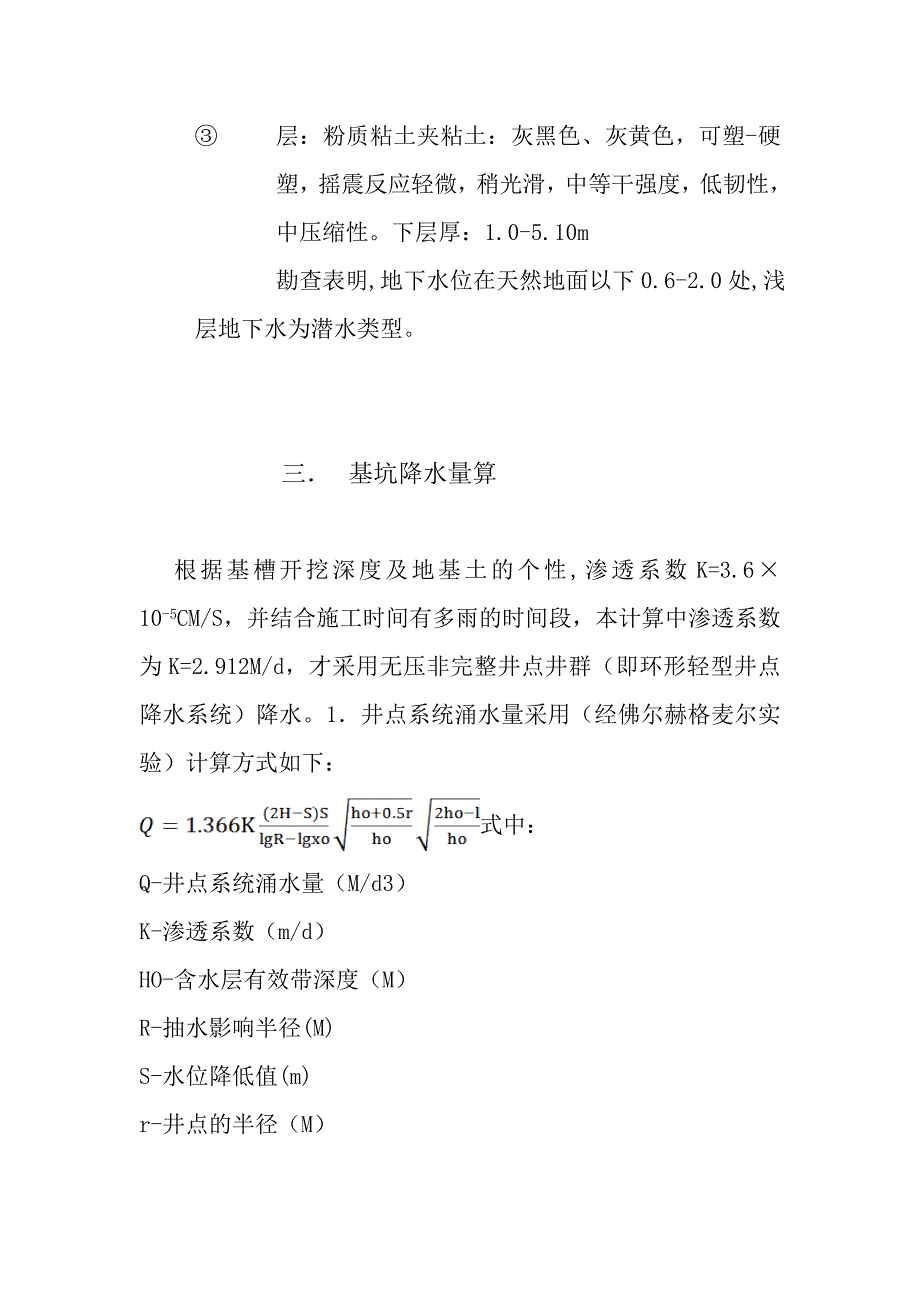

2、散，不均匀，上部含有大量的碎砖等建筑垃圾,层厚平均3.65m 层：粉土，灰黄褐色，灰黄色，很湿。摇震反应迅速，无光泽反应，中偏低干强度，中偏低韧性，粘粒含量较高，中压缩性，局部夹灰黄色。灰黑色软塑状粉质粘土，层厚一般在0.0-3.10米之间。 层：粉质粘土夹粘土：灰黑色、灰黄色，可塑-硬塑，摇震反应轻微，稍光滑，中等干强度，低韧性，中压缩性。下层厚：1.0-5.10m 勘查表明,地下水位在天然地面以下0.6-2.0处,浅层地下水为潜水类型。三 基坑降水量算根据基槽开挖深度及地基土的个性,渗透系数K=3.610-5CM/S，并结合施工时间有多雨的时间段，本计算中渗透系数为K=2.912M/d，才
3、采用无压非完整井点井群（即环形轻型井点降水系统）降水。1井点系统涌水量采用（经佛尔赫格麦尔实验）计算方式如下：式中：Q-井点系统涌水量（M/d3）K-渗透系数（m/d）HO-含水层有效带深度（M）R-抽水影响半径(M)S-水位降低值(m)r-井点的半径（M）2.单根井点管的出水量计算方式： 3.井点需要根数计算方式： n-井点管的根数 Q-井点系统涌水量(m3/d)q-单根井点管的出水量d-过滤管的直径(M)l-过滤管的长度（M）K-渗透系数（m/d） 4 井点管的间距计算方式：D-井点管的平均间距（m）L .B-井点系统的长度和宽度（m）。由以上式中可以得出单根井点管的出水量为5.9T/d四
4、降水方案的确定此工程按1:0.5放坡后周长约为550米,基础埋深-4.9米，由于基坑开挖比较深，考虑到水的渗透半径及基坑埋深情况，本工程暂采用一级井点环形布置，基坑周围应采用简单支护，这样可保证基坑的安全。一级井点降水机组环形需14台套，井点设备置于自然地面以下1.5米，井点距离为1.2米，支管长度分别为6米，开挖土方至-1.5m处，开始布置安装一级井点降水机组环形14台套，所有降水设备必须连续不断的运转至地下工程结束回填土时拆除。根据以上的降水方案基坑共安装14台套井点降水设备，基本能达到降水的效果，保证土方的开挖及土建单位的正常施工。基于该地下结构工程施工期间雨水较多，地下水位上涨，开挖土
5、方后在基坑的坡脚设4个集水坑（1m*1m），沿坑底坡脚设置明排水沟与4个集水坑相连，这样才能确保工程的顺利施工。五井点设备的主要施工由以上计算可知：整体基坑降水至自然地面以下5.8米，在天然状态下-小环形Q=569.2M3/d.按此布置间距为1.2米，支管长度为6米，总管总长约为550米的轻型井点抽水设备14台套。主要设备由井点管，连接管，集水总管，抽水设备等组成。1. 井点管（1） 用直径48MM的钢管，长度为6M,其中滤管长度为6M,管壁上呈花形直径为12MM的小孔，管壁外包两层过滤网，井点管用弯与总管相连接。（2） 因本次降水范围比较大，故采用环型形状布置，在挖土机运输，行走路线不封闭。
6、2. 井点管埋设（1） 采用射水法，在地面井点位置先挖一个小坑，装吊蓝式井点管插入坑中心，下有射水阀，上接可旋动节管和高压胶管，水泵等。利用高压水在压力为0.5MPa,井点管沉至设计深度后，取下软管，再与集水管连接。冲孔直径为0.4M（2） 所有井点管在地面以下0.2-0.5M的深度内，用粘土填实，以防止漏气。3. 连接管与集水管:连接管用塑料透明管，胶皮管制成，直径为48MM,集水总管75MM的钢管分节连接，每节长度为6M,每隔1.2米设一连接井点管头4. 抽水设备现场预先配置15台套射流泵轻型井点设备，其中一台套为备用泵，其由离心泵，射流器，循环水组成。序号名称单位数量功率(KW) 1射流
7、泵 台157.5 2射流器 台157.5 3电动机 台157.5 4循环水箱台 15 5井点管 根420 6水泵 台 22.2六井点降水沉管深度示意图图：（沉管埋深位置图）-1.5m -4.9mL=6m 根据计算，以上井点降水设备的布置和沉管的深度，基本能达到降低地下水位的要求和目的。 七、管理网络图项目经理（主要负责人） 现 场 操 作 负 责 人安全员电工组施工组二施工组一机械组八异常情况的处理 1.现场准备双电源，通常采用现场动力电源施工，若动力电源出现故障应立即启用发电机电源，确保连续抽水。 2.正常出水规律是“先打后小，先混后清”。如不上水，或出水一直比较混，或出清水后又出混水现象，应立即检查纠正。如真空泵真空度50KPa,通常是漏气，应及时修好。井点管淤泥可通过听管内水流声，手扶管壁感到振动。如井点管淤泥较多，应逐个用高压水反复冲洗井点管或拔出重新埋设。九、安全措施 1、进场人员服从项目部管理。 2、施工人员认真使用安全防护用品。 3、施工用电、线路按项目部要求架设，并做好绝缘，漏电保护措 施。 4、施工时遵循安全法规，做到“三不伤害”。 5、认真做好工作，严格爱护各类产物。
