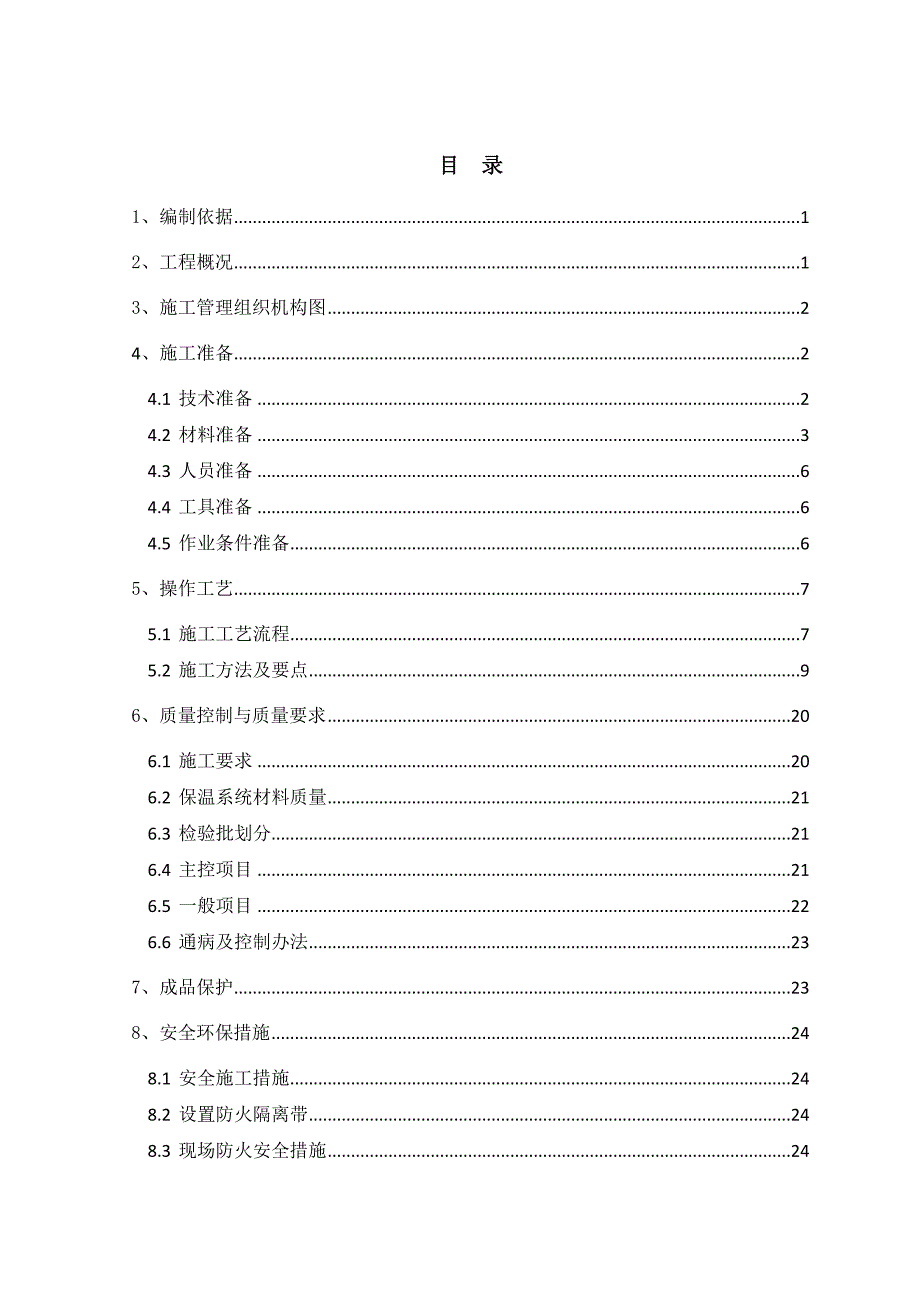

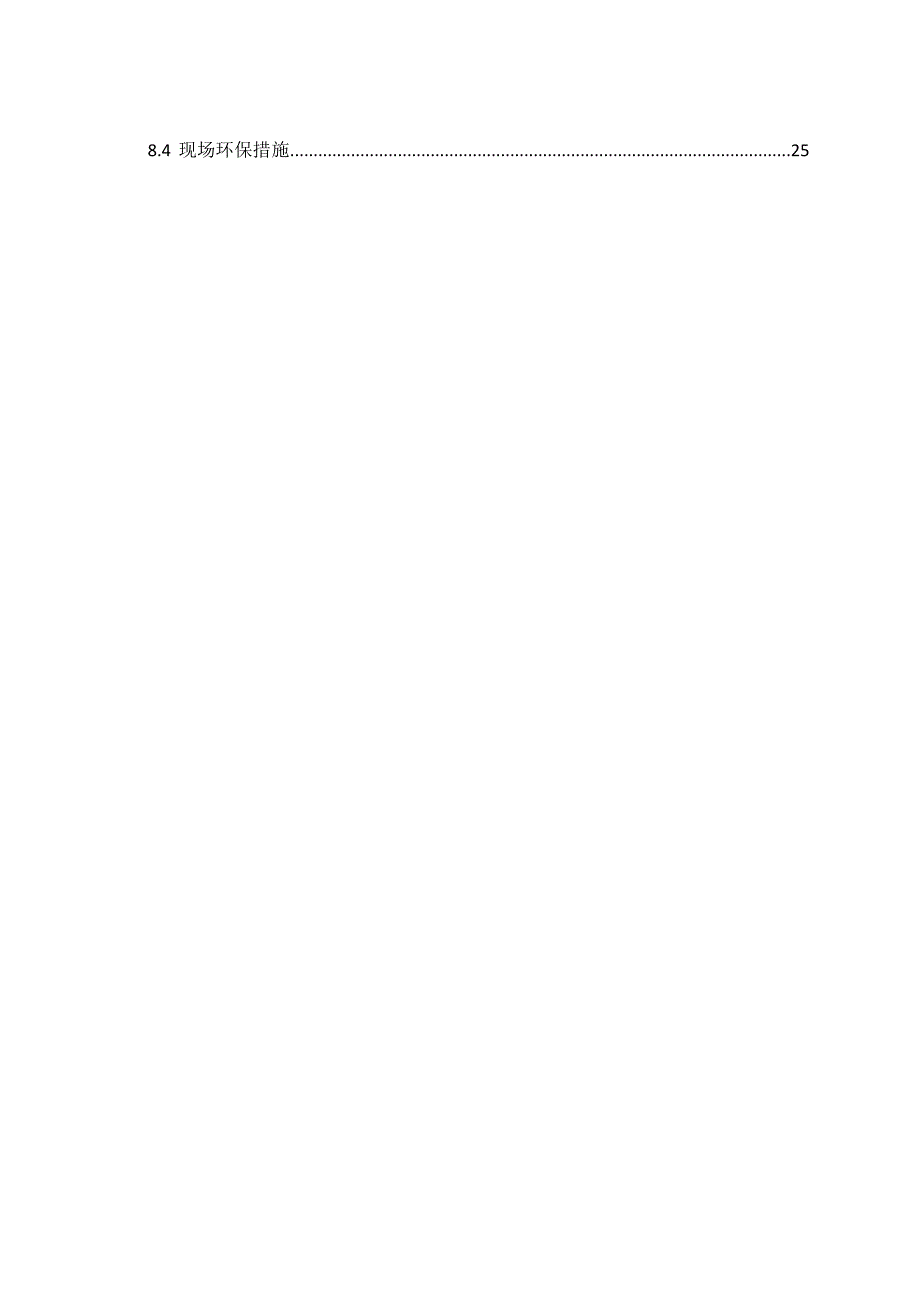

1、某某区A3-3、4号地块施工总承包三标段工程外墙外保温施工方案 编制人： 编制日期： 审核人： 审核日期： 目 录1、编制依据12、工程概况13、施工管理组织机构图24、施工准备24.1 技术准备24.2 材料准备34.3 人员准备64.4 工具准备64.5 作业条件准备65、操作工艺75.1 施工工艺流程75.2 施工方法及要点96、质量控制与质量要求206.1 施工要求206.2 保温系统材料质量216.3 检验批划分216.4 主控项目216.5 一般项目226.6 通病及控制办法237、成品保护238、安全环保措施248.1 安全施工措施248.2 设置防火隔离带248.3 现场防火安
2、全措施248.4 现场环保措施251、编制依据1.1 房屋建筑工程施工工法图示（一）（11CG131）1.2 外墙外保温建筑构造（10J1211）1.3 外墙外保温施工技术标准图集（06J1213）1.4 外墙外保温工程技术规程（JGJ144-2004）1.5 模塑聚苯板薄抹灰外墙外保温系统GB/T 29906-20131.6 岩绵外墙外保温系统应用技术规程苏JG/T046-20111.7 某某区A3-3、4地块施工总承包三标段建设工程设计施工图1.8 经批准的某某区A3-3、4地块施工总承包三标段建设工程施工组织设计2、工程概况2.1某某区A3-3、4地块施工总承包三标段工程：包含10#、1
3、5#、22#住宅楼，6#、8#、9#、13#、16#、17#洋房及地下室工程，建筑面积87512.1，其中地上建筑面积54800.13，地下建筑面积32711.97 。10#、15#、22#住宅楼为地上18+1、地下1层，总建筑高度55.40m，6#、8#、9#、13#、16#、17#洋房为地上7层、地下2层，总建筑高度21.05m。1类自走式地下车库建筑面积28328，其中人防建筑面积为28328。工程概况表序号项 目内 容1工程名称某某区A3-3、4地块施工总承包三标段建设工程2工程地址徐州市新城区东北部，太行路以南，秦郡路以西3建设单位徐州中铁房地产开发有限公司4设计单位南江苏华晟建筑设
4、计有限公司、南京地下工程建筑设计院有限公司5监理单位徐州市华夏建设监理有限公司6监督单位徐州市新城区建设工程质量安全监督站7合同工期393天8建筑规模87512.1m29合同质量标准合格，并达到优质工程标准10安全文明施工目标江苏省“安全文明工地”2.2 本工程外墙外保温材料为75mm厚(EPS)复合模塑聚苯板，高层10#15#22#楼外墙保温材料燃烧性能为A级；洋房6#、8#、9#、13#、16#、17#楼外墙保温材料燃烧性能B1级。洋房外墙防火隔带布置：洋房防火隔离带应采用A级无机保温材料-75厚岩棉板,并沿楼板位置设置，每层高度不小于300mm。高层、洋房的屋面防火隔带布置：屋顶与外墙交
5、接处、屋顶开口部位四周的保温层，应采用宽度不小于500mm的A级无机保温材料-75厚岩棉板保温材料设置水平防火隔离带。3、施工管理组织机构图图3.1管理组织机构图4、施工准备4.1 技术准备 4.1.1 施工人员必须要熟悉组织设计方案，并根据其内容进行工程施工。4.1.2 对施工人员进行交底，使施工人清楚地了解、掌握标准、要求及施工的方法。 4.1.3 在施工过程中进行计划、实施、检查、处理四个步骤。4.2 材料准备 外保温材料每平方米消耗量序号材料耗量1保温板（m）板厚*1.052粘接剂（kg）6-73抹面砂浆（kg）5-94增强网（平方）1.45机械锚固件（个）4-64.2.1材料选用1)
6、 复合模塑聚苯板（简称EPS）必须符合B/T 10801.1-2002、模塑聚苯板薄抹灰外墙外保温系统GB/T 29906-2013，表观密度在1825kg/m3，防火等级达为A级、B1级；聚苯板75mm厚。EPS板技术要求见下表： 表2表观密度kg/m3导热系数W/m.k吸水量(g/平方米)长度(m)宽度偏差(mm)厚度偏差(mm)对角线差(mm)18250.0396+1.5/-0.01232) 防火隔离带材料：A级无机保温材料-75厚岩棉板保温材料，必须符合岩绵外墙外保温系统应用技术规程苏JG/T046-2011，防火等级达为A级；3) 聚合物抗裂砂浆：可分为粘贴EPS板的粘接砂浆和EPS
7、板保护面层的抹面砂浆。胶结剂性能指标表EPS性能指标拉伸粘结强度（MPa）(与水泥砂浆)原强度0.60耐水强度浸水48h,干燥2h0.30浸水48h,干燥7h0.60拉伸粘结强度（MPa）(与水泥砂浆)原强度0.60，破坏发生在模塑板中耐水强度浸水48h,干燥2h0.06浸水48h,干燥7h0.10可操作时间1.54.0抹面胶浆性能指标EPS性能指标拉伸粘结强度（MPa）(与水泥砂浆)原强度0.10，破坏发生在模塑板中耐水强度浸水48h,干燥2h0.06浸水48h,干燥7h0.10耐冻融强度0.10柔韧性压折比（水泥基）3.0开裂应变（非水泥基）（100%）1.5抗冲击性3J级吸水量500不透
8、性试样抹灰面层内侧无水渗透可操作时间（非水泥基）（h）1.54.0 4) 机械锚固件（锚栓）由专业厂家生产，抗老化和拉拔实验应符合的关技术标准和保温厚度及锚入长度要求；制作的金属机械锚固件应经耐腐蚀处理；塑料件应用聚乙烯、聚丙烯等材料制成，不得使用回收料。其性能指标见下表。项目性能指标混凝土基材砌体材料基材抗拉承载力标准值（KN）0.600.30圆盘强度标准值（KN）0.50 5) 耐碱玻纤网格布：网孔中距不大于4mm4mm，单位面积重量160g/。4.2.2材料、设备及部品进场计划名称规格数量主要技术指标抽样计划进场时间复合模塑聚苯板A级1200*600*7518000耐候性、吸水量、抗冲击
9、性、水蒸气透过湿流密度、耐冻融同一厂家、同一规格、同一批次进场，每500m为一批。2014年7月2014年10月1200*600*20600模塑聚苯板B1级1200*600*7519000岩棉板（防火隔离带）1200*600*752300耐碱网格布130g/、45000阻燃型、抗拉强度每7000胶粘剂/150T/每20t为一批抹面砂浆/100T/同保温板粘接剂机械锚固件4-6个/18500个施工机具见表序号名称数量主要参数进场时间1垂直运输工具9/2014年5月2手提式电动搅拌器20/2014年7月2014年10月3电热丝切割器或壁纸刀40/4电锤20/5根部带切割片的冲击钻钻头40/6方尺、
10、钢板尺10/7线锤5/8水桶5/9剪子5/10铁锨3/11扫帚2/12方尺、钢板尺10/13线锤5/14水桶5/4.3 人员准备 4.3.1作业人员应经过培训，考核合格后方可上岗； 4.3.2每栋楼正常施工期间大工不得少于30人，现场零杂工8人，并根据工程进度要求进行及时调整。4.4 工具准备 不锈钢抹子、搓抹子、普通刀片、多用刀、2m靠尺、手工锯、热丝切割器、开槽器、手持电动搅拌器、拉线、盒尺、弹线墨斗、冲击钻。4.5 作业条件准备4.5.1 基层墙体条件：结构外墙经过工程验收达到标准的，方可进行外墙外保温施工，外保温施工前必须与主体结构办理中间交接验收，对外墙外表面空鼓、开裂处、不平整处清
11、理修补完毕；进行外墙外保温施工的墙体基面的尺寸偏差还应符合下表一之规定：主体结构墙体基面的允许偏差（表1） 结构做法项目允许偏差，墙体工程墙面垂直度每层5（2m托线板检查）全高10m10经纬仪或吊线检查10m20表面平整度52m直尺和楔形塞尺检查4.5.2 洞口条件：门窗洞口通过验收，门窗框已立完；伸出墙面的设备、管道等连接件已安装完毕，并留出外保温施工余地；穿墙管洞已打通。4.5.3 气候条件：操作时环境温度和基层温度不低于5度，风力不大于5级。雨天不能施工，夏季施工避免阳光直射。5、操作工艺5.1 施工工艺流程5.1.1基层处理弹线标出装饰构件位置拌制粘结剂，并粘贴翻包玻纤网格布粘贴聚苯板
12、安装锚固件聚苯板打磨找平特殊部位处理涂抹底层抹面砂浆铺设网格布涂抹抹面砂浆修整、验收。5.1.2保温系统构造:1)薄抹灰外保温系统构造表 基层墙体复合模塑聚苯板玻纤网格布聚合物砂浆做法外墙外保温系统基本构造构造示意粘结层保温层底层防护层增强材料面层防护层外饰面混凝土墙，各种砌体墙聚合物粘结剂，加设机械锚固件EPS保温板聚合物抹面砂浆网格布聚合物抹面砂浆饰面涂料2)（EPS）模塑聚苯板外保温构造示意 5.2 施工方法及要点5.2.1 基面处理1) 必须彻底清除基层表面的粉尘。松动、不清洁的墙体、泛白的墙面必须事先清除掉。基层必须具有一定的机械强度；2) 本工程墙面在结构层表面进行了抹灰找平，因此对保温粘贴十分有利；3) 根据建筑立面设计和外墙外保温技术要求，在墙面弹出外门窗水平、垂直控制线及伸缩缝线、装饰缝线等；4) 在建筑外墙大角（阳角、阴角）及其他必要处挂垂直基准钢丝，每个楼层在装饰线位置挂水平线，以控制聚苯板的垂直度和平整度；5) 按设计要求将雨水管、空调管等埋件位置翻样到墙上，并在粘结聚苯板时，开出洞口。5.2.2 拌制聚合物砂浆粘结剂1)
