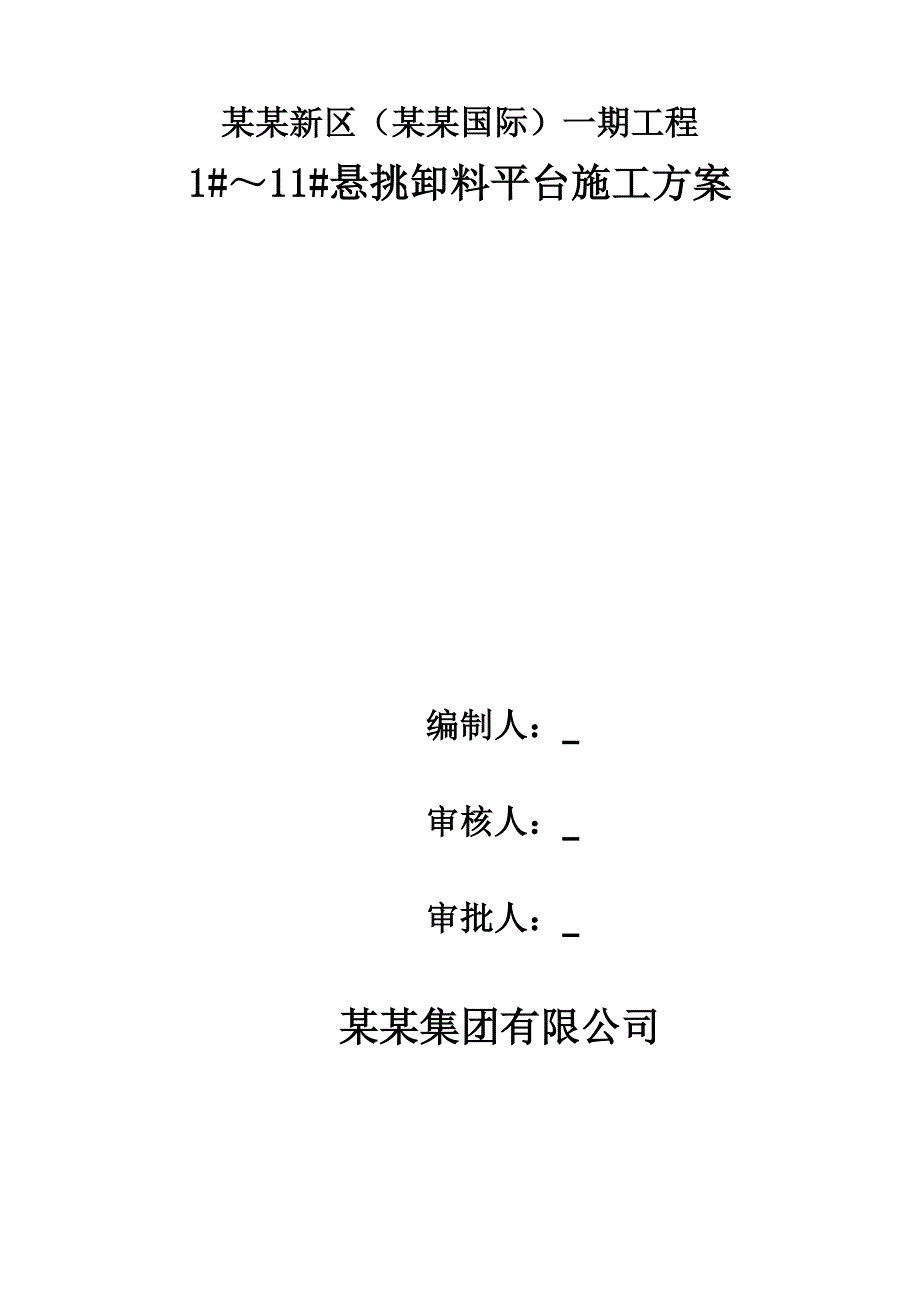

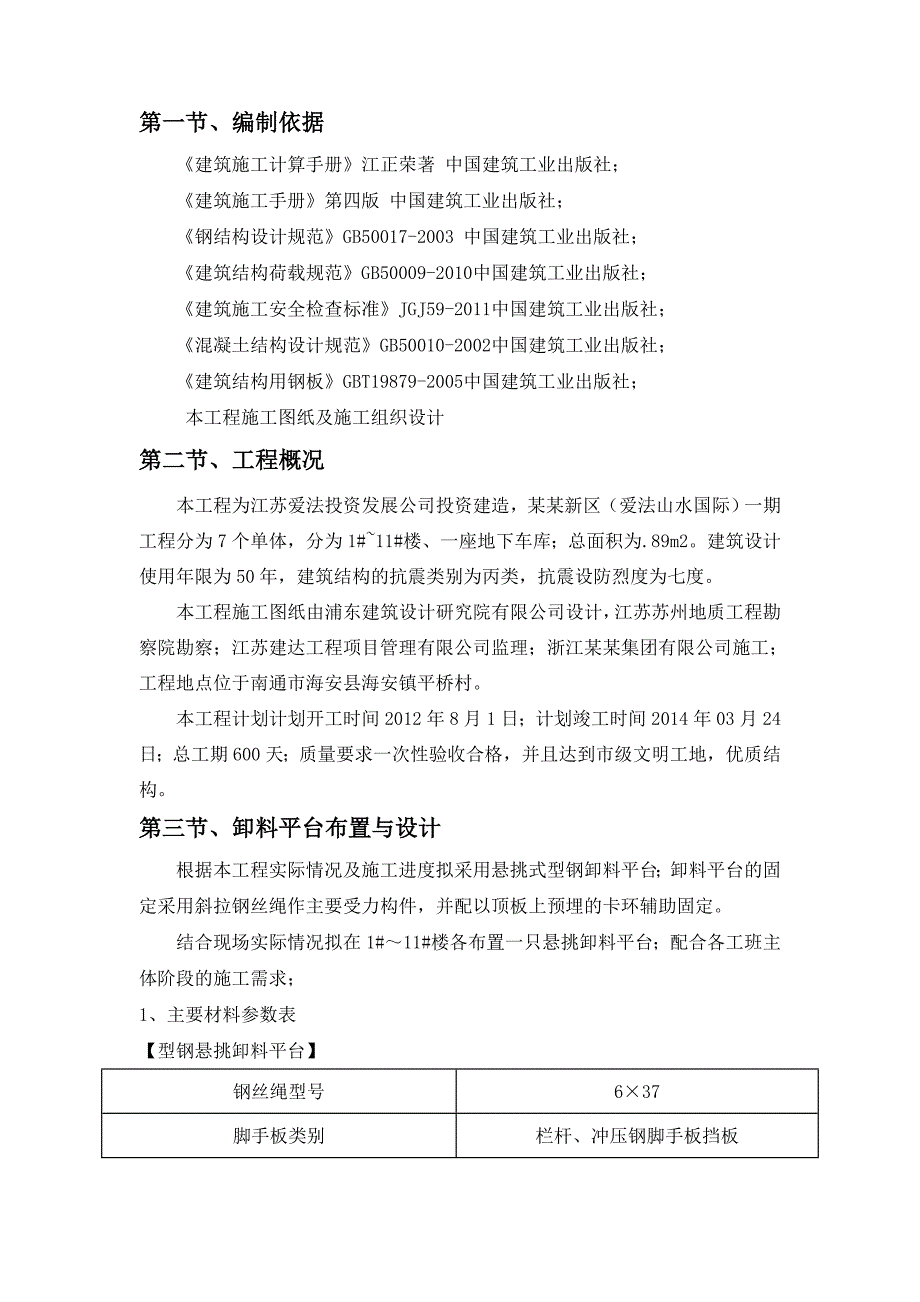

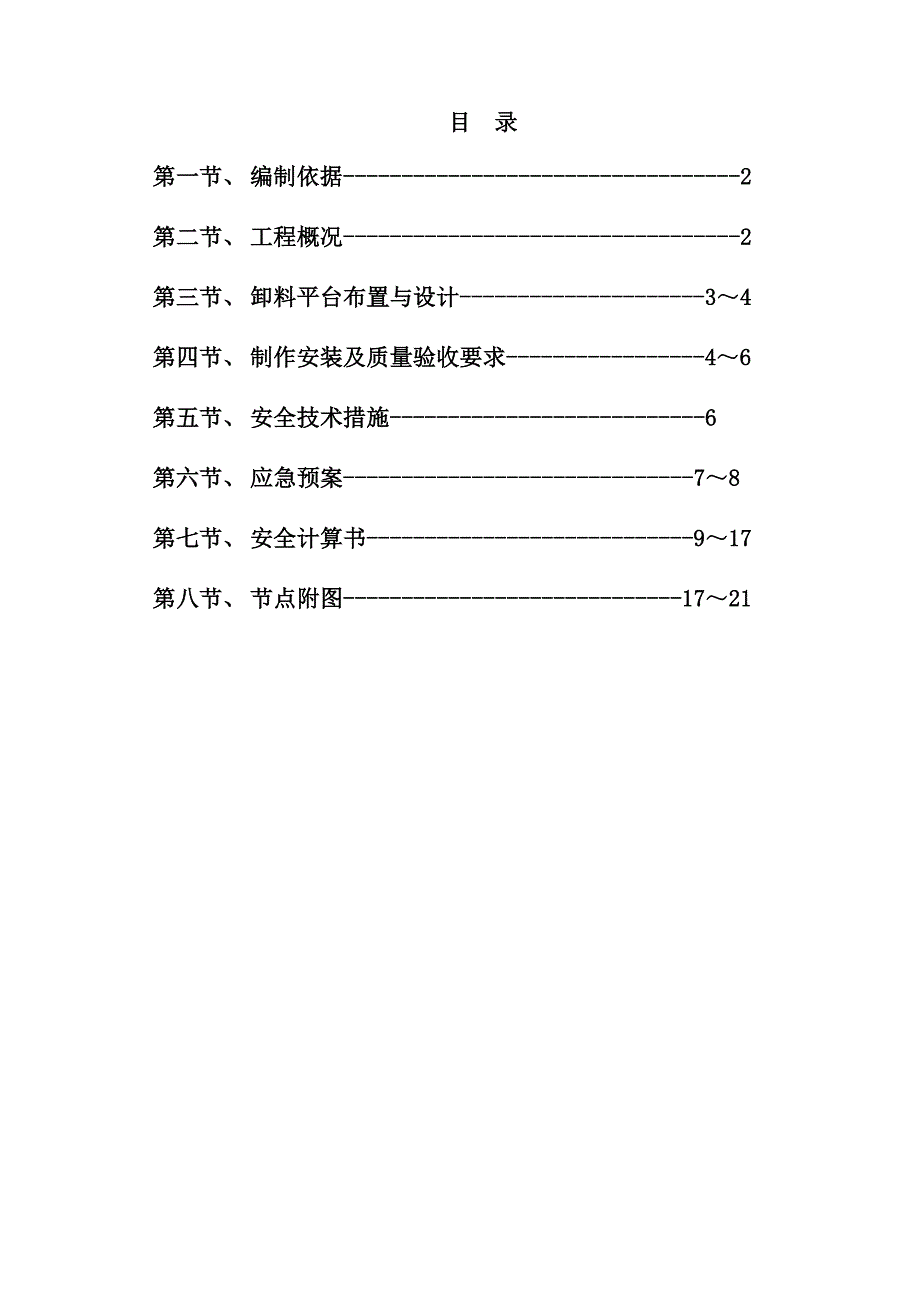

1、某某新区(某某国际)一期工程1#11#悬挑卸料平台施工方案编制人: 审核人: 审批人: 某某集团有限公司目 录第一节、 编制依据-2第二节、 工程概况-2第三节、 卸料平台布置与设计-34第四节、 制作安装及质量验收要求-46第五节、 安全技术措施-6第六节、 应急预案-78第七节、 安全计算书-917第八节、 节点附图-1721第一节、编制依据建筑施工计算手册江正荣著 中国建筑工业出版社; 建筑施工手册第四版 中国建筑工业出版社; 钢结构设计规范GB50017-2003 中国建筑工业出版社; 建筑结构荷载规范GB50009-2010中国建筑工业出版社; 建筑施工安全检查标准JGJ59-201
2、1中国建筑工业出版社;混凝土结构设计规范GB50010-2002中国建筑工业出版社;建筑结构用钢板GBT19879-2005中国建筑工业出版社; 本工程施工图纸及施工组织设计第二节、工程概况本工程为江苏爱法投资发展公司投资建造,某某新区(爱法山水国际)一期工程分为7个单体,分为1#11#楼、一座地下车库;总面积为.89m2。建筑设计使用年限为50年,建筑结构的抗震类别为丙类,抗震设防烈度为七度。本工程施工图纸由浦东建筑设计研究院有限公司设计,江苏苏州地质工程勘察院勘察;江苏建达工程项目管理有限公司监理;浙江某某集团有限公司施工;工程地点位于南通市海安县海安镇平桥村。本工程计划计划开工时间201
3、2年8月1日;计划竣工时间2014年03月24日;总工期600天;质量要求一次性验收合格,并且达到市级文明工地,优质结构。第三节、卸料平台布置与设计根据本工程实际情况及施工进度拟采用悬挑式型钢卸料平台;卸料平台的固定采用斜拉钢丝绳作主要受力构件,并配以顶板上预埋的卡环辅助固定。结合现场实际情况拟在1#11#楼各布置一只悬挑卸料平台;配合各工班主体阶段的施工需求;1、主要材料参数表【型钢悬挑卸料平台】钢丝绳型号637脚手板类别栏杆、冲压钢脚手板挡板主梁型钢型号16号槽钢次梁型钢型号16号槽钢面板类型冲压钢脚手板2、主要技术参数【型钢悬挑卸料平台】卸料平台名称1#11#楼悬挑卸料平台卸料平台类型主
4、梁垂直建筑外墙平台长度A(m)3.3平台宽度B(m)1.8卸料平台与主体结构连接方式U形钢筋主梁间距L1(m)1.8次梁间距s(m)1.05次梁外伸长度m(m)0内侧次梁离墙水平距离a(m)1.2外侧钢丝绳离墙水平距离a1(m)2.9外侧钢丝绳拉绳点与平台垂直距离h1(m)2.8钢丝绳夹个数3第四节、制作安装及质量验收要求1、卸料平台的加工制作:卸料平台的规格为4m2.2m1.2m(长宽高),悬挑长度为4.5m主、次梁分别用14a槽钢,构件接触面均为焊接;平台上设显著的限定荷载标识牌,本工程卸料平台限重0.8t;防护栏用483.5 钢管。主梁外侧及防护栏均刷黄黑相间的油漆标识,并用多层板封闭围
5、护。平台两侧各设置两根63719.5钢丝绳,每根钢丝绳设夹具不少于四个;平台底面满铺7钢板。吊环采用20光圆钢筋与卸料平台的主梁16槽钢焊接;焊缝厚度不小于8,受力钢丝吊环焊接点长度不小于120;同时在主梁四角焊接16安装吊环,焊接质量同上。2、构件施焊前,要先清除两槽钢接触面的铁锈、油垢等赃物。所有焊条使用前不得受潮,焊芯上不得有锈痕。接触面要满焊,焊缝金属表面的焊波要均匀,不得有裂纹、未熔合、夹渣、焊瘤、咬边、烧穿、弧坑和针状气孔等缺陷,焊接区不得有飞溅物。3、卸料平台的预埋件设置上吊环在建筑结构剪力墙位置预埋两50套管,内贯穿20吊环,并且使用螺母进行固定。地锚使用的钢筋规格为16,加工
6、成“”型,埋入顶板或边梁,锚固长度不小于300,并与顶板下铁钢筋可靠绑扎。4、卸料平台的施工工艺、操作流程:卸料平台加工制作顶板预埋位置放线预埋地锚卸料平台承载试验卸料平台验收卸料平台起吊、安装验收合格使用、卸料平台承载试验及合格验收:卸料平台加工制作完毕后,由项目部技术部门组织项目安全员朱惠余、杨优富检查验收,其步骤如下:、 首先应检查各个焊点的焊缝质量、特别是四个吊环的焊缝质量,严格按照卸料平台加工制作的要求查看。、焊缝质量验收合格后,方可进行吊环承载试验。先用钢丝绳挂在四角的吊环上,用塔吊缓缓吊起,距地面1000 高度处停止,仔细查看角点处吊环焊缝有无变形,如存在变形要按上述返修措施重新
