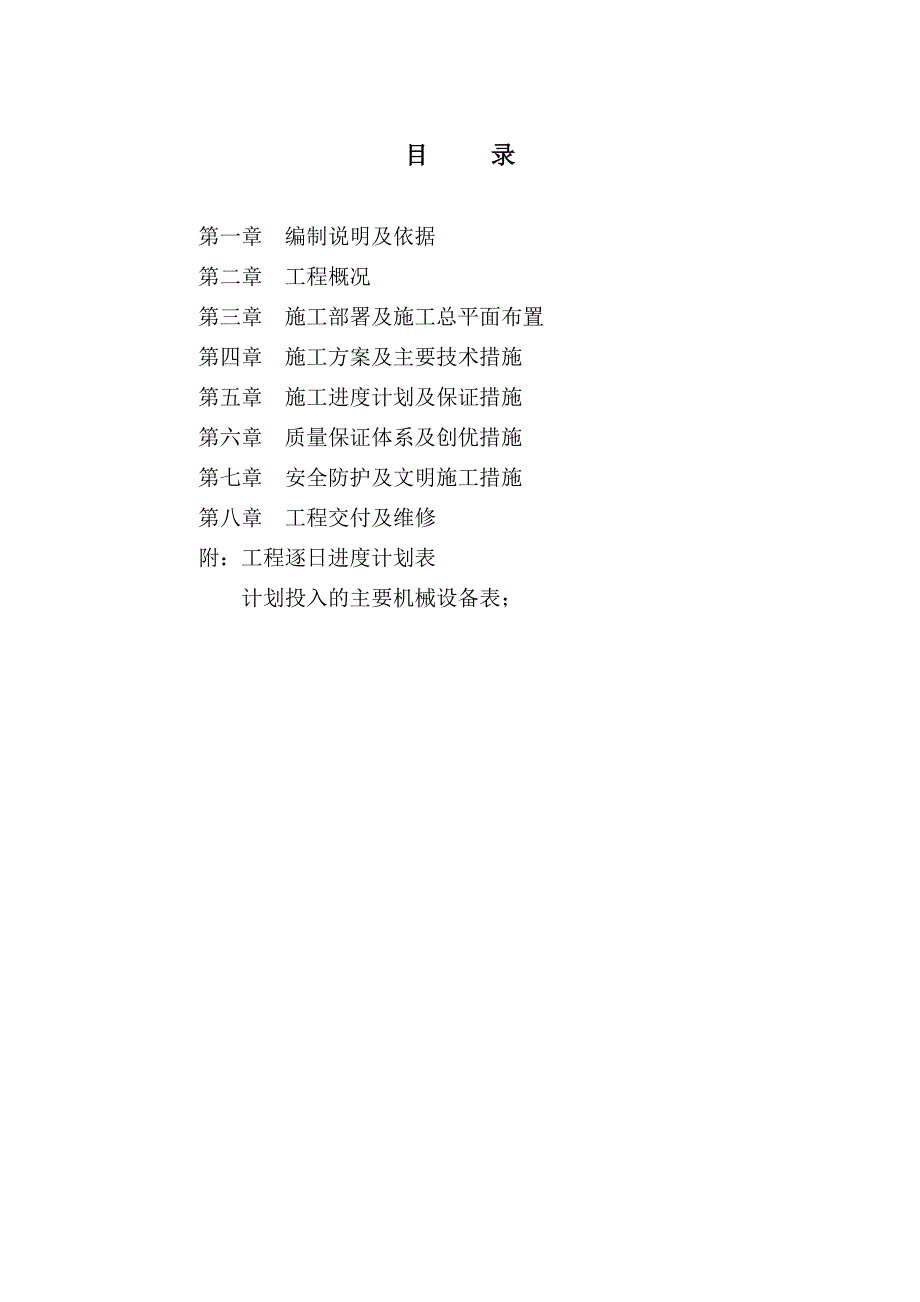

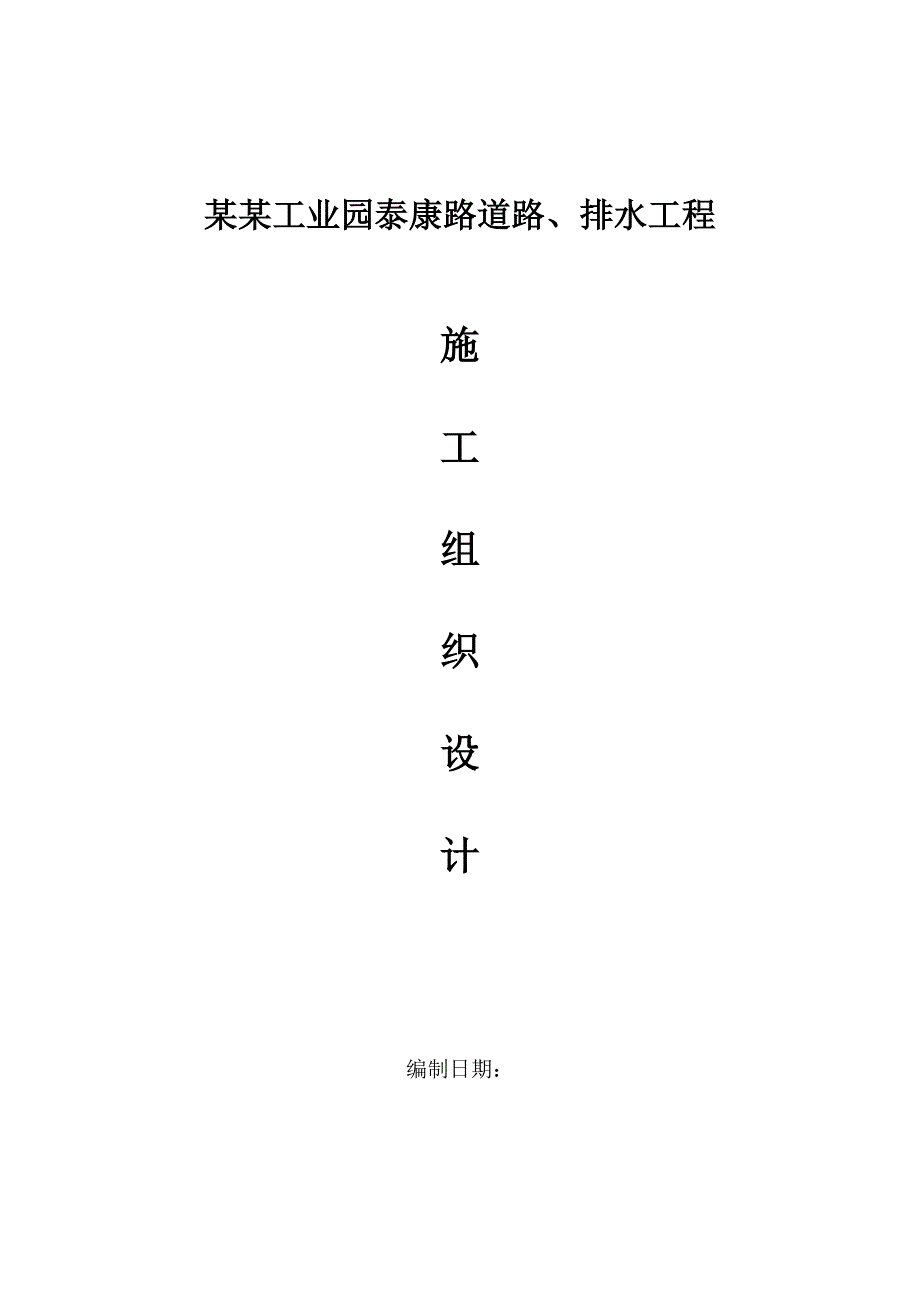

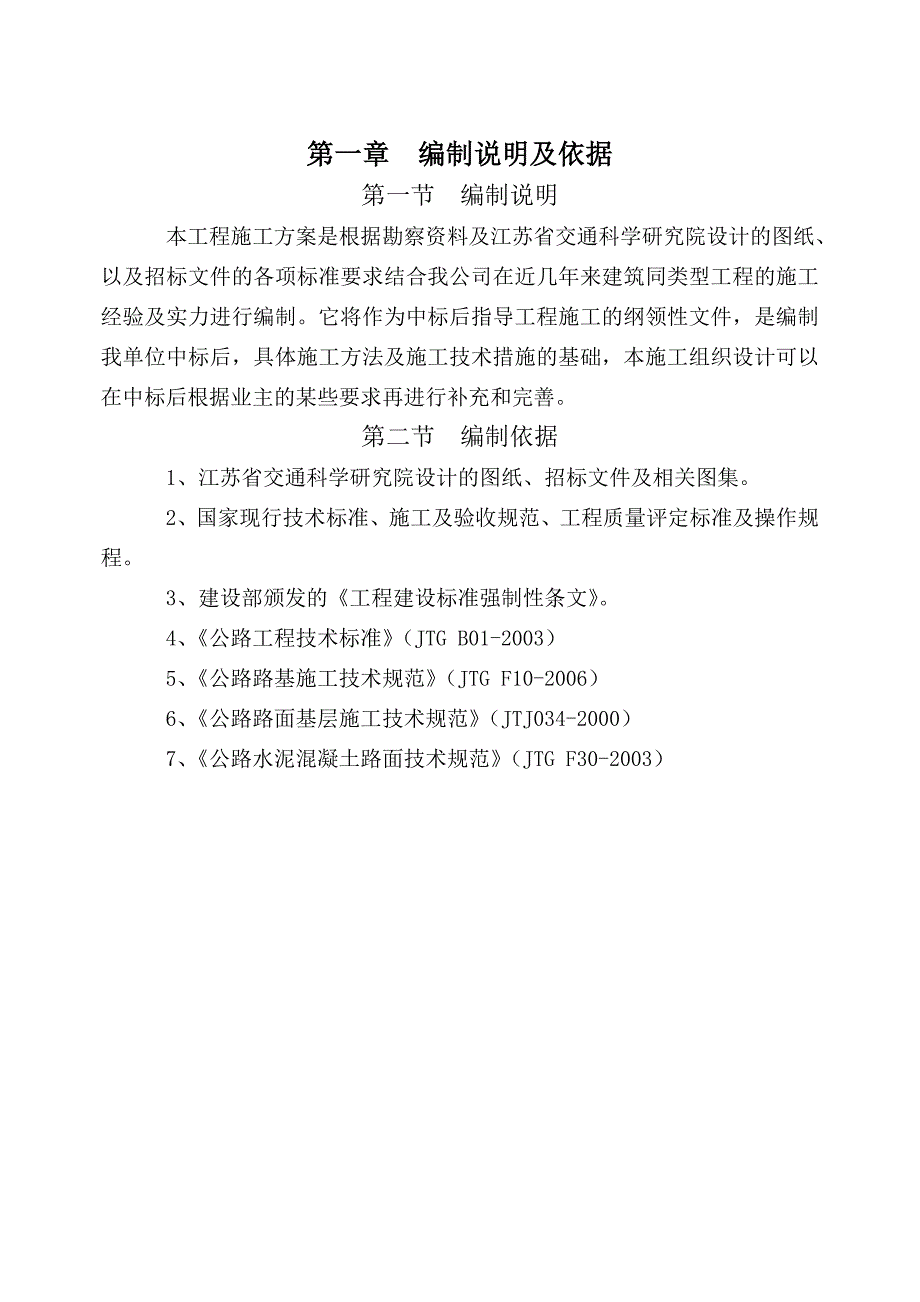

1、某某工业园泰康路道路、排水工程施工组织设计编制日期：目 录第一章 编制说明及依据第二章 工程概况第三章 施工部署及施工总平面布置第四章 施工方案及主要技术措施第五章 施工进度计划及保证措施第六章 质量保证体系及创优措施第七章 安全防护及文明施工措施第八章 工程交付及维修附：工程逐日进度计划表 计划投入的主要机械设备表；第一章 编制说明及依据第一节 编制说明本工程施工方案是根据勘察资料及江苏省交通科学研究院设计的图纸、以及招标文件的各项标准要求结合我公司在近几年来建筑同类型工程的施工经验及实力进行编制。它将作为中标后指导工程施工的纲领性文件，是编制我单位中标后，具体施工方法及施工技术措施的基础，
2、本施工组织设计可以在中标后根据业主的某些要求再进行补充和完善。第二节 编制依据1、江苏省交通科学研究院设计的图纸、招标文件及相关图集。2、国家现行技术标准、施工及验收规范、工程质量评定标准及操作规程。3、建设部颁发的工程建设标准强制性条文。4、公路工程技术标准（JTG B01-2003）5、公路路基施工技术规范（JTG F10-2006）6、公路路面基层施工技术规范（JTJ034-2000）7、公路水泥混凝土路面技术规范（JTG F30-2003）第二章 工程概况第一节 道路工程 本工程泰康路为江苏省泰州市某某工业园区道路系统内一条南北向支路，南起梅兰东路，北至大赛河南岸，柱号范围为KO+01
3、6.5KO+540，全长523.5m；道路等级为城市支路（），设计车速30Km/h，规划红线宽度25m。 本次设计内容包括道路工程，附属工程，排水工程。一、技术指标1、道路等级，城市支路（）2、设计速度，30Km/h3、不设超高园曲线最小半径1504、不设缓和曲线最小半径5、平曲线最小长度506缓和曲线最小长度257、最大纵坡推荐值78、最小坡长859、最小竖曲线半径，凸一般值400极限值250，凹一般值400极限值25010、竖曲线最小长度2511、停车视距30二、结构特征本工程平面线形按规划确定的走向布设，全线共设置一处园曲线，园曲线半径为10000m，不设置超高。本工程道路红线宽度25m
4、，按一块板布置，道路标准断面布置如下：5.0m（人行道）+15.0m（车行道）+5.0m（人行道）=25.0m（红线宽度）根据建设方实施计划安排，本次工程人行道暂缓实施。 1、路基结构零填及挖方路段：清表30cm并开挖至路床顶面，路床顶面以下30cm进行原槽掺灰6%处理。 填方路段：清表30cm后，回填素土至上路床底面，上路床采用6%石灰土填筑。 浜塘路段：彻底清淤后用30cm砾石砂回填河底，并加铺土工布，然后用二灰间隔土分层回填至周围原地面标高，再以一般路段路基处理方案填筑。石灰土施工 石灰土按施工配合比进行路拌，碾压时严格按路面基层施工规范规定的碾压次序进行。石灰土7天无侧限抗压强度应大于
5、0.8Mpa，石灰土铺筑完成后，必须进行养生。洒水养生时必须注意控制洒水量，特别是不能泡水。路基施工应避开雨季，施工前应做好截水沟、排水沟等排水及防水渗措施，将影响路基稳定的地面水和地下水拦截并排除到路基范围以外。路基施工中，各施工层表面不得有积水，必须设2%4%的排水横坡。路基范围内设置纵横向盲沟，相互贯通，并确保排水畅通。填土路基必须根据设计断面分层填筑压实，其分层填筑厚度必须与压实机具功能相适应。路基填筑要求采用水平分层填筑法施工，分层压实。分层的最大松铺厚度不应超过30cm填筑至路床顶面最后一层的最小压实厚度不应小于15cm。为保证路基边部的强度和压实度，施工时全段每侧应超宽30cm填
6、土压实，严禁出现贴坡现象。原地面以下的各种管道及其它构筑物、市政管线等应先期做完。管道周围及顶面以上的回填土应按路基沟槽，压实度要求对称、均匀、薄铺清夯分层回填压实。浅埋管道（距路面结构层覆土小于70cm）必须加固处理。3.路面设计本工程车行道路面结构采用水泥路面，具体结构组合如下：车行道： 24cm水泥混凝土（抗折强度5Mpa） 1cm沥青下封层 30cm二灰碎石（6：14：80） 20cm 12%石灰土 总厚度：74cm 土路基回弹模量20MPa4.水泥混凝土路面板块划分及接缝设计所有钢筋网、传力杆、拉杆等钢筋应符合国家有关的技术要求。钢筋应须直，不的有裂缝、断伤、刻痕、表面油污和绣蚀。传
7、力杆钢筋加工应锯段，不得挤压切断；断口应垂直、光圆，用砂轮打磨掉毛刷，并加工成23mm圆倒角 应选用能适应混凝土面板膨胀和收缩、施工时不边形、弹性复原率高、耐久性好的膨胀板，如橡胶泡沫板，其技术要求应符合公路水泥混凝土路面施工技术规范（JTG F30-2003）中表3.9.1的规定。第二节 排水工程 1、本工程污水管位于道路中心线以东2.0m处，雨水管位于道路中心线东西两侧各9.0米处。 2、管材：污水管DN300DN600 采用RPM玻璃纤维增强管，管道覆土小于4米时，环刚度小于8KN/M2覆土在4至8米，环刚应小于12KN/M2，管道构造、基础、接口等参见给水排水图籍雨水管DN600DN1
8、000 采用FRPP增强加筋管，管道构造覆土小于4米时，环刚度不小于8KN/M2，覆土在4至8米，环刚度应不小于12KN/M2，管道构造、基础、接口等给水排水图籍3、道路下管倒坞膀采用中粗砂回填至管顶以上500mm。4、本排水设计图中以道路路面设计标高为检查井井盖设计标高。如井盖设计标高与道路路面设计标高有出=入时，应以道路设计标高为准，井深等相应调整。5、检查井盖座位应采用纲纤维高强度砼防盗井盖；检查井底板采用预制钢筋砼底板。6、预留井位置在人行道边线2.0米处，井盖标高做至街坊地坪标高平，设计图中暂以人行道边线标高为设计井盖高。沿线预留管位置可根据规划或实际情况可作适当调整，井位、管底标高
9、、井深等相应调整，预留井外恻预埋管道一节，管口暂用砖墙封堵。7、本工程雨水口位置以道路图纸为准，主要采用侧向雨水口。8、管道覆土不足0.9米，均应采取加固措施，管道上下交叉0.2米应采用加固措施。9、设计管道穿越鱼塘或暗浜时，若遇淤泥质土，须挖除至原状土，再用6%石灰土回填分层夯实至沟槽基础底，该范围内的检查井及混凝土管道基础均采用钢筋混凝土基础。10、管道混凝土基础详见苏S01-2004，P54-55；砂石基础详见苏S01-2004，P81 7、主要工程量见下表：序号名称规格材料单位数量报价1聚聚丙烯增强筋管DN225FRPP米75.02DN400FRPP米152.03DN600FRPP米9
10、79.54DN800FRPP米43.35玻璃纤维增强管DN300RPM米87.06DN400RPM米457.47圆形雨水检查井A1000砌砖座228A1250砌砖座139A2500砌砖座110圆形污水检查井A1000砌砖座611A1250砌砖座1212侧向雨水口砌砖座2813八字式雨水出水口钢纤维座1第三章 施工部署及施工总平面布置一、项目组织机构1、为实施本工程的施工，我单位将调遣一批具有类似于本工程施工管理经验，并具有现代化管理知识的项目经理及工程技术人员和管理人员组成项目经理部，由我单位的优秀项目经理担任本工程的项目经理，形成以项目经理负责制为核心，以科学系统和专业计算机管理系统相结合的
11、科学化管理体制，以此出色地实现我单位制定的质量目标，全面履行对业主的承诺和本工程施工总承包合同。2、项目经理机构各职能如下： 2.1综合办公室：负责对内外文件收发管理，文件资料的打字复印，项目内部的档案资料收集、整理、管理，现场消防保卫，后勤管理及质量文件收集。2.2技术部：负责设计交底和图纸会审：编制施工及作业指导书；编制与调整各项施工作业进度计划；负责先进技术的推广应用及工程的开发推广；对工程进行技术管理，组织解决现场施工中的技术问题，参与质量事故的处理；并对施工技术资料进行收集、整理、保管工作，在工程竣工时汇总上报。2.3工程部：按施工组织设计和作业指导书安排、指导施工操作；劳动力进行调
12、整；对工程和测量放线进行严格控制；办理现场混凝土及砂浆配合比申请，并检查执行情况；办理隐蔽工程记录及各工序之间交接验收工作。2.4物资部：根据施工进度及材料需用计划，负责对工程选料及施工用材的采购、验收、保管、发放等管理工作。2.5质量安全部：对工程质量进行监督控制，按规范要求进行试验、检验工作，主持重要分项工程的中间验收、竣工校验，对施工过程中的生产安全、文明施工、临建、消防保卫等进行管理。2.6经营部：负责工程预决算的编制及劳务层、分包单位工程预决算的审定，负责合同的谈判、签订等工作，对工作合约的履行情况进行检查管理。二、工期、阶段任务划分 根据该标段工程规模、特点、工期要求、当地气候、工
13、程造价经济合理等因素，确定整个工程工期为180天。第一阶段：工程的前期准备工作、路基土方及道路灰土垫层、排水工程、便道、的施工。1、前期准备工作：进入施工现场的项目部人员包括项目管理人员及部分施工人员，具体任务是进行定位测量，按施工总平面图确定作业区、生活办公区，搭设临建、围墙。按材料计划采购前期原材料。按机械需用计划安排第一批施工机械进场，包括挖掘机、推土机、压路机、运输机械等。材料进场后取样实验，申请配合比；工程定位复测，组织图纸会审，前期技术交底。2、按进度计划安排第二批施工人员进场进行道路的土方作业施工。按材料需用计划采购各原材、构配件，协调各专业施工，安排第三批施工人员进场。3、主要
14、是排水工程、道路结构基层、人行道的铺设及砌筑施工，包括：管道砂垫层、管道安装、检查井砌筑、箱涵挡墙砌筑、回填土；12%石灰土、二灰碎石、人行道砼垫层、人行道彩色步道方砖铺砌、水渠砌石等。 第二阶段：对完成的工程做好保护工作，进行施工和机械的维修保养，安排各专业施工人员陆续撤离现场，做好施工现场的安全保卫工作。第三阶段：主要任务是道路沥青混凝土面层、水泥砼面层浇筑、平侧石安装至竣工验收的施工。按材料需用计划采购各种原材料、构配件，安排各专业陆续投入施工，并做好安全、文明施工工作。三、施工力量计划及布置我单位是一支拥有雄厚施工技术力量和机械装备、富有施工经验的专业建筑安装施工队伍，近年来，我单位先后承建了大量的、具有一定社会影响的工程项目，赢得了较高的社会信誉，积累了丰富的施工经验和大量的施工技术资料。对承建该工程，我们具有极大的兴趣，与建设单位的合作充满诚挚的意愿。在收到招标文件后，我们立即组织有关人员踏勘现场，仔细了解现场情况，精心编制了工程施工组织设计，明确该工程的施工方针、目标管理、工种工
