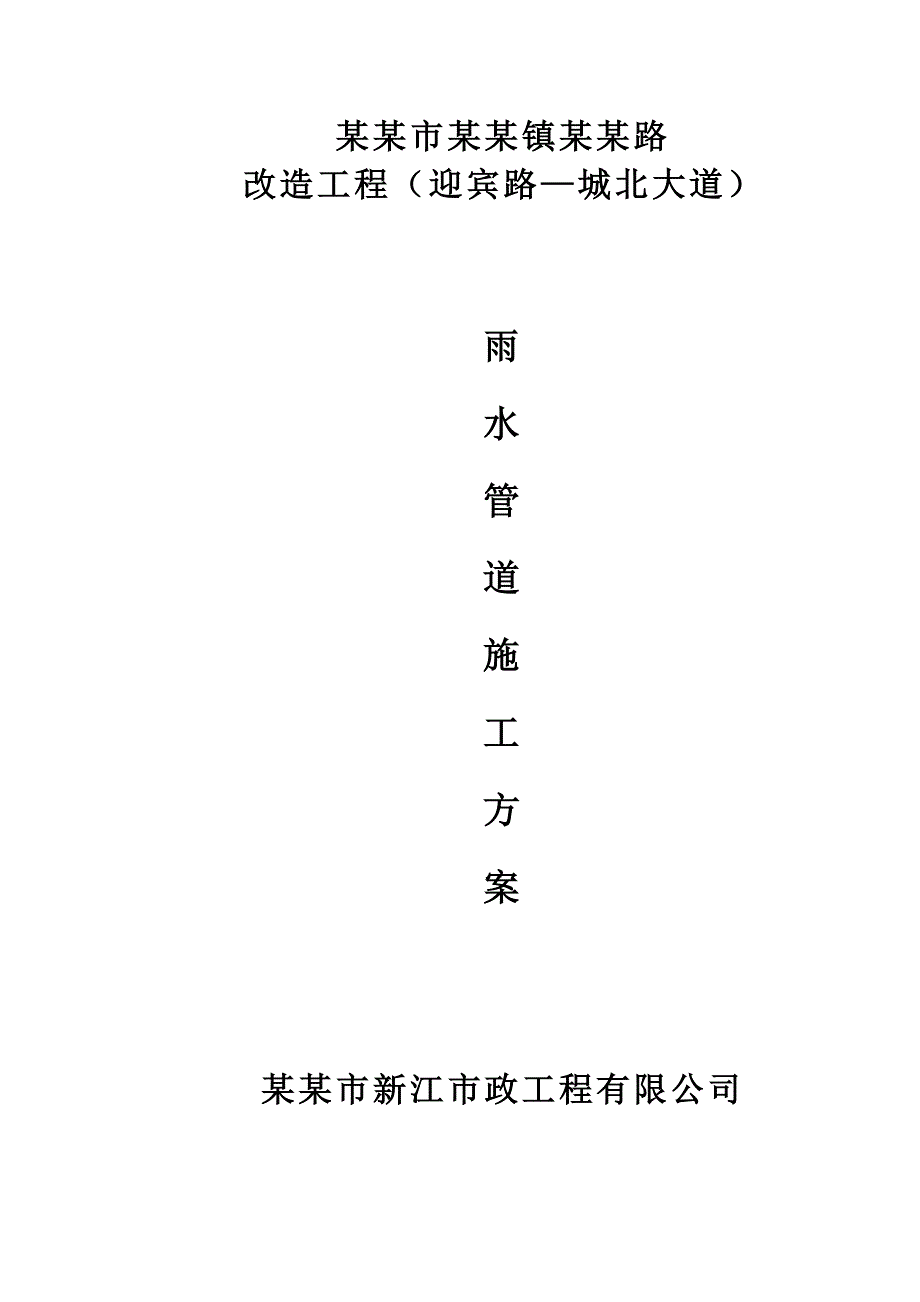

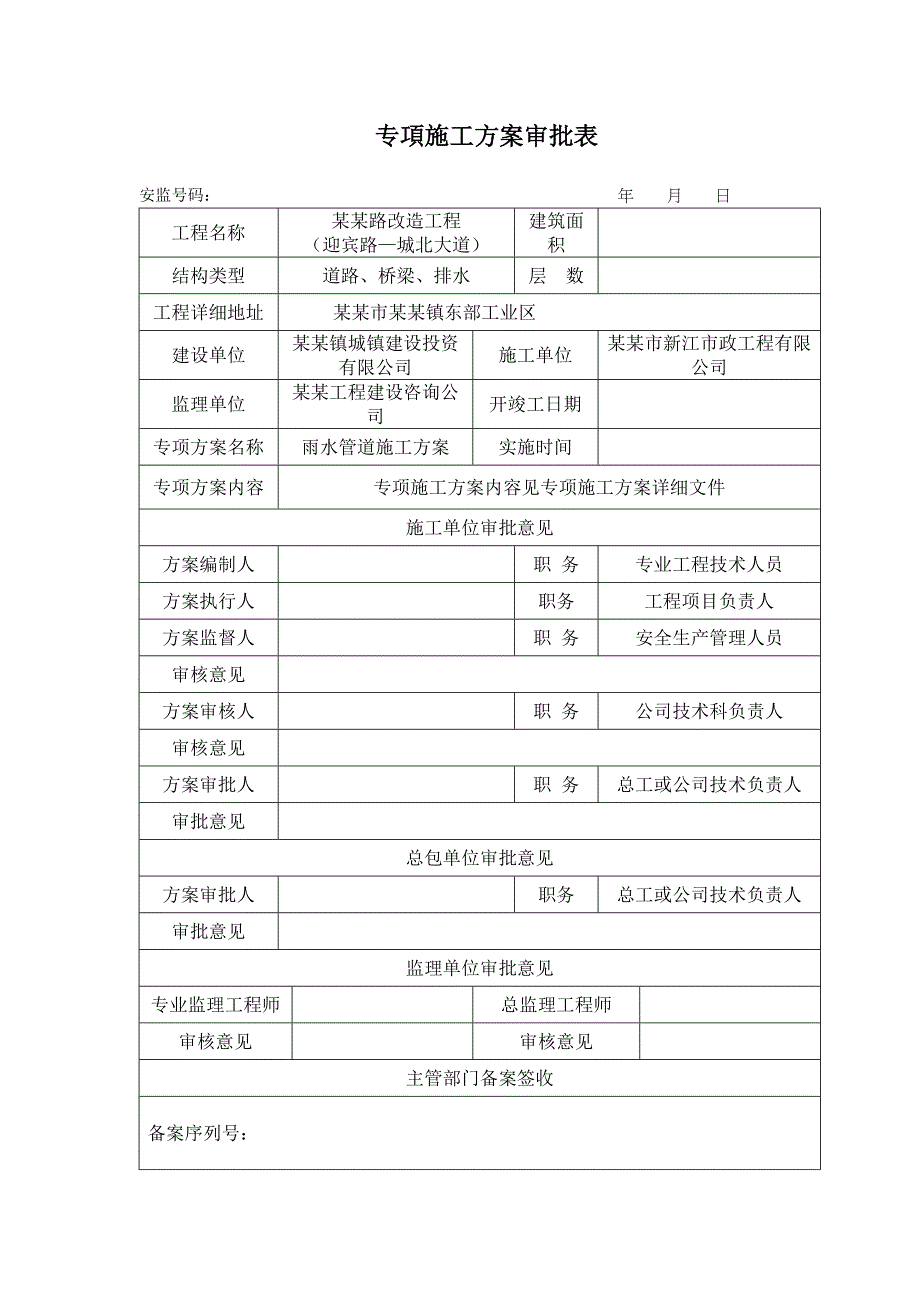

1、某某市某某镇某某路改造工程（迎宾路城北大道）雨水管道施工方案某某市新江市政工程有限公司专項施工方案审批表安监号码： 年 月 日工程名称某某路改造工程（迎宾路城北大道）建筑面积结构类型道路、桥梁、排水层 数工程详细地址某某市某某镇东部工业区建设单位某某镇城镇建设投资有限公司施工单位某某市新江市政工程有限公司监理单位某某工程建设咨询公司开竣工日期 专项方案名称雨水管道施工方案实施时间 专项方案内容专项施工方案内容见专项施工方案详细文件施工单位审批意见方案编制人职 务专业工程技术人员方案执行人职务工程项目负责人方案监督人职 务安全生产管理人员审核意见方案审核人职 务公司技术科负责人审核意见方案审批人

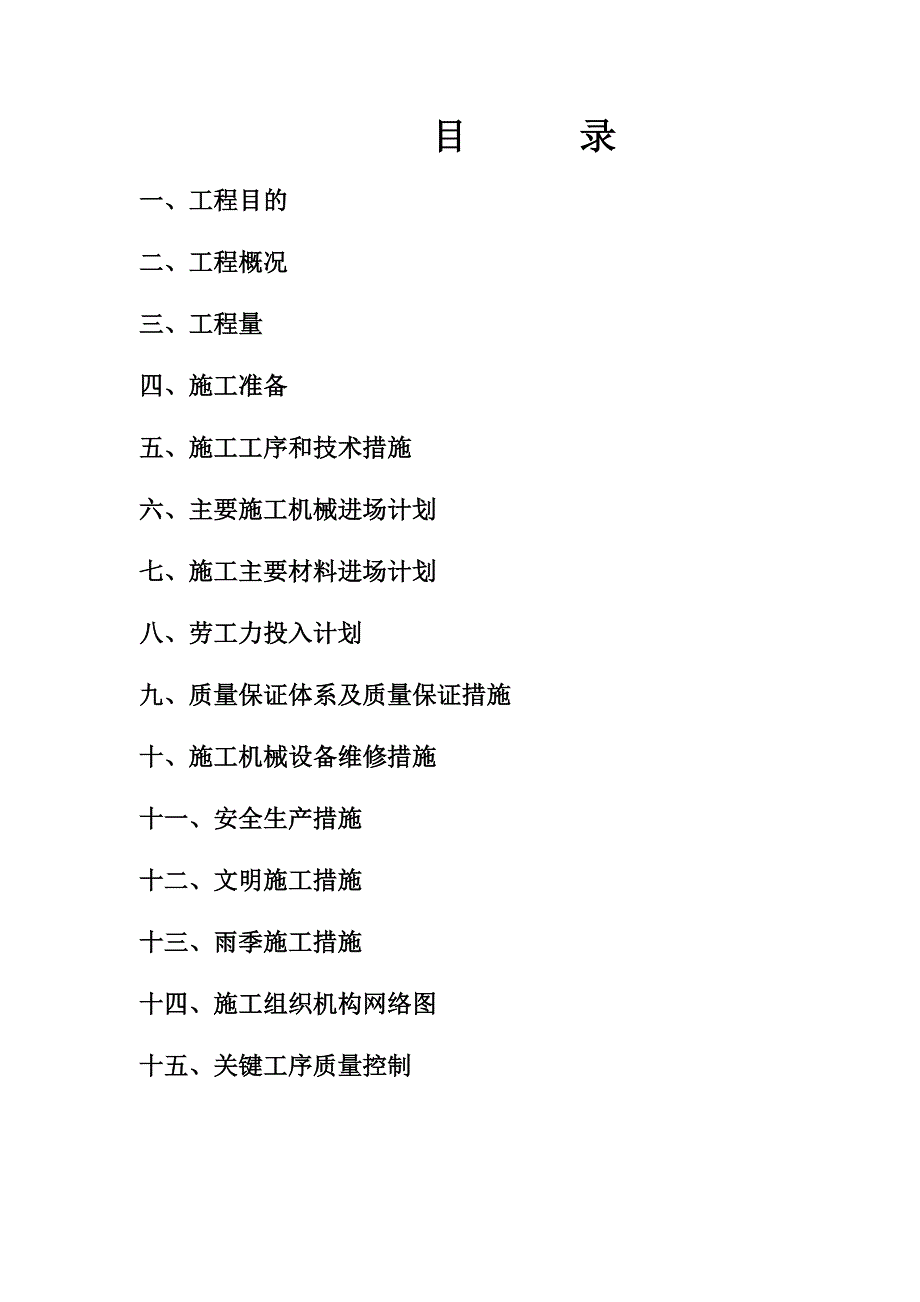

2、职 务总工或公司技术负责人审批意见总包单位审批意见方案审批人职务总工或公司技术负责人审批意见监理单位审批意见专业监理工程师总监理工程师审核意见审核意见主管部门备案签收备案序列号：目 录一、工程目的二、工程概况三、工程量四、施工准备五、施工工序和技术措施六、主要施工机械进场计划七、施工主要材料进场计划八、劳工力投入计划九、质量保证体系及质量保证措施十、施工机械设备维修措施十一、安全生产措施十二、文明施工措施十三、雨季施工措施十四、施工组织机构网络图十五、关键工序质量控制排水工程施工方案一、工程目的 本工程排水系统是为了解决某某路道路两侧厂区和道路排水。二、工程概况本工程某某路位于某某市某某镇东部
3、工业区，道路呈南北走向，现场老路为12m宽水泥混凝土路面。因某某镇镇政府计划对工业区环境进行提升，本道路现进行拓宽改造成沥青路面。起点为已建迎宾路的道路边缘，终点为改造中城北大道，全长1.138Km。因城北大道与工业区的道路交叉口基本均为右进右出形式，某某路是唯一的开放式叉口，所以本道路在工业区路网中的重要性不言而喻。某某路红线宽度为29m。设计内容包括：道路工程、排水工程、桥梁工程。本次施工道路西侧原雨水管道挖除，路基以下部分老路废料回填。在两侧机非分隔带内新建雨水管道；市政雨水由起点迎宾路和终点城北大道向中间汇集，分别排入东荣路市政雨水系统和已有河道中。现有污水管道位于本次施工红线以外，污
4、水流向由南向北，污水管径和标高满足东部工业区污水规划，故本次污水管道利用。三、工程量雨水部分序号名称管径材料单位数量备注1雨水管D300UPVC米10032雨水管D400UPVC米14263雨水管D600UPVC米5324雨水检查井(溜槽式)600*600砖砌井座105雨水检查井（落底式）600*600砖砌井座106雨水检查井(溜槽式)800*800砖砌井座277雨水检查井（落底式）800*800砖砌井座268雨水检查井（落底式）1000*1000砖砌井座139雨水检查井(溜槽式)1000*1000砖砌井座1410丙型双篦雨水口个8711雨水排出口浆砌块石座412管道包裹C20砼m24513挖
5、方量m333114回填中粗砂m251715原雨水管道挖除DN600m130016回填素土m200四、施工准备1、调查、收集资料 、实地勘察工程施工作业区的地质情况是否有对施工不利的流砂、软基的因素，以便施工前做好准备工作。 、实地勘察工程施工作业区内影响施工的各种地上、地下障碍，地上未拆迁的电杆、通讯杆的位置，地下自来水、排水、煤气、电力、通讯等障碍的位置，以便施工前及时做出工程变更及各种处理方案。 、收集有关的地质资料、技术资料以及施工期间历年的气象资料等。 、收集已建污水管预留管位置、高程。 2、外部协作工作 、严格履行合同、协议中制定的条款，对于执行合同、协议所遇到的问题应及时与建设单位
6、联系解决。 、配合建设、监理、设计单位联系有关障碍物的拆迁、迁移、保护等工作。 、技术准备工作 a、首先应熟悉工程设计图并理解设计人的构思，然后应对图纸作如下审核：图纸有关缺漏错误、设计图的图号、张数与标准有无矛盾，位置管线与纵断高程是否相等。 b、建立测量控制网，为达到施工中的管线位置、管道高程符合设计要求，应在施工前标定施工范围，按一定距离布点，组成测量控制网，保证施工的放线需要，质检需要，并定期检查校核。 、物资准备工作 a、施工前做好物资用量计划，并依据物资用量计划按照规格数量及相关的材料质量认证程序提前落实产地及生产厂家，作好质量记录以备追溯，并确保满足计划要求。 b、施工前调配好施
7、工机械及施工机具，按照质量认证程序对进场的机械、机具、仪器、做好检验，并建立记录定案。 、施工现场准备工作 a、施工场地平面布置详见施工现场平面布置图。 b、施工及生活临时用电、用水向沿途单位借用，若无电源则采用发电机发电。 c、临时排水：施工排水通过开挖临时排水沟及集水井，用汽油泵集中向原雨水管道排放。d、材料堆放：施工所需使用的水泥、砂、石均集中堆放，并靠近搅拌站，避免二次倒运。五、施工工序和技术措施 一、施工测量 1、排水管道位置按平面图给定尺寸施放。 2、本工程雨水管道为新建项目，没有与老管道对接，检查井位置均按照施工图所示相对距离施放。 3、根据工程测绘队提供的水准点引测临时水准点，
8、并做好引测成果的标志及保护工作，测放成果记录完整无缺，施工临时水准点要经常校对，以防碰动。二、管道施工方案 1、施工程序：测量开槽降水垫层安管砌井回填2、施工方法及技术措施： 、因道路西侧管线较多，为保护管线，本次开挖形式采用垂直开挖，结合钢板桩支护。 、先用0.5M3挖掘机挖土，在挖至距设计槽底20cm左右时停止，改用人工清底至设计深度，有地下障碍的地方采用人工挖槽，不得使用挖掘机。 、在挖槽的同时做好支撑。采用横板支撑，人工挖土时需利用撑杠倒土板用铅丝将到土板连成一体，使其牢固可靠。 、沟槽土全部堆在路中，安管后回填中粗砂至管顶以上40cm，沟槽回填后由道路部门进行深槽处理及路面的恢复。
9、、施工降水：本工程管道有部分位于地下水位以下，但受施工场地影响无法在道路两侧开挖排水沟降水，如遇雨天，将在钢板桩边缘开挖临时排水沟，施工上层灰土时，排水沟采用中粗砂回填压实。3、下管及稳管、为便于施工，管材沿线分开堆放。、下管前做好管材的检查工作，选用合格的管材，管口无破损，管身无断裂。橡胶圈不应有气孔、裂缝和重皮，其物理性质符合设计要求。下管时保证坑槽的稳定。、下管时用人工从下游向上游稳管，其次要把管内承口、插口的泥土清刷干净，将橡胶圈套在插口端头胶圈向前滚动要同步，注意顺直不扭曲。用人工平稳地将插口送进承口，再用手动葫芦拉紧就位。然后用水准仪测调管头管尾的管顶或流水面高程至符合技术范及设计
10、要求，同时确保中心线符合要求，依次进行。4、砌筑检查井、打混凝土井底要严格按设计要求施做，确保不松软。、用水冲净基础后，先铺一层砂浆，再压砖砌筑。井身采用一顺一丁砖砌法，砖与砖间灰缝保持1厘米。砌完一层后再灌一次砂浆，使缝隙内砂浆饱满，然后再铺浆筑砌上一层砖，上、下两层砖间竖缝应错开。、砌至井身上部收口时，按坡度将砖头打成破茬，以便于井里顺坡抹面。、井壁与管接触部分，必须坐满砂浆，砖面与管外壁留11.5cm，用砂浆堵严，并在井壁外抹管箍，以防漏水，支管和预埋按设计高程、位置、坡度随砌井即安好。、井身砌完后，外壁用砂浆搓缝，使所有外缝严密饱满。、护底、流槽与井壁同时砌筑。、抹面前先用水浇湿砖面，
11、然后采用三遍法抹面。抹面完成后，井顶覆盖草袋，防止干裂。当抹面达到要求强度后再还土。 5、回填土中粗砂：为道路碾压，回填中粗砂至管顶以上40cm。 6、地下管线及地上地下构筑物加固措施： 、当雨水管道与旧管道交叉处理时，应使管道的承插口避开相交处。当上下层管道相交管壁间距小于0.3米，下层管道小于d700mm且上层管道大于d600mm时，做360包管处理，长度为上层管道管径+1000mm。管道包管的两侧回填石屑至上层管外底。 、在管道施工时，对于垂直交叉的管线要采用上吊下托的方法，保持其相对稳定。 、对于平行管道的加固要用垂直井字支撑法加固。 、对于局部的灯杆，电杆等要交叉加固，确保相对位置稳
12、定。 、在开槽时，必须注意地下水的控制，确保低水位，保持土壤稳定，避免侧滑回位移。 、当槽内有横跨、斜穿的旧有管道和地下构筑物时，做支撑时撑板、撑杠应与原有管道保持一定距离，以防沉落损坏原有构筑物。 、对于已经完成的构筑物，如需开挖动土，必须保证相对安全距离，保持上的稳定，避免滑坡。 、在机械施工前，在活动半径的范围内，作保护成品的预备工作，减少机械工作时对成品的影响。六、主要施工机械进场计划序号机械（具）名称型号数量备注1电焊机32mpa12挖掘机30KVA23搅拌机24机动翻斗车45汽车56潜水泵QW-304备27装载机18空压机2七、施工主要材料进场计划名称单位规格数量水泥吨32.573
13、.2红砖千块240*115*53179.5中砂吨4784.2碎石吨40mm138.15-40mm84.8UPVC管米DN3001003UPVC管米DN4001426UPVC管米DN600532八、劳动力投入计划：工种7月8月9月10月普工102015电工111挖掘机司机232自卸车司机486汽车司机232九、质量保证体系及质量保证措施 （一） 质量目标 省优质工程。 （二） 质量保证体系： 对于此项工程，公司质量管理部门负责对工程全过程的质量控制，项目经理部的现场管理是关键。因此，选择懂工艺、懂技术又有实际施工经验的人员担当质量员。质量管理部、施工管理部的人员配合项目经理、质量员要对各施工工序上的操作人员经常进行教育，认真负责，
