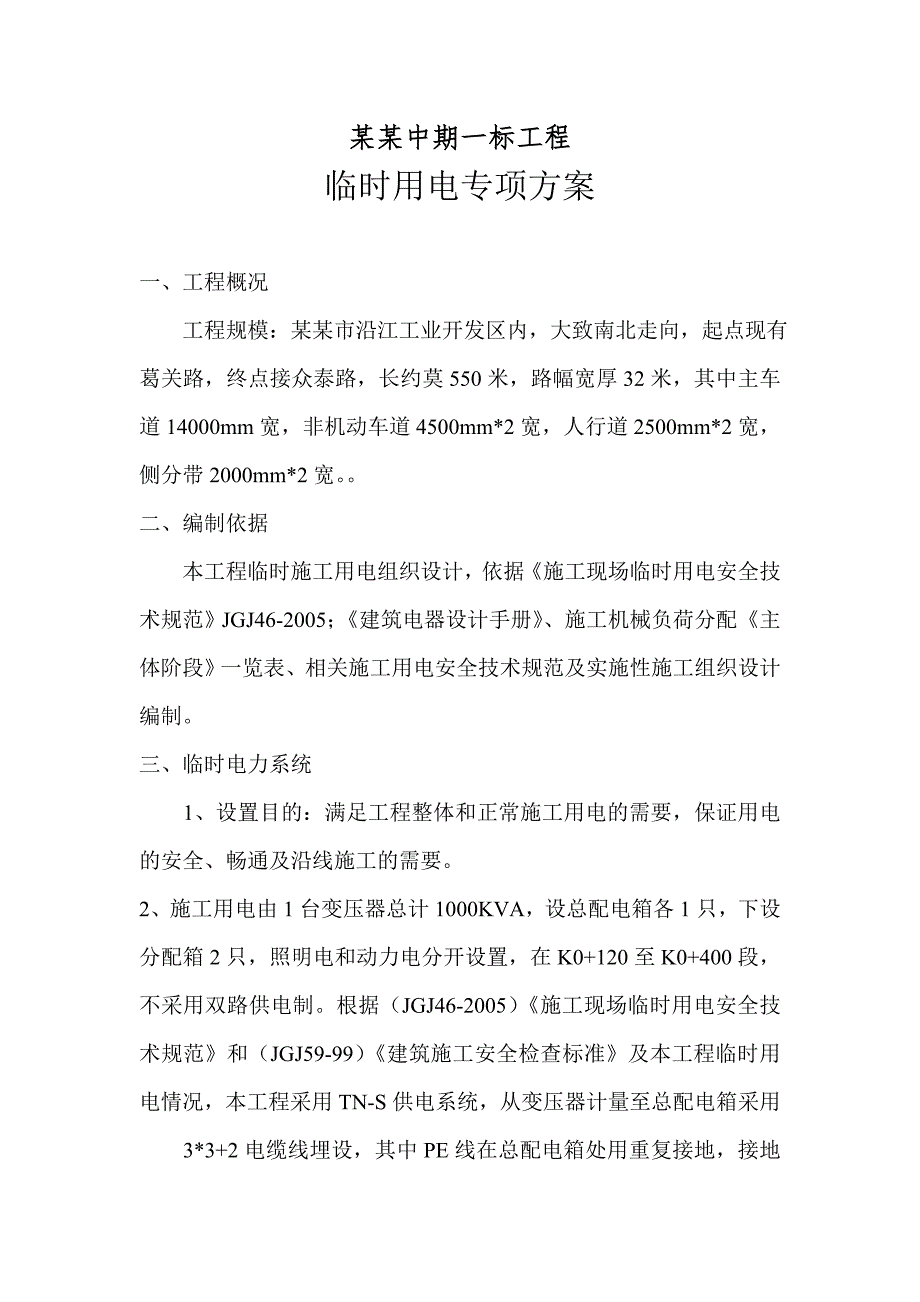

1、某某中期一标工程临时用电专项方案一、工程概况 工程规模:某某市沿江工业开发区内,大致南北走向,起点现有葛关路,终点接众泰路,长约莫550米,路幅宽厚32米,其中主车道14000mm宽,非机动车道4500mm*2宽,人行道2500mm*2宽,侧分带2000mm*2宽。二、编制依据本工程临时施工用电组织设计,依据施工现场临时用电安全技术规范JGJ46-2005;建筑电器设计手册、施工机械负荷分配主体阶段一览表、相关施工用电安全技术规范及实施性施工组织设计编制。三、临时电力系统1、设置目的:满足工程整体和正常施工用电的需要,保证用电的安全、畅通及沿线施工的需要。2、施工用电由1台变压器总计1000K

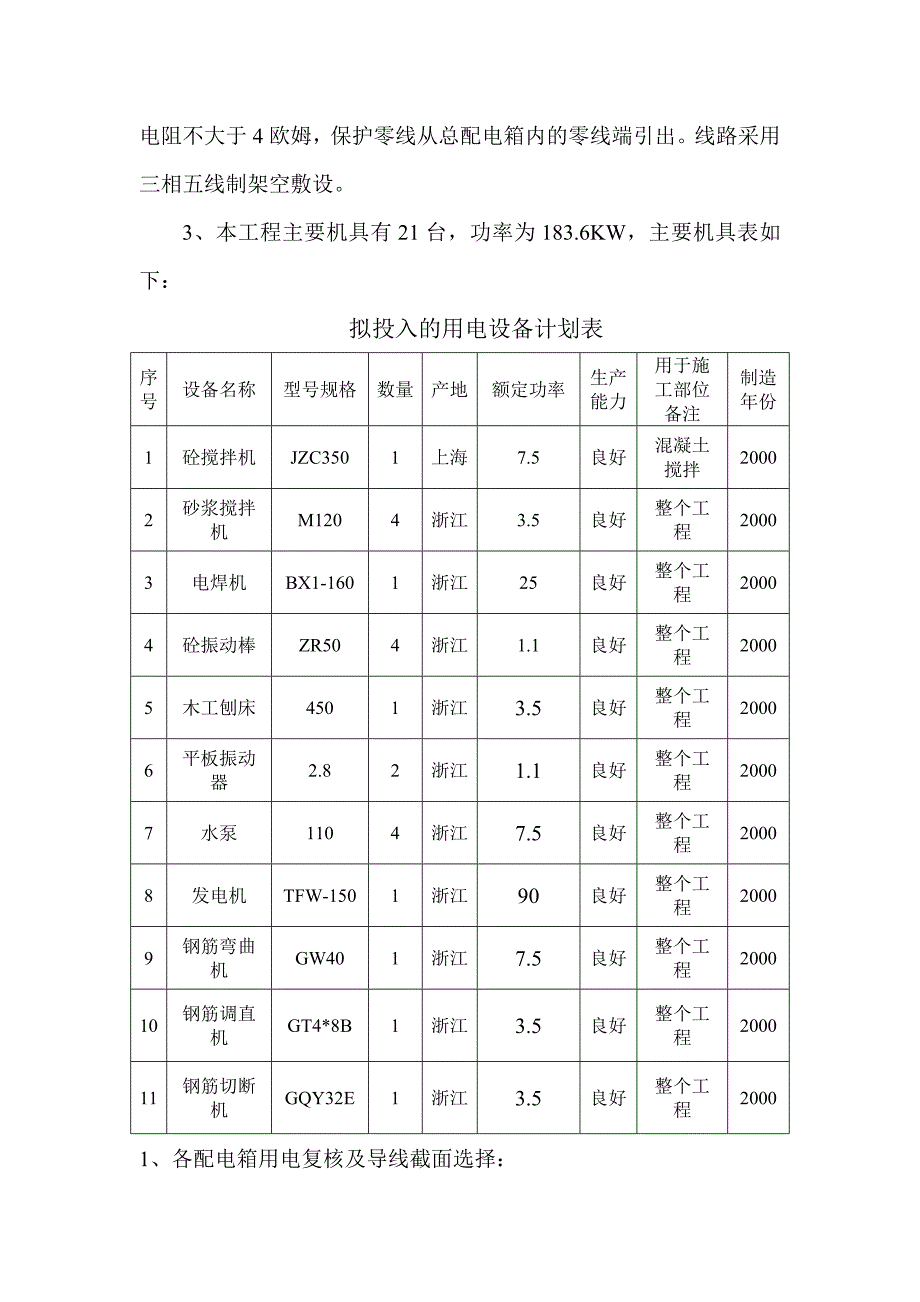

2、VA,设总配电箱各1只,下设分配箱2只,照明电和动力电分开设置,在K0+120至K0+400段,不采用双路供电制。根据(JGJ46-2005)施工现场临时用电安全技术规范和(JGJ59-99)建筑施工安全检查标准及本工程临时用电情况,本工程采用TN-S供电系统,从变压器计量至总配电箱采用3*3+2电缆线埋设,其中PE线在总配电箱处用重复接地,接地电阻不大于4欧姆,保护零线从总配电箱内的零线端引出。线路采用三相五线制架空敷设。3、本工程主要机具有21台,功率为183.6KW,主要机具表如下:拟投入的用电设备计划表序号设备名称型号规格数量产地额定功率生产能力用于施工部位备注制造年份1砼搅拌机JZC

3、3501上海7.5良好混凝土搅拌20002砂浆搅拌机M1204浙江3.5良好整个工程20003电焊机BX1-1601浙江25良好整个工程20004砼振动棒ZR504浙江1.1良好整个工程20005木工刨床4501浙江3.5良好整个工程20006平板振动器2.82浙江1.1良好整个工程20007水泵1104浙江7.5良好整个工程20008发电机TFW-1501浙江90良好整个工程20009钢筋弯曲机GW401浙江7.5良好整个工程200010钢筋调直机GT4*8B1浙江3.5良好整个工程200011钢筋切断机GQY32E1浙江3.5良好整个工程20001、各配电箱用电复核及导线截面选择:1.1、

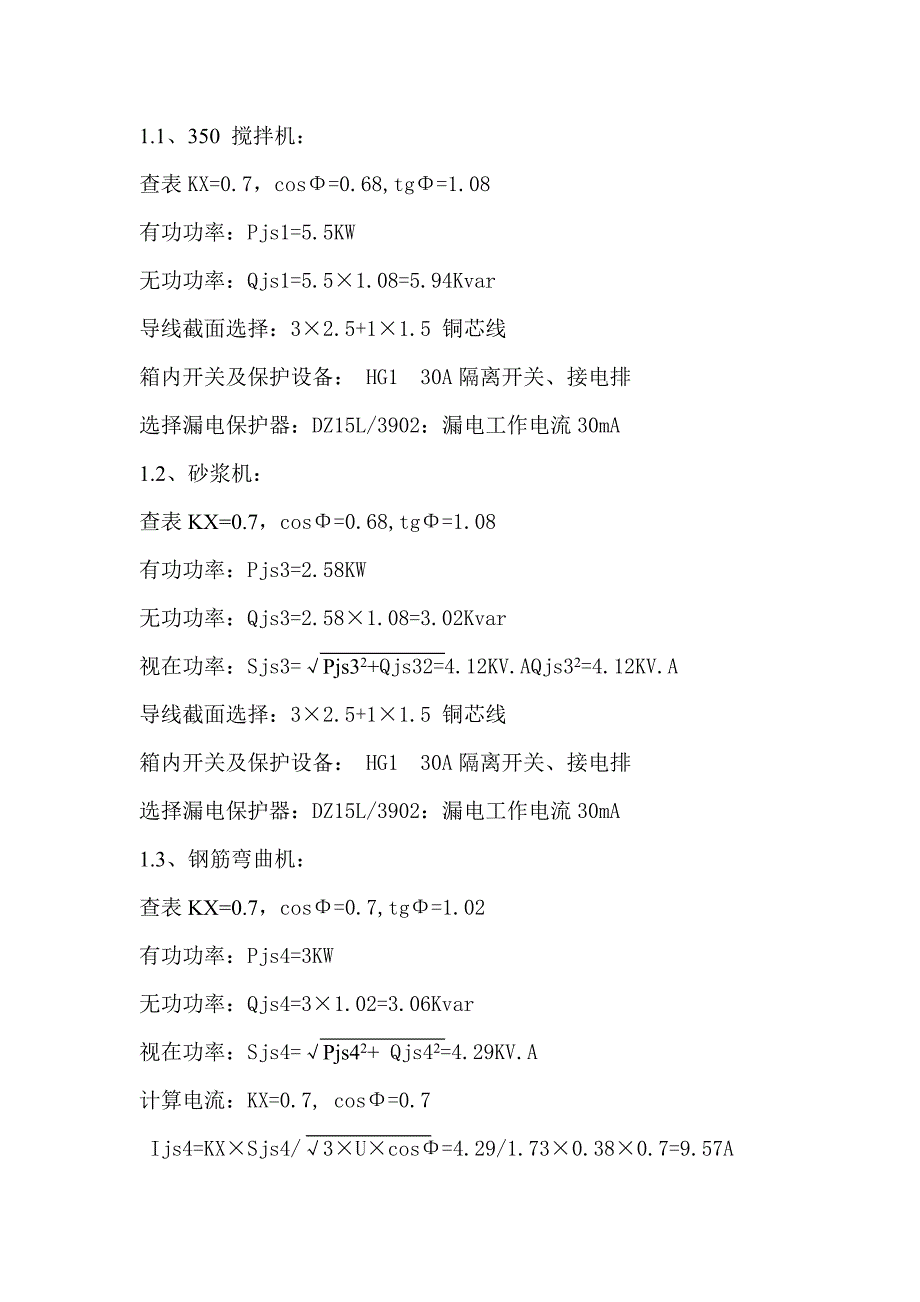

4、350 搅拌机:查表KX=0.7,cos=0.68,tg=1.08有功功率:Pjs1=5.5KW无功功率:Qjs1=5.51.08=5.94Kvar导线截面选择:32.5+11.5 铜芯线箱内开关及保护设备: HG1 30A隔离开关、接电排选择漏电保护器:DZ15L/3902:漏电工作电流30mA1.2、砂浆机:查表KX=0.7,cos=0.68,tg=1.08有功功率:Pjs3=2.58KW无功功率:Qjs3=2.581.08=3.02Kvar视在功率:Sjs3=Pjs32+Qjs32=4.12KV.AQjs32=4.12KV.A导线截面选择:32.5+11.5 铜芯线箱内开关及保护设备:

5、HG1 30A隔离开关、接电排选择漏电保护器:DZ15L/3902:漏电工作电流30mA1.3、钢筋弯曲机:查表KX=0.7,cos=0.7,tg=1.02有功功率:Pjs4=3KW无功功率:Qjs4=31.02=3.06Kvar视在功率:Sjs4=Pjs42+ Qjs42=4.29KV.A计算电流:KX=0.7, cos=0.7 Ijs4=KXSjs4/3Ucos=4.29/1.730.380.7=9.57A导线截面选择:32.5+11.5 铜芯线箱内开关及保护设备: HG1 30A隔离开关、接电排选择漏电保护器:DZ15L/3902:漏电工作电流30mA1.4、钢筋切断机:查表KX=0.7

6、,cos=0.7,tg=1.02有功功率:Pjs5=5.3KW无功功率:Qjs5=5.31.02=5.4Kvar导线截面选择:32.5+11.5 铜芯线箱内开关及保护设备: HG1 30A隔离开关、接电排选择漏电保护器:DZ15L/3902:漏电工作电流30mA1.5、震动棒:查表KX=0.7,cos=0.7,tg=1.02有功功率:Pjs6=1.1KW无功功率:Qjs6=1.11.02=1.12Kvar视在功率:Sjs6=Pjs62+ Qjs62=1.57KV.A计算电流:KX=1, cos=0.7 Ijs6=KXSjs6/3Ucos=1.57/1.730.380.7=3.41A导线截面选择

7、:32.5+11.5 铜芯线箱内开关及保护设备: HG1 30A隔离开关、接电排选择漏电保护器:DZ15L/3902:漏电工作电流30mA1.6、平板振动器:查表KX=0.7,cos=0.7,tg=1.02有功功率:Pjs7=1.1KW无功功率:Qjs7=1.11.02=1.12Kvar导线截面选择:32.5+11.5 铜芯线箱内开关及保护设备: HG1 30A隔离开关、接电排选择漏电保护器:DZ15L/3902:漏电工作电流30mA1.7、电焊机组:查表KX=0.45, tg=1.98先将JC=50%统一换算到JC=100%的额定容量Pe=JC/JC100P=0.511=7.78KW有功功率

8、:Pjs10=7.78KW无功功率:Qjs10=7.781.98=15.4Kvar视在功率:Sjs10=Pjs102+ Qjs102=17.22KV.A计算电流:KX=1, cos=0.45 Ijs10=KXSjs10/3Ucos=17.22/1.730.380.7=59.4A导线截面选择:36+14 铜芯线箱内开关及保护设备: HG1 30A隔离开关、接电排选择漏电保护器:DZ15L 60/3902:漏电工作电流30mA1.8、水泵:查表KX=0.3,cos=1.7,tg=1.02有功功率:Pjs11=7.5KW无功功率:Qjs11=7.51.02=7.65Kvar导线截面选择:310+26

9、 铜芯线箱内开关及保护设备: HR-5 100A隔离开关、接电排选择漏电保护器:DZ15L 100/4901:漏电工作电流30mA1.9、打夯机:查表KX=0.7,cos=0.7 tg=1.02有功功率:Pjs14=3KW无功功率:Qjs14=31.02=3.06Kvar视在功率:Sjs14=Pjs142+ Qjs142=4.29KV.A计算电流:KX=0.7,cos=0.7 Ijs14=KXSjs13/3Ucos=4.29/1.730.380.7=9.57A导线截面选择:32.5+11.5 铜芯线箱内开关及保护设备: HG1 30A隔离开关、接电排选择漏电保护器:DZ15L/3902:漏电工

10、作电流30mA1.10、照明:有功功率:Pjs4=30KW无功功率:Qjs3=301.52=45.6Kvar导线截面选择:36+14 铜芯线箱内开关及保护设备: HG1 30A隔离开关两只、RTIP30A八只,接电排两排选择漏电保护器:AB62-20A九只:漏电工作电流15mA,三角插座八只。(1)分配电箱(包括:电焊机、钢筋切断机、钢筋弯曲机)用电总负荷及导线截面选择:有功功率:Pjs4=7.77+5.3+3=16.27KW无功功率:Qjs3=16.271.98=32.2Kvar视在功率:Sjs3=Pjs132+ Qjs132=36.1KV.A计算电流:KX=1,cos=0.7 Ijs3=K

11、XSjs3/3Ucos=36.1/1.730.380.7=78.5A导线截面选择:310+26 铜芯线箱内开关及保护设备: HR-5 100A一把,HR-5 60A三把,接电排两条。选择漏电保护器:DZ15L 60/3902三只:漏电工作电流50mA(2)分配电箱(包括:木工圆盘锔、木工平刨)用电总负荷及导线截面选择:有功功率:Pjs3=4+3.75=7.75KW无功功率:Qjs3=7.751.02=7.9Kvar视在功率:Sjs3=Pjs132+ Qjs132=11.1KV.A计算电流:KX=1,cos=0.7 Ijs3=KXSjs3/3Ucos=11.1/1.730.380.7=24.1A

12、导线截面选择:32.5+21.5 铜芯线箱内开关及保护设备:HG1 60A一把,HG1 30A三把,接电排两条。选择漏电保护器:DZ15L 30/3902三只:漏电工作电流50mA(3)分配电箱(包括:350搅拌机、750搅拌机、砂浆机、平板震动器、插入式震动棒)用电总负荷及导线截面选择:有功功率:Pjs3=5.5+7.5+2.58+3.3+1.1=17.4KW无功功率:Qjs3=17.41.98=34.45Kvar视在功率:Sjs3=Pjs132+ Qjs132=38.6KV.A计算电流:KX=1,cos=0.7 Ijs3=KXSjs3/3Ucos=38.6/1.730.380.7=83.9

13、A导线截面选择:310+26 铜芯线箱内开关及保护设备:HR-5 100A一把,HR-5 60A三把,接电排两条。选择漏电保护器:DZ15L 60/3902三只:漏电工作电流50mA(4)分配电箱(包括水泵2台)用电总负荷及导线截面选择:有功功率:Pjs4=60+10+15=85KW无功功率:Qjs3=851.98=168.3Kvar视在功率:Sjs3=Pjs132+ Qjs132=188.55KV.A计算电流:KX=1,cos=0.7 Ijs3=KXSjs3/3Ucos=188.55/1.730.380.7=286.8A导线截面选择:375+235 铜芯线箱内开关及保护设备:HR-5 500

14、A一把,HR-5 60A二把,接电排两条。选择漏电保护器:DZ30L 500A三只:漏电工作电流250mA(5)分配电箱(包括:搅拌桩机1台、水泵2台)用电总负荷及导线截面选择:有功功率:Pjs4=54+15=69KW无功功率:Qjs4=691.98=136.62Kvar视在功率:Sjs3=Pjs42+ Qjs42=153.06KV.A计算电流:KX=1,cos=0.7 Ijs3=KXSjs3/3Ucos=153.06/1.730.380.7=332.6A导线截面选择:375+235 铜芯线箱内开关及保护设备:HR-5 500A一把,HR-5 60A二把,接电排两条。选择漏电保护器:DZ30L 500A三只:漏电工作电流250mA(6)分配电箱(包括:照明、打夯机、平板震动器、插入式震动棒)用电总负荷及导线截面选择:有功功率:Pjs4=30+3+1.1+1.1=35.2KW无功功率:Qjs3=35.
