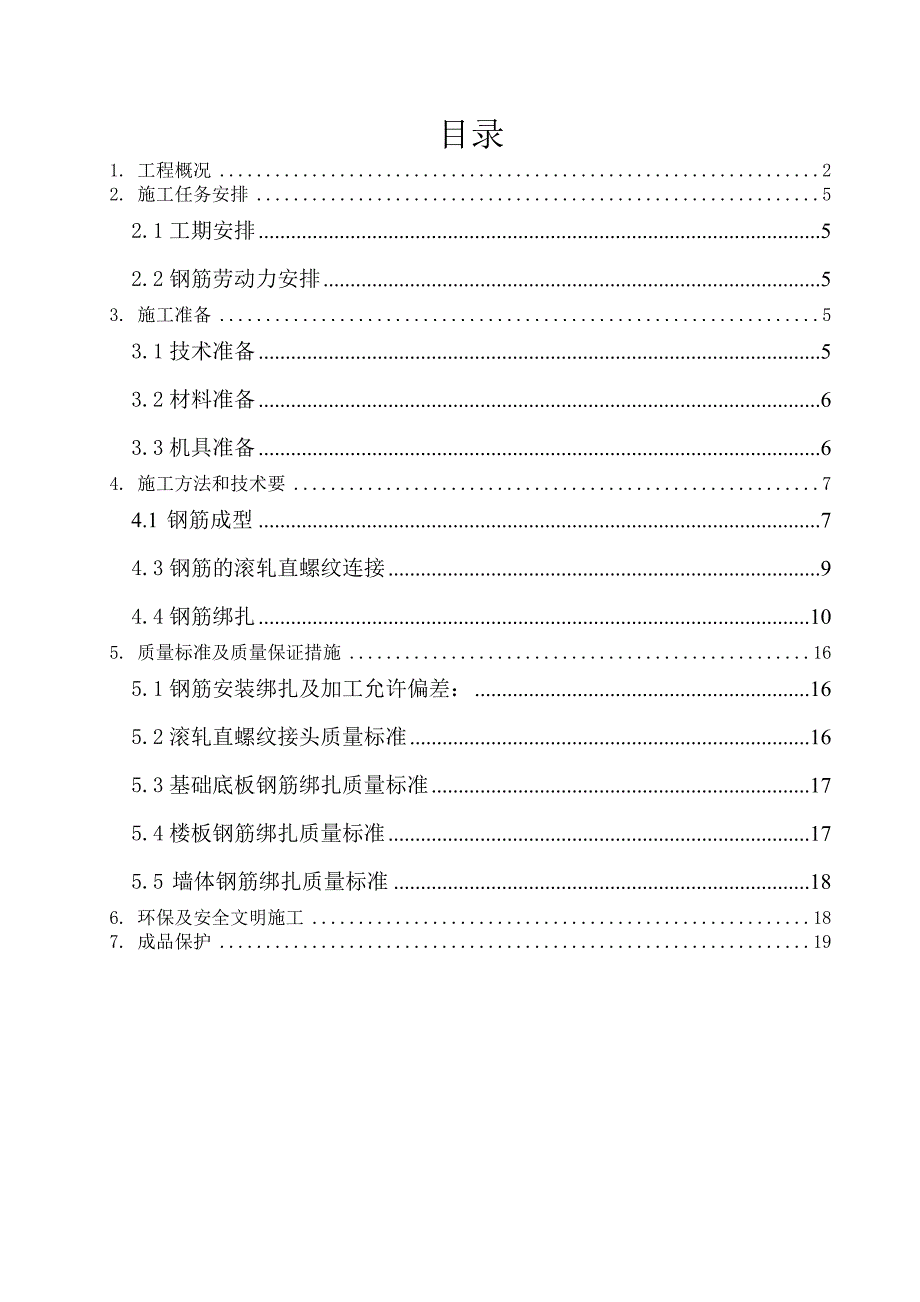

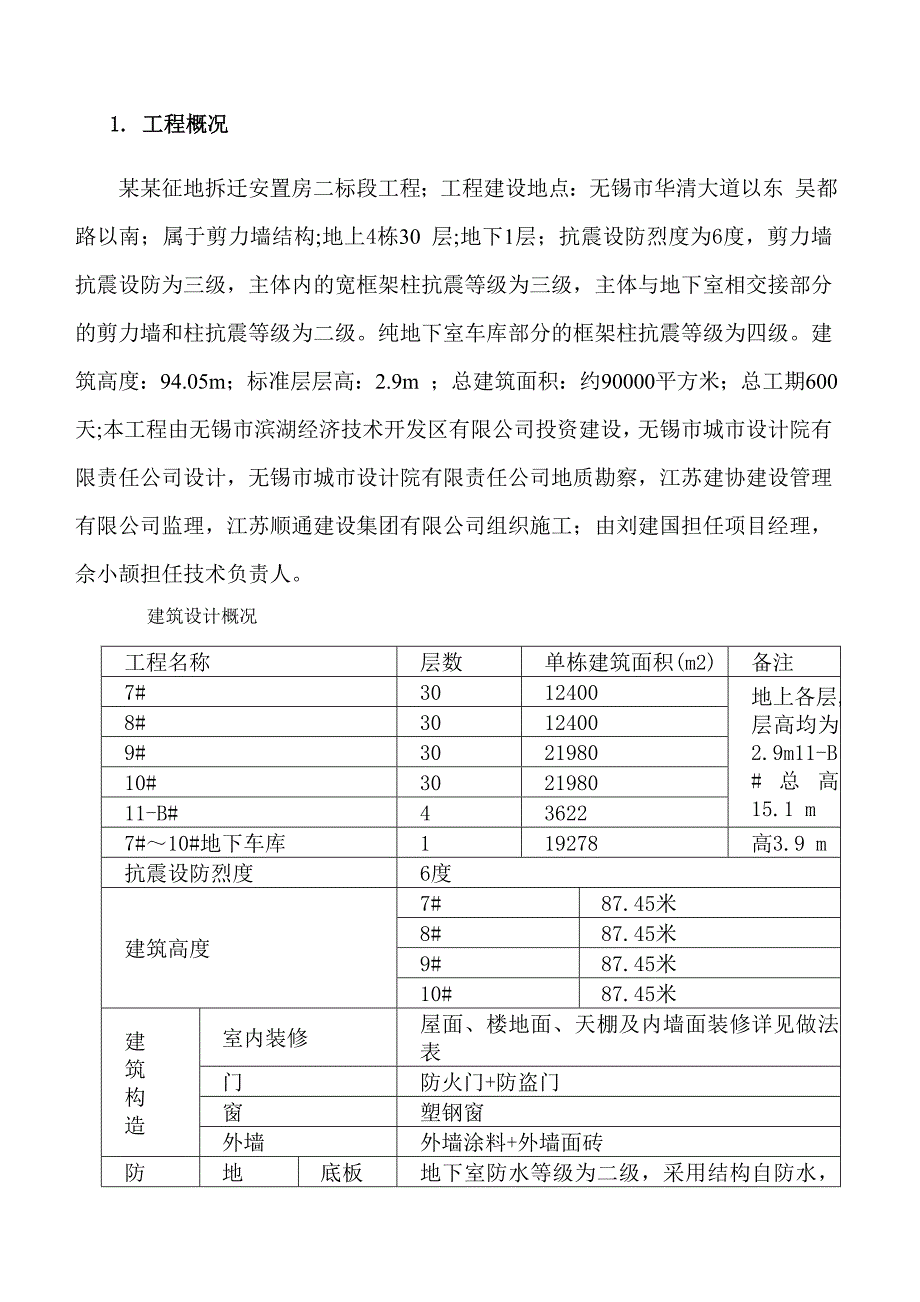

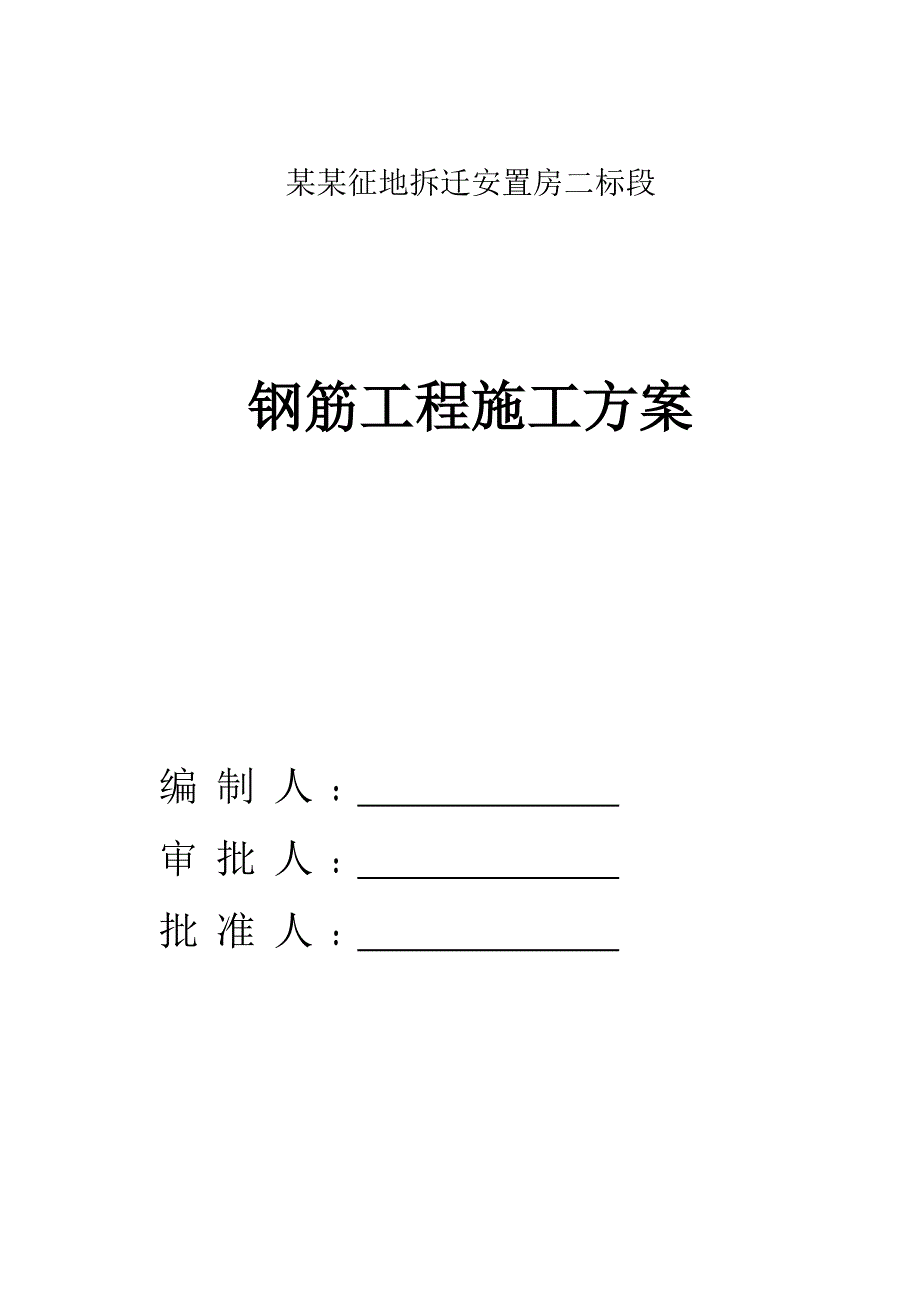

1、某某征地拆迁安置房二标段 钢筋工程施工方案编制人： 审批人： 批准人： 目录1. 工程概况22. 施工任务安排52.1工期安排52.2钢筋劳动力安排53. 施工准备53.1技术准备53.2材料准备63.3机具准备64. 施工方法和技术要74.1 钢筋成型74.3钢筋的滚轧直螺纹连接94.4钢筋绑扎105. 质量标准及质量保证措施165.1钢筋安装绑扎及加工允许偏差：165.2滚轧直螺纹接头质量标准165.3基础底板钢筋绑扎质量标准175.4楼板钢筋绑扎质量标准175.5 墙体钢筋绑扎质量标准186. 环保及安全文明施工187. 成品保护191. 工程概况某某征地拆迁安置房二标段工程；工程建设地
2、点：无锡市华清大道以东 吴都路以南；属于剪力墙结构;地上4栋30 层;地下1层；抗震设防烈度为6度，剪力墙抗震设防为三级，主体内的宽框架柱抗震等级为三级，主体与地下室相交接部分的剪力墙和柱抗震等级为二级。纯地下室车库部分的框架柱抗震等级为四级。建筑高度：94.05m；标准层层高：2.9m ；总建筑面积：约90000平方米；总工期600天;本工程由无锡市滨湖经济技术开发区有限公司投资建设，无锡市城市设计院有限责任公司设计，无锡市城市设计院有限责任公司地质勘察，江苏建协建设管理有限公司监理，江苏顺通建设集团有限公司组织施工；由刘建国担任项目经理，佘小颉担任技术负责人。建筑设计概况工程名称层数单栋建
3、筑面积(m2)备注7#3012400地上各层,层高均为2.9m11-B#总高15.1 m8#30124009#302198010#302198011-B#436227#10#地下车库119278高3.9 m抗震设防烈度6度建筑高度7#87.45米8#87.45米9#87.45米10#87.45米建筑构造室内装修屋面、楼地面、天棚及内墙面装修详见做法表门防火门+防盗门窗塑钢窗外墙外墙涂料+外墙面砖防水地下室底板地下室防水等级为二级，采用结构自防水，抗渗等级不低于P6，并外设厚聚氨酯涂膜防水，整体封闭严密。侧壁屋面屋面防水等级为级，聚氯乙烯卷材防水层1.5mm厚卫生间聚氨酯三遍涂膜防水层，厚1.8
4、mm厚保温屋面挤塑聚苯乙烯保温板，厚度及使用部位见图纸外墙保温砂浆(A级)，外墙内侧无机保温砂浆结构设计概况序号内 容说明与要求1基础与地下室基础形式基础为桩上筏板基础3地下室底板筏板板厚1350，5504地下室剪力墙墙厚：300 mm、.250mm、200mm5地下室楼盖现浇钢筋砼楼板6主体结构体系剪力墙结构体系8结构设计使用年限50年10抗震设防抗震设防烈度为6度，剪力墙的抗震等级为三级11剪力墙墙厚：250mm、200mm12楼盖、屋盖楼盖、屋面为现浇钢筋砼楼板13填砌体外墙：0.000以下室外(不含防水层外侧的保护砌体)采用MU15蒸压灰砂砖M7.5水泥砂浆砌筑。0.000以上内墙用A
5、3.5加气砼砌块,用Mb5混合砂浆砌筑,蒸压加气砼砌块的砌筑；0.000以下室内墙及0.000以上外墙采用MU5.0砼小型空心砌块，用Mb5.0混合砂浆砌筑厨房、卫生间隔墙用MU10砼砌块，用MB5.0混合砂浆砌筑。14砼强度等级基础垫层为C15；基础C35（P6）；剪力墙、柱、梁、板：5层以下为C35，5层10层为C30,10层以上为C25；构造柱、过梁C20；15钢筋PB300钢筋（级钢筋，fy=300N/mm2）； HRB335钢筋（级钢筋，fy=300N/mm2）；HRB400钢筋（级钢筋，fy=360N/mm2）2. 施工任务安排2.1工期安排根据施工总进度计划安排，主体结构钢筋工程
6、施工自开工日期之日约9.5个月，地上115层每层6天，钢筋工程每层控制在5.5天以内。土建工程完成时间：自开工日期之日起20个月。2.2钢筋劳动力安排工种人数工种人数成型20运输5绑扎60套丝103. 施工准备3.1技术准备3.1.1充分熟悉图纸、工程规范、施工质量检验评定标准及图集，及时发现图纸中的疑点及与现场施工有冲突的地方，提前与设计办理洽商，做好施工前的准备工作。3.1.2钢筋翻样做到与现场施工相结合，尤其是底板集水坑和电梯井坑等地方，钢筋下料要采用现场放样下料；在结构施工过程中，发现钢筋过密可能影响砼浇筑的地方及时与设计办理洽商，对重要部位和特殊部位施工前要绘制施工大样图，以便有效的
7、指导施工，同时，在满足结构施工规范的前提下，充分考虑到结构施工对装修的影响。3.1.3对进场钢筋原材要进行检查，产品出厂合格证、质量检查报告、规格牌号要齐全，进场后先要进行外观质量检查记录，同时按同炉批号、同种规格、同一进货时间每60t做一组复试试验，不足60t也做一组复试试验，复试合格后方可使用。3.1.4地下钢筋直径18的钢筋（地上钢筋直径16）均采用机械连接，即采用滚轧直螺纹连接施工方法。操作人员必须经过培训，并持有培训合格证书。3.1.5对弯钩机、切断机、套扣机、力矩扳手等器具进场必须经检测部门检查合格，并有合格证书。3.1.6施工前根据本工程的特点，专业工长以书面形式向班组和操作工人
8、作详细的书面交底。钢筋滚轧直螺纹机械连接操作人员要经过厂家培训，培训合格证书后方可上岗。3.1.7做好工种间的交接检查记录，并要由交接工长签字认可。3.2材料准备3.2.1 本工程所包括的钢筋规格如下：HPB300: 6、8、HRB335: 12、14HRB400: 14、16、18、20、22、25、28对所有进场及加工后的成品、半成品钢筋要分类型，分规格码放。3.2.2绑扎用火烧丝：22#、20#火烧丝；直径12mm的钢筋采用22#的火烧丝，直径12mm的钢筋采用20#的火烧丝进行绑扎。3.2.3垫块采用水泥砂浆垫块配合塑料垫块共同使用，地下室底板板底用40厚水泥砂浆垫块，地上外墙外保温采
9、用水泥砂浆垫块，楼层顶板、墙、柱、梁选用塑料垫块。3.3机具准备3.3.1成型机具钢 筋 机 具机具名称型号台数钢筋切断机BQ-40G2台钢筋弯曲机GW-404台钢筋卷扬机JK-21台无齿锯6台电焊机BX3-300-24台电焊机BX3-5004台螺纹套丝机GY-408台3.3.2手使器具：钢筋钩、后台制作弯曲扳子、小撬棍、脚手架、钢丝刷、粉笔、线坠、鼓风机、扫帚、钢卷尺、大剪子。4. 施工方法和技术要4.1 钢筋成型4.2.1主筋成型：4.2.1.1直螺纹连接接头钢筋下料用无齿锯按尺寸切割，不得采用切断机、气割下料，钢筋下料切断面要垂直于钢筋轴线，端头整齐，保证滚轧直螺纹接头质量。其余钢筋端头
10、必须齐整，不能有翘曲、小马蹄，长度误差小于5mm。 4.2.1.2 HPB235级钢筋均做180o弯钩，平直长度不小于3d，弯曲直径D不小于2.5d。 4.2.1.3 HPB235级钢筋180弯钩弯曲直径、平直长度4.2.1.4 HRB335、HRB400级钢筋需做90o弯钩时，弯曲直径D不小于钢筋直径的5倍，见下图及附表：4.2.1.5冷轧带肋钢筋钢筋末端可不制作弯钩。当钢筋末端需制作900或1800弯折时，钢筋的弯弧内直径不应小于钢筋直径的5D,尚应不小于受力钢筋的直径。4.2.1.6 地下室集水坑、电梯井处弯起钢筋135度弯折处的弯曲直径D，不小于5d 。4.2.1.7 HPB300级钢
11、筋需在现场采用卷扬机调直，在卷扬机一侧做好标尺，控制伸长率3%内，防止超拉。4.2.2箍筋成型：4.2.2.1箍筋端头应平直，不能有弯曲。因此用切断机下料时，根数不能多于5根，长度应统一，端头平整，发现端头不直或不平时调整切断机刀头。4.2.2.2弯钩角度，所有箍筋均制作135o弯钩，平直段长度10d。本工程箍筋主要为8、10、12、14等，其弯钩的平直长度分别为80、100、120mm、140mm。4.2.2.3箍筋加工，每制作一批时应先预制一构件，核对尺寸准确后，方可成批制作，所做成品必须方正，弯钩平直部分必须平行。（见下图）弯钩平直长度规格8101214平直长度80mm100mm120m
12、m140mm4.2.3拉钩：本工程墙体拉钩的钢筋规格有6、8、10、12，拉钩成型时一端作成90度弯钩，一端作成135度弯钩，其弯钩的平直部分长度为10倍的钢筋直径。（75mm、80mm、100mm、120mm）（见下图） 拉钩平直长度规格681012平直长度75mm80mm100mm120mm4.2.4梯子筋制作：梯子筋主筋要比墙筋主筋直径大一规格，可以代替主筋绑扎，根据翻样尺寸焊接，梯子筋立筋之间的宽度和墙体立筋的的宽度相同，上中下至少设3道墙体顶模筋，顶模筋长度小于墙厚2mm，两端均分，端头用无齿锯切齐，顶模筋端头涂刷防锈漆。其余钢筋长度小于墙厚2mm，（见下图） 竖向梯子筋的作用：控制
13、墙厚、控制钢筋的排距、控制水平筋的间距、控制墙体的保护层厚度。 水平梯子筋的作用：主要控制竖向钢筋的间距，根据墙体的厚度不同，可以周转使用。4.2.5马凳的制作：为了保证板的截面尺寸，在板筋与板抗负弯矩筋间加马凳，并与负弯矩筋绑扎牢固，马凳根据所使用部位的板厚、钢筋规格、直径及摆设的方向，计算好马凳的高度（马凳高度=板厚2个保护层3皮铁）。4.2.6垫块：地下室底板板底选用606040厚水泥砂浆垫块，楼板、墙、柱、梁选用同钢筋保护层厚度相同的塑料垫块，外墙采用水泥砂浆垫块。5.2.7绑扎用火烧丝：绑扎大于直径12的钢筋采用20#火烧丝，小于12的钢筋采用22#火烧丝，火烧丝预先用无齿锯断好。绑
14、扎14的火烧丝断2截，绑扎14的钢火烧丝断3截。4.2.8加工完毕的钢筋要按钢筋的使用部位、规格、尺寸、数量进行分类标识，做到一目了然。4.3钢筋的滚轧直螺纹连接4.3.1钢筋要调直后下料，下料采用无齿锯，不得采用切割机、气割下料，切口断面应与钢筋轴线垂直，端头不得出现翘曲或马蹄形。4.3.2加工滚轧直螺纹时，要用水溶性润滑液，不得不加润滑液直接套丝或使用机油做润滑液。4.3.3加工滚轧直螺纹钢筋丝头的牙形、螺距等必须与连接套的牙形螺距一致，并经配套的量规检测合格，要求牙形饱满，无断牙、秃牙等缺陷，牙齿表面光洁，自检合格后的丝头要带上保护帽加以保护。4.3.4质检人员要用牙形规、环规按规范规定数量抽查钢筋丝头的加工数量抽查钢筋丝头的加工质量，并填写钢筋直螺纹加工检验记录。4.3.5接头施工现场取样处理：现场截取抽样试件后，原接头位置的钢筋采用同等规格的钢筋进行搭接连接，应满足搭接倍数。4.4钢筋绑扎4.4.1底板钢筋绑扎
