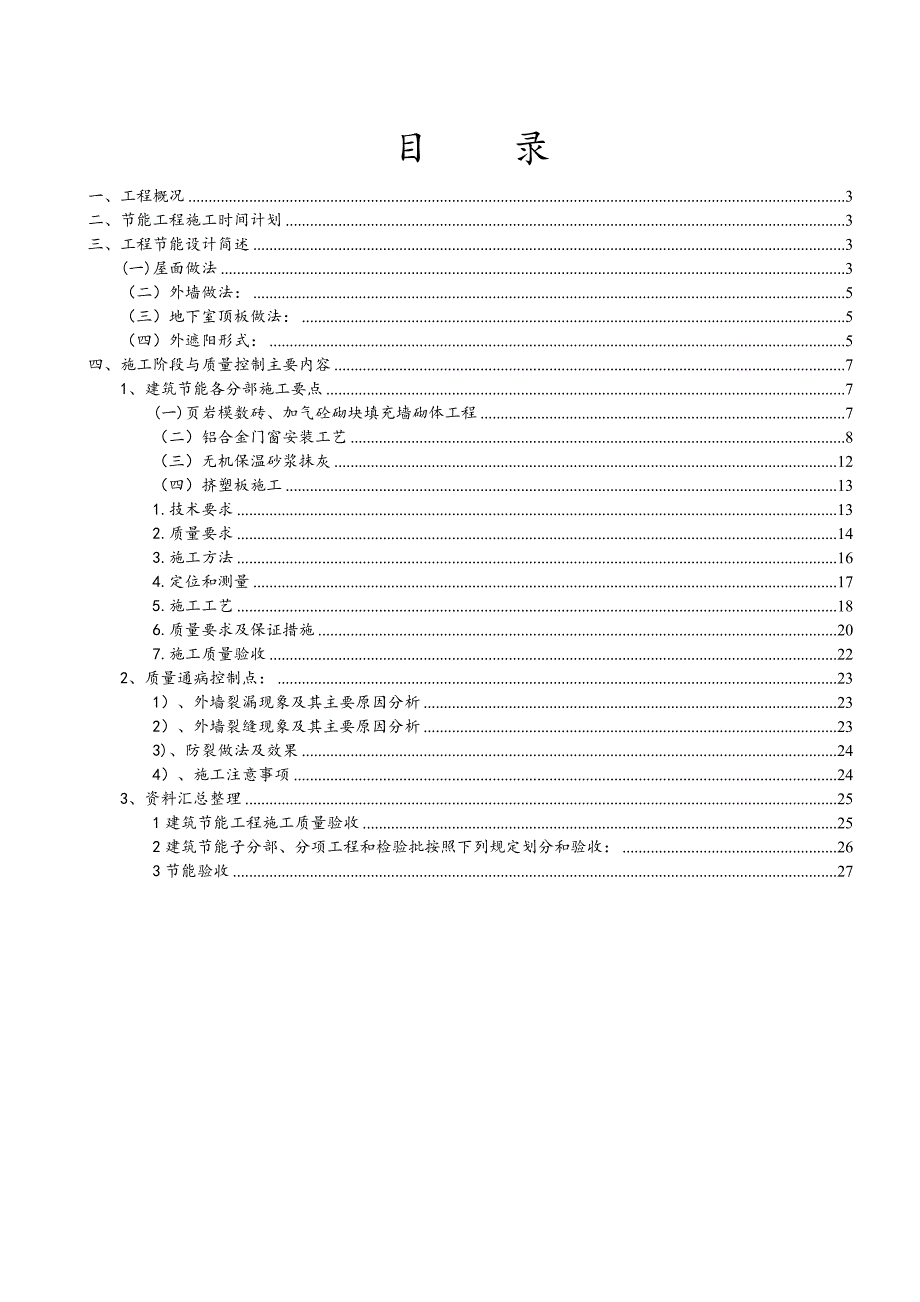

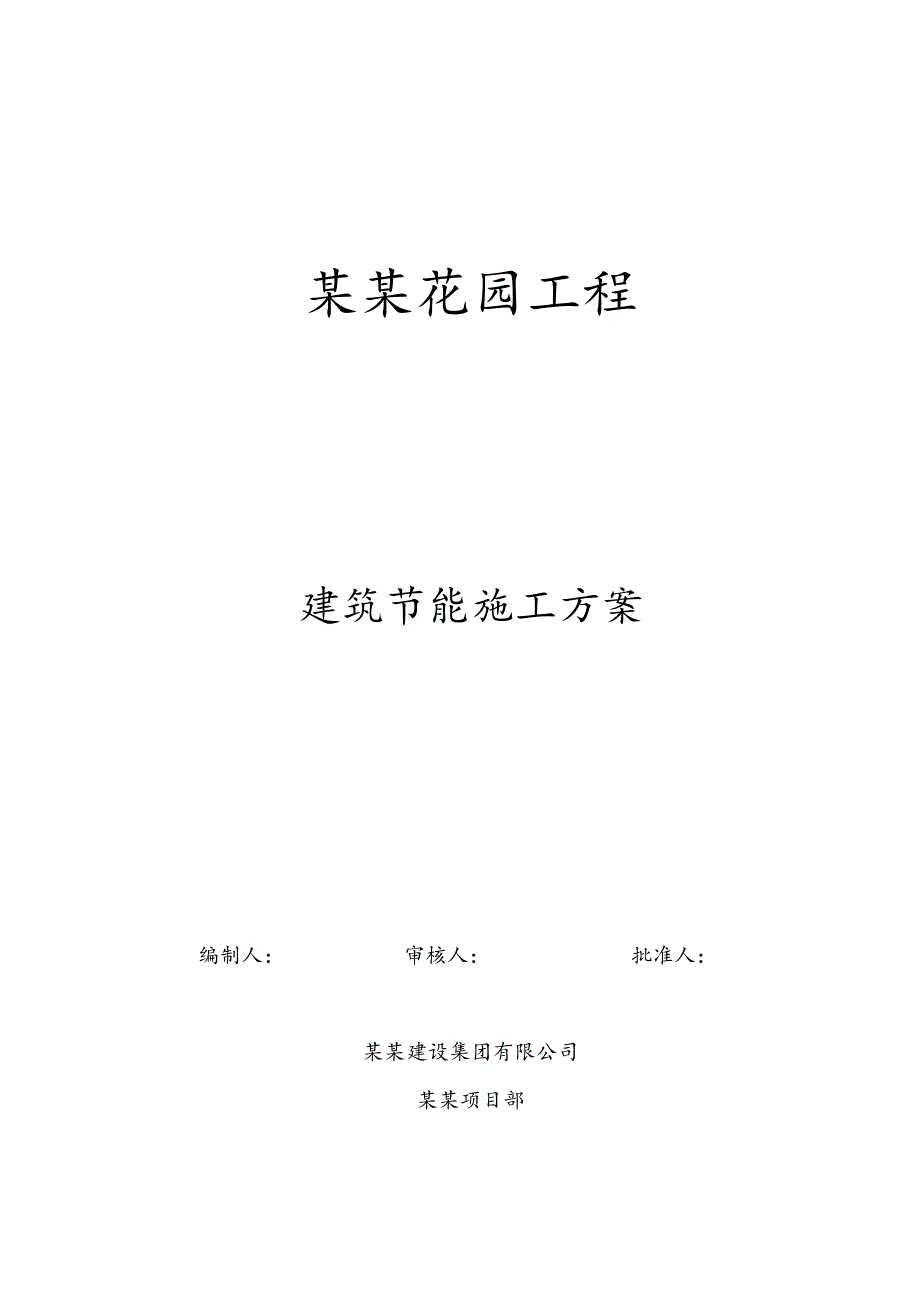

1、某某花园工程 建筑节能施工方案编制人： 审核人： 批准人：某某建设集团有限公司某某项目部目 录一、工程概况3二、节能工程施工时间计划3三、工程节能设计简述3(一)屋面做法3（二）外墙做法：5（三）地下室顶板做法：5（四）外遮阳形式：5四、施工阶段与质量控制主要内容71、建筑节能各分部施工要点7(一)页岩模数砖、加气砼砌块填充墙砌体工程7（二）铝合金门窗安装工艺8（三）无机保温砂浆抹灰12（四）挤塑板施工131.技术要求132.质量要求143.施工方法164.定位和测量175.施工工艺186.质量要求及保证措施207.施工质量验收222、质量通病控制点：231）、外墙裂漏现象及其主要原因分析23

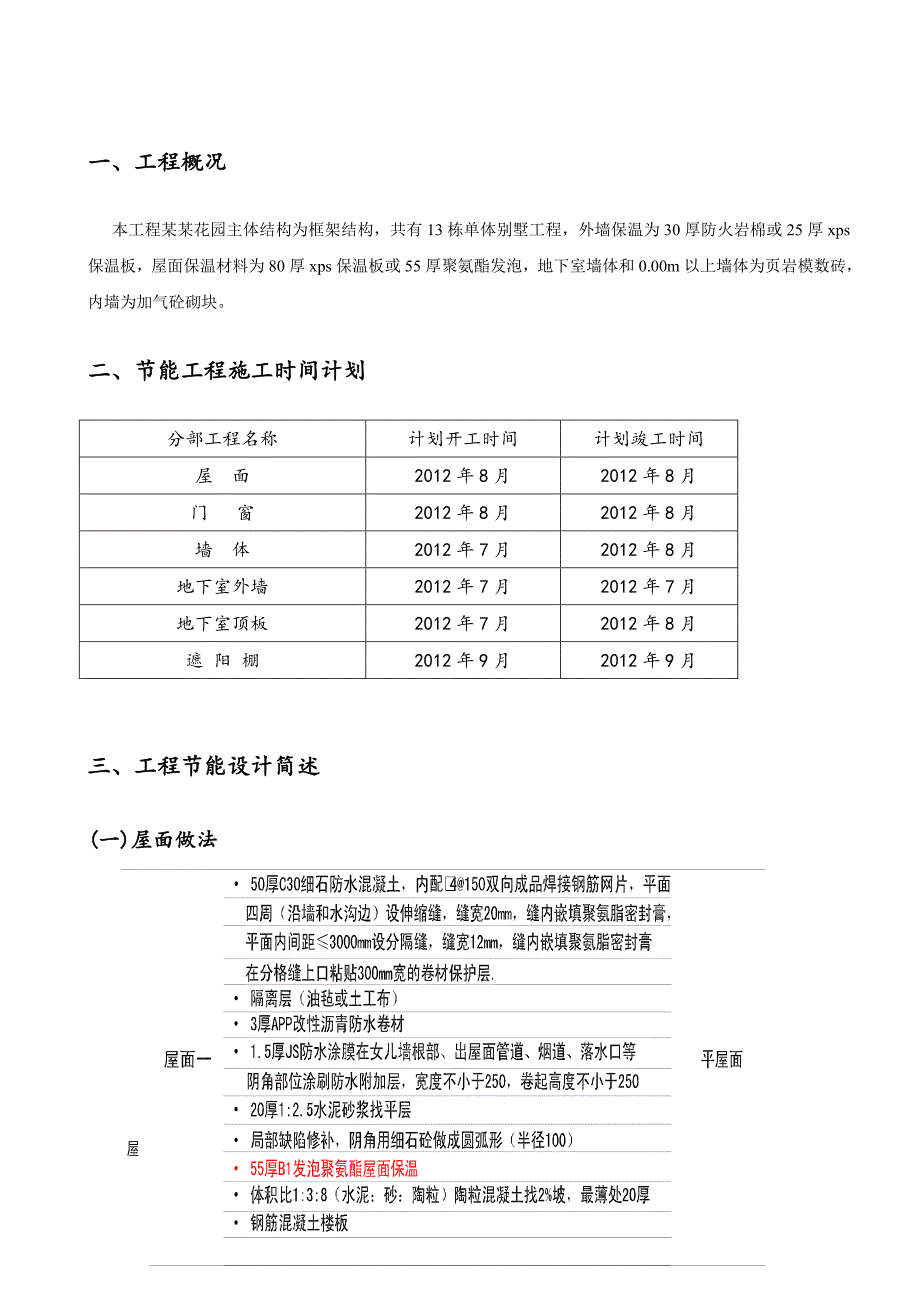

2、2）、外墙裂缝现象及其主要原因分析233)、防裂做法及效果244）、施工注意事项243、资料汇总整理251建筑节能工程施工质量验收252建筑节能子分部、分项工程和检验批按照下列规定划分和验收：263节能验收27一、工程概况本工程某某花园主体结构为框架结构，共有13栋单体别墅工程，外墙保温为30厚防火岩棉或25厚xps保温板，屋面保温材料为80厚xps保温板或55厚聚氨酯发泡，地下室墙体和0.00m以上墙体为页岩模数砖，内墙为加气砼砌块。二、节能工程施工时间计划分部工程名称计划开工时间计划竣工时间屋 面2012年8月2012年8月门 窗2012年8月2012年8月墙 体2012年7月2012年8
3、月地下室外墙2012年7月2012年7月地下室顶板2012年7月2012年8月遮 阳 棚2012年9月2012年9月三、工程节能设计简述(一)屋面做法（二）外墙做法：地下室外墙做法：回填素土+25厚XPS挤塑板+3厚APP改性沥青防水卷材+防水混凝土侧墙0.000m以上外墙做法：外墙石材+6厚聚合物砂浆抹面+30厚A级憎水性玻璃棉保温板 +水泥砂浆（20mm） +页岩模数砖砌体（190mm）或剪力墙+石灰水泥砂浆（25mm）外墙涂料+6厚聚合物砂浆抹面+30厚B1级挤塑板XPS +水泥砂浆（20mm） +页岩模数砖砌体（190mm）或剪力墙+石灰水泥砂浆（25mm）（三）地下室顶板做法：地下室
4、及分户楼板顶板保温措施：（由上至下）现浇混凝土板+无机保温砂浆（厚度按照设计要求施工）+外墙涂料面层（四）外遮阳形式：东南西侧的窗户均安装活动外遮阳，遮阳系数SC小于规范要求0.6.，其遮阳形式为成品铝合金手动遮阳卷帘，做法详苏J33-2008-73.四、施工阶段与质量控制主要内容1、建筑节能各分部施工要点(一)页岩模数砖、加气砼砌块填充墙砌体工程1一般要求1、砌块，其龄期应超过28天。2、砌块在运输、装卸过程中，严禁抛掷和倾倒，现场堆置高度不超过2m。3、砌筑前，块材应提前2天浇水湿润。4、底部应现浇混凝土坎台，高度不低于200mm。2施工要点1、工艺流程：弹线定位构造钢筋绑扎圈梁下砌体砌筑
5、圈梁、构造柱钢筋、模板、混凝土圈梁上部砌体砌筑细石混凝土灌缝。2、施工工艺：（1）弹线定位：根据建筑图纸和楼层轴线位置，在板上放出隔墙及门洞的位置线，构造柱、门窗加强框位置线；然后用吊线的方法，将底板上的位置线引至顶板上；最后沿墙体位置线的外侧，弹出墙体施工200控制线。（2）构造柱、门窗加强框钢筋绑扎：按线调整结构预留构造柱、门窗加强框钢筋位置，并预先按箍筋的数量，将箍筋套入构造柱上；绑扎竖向钢筋并与顶部预埋钢筋绑扎牢固，然后绑扎箍筋。（3）圈梁下部砌体砌筑：立皮数杆：根据砌块的高度、砂浆的厚度，设置皮数杆，每面墙体两个，用以控制水平砖缝、门洞口高度、圈梁位置。排砖：砌筑前，根据砌块的尺寸和
6、墙体长度进行排砖，确定每层砖的数量及半砖的位置。 砌筑：根据皮数杆的控制线拉通线，砌筑形式采用梅花钉，砌筑方法采用:一铲灰、一块砖、一揉压、一灌缝；砌筑时，先从构造柱脚开始，马牙槎应先退后进。每一个马牙槎沿高度方向的尺寸不得超过30cm；上、下砖缝错开；空心砖灰缝控制在812mm。（4）圈梁、构造柱钢筋、模板、混凝土：砌筑至圈梁底以后，绑扎圈梁钢筋，圈梁主筋与主体结构用植筋钢筋绑扎，并做隐蔽验收。（5）圈梁以上砌块砌筑：待圈梁混凝土强度达到1.2Mpa后，开始砌筑上部砌体，接近梁、板时，留一定的空间，用以砌筑斜砖。（6）细石混凝土灌缝：墙体砌筑15d后，用细石混凝土两边分次堵实严密。3质量要求
7、1、砌块不应于其他块材混砌。2、填充墙灰缝厚度、宽度应正确。小型空心砌块砌体灰缝厚度应为812mm。3、填充墙砌筑时应错缝搭砌。小型空心砌块搭砌长度不应小于90mm；竖向通缝不应大于2皮。4、外观质量检查（1）砌体所用材料品种、规格、强度及砂浆的强度，构造柱、圈梁的钢筋规格、数量、位置符合设计要求。（2）砌块错缝搭接，搭砌长度满足要求，竖向通缝不大于2皮。（3）墙体灰缝饱满，砌体水平灰缝饱满度80，对于空心砖砌体，其竖缝填满砂浆，不得有透明缝、瞎缝、假缝。（4）顶部与梁（板）的接缝紧密，无松动。（5）构造柱、圈梁混凝土表面质量符合混凝土验收规范要求。（二）铝合金门窗安装工艺1 范围适用于本工程
8、建筑物铝合金门窗安装工程。2 施工准备2.1 材料及主要机具：2.1.1铝合金门窗的规格、型号、尺寸均应符合设计要求。2.1.2 门窗框连接件（铁脚）与洞口墙体连接，采用机械射钉固定。2.1.3 门窗小五金应按门窗规格、型号配套。2.1.4 门窗安装时应准备木楔、钢钉。2.1.5 密封膏应按设计要求准备。并应有出厂证明及产品生产合格证。2.1.6 嵌缝材料的品种应按设计要求选用。2.1.7 水泥：325号以上普通硅酸盐水泥或矿渣水泥。砂：过5mm筛子，筛好备用。豆石：准备少许。2.1.8主要机具：线坠、粉线包、水平尺、托线板、手锤、扁铲、钢卷尺、螺丝刀、冲击电钻、射钉枪、锯、刨子、小平锹、小水
9、桶、钻子等。2.2 作业条件：2.2.1 结构工程已完，经验收达到合格标准，已办好工种之间的交接手续。2.2.2 按图示尺寸弹好门窗位置线，并根据已弹好的+ 100cm水平线，确定好安装标高。2.2.3 校核已留置的门窗洞口尺寸及标高是否符合设计要求，有问题的应及时改正。2.2.4 检查铝合金门窗安装时的连接件位置排列是否符合要求。2.2.5 检查铝合金门窗表面色泽是否均匀。是否无裂纹、麻点、气孔和明显擦伤。2.2.6 准备好安装时的脚手架及做好安全防护措施。3 操作工艺3.1 工艺流程：弹线找规矩 门窗洞口处理 安装连接件的检查 铝合金门窗外观检查 铝合金门窗安装 门窗四周嵌缝 安装五金配件
10、 清理3.2 采用后塞口施工。3.3 检查门窗洞口尺寸是否比门窗框尺寸大2cm，否则应先行剔凿处理。3.4 按图纸尺寸放好门窗框安装位置线及立口的标高控制线。3.5 安装门窗框上的铁脚。3.6 安装门窗框，并按线就位找好垂直度及标高，用木楔临时固定，检查正侧面垂直及对角线，合格后，用膨胀螺栓将铁脚与结构牢固固定好。3.7 嵌缝：门窗框与墙体的缝隙应按设计要求的材料嵌缝。表面用厚度为58mm的密封胶封闭。3.8 门窗附件安装：安装时应先用电钻钻孔，再用自攻螺丝拧入，严禁用铁锤或硬物敲打，防止损坏框料。3.9 安装后注意成品保护，防污染，防电焊火花烧伤，损坏面层。4 质量标准4.1 保证项目：4.
11、1.1 铝合金门窗及其附件和玻璃的质量，必须符合设计要求和有关标准的规定。4.1.2 铝合金门窗必须安装牢固，预埋铁件的数量、位置、埋设和连接方法，应符合设计要求和有关标准的规定。4.1.3 铝合金门窗安装位置及开启方向必须符合设计要求。4.2 基本项目：4.2.1 铝合金门窗扇关闭紧密，开关灵活，无阻滞回弹，无变形和倒翘。4.2.2 铝合金门窗附件安装齐全，安装牢固，位置正确、端正，启闭灵活，适用美观。4.2.3 铝合金门窗框与墙体间的缝隙填嵌饱满密实，表面平整，嵌塞材料符合设计要求。4.2.4 铝合金门窗表面洁净、平整，颜色一致，无划痕碰伤，无污染，拼接缝严密。4.3 允许偏差项目，见下表
12、。铝合金门窗安装允许偏差项次项 目允许偏差（mm）检 验 方 法1门窗框两对角线长度差2000mm 5用钢卷尺检查2窗扇与框搭接宽度差 1用深度尺或钢板尺检查3平开窗同樘门窗相邻扇的横端角高度差 2用拉线和钢板尺检查4门扇开启力极限扇面积1.5m2 40N门扇开启力极限 扇面积1.5m2 60N用100N 弹簧秤钩住拉手处启闭5次取平均值6推拉窗门窗扇与框或相邻扇立边平行度用1m 钢板尺检查7门扇对口缝或扇与框之间立横缝留缝限值门扇与地面间留缝限值24，27用楔形塞尺检查8弹簧门 扇门扇对口缝关闭时平整2用深度尺检查9门窗框（含拼樘料）正、侧面垂直度2用1m 托线板检查10门窗框（含拼樘料）的
13、水平度2用1m 水平尺和楔形塞尺检查11门窗框标高5用钢板尺与基准线比较12双层门窗内、外框、梃（含拼樘料）中心距4用钢板尺检查5 成品保护5.1 窗框四周嵌防水密封胶时，操作应仔细，油膏不得污染门窗框。5.2 外墙面涂刷、室内顶墙喷涂时，应用塑料薄膜封挡好门窗，防止污染。5.3 室内抹水泥砂浆以前必须遮挡好铝合金门窗，以防水泥浆污染门窗。5.4 污水、垃圾、污物不可从窗户往下扔、倒。5.5 搭、拆、转运脚手杆和脚手板，不得在门窗框扇上拖拽。5.6 安装设备及管道，应防止物料撞坏门窗。5.7 严禁在窗扇上站人。5.8 门窗扇安装后应及时安装五金配件，关窗锁门，以防风吹损坏门窗。5.9 不得在门
14、窗上锤击、钉钉子或刻划，不得用力刮或用硬物擦磨等办法清理门窗。6 应注意的质量问题6.1 运输存放损坏：运输时应轻拿轻放，存放时应在库房地面上用方枕木垫平，并竖直存放，并应远离热源。6.2 门窗框松动：安装时应先在门窗外框上按设计规定的位置打眼，用自攻螺丝将镀锌连接件紧固；用电锤在门窗洞口打孔，装入尼龙胀管，门窗安装后，用木螺丝将连接件固定在胀管内；单砖及轻质墙，应砌混凝土块木砖，以增加和连接件的拉结牢固程度，使门框安装后不松动。6.3 门窗框与墙体缝隙未填软质材料：应填入泡沫塑料等软质材料，使之与墙体形成弹性连接。6.4 门窗框安装后变形：填缝时用力过大，使之受挤变形，不得在门窗上铺搭脚手板。6.5 门窗框边未嵌密封胶：应按图纸要求操作。6.6 连接螺丝直接锤入门窗框内：没按规矩先用手电钻打眼，后拧螺丝。6.7 污染：保护措施不够，清洗不认真。6.8 五金配件损坏：由于安装后保管不当
