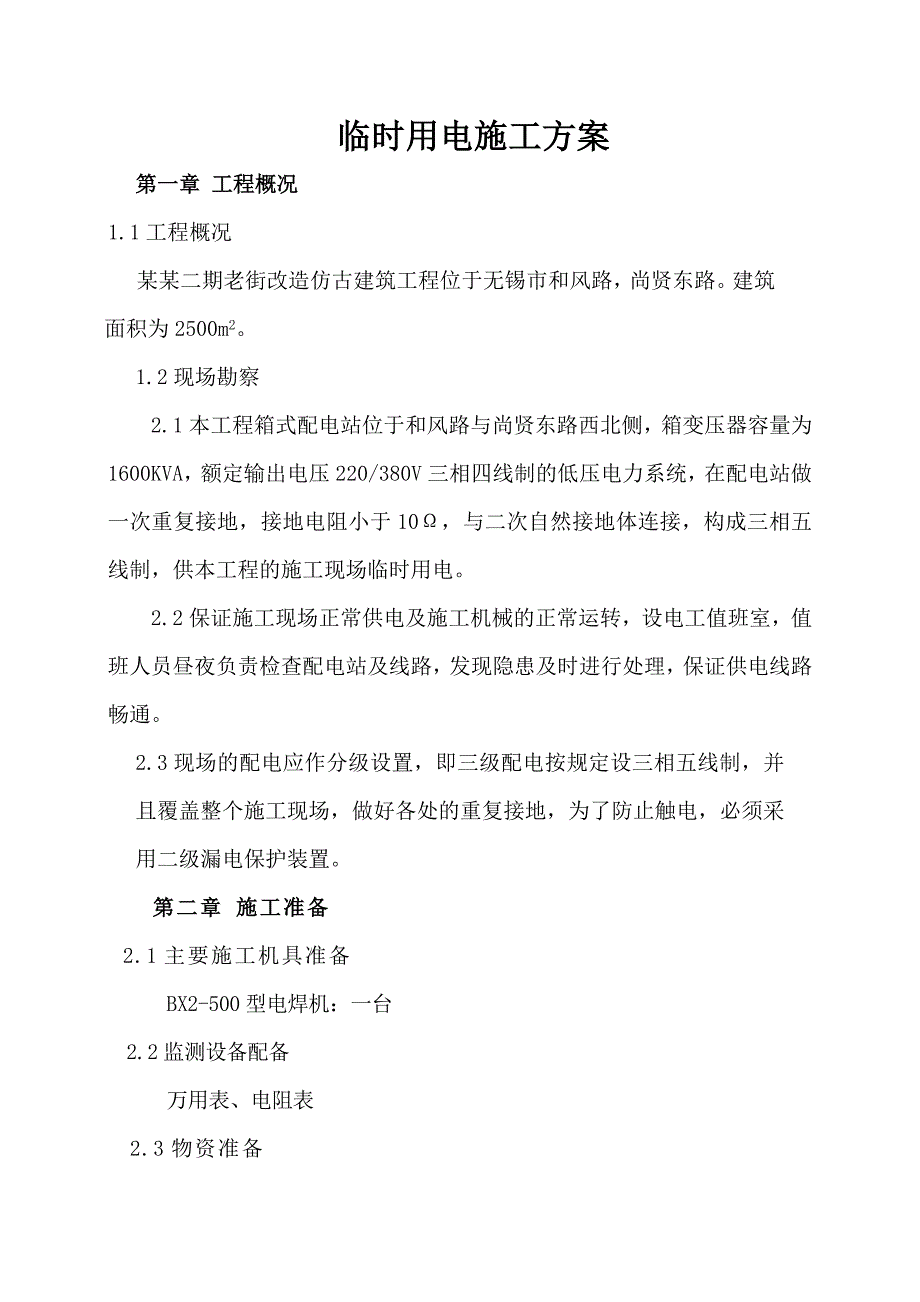

1、临时用电施工方案第一章 工程概况1.1工程概况某某二期老街改造仿古建筑工程位于无锡市和风路，尚贤东路。建筑面积为2500m2。1.2现场勘察2.1本工程箱式配电站位于和风路与尚贤东路西北侧，箱变压器容量为1600KVA，额定输出电压220/380V三相四线制的低压电力系统，在配电站做一次重复接地，接地电阻小于10，与二次自然接地体连接，构成三相五线制，供本工程的施工现场临时用电。2.2保证施工现场正常供电及施工机械的正常运转，设电工值班室，值班人员昼夜负责检查配电站及线路，发现隐患及时进行处理，保证供电线路畅通。2.3现场的配电应作分级设置，即三级配电按规定设三相五线制，并且覆盖整个施工现场，

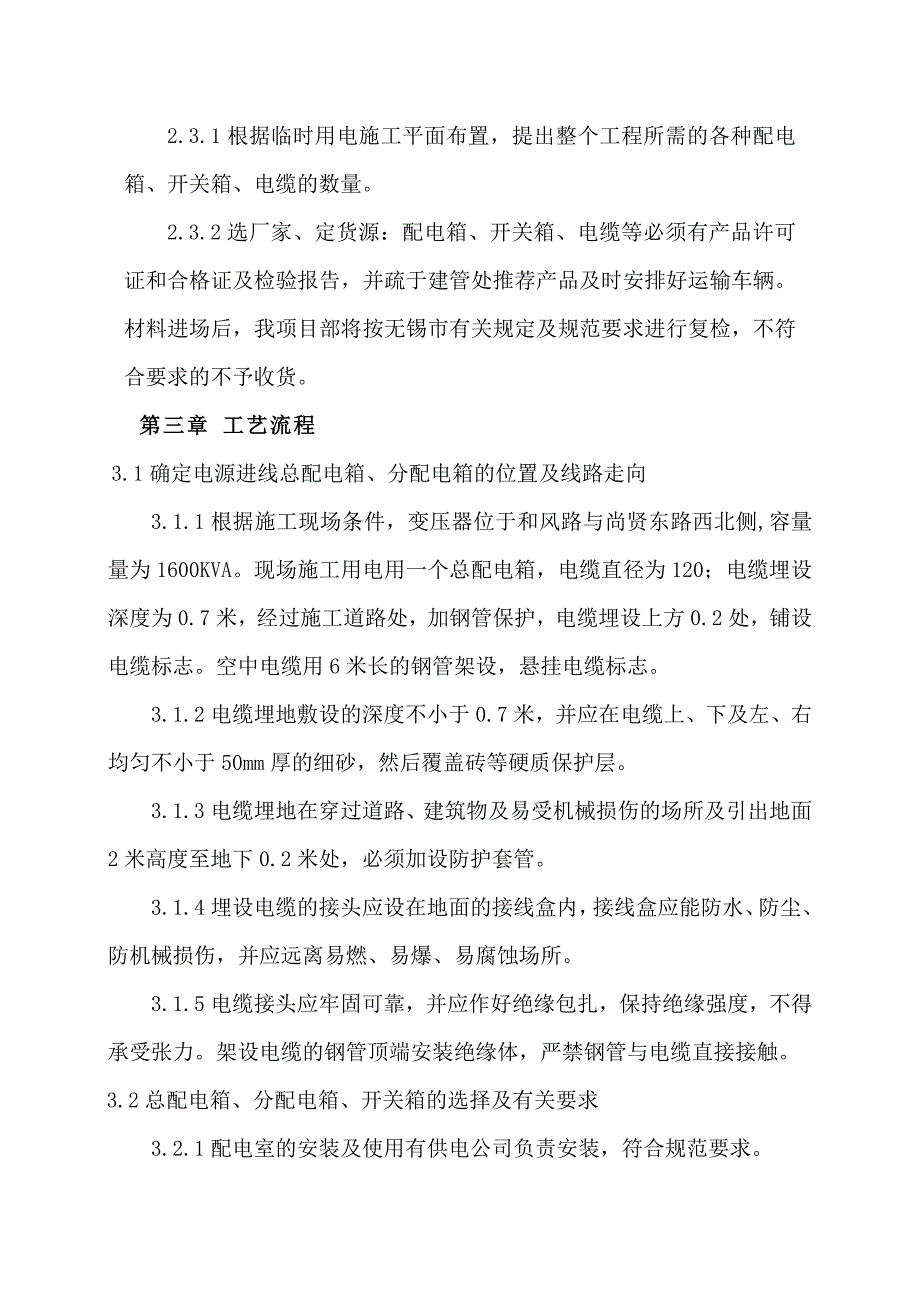

2、做好各处的重复接地，为了防止触电，必须采用二级漏电保护装置。第二章 施工准备2.1主要施工机具准备BX2-500型电焊机：一台2.2监测设备配备万用表、电阻表2.3物资准备2.3.1根据临时用电施工平面布置，提出整个工程所需的各种配电箱、开关箱、电缆的数量。2.3.2选厂家、定货源：配电箱、开关箱、电缆等必须有产品许可证和合格证及检验报告，并疏于建管处推荐产品及时安排好运输车辆。材料进场后，我项目部将按无锡市有关规定及规范要求进行复检，不符合要求的不予收货。第三章 工艺流程3.1确定电源进线总配电箱、分配电箱的位置及线路走向3.1.1根据施工现场条件，变压器位于和风路与尚贤东路西北侧,容量量为
3、1600KVA。现场施工用电用一个总配电箱，电缆直径为120；电缆埋设深度为0.7米，经过施工道路处，加钢管保护，电缆埋设上方0.2处，铺设电缆标志。空中电缆用6米长的钢管架设，悬挂电缆标志。3.1.2电缆埋地敷设的深度不小于0.7米，并应在电缆上、下及左、右均匀不小于50mm厚的细砂，然后覆盖砖等硬质保护层。3.1.3电缆埋地在穿过道路、建筑物及易受机械损伤的场所及引出地面2米高度至地下0.2米处，必须加设防护套管。3.1.4埋设电缆的接头应设在地面的接线盒内，接线盒应能防水、防尘、防机械损伤，并应远离易燃、易爆、易腐蚀场所。3.1.5电缆接头应牢固可靠，并应作好绝缘包扎，保持绝缘强度，不得

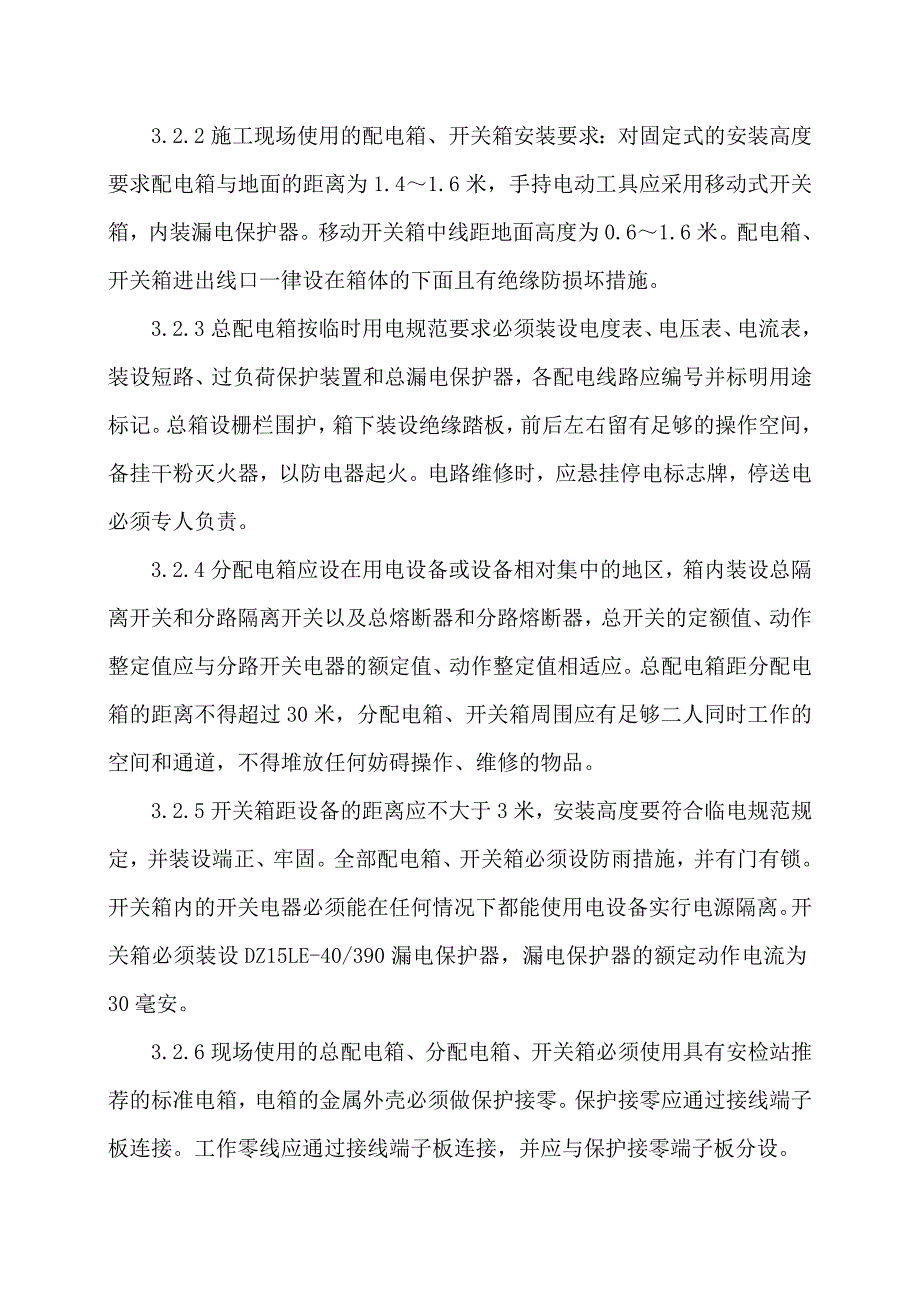

4、承受张力。架设电缆的钢管顶端安装绝缘体，严禁钢管与电缆直接接触。3.2总配电箱、分配电箱、开关箱的选择及有关要求3.2.1配电室的安装及使用有供电公司负责安装，符合规范要求。3.2.2施工现场使用的配电箱、开关箱安装要求：对固定式的安装高度要求配电箱与地面的距离为1.41.6米，手持电动工具应采用移动式开关箱，内装漏电保护器。移动开关箱中线距地面高度为0.61.6米。配电箱、开关箱进出线口一律设在箱体的下面且有绝缘防损坏措施。3.2.3总配电箱按临时用电规范要求必须装设电度表、电压表、电流表，装设短路、过负荷保护装置和总漏电保护器，各配电线路应编号并标明用途标记。总箱设栅栏围护，箱下装设绝缘踏
5、板，前后左右留有足够的操作空间，备挂干粉灭火器，以防电器起火。电路维修时，应悬挂停电标志牌，停送电必须专人负责。3.2.4分配电箱应设在用电设备或设备相对集中的地区，箱内装设总隔离开关和分路隔离开关以及总熔断器和分路熔断器，总开关的定额值、动作整定值应与分路开关电器的额定值、动作整定值相适应。总配电箱距分配电箱的距离不得超过30米，分配电箱、开关箱周围应有足够二人同时工作的空间和通道，不得堆放任何妨碍操作、维修的物品。3.2.5开关箱距设备的距离应不大于3米，安装高度要符合临电规范规定，并装设端正、牢固。全部配电箱、开关箱必须设防雨措施，并有门有锁。开关箱内的开关电器必须能在任何情况下都能使用
6、电设备实行电源隔离。开关箱必须装设DZ15LE-40/390漏电保护器，漏电保护器的额定动作电流为30毫安。3.2.6现场使用的总配电箱、分配电箱、开关箱必须使用具有安检站推荐的标准电箱，电箱的金属外壳必须做保护接零。保护接零应通过接线端子板连接。工作零线应通过接线端子板连接，并应与保护接零端子板分设。3.2.7每台用电设备必须有各自专用的开关箱，必须实行“一机一闸”制，严禁用同一个开关电器直接控制二台或二台以上用电设备。3.2.8总配电箱和开关箱中两级漏电保护器的额定漏电动作电流和额定动作时间应做合理配合，使之具有分级分段保护的功能。 3.2.9所有配电箱均应标明其名称、用途，并作出电路标记
7、。所有配电箱应配锁，有防雨、防尘措施。3.2.10所有配电箱内不得存放任何杂物，应经常保持整洁。3.2.11漏电保护器的正常使用工地使用的漏电保护器要严格把好采购关，要选用通过部级、省级鉴定的产品，要选用技术先进、质量可靠的产品，并在醒目位置加贴“3C”标志。保证接地线正确，所有施工现均采用电流动作型漏电保护器。按结构形式有4极、3极和2极三种。其中4极漏电保护器为配电型，即可供动力用电380V和照明用电220V同时使用，又可单独使用控制用电设备。要根据实际情况进行接线。接线时需分清相线极和零线。漏电保护器分级分段保护，实行分级分段保护，形成最少二级的漏电保护网对施工现场临时用电的安全保护。规
8、范规定配电箱和开关箱中两级漏电保护器的额定漏电动作电流和额定漏电动作时作合理的安排配合，使之具有分级分段保护的功能。开关箱内的漏电保护器其额定漏电动作电流应不大于30mA，额定漏电动作时间应小于0.1s。第四章 主要施工方法和技术要求4.1电力负荷计算表序号设备名称功率（KW）数量（台）总功率（KW）1搅拌机20.2240.42电焊机401403钢筋切断机4144钢筋弯曲机3135钢筋拉直机7.517.56木工圆盘锯5.515.57木工平板刨7.517.58振动器1.557.59打夯机2.224.410镝灯3.52711砂轮切割机2.224.412潜水泵2.248.813砂轮磨光机1.122.
9、214台钻1.122.215手提电钻0.52116工地照明约3017砂浆搅拌机10220合 计195.4用电设备的总容量Pe=195.4KW用电设备的计算负荷（需要系数K1=0.75,cos=0.75）P1=K1Pe=195.40.75=146.55KWQ1=P1cos=146.550.75= 109.91KW用电设备的总负荷计算（需用周期系数Kp=0.6）P1= KpP1=0.6146.55=87.93KWQ1= KpQ1=0.6109.91=65.95KWs1=(P1)2+(Q1)2= 87.932 + 65.952 =109.91KW根据用电量计算，选择容量为200KVA箱式变压器一个。
10、4.2选择变压器的容量、导线截面和电器类型、规格供电线路采用单回路放射形供电，通过箱变出一路。敷设至施工区。施工现场总箱敷设两条回路，分别通至各用电位置。4.2.1选择变压器：通过用电设备负荷计算，施工现场总用电需求量约178.5千伏安，经综合考虑，甲方须提供200千伏安的变压器一个，方能满足施工用电要求。现场甲方已安设1600千伏安变压器一个，满足施工要求。4.2.2选择导线截面：该工程用电量较大，导线截面的选择主要从导线的机械强度和容许电流两个方面进行考虑，但应注意电压质量电压降是否在要求的允许5%范围内，导线截面选择依据工厂供电计算口诀进行计算：低压380/220伏系统每千瓦电流、安。铝
11、芯绝缘线载流量与截面的倍数关系：口诀一 千瓦电流、如何计算 电力加倍、电热加半 单相千瓦、4.5安 单相380、电流两安半 口诀二 10下五、100上二 25、35、四、三界 70、95、两倍半 穿管、温度、八、九折 裸线加一半、铜线升级算4.2.2.1各类用电设备导线截面选择4.2.2.1.1QTZ31.5搅拌机2台，每台用电量20.2KW，采用BXR150导线截面，按“电力加倍”即20.22=40.4安（电动机额定电流），又选铜芯线按“10下五”选择导线截面10mm2即105=50A（满足要求）；再按“铜线升级算”选用BXR150导线截面325+216。4.2.2.1.2木工圆盘锯一台，电
12、动机5.5KW，采用BXR150导线截面。解：按“电力加倍”算得电动机额定电流为5.52=11A，再按“10下五”选择导线截面2.5 mm2即52.5=12.5A11A（满足需要），按“铜线升级算”故采用BXR150导线截面34+12.5。4.2.2.1.3木工平板刨一台，电动机7.5KW，采用BXR150导线截面。解：按“电力加倍”算得电动机额定电流为7.52=15A，再按“10下五”选择导线截面3 mm2即53=15A（满足需要），按“铜线升级算”故采用BXR150导线截面44+11。4.2.2.1.4交流电焊机一台，用电量40KVA（一次侧电源单相380V），采用BXR150导线截面。解
13、：按“单相380、电流两安半”算得 402.5=100A（一次侧额定工作电流），再按“25、35、四、三界”选择导线截面25mm2即425=100A（满足需要）。按“铜线升级算”故采用BXR150导线截面325+216。 4.2.2.1.5钢筋弯曲机1台，每台电动机3KW，采用BXR150导线截面32.5+1。4.2.2.1.6钢筋切断机1台，每台电动机4KW，采用BXR150导线截面。解：按“电力加倍”算得电动机额定电流为42=8A，再按“10下五”选择导线截面4 mm2即54=20A8A（满足需要）， 故采用BXR150导线截面34+12.5。4.2.2.1.7钢筋拉直机1台，每台电动机7
14、.5KW，采用BXR150导线截面。解：按“电力加倍”算得电动机额定电流为7.52=15A，再按“10下五”选择导线截面6 mm2即56=30A15A（满足需要），按“铜线升级算”故采用BXR150导线截面36+244.2.2.1.8砂轮切断机2台，潜水泵4台，砂轮磨光机2台，台钻2台，手提电钻2台，此五类设备用电量均在2.2KW以下，采用BXR150导线截面。解：按“电力加倍”算得电动机额定电流为2.22=4.4A，再按“10下五”选择导线截面2.5 mm2即52.5=12.5A4.4A（满足需要）， 故前五种设备均采用BXR150导线截面32.5+14.2.2.2从总配电箱到分配电箱线路截
15、面选择分配电箱（1FX）用电设备总用电量为44KW，采用BXR150绝缘导线暗设。解： 按“电力加倍”算得分配电箱（1FX）一次侧额定电流为442=88A ，又按“25、35、四、三界”选择导线截面50mm2即450=200A88A （满足需要）。第五章安全要求及保证措施5.1保护接零5.1.1保护接零由甲方提供供电系统从变压器中性点引出，采用绿/黄双色线覆盖整个施工现场。5.1.2保护接零不得装设开关或熔断器，其最小截面不得小于2.5 mm2，通常情况下应大于相线截面的50%，并采用多股铜线。5.1.3保护接零必须与配电箱壳、电气设备不带电的外露导电部分相连接，严禁与相线连接。5.1.4保护接零必须在总配电箱处、分配电箱
