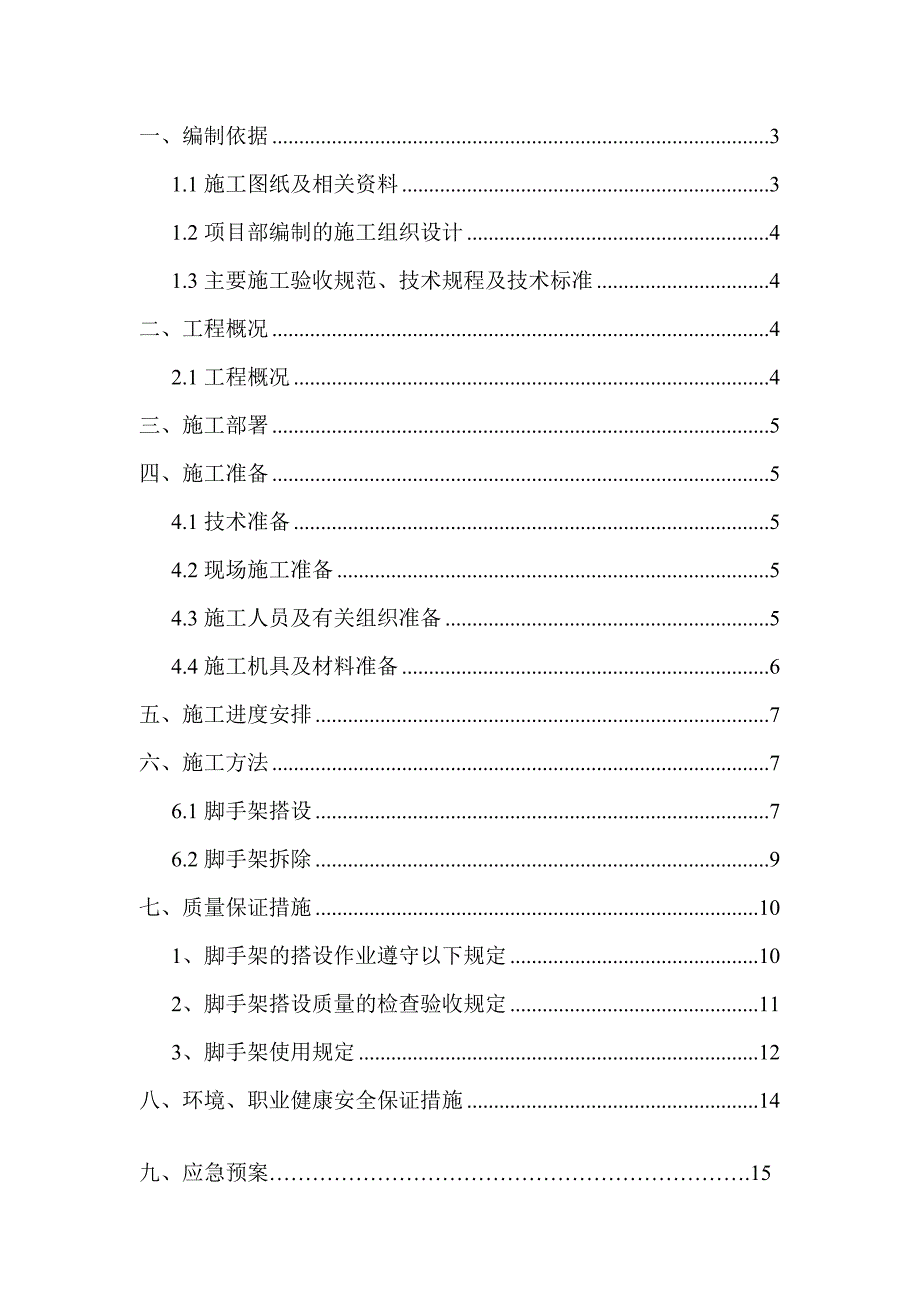

1、南钢2*220烧结余热回收发电工程脚手架施工方案编制：_审核：_批准：_某某建设工程集团有限公司年5月10日一、编制依据31.1施工图纸及相关资料31.2项目部编制的施工组织设计41.3主要施工验收规范、技术规程及技术标准4二、工程概况42.1工程概况4三、施工部署5四、施工准备54.1技术准备54.2现场施工准备54.3施工人员及有关组织准备54.4施工机具及材料准备6五、施工进度安排7六、施工方法76.1脚手架搭设76.2脚手架拆除9七、质量保证措施101、脚手架的搭设作业遵守以下规定102、脚手架搭设质量的检查验收规定113、脚手架使用规定12八、环境、职业健康安全保证措施14九、应急预
2、案.15一、编制依据1.1施工图纸及相关资料序号图纸名称图纸内容图纸编号设计单位1南京钢铁有限公司厂区平面布置图平面图济钢国际2汽轮机主厂房及主控室结施C1123烧结余热回收发电工程循环水泵房及冷却塔土建图结施C1141.2项目部编制的施工组织设计1.3主要施工验收规范、技术规程及技术标准序号规程、规范、标准名称规程、规范、标准编号1工程测量规范GB50026-20072现行建筑施工规范大全09版3建筑工程施工现场供用电安全规范GB50194-20024建筑施工手册第四版5建筑施工安全检查标准JGJ5920116建筑机械使用安全技术规程JGJ33-20017建筑施工高处作业安全技术规范JGJ8
3、0-19918扣件式钢管脚手架安全技术规范JGJ130-2011二、工程概况2.1工程概况项目名称：南钢2*220烧结余热回收发电工程建设地点：南京钢铁股份有限公司老厂区内业主单位：南京钢铁股份有限公司监理单位：武汉威仕监理有限公司设计单位：济钢集团国际工程技术有限公司总包单位：济钢集团国际工程技术有限公司 施工单位：某某建设工程集团有限公司我公司承建的南钢2*220烧结余热回收发电工程，主厂房长度为30m，宽为23.7m，总高度为18m。循环水泵房长度为30m，宽为15m，总高度为21m。三、施工部署根据工程特点，烧结发电主厂房,循环水泵房各作为一个施工区域，外围搭设落地式双排脚手架。四、施
4、工准备4.1技术准备在脚手架工程施工前，组织技术质量人员和外协队伍管理人员及架子工对脚手架工程的施工方法进行详细的交底。4.2现场施工准备现场场地平整，杂物要清理干净，必要时进行二次场地清理，贯通施工道路，做好现场排水。4.3施工人员及有关组织准备序号职 务电话1项目经理 孙小明2技术负责人 王小平3技术员 吴伟杰4安全员 吴建福5质量检查人员 吴建福6预算人员7材料员 孙来扣8资料员 吴伟杰9脚手架操作工 (见附件)主要管理人员4.4施工机具及材料准备结合本工程结构特点，选用刚度好、强度高的钢管，在选材方面需遵循以下原则：1）钢管采用外径48mm，壁厚3.5mm的焊接钢管，钢管材质使用力学性
5、能适中的Q235钢，其材质应符合碳素结构钢(GB700-88)的相应规定。用于立杆、大横杆和剪刀撑的钢管长度为46m(这样的长度一般重25kg以内，适合人工操作)。用于小横杆的钢管长度为1.02.0m，以适应脚手架宽的需要。钢管对接扣件、十字扣件、旋转扣件应符合GB158311995钢管脚手架扣件的规定。2）钢管件禁止使用有明显变形、裂纹和严重锈蚀的钢管。使用普通焊管时，应内外涂刷防锈层并定期复涂以保持其完好。3）应使用与钢管管径相配合的、符合我国现行标准的可锻铸铁扣件。严禁使用加工不合格、锈蚀和有裂纹的扣件。4）脚手板采用50mm厚的木跳板，宽度为200250mm，长4m,自重不超过0.35
6、kN/m2，且表面具有防滑、防积水构造。5）安全网：密目网及大眼网要四证齐全，要有阻燃性能，密目网续燃、阻燃时间不大于4秒，要符合GB16909的规定。每1010100的面积上，有2000个以上网目。五、施工进度安排发电主厂房：8m-14.52m脚手架：5.15日5.25日施工完毕； 14.52m-18.3m脚手架：5.25日6.5日施工完毕；循环水泵房：0.00m-3.750m脚手架：5.216.1日施工完毕； 3.75m-8.000m脚手架：6.36.10日施工完毕； 8.000-15.5m脚手架：6.136.25日施工完毕； 15.5m-21m脚手架：6.287.10日施工完毕。六、施工
7、方法6.1脚手架搭设1.1、脚手架基础；脚手架坐在回填土上，场地平整、夯实后上面铺设通长50厚木脚手板要平稳，不得悬空。1.2、立杆：1）立杆下要通长铺垫50厚木跳板，立杆上的对接扣件应交错布置，两个相邻立杆的接头不应设在同步同跨内，两相邻立杆接头在高度方向错开的距离不应小于500mm，各接头中心距主节点的距离不应大于500。纵向水平杆对接接头应交错布置，不应设在同步同跨内，相邻接头水平距离不应小于500cm，并应避免设在纵向水平杆的跨中。立杆横距选用1.2米，纵距选用1.2m，允许搭设偏差5cm,立杆垂直度允许搭设偏差10cm。1.3、大横杆：1）大横杆步距采用1.2米，用对接方法接长，一根
8、横杆两端的高差不能超过2cm，纵向水平杆全长平整度不能超过10cm。大横杆布置在立杆内外侧，保证立杆受力合理；小横杆架在大横杆上，大横杆及立杆的接长用一字扣，剪刀撑用回转扣件，其它杆件的连接采用直角扣件。从垫板上20cm处，设置扫地杆，扫地杆采用对接接长。扫地杆在端头与立杆交接处伸出扣件长度不小于10cm。1.4、剪刀撑：四周转角处必须设置剪刀撑，每道剪刀撑跨越立杆的根数为5根，每道剪刀撑的宽度为4跨，且不小于6米。斜杆与地面的倾角60，中间每道剪刀撑净距不应大于15米，剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线距主节点的距离不应大于15cm，剪刀撑接长采
9、用搭接接长，搭接长度为100cm，用三个扣件等距离布置，扣件扣在钢管端头为15cm，剪刀撑下端一定要落地。1.5、小横杆：每一主节点处必须设置一根横向水平杆，并采用直角扣件扣紧在纵向水平杆上部，端头处伸出长度为15cm。该杆轴线偏离主节点的距离不应大于150cm，小横杆在作业层按1.2m间距布置。1.6、安全通道：安全通道宽度不小于1米，坡度以1：3（高：长）为宜；通道的立杆、横杆间距应与脚手架相适应，基础按脚手架要求处理，立面设剪刀撑；人行斜道小横杆间距不超过1.5米；通道上满铺脚手板，板上钉防滑条；设置护身栏杆，上部护身栏杆1.2米，下部护身栏杆距脚手板0.6米。1.7、脚手板：脚手板采用
10、50mm200mm，脚手板用4000mm长，作业层满铺。脚手板一般应设置在3根小横杆上，端部必须用10#铁丝捆绑牢固，在两侧设置180mm以上高踢脚板，操作层上部护身栏杆1.5米高，下部护身栏杆距踢脚板0.6米处。脚手板一般应设置在3根小横杆上，要铺满铺严密，在两侧设置180mm以上高踢脚板，操作层上部护身栏杆1.2米高，下部护身栏杆距踢脚板0.6米处。6.2脚手架拆除1.1、脚手架拆除程序，应由上而下按层按步的拆除，先拆护身栏、脚手板和横向水平杆，再依次拆剪刀撑的上部扣件和接杆。拆除全部剪刀撑、抛撑以前，必须搭设临时加固斜支撑，预防架倾倒。1.2、拆脚手架杆件，必须由23人协同操作，拆纵向水
11、平杆时，应由站在中间的人向下传递，严禁向下抛掷。1.3、拆除作业区的周围及进出口处，必须派专人了望，严禁非作业区人员进入危险区域，拆除大片架子应加临时围栏。作业区内电线及其他设备有妨碍时，应事先与有关部门联系拆除、转移或加防护。1.4、拆除全部过程中，应指派1名责任心强、技术水平高的工人担任指挥和监护，并负责任拆除撤料和监护操作人员的作业。1.5、已拆下的材料必须及时清理，运至指定地点码放。1.6、拆至底部时，应先加临时固定措施后，再拆除。1.7、在拆除过程中，凡已松开连接的杆配件应及时拆除运走，避免误扶和误靠已松脱连接的杆件。拆下的杆配件应以安全的方式运出和吊下，严禁向下抛掷。在拆除过程中，
12、应作好配合、协调动作。1.8、脚手架的外侧边缘与外电架空线路的边线之间必须保持安全操作距离，最小安全操作距离应符合下表要求：外电线路电压1KV110KV35110KV154220KV330500KV最小安全操作距离（米）4681012七、质量保证措施1、脚手架的搭设作业遵守以下规定钢管脚手架的杆件连接必须使用合格的钢扣件，不得使用铅丝和其他材料绑扎。脚手杆件不得钢木混搭。在搭设之前，必须对进场的脚手架杆配件进行严格的检查，禁止使用规格和质量不合格的杆配件。连墙杆搭设时，应设置抛撑。脚手架的搭设作业，必须在统一指挥下，严格按照以下规定程序进行：1)按施工设计放线、铺垫板、设置底座或标定立杆位置。
13、2)周边脚手架应从一个角部开始并向两边延伸交圈搭设；“一”字形脚手架应从一端开始并向另一端延伸搭设。3)搭设应按定位依次固定水平横挑杆-搭大横杆-支斜顶杆 外立杆- 小横杆- 跳板安全维护。拆除顺序与此相反。校正立杆垂直之后再予以固定。脚手架各杆件相交伸出的端头15cm，以防止杆件滑脱。脚手板或其它作业层板铺板要求1)脚手板或其它铺板应铺平铺稳，绑扎固定。2)脚手板采用对接平铺时，在对接处，与其下两侧支承横杆的距离应控制在 100200mm之间。3)脚手板采用搭接铺放时，其搭接长度为200mm，且在搭接段的中部应设有支承横杆。铺板严禁出现端头超出支承横杆150mm以上未作固定的探头板。4)纵铺
