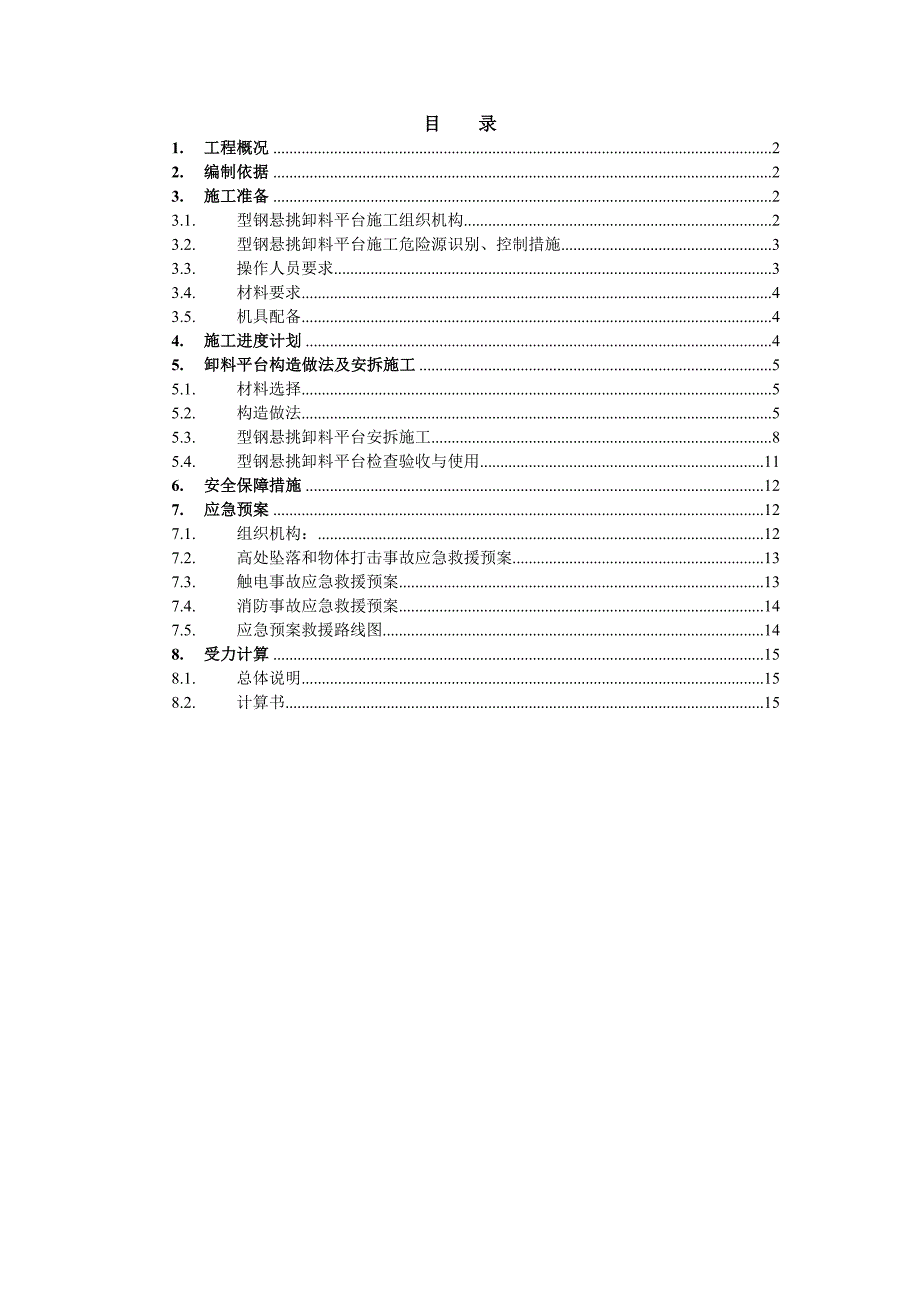

1、目 录1.工程概况22.编制依据23.施工准备23.1.型钢悬挑卸料平台施工组织机构23.2.型钢悬挑卸料平台施工危险源识别、控制措施33.3.操作人员要求33.4.材料要求43.5.机具配备44.施工进度计划45.卸料平台构造做法及安拆施工55.1.材料选择55.2.构造做法55.3.型钢悬挑卸料平台安拆施工85.4.型钢悬挑卸料平台检查验收与使用116.安全保障措施127.应急预案127.1.组织机构：127.2.高处坠落和物体打击事故应急救援预案137.3.触电事故应急救援预案137.4.消防事故应急救援预案147.5.应急预案救援路线图148.受力计算158.1.总体说明158.2.计

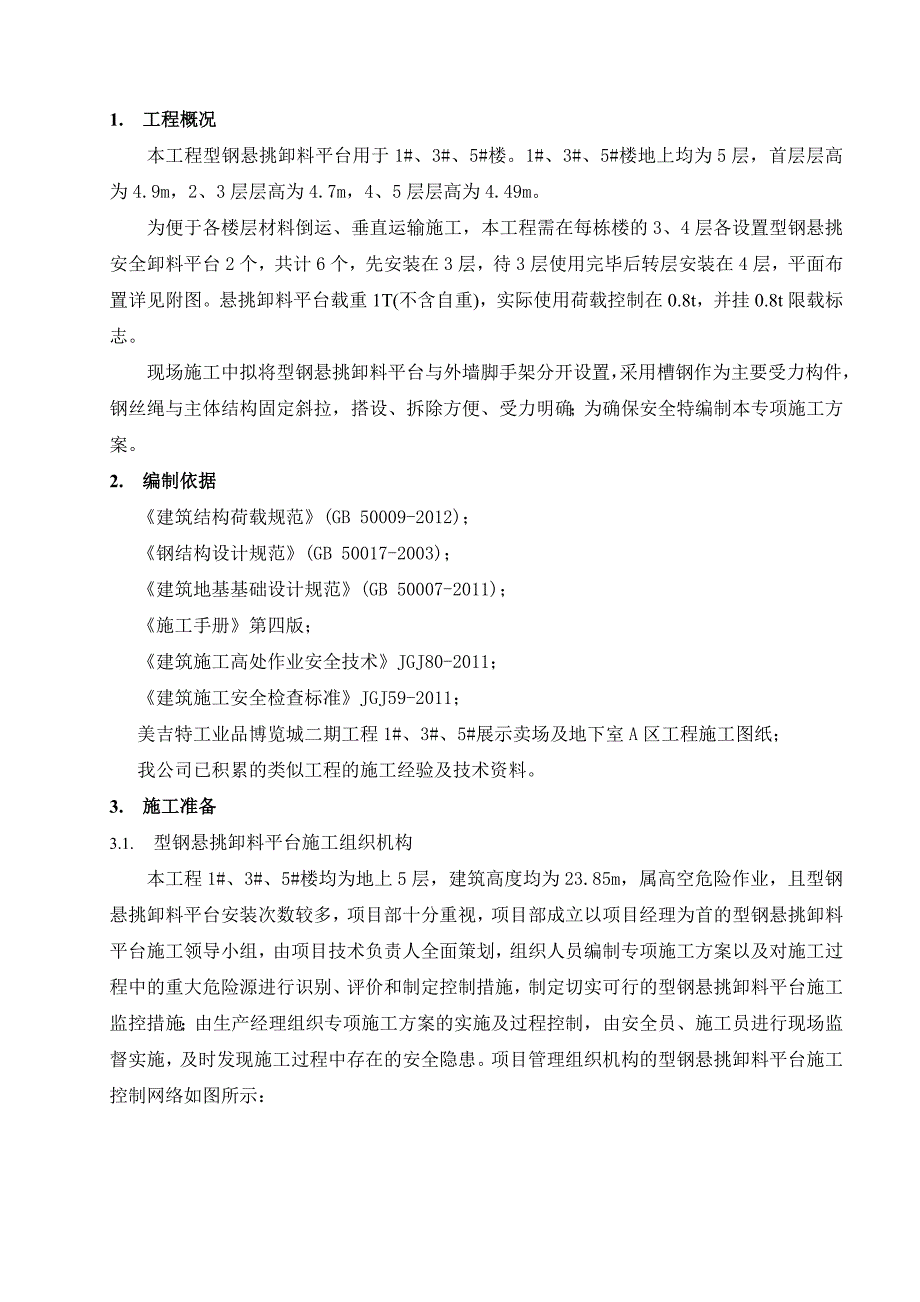

2、算书151. 工程概况本工程型钢悬挑卸料平台用于1#、3#、5#楼。1#、3#、5#楼地上均为5层，首层层高为4.9m，2、3层层高为4.7m，4、5层层高为4.49m。为便于各楼层材料倒运、垂直运输施工，本工程需在每栋楼的3、4层各设置型钢悬挑安全卸料平台2个，共计6个，先安装在3层，待3层使用完毕后转层安装在4层，平面布置详见附图。悬挑卸料平台载重1T(不含自重)，实际使用荷载控制在0.8t，并挂0.8t限载标志。现场施工中拟将型钢悬挑卸料平台与外墙脚手架分开设置，采用槽钢作为主要受力构件，钢丝绳与主体结构固定斜拉，搭设、拆除方便、受力明确；为确保安全特编制本专项施工方案。2. 编制依据建
3、筑结构荷载规范(GB 50009-2012)；钢结构设计规范(GB 50017-2003)； 建筑地基基础设计规范(GB 50007-2011)；施工手册第四版；建筑施工高处作业安全技术JGJ80-2011；建筑施工安全检查标准JGJ59-2011；美吉特工业品博览城二期工程1#、3#、5#展示卖场及地下室A区工程施工图纸；我公司已积累的类似工程的施工经验及技术资料。3. 施工准备3.1. 型钢悬挑卸料平台施工组织机构本工程1#、3#、5#楼均为地上5层，建筑高度均为23.85m，属高空危险作业，且型钢悬挑卸料平台安装次数较多，项目部十分重视，项目部成立以项目经理为首的型钢悬挑卸料平台施工领导

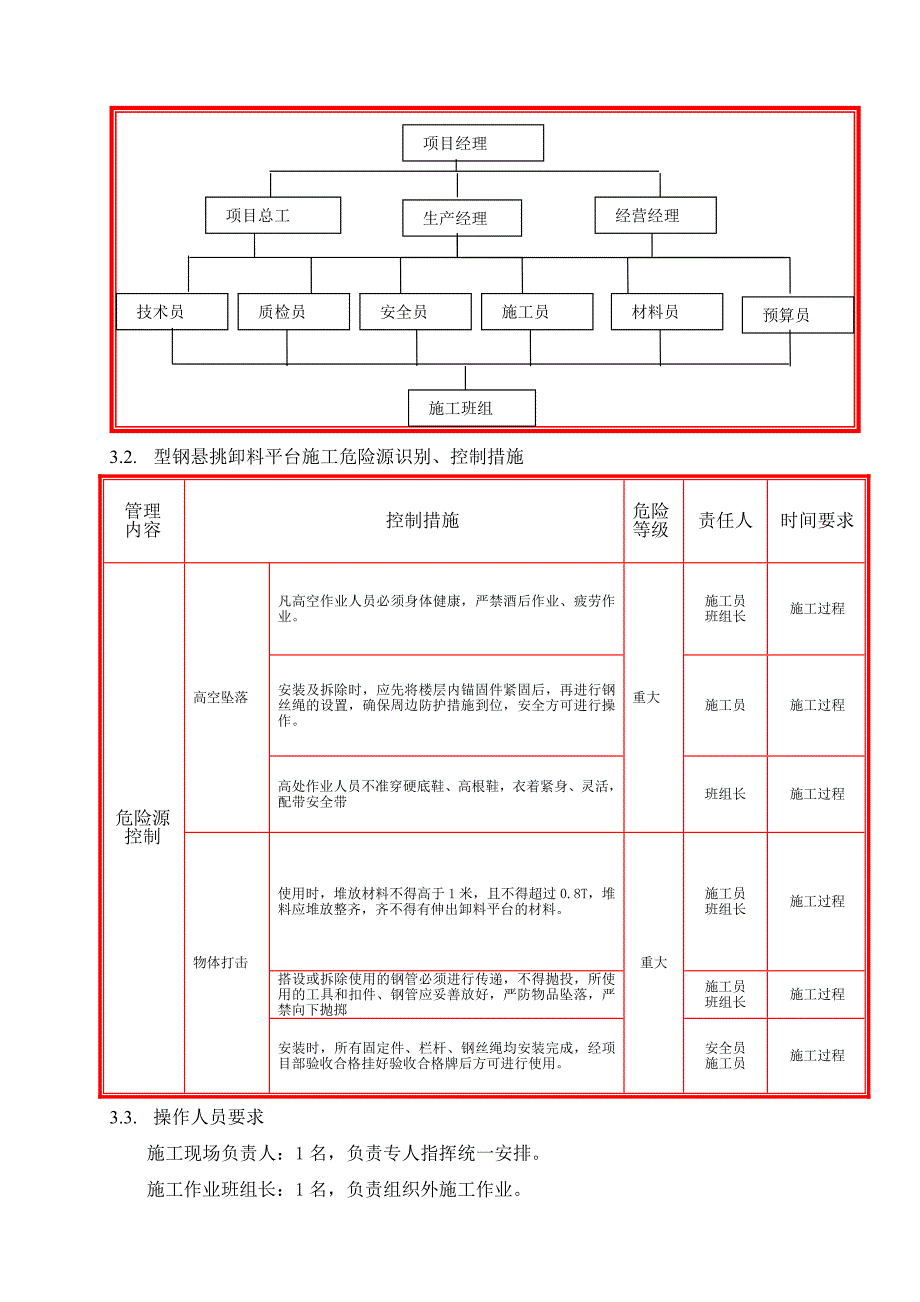

4、小组，由项目技术负责人全面策划，组织人员编制专项施工方案以及对施工过程中的重大危险源进行识别、评价和制定控制措施，制定切实可行的型钢悬挑卸料平台施工监控措施；由生产经理组织专项施工方案的实施及过程控制，由安全员、施工员进行现场监督实施，及时发现施工过程中存在的安全隐患。项目管理组织机构的型钢悬挑卸料平台施工控制网络如图所示： 项目经理技术员生产经理经营经理项目总工质检员安全员施工员材料员施工班组预算员3.2. 型钢悬挑卸料平台施工危险源识别、控制措施管理内容控制措施危险等级责任人时间要求危险源控制高空坠落凡高空作业人员必须身体健康，严禁酒后作业、疲劳作业。重大施工员班组长施工过程安装及拆除时，
5、应先将楼层内锚固件紧固后，再进行钢丝绳的设置，确保周边防护措施到位，安全方可进行操作。施工员施工过程高处作业人员不准穿硬底鞋、高根鞋，衣着紧身、灵活，配带安全带班组长施工过程物体打击使用时，堆放材料不得高于1米，且不得超过0.8T，堆料应堆放整齐，齐不得有伸出卸料平台的材料。重大施工员班组长施工过程搭设或拆除使用的钢管必须进行传递，不得抛投，所使用的工具和扣件、钢管应妥善放好，严防物品坠落，严禁向下抛掷施工员班组长施工过程安装时，所有固定件、栏杆、钢丝绳均安装完成，经项目部验收合格挂好验收合格牌后方可进行使用。安全员施工员施工过程3.3. 操作人员要求施工现场负责人：1名，负责专人指挥统一安排
6、。施工作业班组长：1名，负责组织外施工作业。安全员：专职负责卸料平台搭设、拆除等工程的安全监督工作。施工操作人员：6名，从事安装及拆除的人员应持有效的操作证，患有如高血压、心脏病等不能从事高空作业疾病的人员不得参与安拆作业的施工。3.4. 材料要求序号材料名称规格单位数量备注1槽钢20a#、6米/根根162槽钢10#、6米/根根123方管70*40*3、6米/根根154花纹钢板3mm厚M2365钢丝绳6*19、18.5m1506圆钢20T17预埋螺栓18、L型300*150根968钢板10mm厚、200*100块249角钢L40*3M5410模板15mm厚M256.611绳卡6*19、18.5
7、个7212UO美式花蓝螺丝个24钢管采用482.8的焊接钢管，立杆与立杆之间、横杆与横杆之间的扣件采用对接扣件连接；立杆与水平杆之间采用直角扣件连接；斜杆与其他各杆件连接用旋转扣件。所有材料必须具备质保资料，所有的钢管、扣件、连接件逐一检查，发现有锈蚀、开裂、滑丝、不垂直及规格不符等现象均要进行调换。3.5. 机具配备名称单位数量备注电焊机台3卸料平台焊接4. 施工进度计划型钢悬挑卸料平台预计于2014年05月30日进场材料，加工时间预计6天加工分批加工完成，安装每栋两个平台预计1天安装完成，安装及拆除根据现场实际施工要求及进度进行。拆模前提前对拆模需安装卸料平台位置进行准备（如安全网、平台、
8、加固钢板及螺栓的准备），吊装平台安装，模板拆除完成后，应按要求进行换层安装。安装和拆除的时间根据现场实际需要进行。5. 卸料平台构造做法及安拆施工5.1. 材料选择1） 主梁及钢丝绳悬挑平台以2根20a#槽钢作为主梁，主梁间采用20a#槽钢焊接成整体。选用6*19规格钢丝绳，直径为18.5。2） 围护材料围护立杆：70*40*3方钢管；围护挡板：15mm厚模板；3） 底部平板材料格栅材料：两端采用20a#槽钢，中间竖向采用10#槽钢，横向采用L40*3角钢连接；平板材料：3mm厚花纹钢板；4） 拉环材料 焊接与主梁上的拉环及上部吊环选用20圆钢。5.2. 构造做法卸料平台平面尺寸2000*60
9、00mm，从结构外侧挑出4400mm，自脚手架外侧挑出3000mm。锚入结构楼层内1600mm。围护栏杆高1200mm。卸料平台平面图悬挑平台以2根20a#“”槽钢作为主梁，主梁间采用10#“”槽钢焊接连接作为次梁，宽度方向两端设置2根20a#槽钢封边，次梁采用40*40*3角钢进行填充连接。面层满铺3mm厚花纹钢板。卸料平台侧立面图以2根18.5钢丝绳斜拉于上层框架梁预埋吊环上，钢丝绳与挑梁槽钢通过20圆钢吊环连接。其中内侧钢丝绳为保险钢丝绳，不参与计算。为了便于调运，短向防护栏杆局部高度设为60cm，并设60 度斜撑，“V”型卸料口用C10100 的钢板网封堵，提前在钢管与钢板网上焊接好现
10、场水电安装班组用的A22 镀锌钢管，共长40cm,卸料平台不用时用A18“J”字型钢筋插入镀锌钢管将“V”型口封堵，使用时打开钢板网。以下为示意图：卸料平台正立面图在距挑梁悬挑端200mm焊接第一道钢筋吊环，在距挑梁悬挑端1000mm焊接第二道钢筋吊环。所有焊缝应饱满、牢固、符合规范要求。每根钢丝绳用4只钢丝绳绳卡固定（其中3个受力绳卡另加一个变形扣绳卡）。吊环的预埋设置：吊环采用20光圆钢筋弯拆成下图所示尺寸，埋设在混凝土梁内，吊环露出墙面不少于30mm。预埋钢筋倾斜45 度,保持预埋钢筋与主梁槽钢外边缘在同一铅垂面，示意图见节点一，该工程标准层高4.49米时夹角47度，局部层高4.7米时夹
11、角大于50度。节点一为了便于控制钢丝绳的松紧度，钢丝绳与主梁槽钢连接的一端用UO 花篮螺栓，花篮螺栓再与钢丝绳连接，钢丝绳的另一端直接与预埋钢筋连接，钢丝绳端部的卡扣做法如下图所示： 楼层内型钢悬挑卸料平台主梁与楼梁相交处及离尾端200mm处预埋地脚螺栓以固定主梁20a#槽钢，预埋螺栓采用18L型伸入梁内不小于110mm，弯折长度不小于150mm。在楼板层内时，预埋螺栓埋设在板底筋下部与板筋绑扎，弯钩内需有板筋，如无板筋时，设置12通长加强筋。安装时，采用-200*100*10钢板及螺栓进行加固。5.3. 型钢悬挑卸料平台安拆施工2、3、4、5、(1)(2)(3)3.11）2）3）4）a)i.
12、5.3.1 型钢悬挑卸料平台吊装施工型钢悬挑卸料平台采用现场塔吊进行吊装，人工进行配合施工，吊装步骤如下：1) 首先将型钢悬挑卸料平台组装完成并检查验收，并配备好吊运钢丝绳，如下示意图。2) 利用塔吊将型钢悬挑卸料平台吊运至安装楼层部位。3) 将型钢悬挑卸料平台吊运入楼层，并滑入压环中。型钢悬挑卸料平台吊装示意图4) 安装并斜拉受力钢丝绳。钢丝绳必须拉紧并严格按要求安装绳卡。安装时型钢悬挑卸料平台外侧端部上抬，高于楼层标高50mm，防止钢丝绳安装完成后塔吊松脱钢丝绳时下坠，导致型钢悬挑卸料平台不水平。型钢悬挑卸料平台钢丝绳斜拉示意图5) 安装保险钢丝绳。钢丝绳必须拉紧。6) 楼层内预埋螺栓采用
13、钢板及螺栓拧牢，确保安装牢固。型钢悬挑卸料平台堆载实验7) 安装完成后塔吊缓慢卸力，直至型钢悬挑卸料平台受力全部由塔吊转换为斜拉钢丝绳受力。最后完成堆载检验后松脱塔吊吊运钢丝绳完成安装。8) 型钢悬挑卸料平台与楼层部位走道铺设，铺设方式如下图：型钢悬挑卸料平台进楼层内与落地式外架立杆相碰时，立杆不断开，按照落地式外架立杆分布图布置卸料平台位置，使落地式外架立杆在卸料平台宽度两侧。提前与落地式外架施工单位沟通，在卸料平台位置设置短水平杆，以便拆除和加固。加固方法在洞顶立杆内侧设置45度斜向支撑杆，以加固架体整体性。型钢悬挑卸料平台入口走道搭设平面图型钢悬挑卸料平台三维效果图5.3.2 型钢悬挑卸
14、料平台拆除及换层安装拆除应先安装后拆，后安先拆，先将绑扎丝打开卸下安全网与挡脚板并放置楼层内，此时换层安装人员须系安全带用扭矩扳手将防护栏杆拆卸并放置楼层内，安排相关人员将栏杆、安全网、模板、定制化栏杆连接件通过楼梯运送至上一层。用两根直径18.5 的钢丝绳将平台的四个角点固定好，钢丝绳挂至塔吊吊钩，此时打开开口型栓螺杆上部的螺栓，塔吊由专人指挥将型钢悬挑卸料平台吊至最近时间浇筑的平台板上，用塔吊将型钢悬挑卸料平台吊至预留好的外架洞口，由作业工人在楼层边配合，轻轻移动主梁槽钢放置在预埋好的螺栓杆内，此时限位角钢与结构紧贴。用压板与螺帽将主梁槽钢固定好，斜拉钢丝绳开始与预埋件连接，连接完毕之后，安装挡脚板、防护栏杆并悬挂安全网与限重牌，待相关部门检查后方可投入使用。换层安装时首先将上一层待吊装部位的外架、安全网拆除并清理干净。吊装过程中下部采用硬质模板进行全封闭，防止工具等下落伤人。5.4. 型钢悬挑卸料平台检查验收与使用9) 验收组及施工班组验收人员由项目部技术负责人、技术主管、安全员、施工员、设备员以及劳务负责人和施工班组人员组成。型
