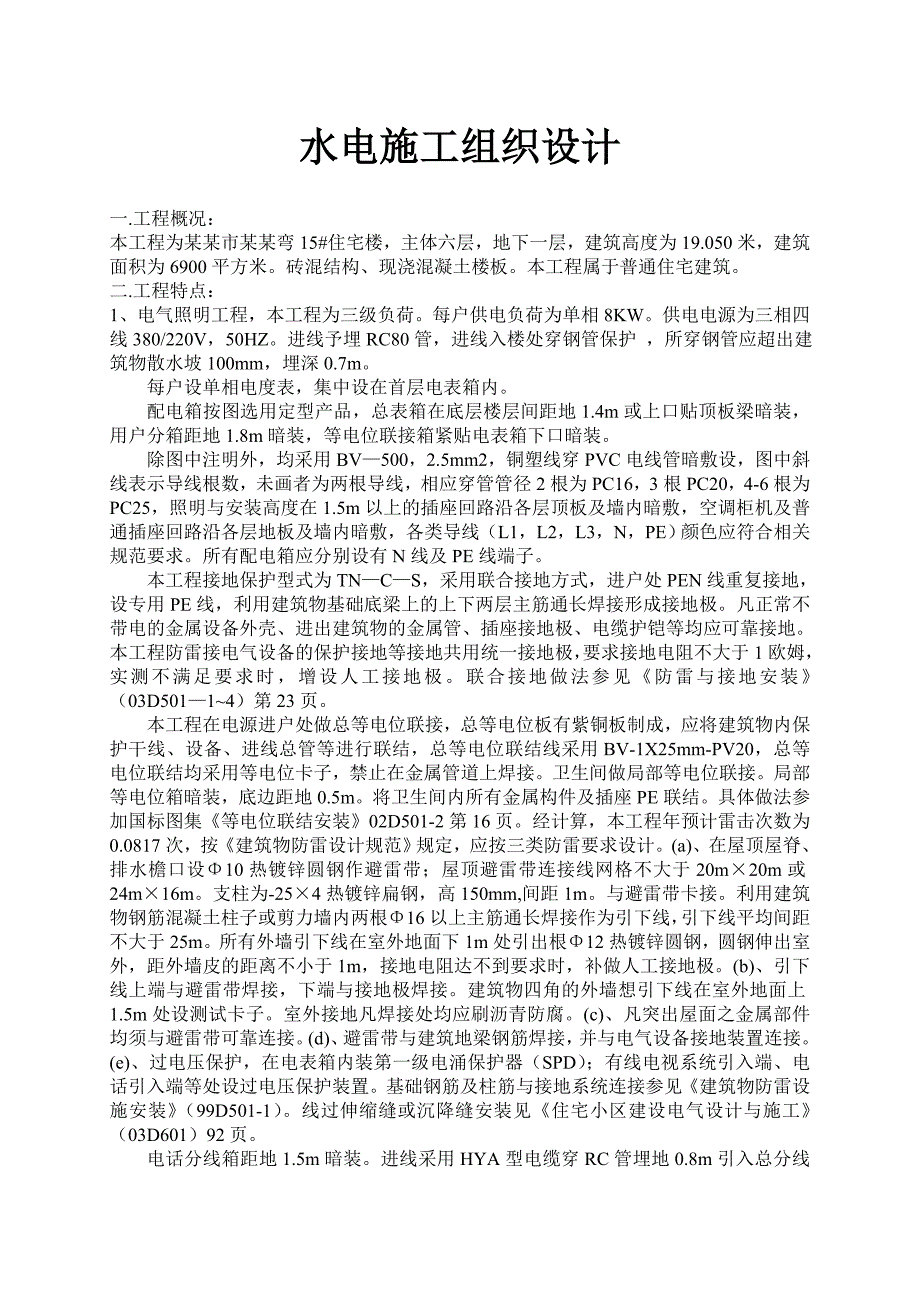

江苏某砖混结构住宅楼水电施工组织设计.doc_第2页
第2页 / 共23页

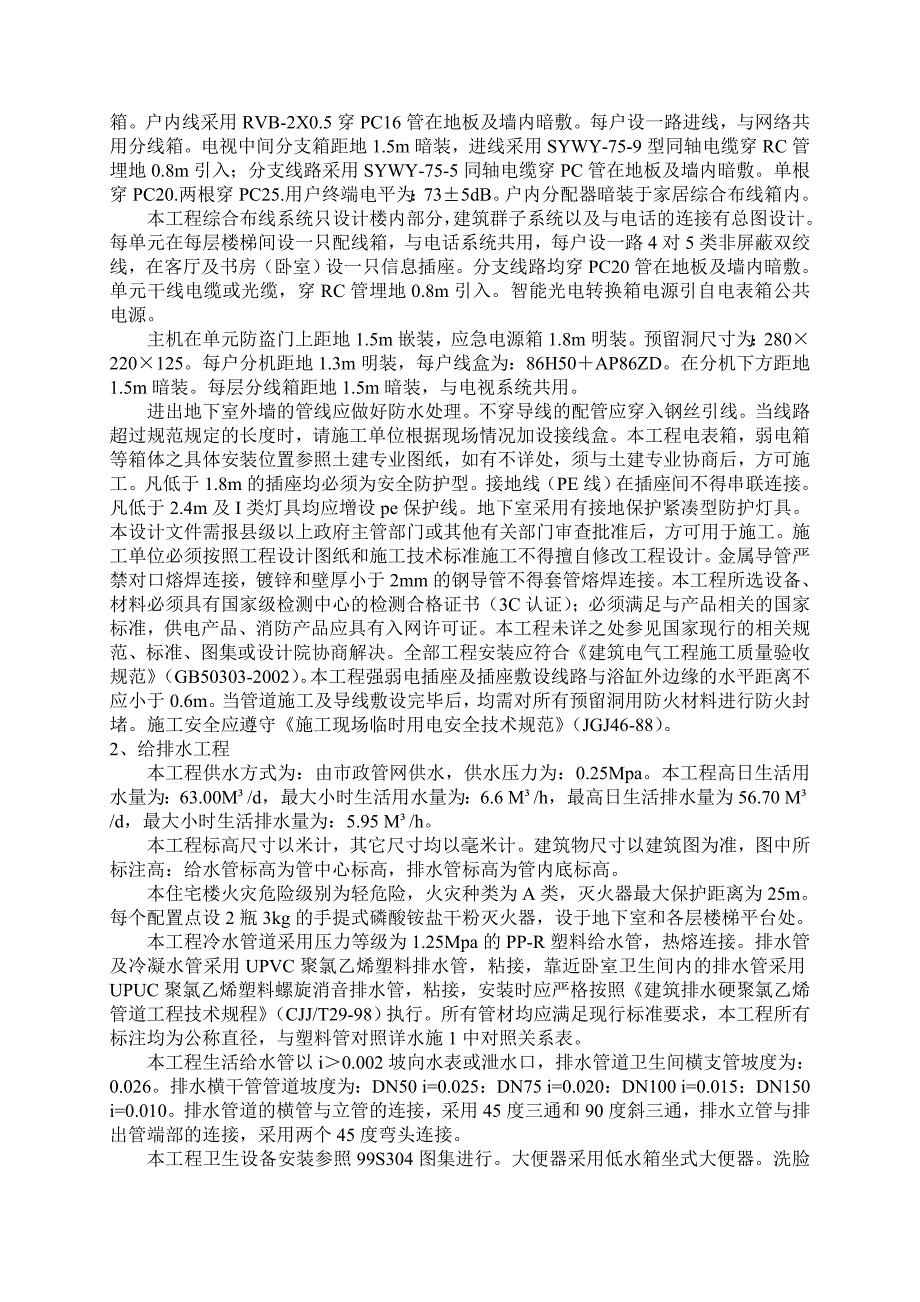

江苏某砖混结构住宅楼水电施工组织设计.doc_第3页
第3页 / 共23页

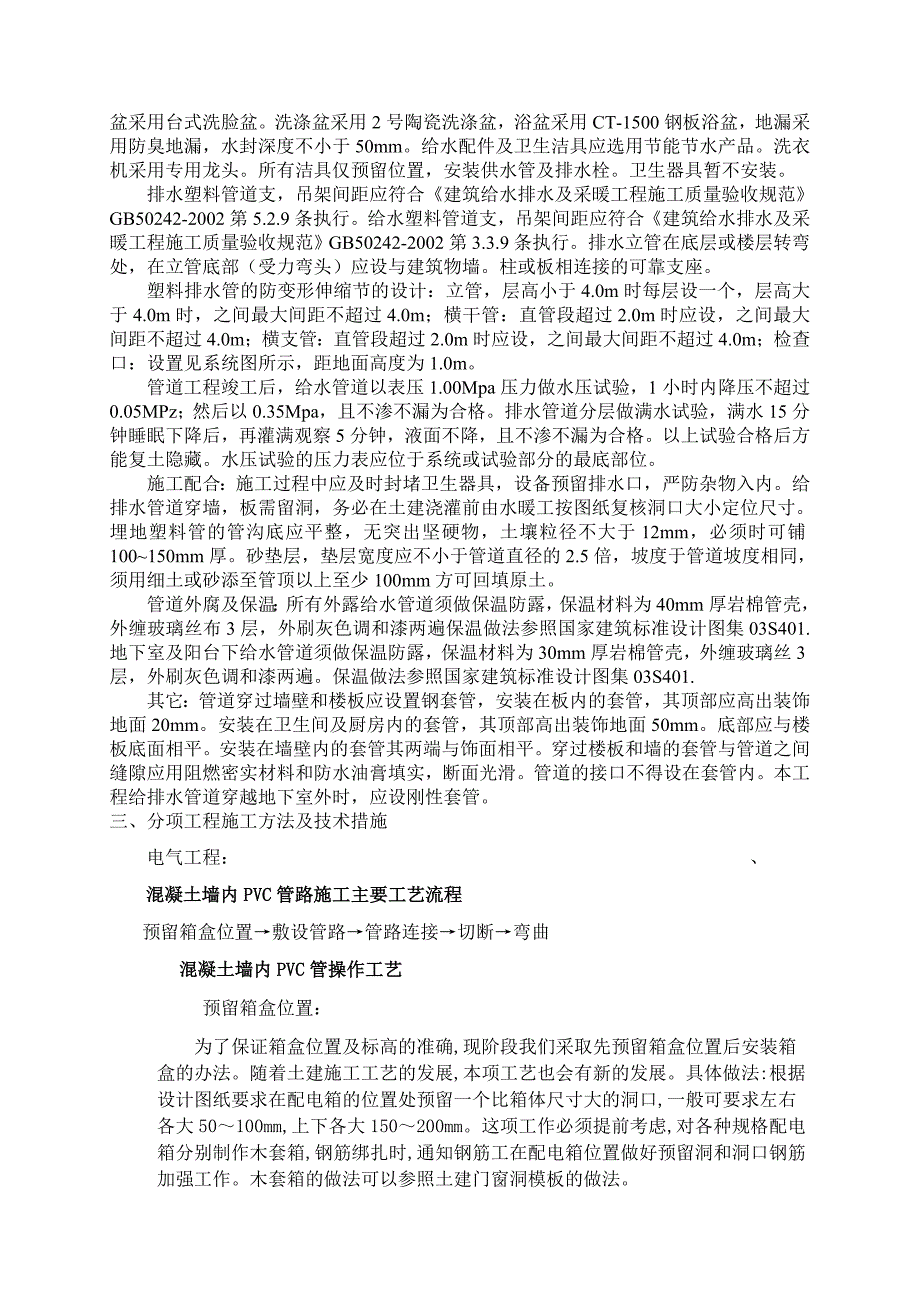

江苏某砖混结构住宅楼水电施工组织设计.doc_第4页
第4页 / 共23页
江苏某砖混结构住宅楼水电施工组织设计.doc_第5页
第5页 / 共23页
江苏某砖混结构住宅楼水电施工组织设计.doc_第6页
第6页 / 共23页
江苏某砖混结构住宅楼水电施工组织设计.doc_第7页
第7页 / 共23页
江苏某砖混结构住宅楼水电施工组织设计.doc_第8页
第8页 / 共23页
江苏某砖混结构住宅楼水电施工组织设计.doc_第9页
第9页 / 共23页
江苏某砖混结构住宅楼水电施工组织设计.doc_第10页
第10页 / 共23页
亲,该文档总共23页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《江苏某砖混结构住宅楼水电施工组织设计.doc》由会员分享,可在线阅读,更多相关《江苏某砖混结构住宅楼水电施工组织设计.doc(23页珍藏版)》请在第壹文秘上搜索。

1、水电施工组织设计一.工程概况:本工程为某某市某某弯15#住宅楼,主体六层,地下一层,建筑高度为19.050米,建筑面积为6900平方米。砖混结构、现浇混凝土楼板。本工程属于普通住宅建筑。二.工程特点:1、电气照明工程,本工程为三级负荷。每户供电负荷为单相8KW。供电电源为三相四线380/220V,50HZ。进线予埋RC80管,进线入楼处穿钢管保护 ,所穿钢管应超出建筑物散水坡100mm,埋深0.7m。每户设单相电度表,集中设在首层电表箱内。配电箱按图选用定型产品,总表箱在底层楼层间距地1.4m或上口贴顶板梁暗装,用户分箱距地1.8m暗装,等电位联接箱紧贴电表箱下口暗装。除图中注明外,均采用BV

2、500,2.5mm2,铜塑线穿PVC电线管暗敷设,图中斜线表示导线根数,未画者为两根导线,相应穿管管径2根为PC16,3根PC20,4-6根为PC25,照明与安装高度在1.5m以上的插座回路沿各层顶板及墙内暗敷,空调柜机及普通插座回路沿各层地板及墙内暗敷,各类导线(L1,L2,L3,N,PE)颜色应符合相关规范要求。所有配电箱应分别设有N线及PE线端子。本工程接地保护型式为TNCS,采用联合接地方式,进户处PEN线重复接地,设专用PE线,利用建筑物基础底梁上的上下两层主筋通长焊接形成接地极。凡正常不带电的金属设备外壳、进出建筑物的金属管、插座接地极、电缆护铠等均应可靠接地。本工程防雷接电气设备

3、的保护接地等接地共用统一接地极,要求接地电阻不大于1欧姆,实测不满足要求时,增设人工接地极。联合接地做法参见防雷与接地安装(03D50114)第23页。本工程在电源进户处做总等电位联接,总等电位板有紫铜板制成,应将建筑物内保护干线、设备、进线总管等进行联结,总等电位联结线采用BV-1X25mm-PV20,总等电位联结均采用等电位卡子,禁止在金属管道上焊接。卫生间做局部等电位联接。局部等电位箱暗装,底边距地0.5m。将卫生间内所有金属构件及插座PE联结。具体做法参加国标图集等电位联结安装02D501-2第16页。经计算,本工程年预计雷击次数为0.0817次,按建筑物防雷设计规范规定,应按三类防雷

4、要求设计。(a)、在屋顶屋脊、排水檐口设10热镀锌圆钢作避雷带;屋顶避雷带连接线网格不大于20m20m或24m16m。支柱为-254热镀锌扁钢,高150mm,间距1m。与避雷带卡接。利用建筑物钢筋混凝土柱子或剪力墙内两根16以上主筋通长焊接作为引下线,引下线平均间距不大于25m。所有外墙引下线在室外地面下1m处引出根12热镀锌圆钢,圆钢伸出室外,距外墙皮的距离不小于1m,接地电阻达不到要求时,补做人工接地极。(b)、引下线上端与避雷带焊接,下端与接地极焊接。建筑物四角的外墙想引下线在室外地面上1.5m处设测试卡子。室外接地凡焊接处均应刷沥青防腐。(c)、凡突出屋面之金属部件均须与避雷带可靠连接

5、。(d)、避雷带与建筑地梁钢筋焊接,并与电气设备接地装置连接。(e)、过电压保护,在电表箱内装第一级电涌保护器(SPD);有线电视系统引入端、电话引入端等处设过电压保护装置。基础钢筋及柱筋与接地系统连接参见建筑物防雷设施安装(99D501-1)。线过伸缩缝或沉降缝安装见住宅小区建设电气设计与施工(03D601)92页。电话分线箱距地1.5m暗装。进线采用HYA型电缆穿RC管埋地0.8m引入总分线箱。户内线采用RVB-2X0.5穿PC16管在地板及墙内暗敷。每户设一路进线,与网络共用分线箱。电视中间分支箱距地1.5m暗装,进线采用SYWY-75-9型同轴电缆穿RC管埋地0.8m引入;分支线路采用

6、SYWY-75-5同轴电缆穿PC管在地板及墙内暗敷。单根穿PC20.两根穿PC25.用户终端电平为:735dB。户内分配器暗装于家居综合布线箱内。本工程综合布线系统只设计楼内部分,建筑群子系统以及与电话的连接有总图设计。每单元在每层楼梯间设一只配线箱,与电话系统共用,每户设一路4对5类非屏蔽双绞线,在客厅及书房(卧室)设一只信息插座。分支线路均穿PC20管在地板及墙内暗敷。单元干线电缆或光缆,穿RC管埋地0.8m引入。智能光电转换箱电源引自电表箱公共电源。主机在单元防盗门上距地1.5m嵌装,应急电源箱1.8m明装。预留洞尺寸为:280220125。每户分机距地1.3m明装,每户线盒为:86H5

7、0AP86ZD。在分机下方距地1.5m暗装。每层分线箱距地1.5m暗装,与电视系统共用。进出地下室外墙的管线应做好防水处理。不穿导线的配管应穿入钢丝引线。当线路超过规范规定的长度时,请施工单位根据现场情况加设接线盒。本工程电表箱,弱电箱等箱体之具体安装位置参照土建专业图纸,如有不详处,须与土建专业协商后,方可施工。凡低于1.8m的插座均必须为安全防护型。接地线(PE线)在插座间不得串联连接。凡低于2.4m及I类灯具均应增设pe保护线。地下室采用有接地保护紧凑型防护灯具。本设计文件需报县级以上政府主管部门或其他有关部门审查批准后,方可用于施工。施工单位必须按照工程设计图纸和施工技术标准施工不得擅

8、自修改工程设计。金属导管严禁对口熔焊连接,镀锌和壁厚小于2mm的钢导管不得套管熔焊连接。本工程所选设备、材料必须具有国家级检测中心的检测合格证书(3C认证);必须满足与产品相关的国家标准,供电产品、消防产品应具有入网许可证。本工程未详之处参见国家现行的相关规范、标准、图集或设计院协商解决。全部工程安装应符合建筑电气工程施工质量验收规范(GB50303-2002)。本工程强弱电插座及插座敷设线路与浴缸外边缘的水平距离不应小于0.6m。当管道施工及导线敷设完毕后,均需对所有预留洞用防火材料进行防火封堵。施工安全应遵守施工现场临时用电安全技术规范(JGJ46-88)。2、给排水工程本工程供水方式为:

9、由市政管网供水,供水压力为:0.25Mpa。本工程高日生活用水量为:63.00M/d,最大小时生活用水量为:6.6 M/h,最高日生活排水量为56.70 M/d,最大小时生活排水量为:5.95 M/h。本工程标高尺寸以米计,其它尺寸均以毫米计。建筑物尺寸以建筑图为准,图中所标注高:给水管标高为管中心标高,排水管标高为管内底标高。本住宅楼火灾危险级别为轻危险,火灾种类为A类,灭火器最大保护距离为25m。每个配置点设2瓶3kg的手提式磷酸铵盐干粉灭火器,设于地下室和各层楼梯平台处。本工程冷水管道采用压力等级为1.25Mpa的PP-R塑料给水管,热熔连接。排水管及冷凝水管采用UPVC聚氯乙烯塑料排水

10、管,粘接,靠近卧室卫生间内的排水管采用UPUC聚氯乙烯塑料螺旋消音排水管,粘接,安装时应严格按照建筑排水硬聚氯乙烯管道工程技术规程(CJJ/T29-98)执行。所有管材均应满足现行标准要求,本工程所有标注均为公称直径,与塑料管对照详水施1中对照关系表。本工程生活给水管以i0.002坡向水表或泄水口,排水管道卫生间横支管坡度为:0.026。排水横干管管道坡度为:DN50 i=0.025:DN75 i=0.020:DN100 i=0.015:DN150 i=0.010。排水管道的横管与立管的连接,采用45度三通和90度斜三通,排水立管与排出管端部的连接,采用两个45度弯头连接。本工程卫生设备安装参

11、照99S304图集进行。大便器采用低水箱坐式大便器。洗脸盆采用台式洗脸盆。洗涤盆采用2号陶瓷洗涤盆,浴盆采用CT-1500钢板浴盆,地漏采用防臭地漏,水封深度不小于50mm。给水配件及卫生洁具应选用节能节水产品。洗衣机采用专用龙头。所有洁具仅预留位置,安装供水管及排水栓。卫生器具暂不安装。排水塑料管道支,吊架间距应符合建筑给水排水及采暖工程施工质量验收规范GB50242-2002第5.2.9条执行。给水塑料管道支,吊架间距应符合建筑给水排水及采暖工程施工质量验收规范GB50242-2002第3.3.9条执行。排水立管在底层或楼层转弯处,在立管底部(受力弯头)应设与建筑物墙。柱或板相连接的可靠支

12、座。塑料排水管的防变形伸缩节的设计:立管,层高小于4.0m时每层设一个,层高大于4.0m时,之间最大间距不超过4.0m;横干管:直管段超过2.0m时应设,之间最大间距不超过4.0m;横支管:直管段超过2.0m时应设,之间最大间距不超过4.0m;检查口:设置见系统图所示,距地面高度为1.0m。管道工程竣工后,给水管道以表压1.00Mpa压力做水压试验,1小时内降压不超过0.05MPz;然后以0.35Mpa,且不渗不漏为合格。排水管道分层做满水试验,满水15分钟睡眠下降后,再灌满观察5分钟,液面不降,且不渗不漏为合格。以上试验合格后方能复土隐藏。水压试验的压力表应位于系统或试验部分的最底部位。施工

13、配合:施工过程中应及时封堵卫生器具,设备预留排水口,严防杂物入内。给排水管道穿墙,板需留洞,务必在土建浇灌前由水暖工按图纸复核洞口大小定位尺寸。埋地塑料管的管沟底应平整,无突出坚硬物,土壤粒径不大于12mm,必须时可铺100150mm厚。砂垫层,垫层宽度应不小于管道直径的2.5倍,坡度于管道坡度相同,须用细土或砂添至管顶以上至少100mm方可回填原土。管道外腐及保温:所有外露给水管道须做保温防露,保温材料为40mm厚岩棉管壳,外缠玻璃丝布3层,外刷灰色调和漆两遍保温做法参照国家建筑标准设计图集03S401.地下室及阳台下给水管道须做保温防露,保温材料为30mm厚岩棉管壳,外缠玻璃丝3层,外刷灰

14、色调和漆两遍。保温做法参照国家建筑标准设计图集03S401.其它:管道穿过墙壁和楼板应设置钢套管,安装在板内的套管,其顶部应高出装饰地面20mm。安装在卫生间及厨房内的套管,其顶部高出装饰地面50mm。底部应与楼板底面相平。安装在墙壁内的套管其两端与饰面相平。穿过楼板和墙的套管与管道之间缝隙应用阻燃密实材料和防水油膏填实,断面光滑。管道的接口不得设在套管内。本工程给排水管道穿越地下室外时,应设刚性套管。三、分项工程施工方法及技术措施电气工程: 、混凝土墙内PVC管路施工主要工艺流程预留箱盒位置敷设管路管路连接切断弯曲混凝土墙内PVC管操作工艺预留箱盒位置:为了保证箱盒位置及标高的准确,现阶段我

15、们采取先预留箱盒位置后安装箱盒的办法。随着土建施工工艺的发展,本项工艺也会有新的发展。具体做法:根据设计图纸要求在配电箱的位置处预留一个比箱体尺寸大的洞口,一般可要求左右各大50100mm,上下各大150200mm。这项工作必须提前考虑,对各种规格配电箱分别制作木套箱,钢筋绑扎时,通知钢筋工在配电箱位置做好预留洞和洞口钢筋加强工作。木套箱的做法可以参照土建门窗洞模板的做法。施工中固定在所需要的位置。PVC管要插入木套箱或聚苯板中,管路排列要严格按照进人配电箱或盒的要求,管口必须封堵严密,以免灰浆渗入造成管路堵塞。敷设管路:管路必须敷设在钢筋网内侧,分两种情况,第一种是从楼地面内引出的管路,第二

16、种是从墙上箱盒向外引的管路。对于从楼地面内引出的管路,应在土建楼层放线后及时检查,对超出墙体线的管路,要及时进行处理,如果是根部超出,必须进行剔凿然后重新接管,如果是上部超出墙体线只需将其扳正,但要注意不能用力过猛,避免管路拆断或变形。对于从墙上箱盒向外引的管路,必须从木套箱或聚苯板中引出,并连按牢固紧密。为了避免混凝土浇捣时的冲击,竖向管路应沿竖筋绑扎固定,横向管路沿水平筋固定,并绑扎在水平筋的下侧。需要进入楼板的管路伸出墙体后与钢筋固定,管日必须封堵严密,可以采用管堵封堵或将管折回头并绑扎的办法。管路连接包括管路与管路的连接和管路与箱盒的连接两种情况:管路与管路的连接:使用与管路配套的套管和专用粘接剂。连接前注意首先要
