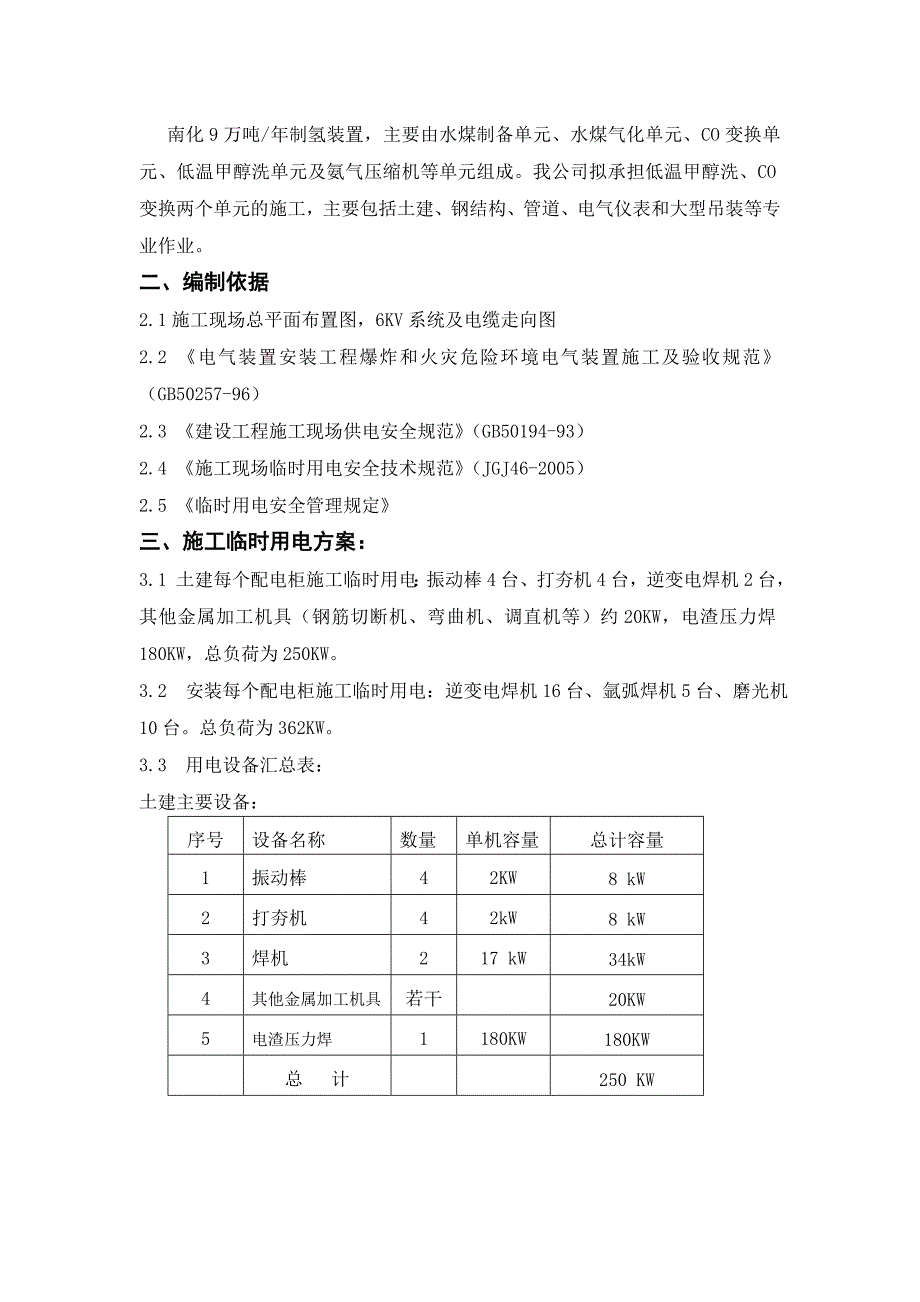

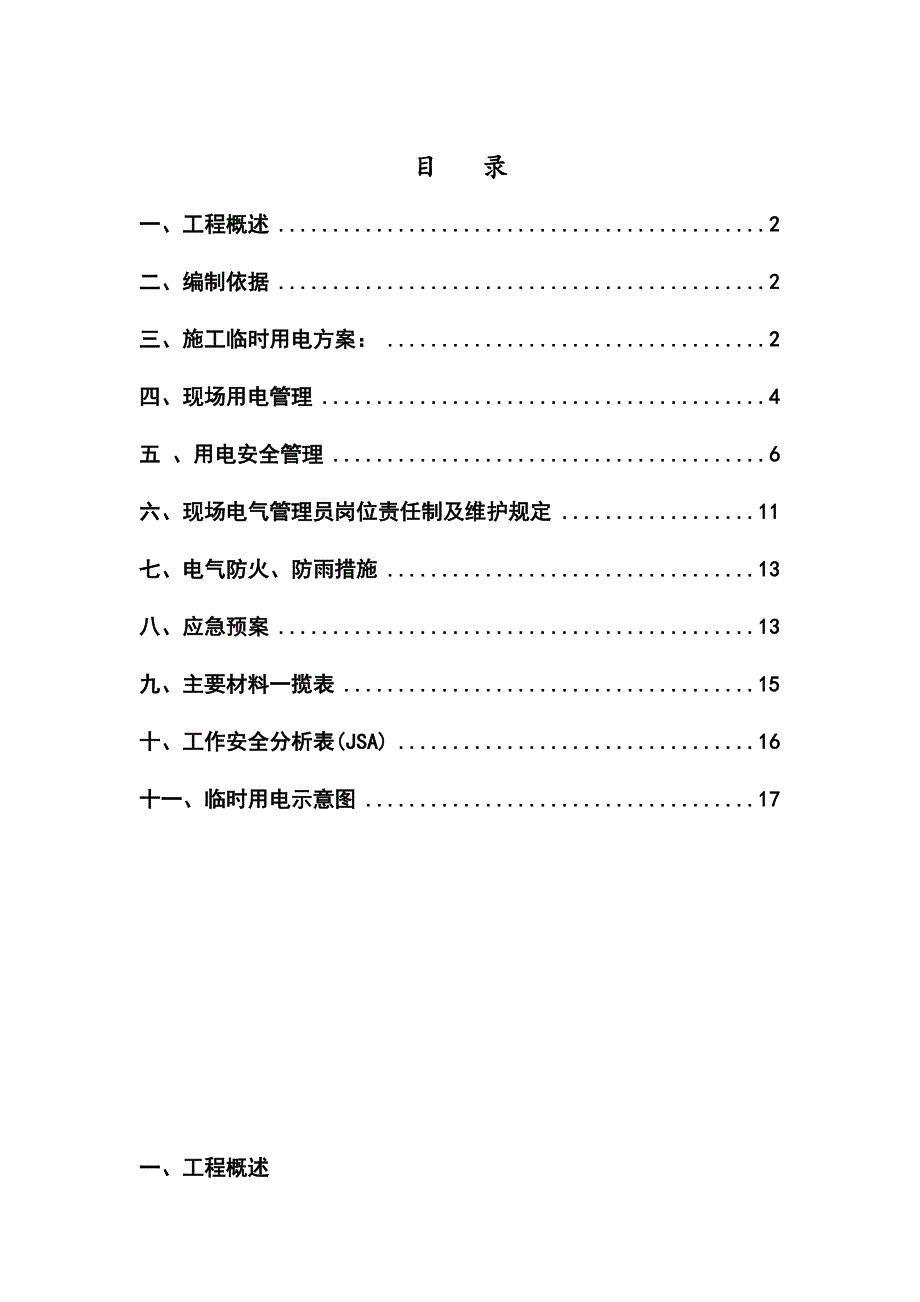

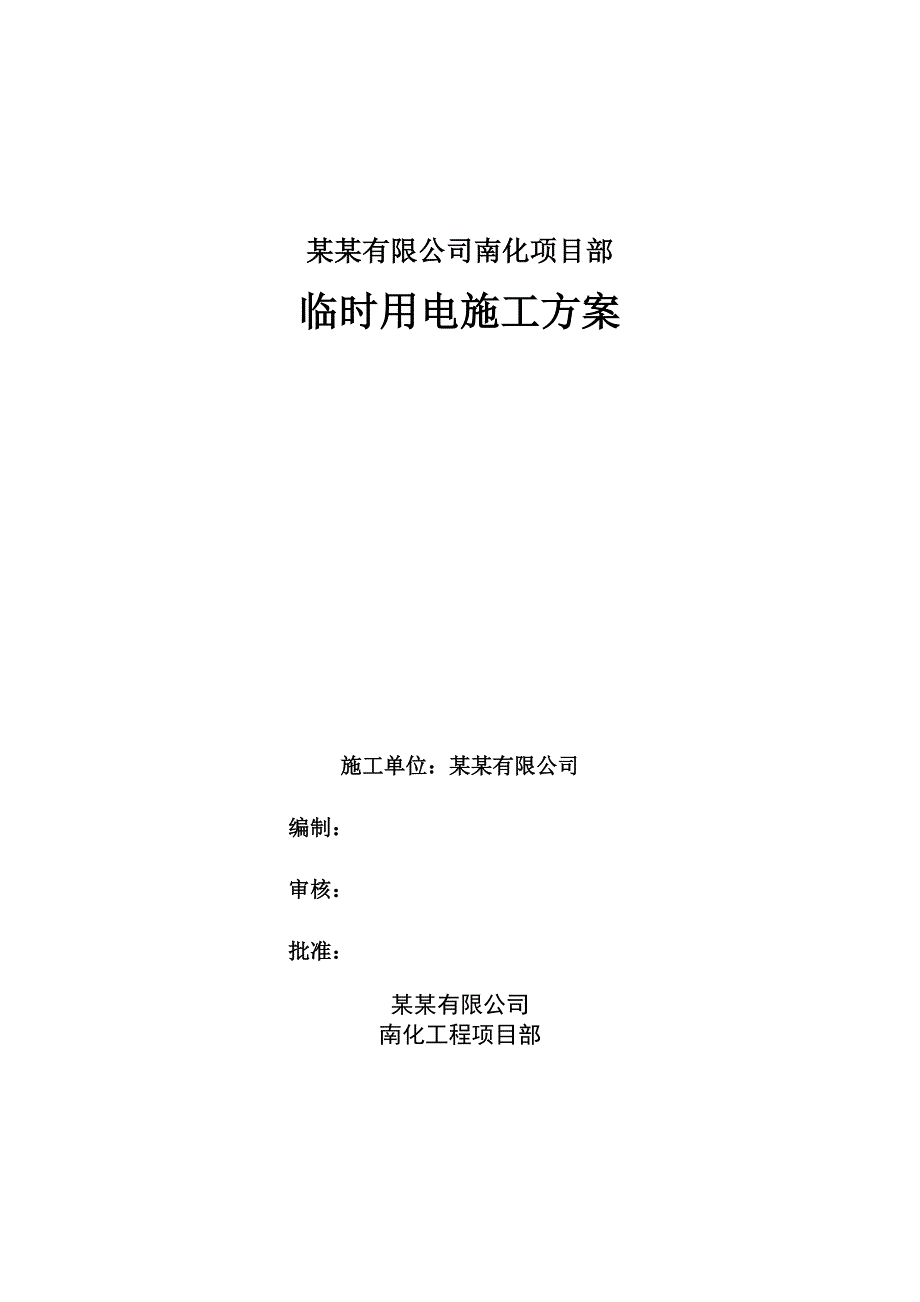

1、某某有限公司南化项目部临时用电施工方案施工单位：某某有限公司 编制：审核：批准：某某有限公司南化工程项目部目 录一、工程概述2二、编制依据2三、施工临时用电方案：2四、现场用电管理4五 、用电安全管理6六、现场电气管理员岗位责任制及维护规定11七、电气防火、防雨措施13八、应急预案13九、主要材料一揽表15十、工作安全分析表(JSA)16十一、临时用电示意图17 一、工程概述南化9万吨/年制氢装置，主要由水煤制备单元、水煤气化单元、CO变换单元、低温甲醇洗单元及氨气压缩机等单元组成。我公司拟承担低温甲醇洗、CO变换两个单元的施工，主要包括土建、钢结构、管道、电气仪表和大型吊装等专业作业。二、编
2、制依据2.1施工现场总平面布置图，6KV系统及电缆走向图2.2 电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范 （GB50257-96）2.3 建设工程施工现场供电安全规范（GB50194-93）2.4 施工现场临时用电安全技术规范（JGJ46-2005）2.5 临时用电安全管理规定三、施工临时用电方案：3.1 土建每个配电柜施工临时用电：振动棒4台、打夯机4台，逆变电焊机2台，其他金属加工机具（钢筋切断机、弯曲机、调直机等）约20KW，电渣压力焊180KW，总负荷为250KW。3.2 安装每个配电柜施工临时用电：逆变电焊机16台、氩弧焊机5台、磨光机10台。总负荷为362KW。3.
3、3 用电设备汇总表：土建主要设备：序号设备名称数量单机容量总计容量1振动棒42KW8 kW2打夯机42kW8 kW3焊机217 kW34kW4其他金属加工机具若干20KW5电渣压力焊1180KW180KW 总 计250 KW安装主要设备：序号设备名称数量单机容量总计容量1逆变电焊机1617KW272 kW2氩弧焊机515kW75 kW3磨光机101.5 KW15 KW总 计 362kW3.4 计算公式：3.4.1查用电设备组的需用系数及固定值：1焊机取kd=0.35 cos=0.65 tg=1.33有功负荷：P焊机=kd X P = 0.35 X （16X17+5X15）= 121.5 KW视
4、在负荷：S焊机=P/cos = 121.5 /0.65= 186.8 KvA2磨光机：cos= 0.8 S= 6 KvA3总电流计算： P1000 （186.8+6 ）1000 Ij= = - = 293 A 3U 1.7323803.4.2根据上面计算，查阅直接敷设在地中的低压绝缘电缆的安全载流量对照表，考虑到设备瞬间启动电流方式，选用电缆截面积大于VV22-3*120+2*70以上电缆，土壤热度系数范围内最低允许载流量为263 A。3.4.3本着节约、经济、适用的原则，现场一次盘设置由箱变引出两路至少为400A动力箱（试业主能提供箱变回路情况而定，本方案暂以400A为标准），以箱变位置为中
5、心点延伸，依次串接布设4块四回路动力盘（电箱间距较大，直线间距超过200米），下一级动力箱总电缆不得大于上一级动力箱分回路额定电流。3.4.4动力箱设置兼顾其他专业及施工单位需求，同时兼顾各专业、流程同步进行施工，因此电源设置为一次性投入，整体交工完前无法拆除或循环施工。3.4.5动力箱及电缆选型以整个施工周期和施工计划为准，以现场较大负荷设备（电渣压力焊）为主，同时考虑用电设备（土建设备及安装设备）同步作业，电源设置必须满足大面积施工用电需求； 3.4.6如业主能提供800A或630A接头，则一次盘设定为总控800A或630A动力箱，下一级动力箱则为400A动力箱；如仅能提供400A接头，则
6、下一级动力箱相应设置为200A总控动力箱，如不能保证电渣压力焊施工电流要求，则对二次动力箱内做相应调整，保证电渣压力焊施工正常进行后再恢复原貌，因此二次动力箱铜芯电缆截面积不得低于120mm2 。3.5 施工用电设置方案：3.5.1 整个施工现场电源点铺设原则：以施工现场和预制场管廊中心位置设置一级总配电箱1台，以此中心两边设置低压盘进行全范围覆盖；3.5.2 箱变引入点：从合成低压变电所引出一条100m左右电缆，沿着高空管廊到达一级配电箱；3.5.3 可协调南化建铺设的动力盘，前提是按照施工总容量进行设计施工动力盘，如其仅考虑自行施工用电量，则我方需重新布设新的动力盘；3.5.4 低压电缆铺
7、设沿着施工现场西侧临时道路平行南北铺设； 四、现场用电管理4.1安全用电管理组织机构项目经理 李令楼常务经理 胡现治HSE经理 张震维修组/电工 HSE 管理组 戴剑彬施工层4.2临时用电管理程序 4.2.1编制临时施工用电方案并经过批准后实施。4.2.2向业主申请现场的临时用电，接业主通知后实施临时用电；4.2.3从业主配电柜接线工作由业主维护电工进行；4.2.4配电柜、电缆施工结束后，由业主检查合格后，由业主送电。业主配电柜由业主维修人员维护。从业主馈出电缆及配电柜由使用单位自行维护。4.2.5严禁非维护电工拆装电气设备，严禁乱拉乱接电源；4.2.6配电柜和现场的开关箱、开关柜应加锁；由专
8、职电工进行检查并贴上合格标签。方可再使用。4.2.7电气设备的明显部位应设警示标语；4.2.8接地装置在使用前进行检查，并每月进行一次检查。4.2.9 现场的大型设备、大型机具等，由专人进行维护和管理。4.2.10电气设备每天进行一次常规检查。4.2.11电器设备每月进行一次包括详细的检查。（按照电器设备检查表进行）五 、用电安全管理5.1防雷与接地5.1.1施工现场专用的中性点直接接地的电力线路中必须采用TN-S接零保护系统5.1.2电器设备的金属外壳必须与专用保护零线连接。专用保护零线应由工作接地线、配电室的零线或第一级漏电保护器电源侧的零线引出；5.1.3保护零线的截面，不小于工作零线的
9、截面，同时必须满足机械强度的要求；5.1.4接零保护应符合下列规定：5.1.4.1接引至电气设备的工作零线与保护零线必须分开，保护零线上严禁装设开关和熔断器；5.1.4.2保护零线和相线的材质应相同，保护零线的最小截面应符合有关规定；5.1.4.3接引至移动式电动工具或手持式电动工具的保护零线必须采用铜芯软线，其截面不应小于相线的1/3，且不得小于1.5mm2；5.1.4.4用电设备的保护地线或保护零线应并联接地，严禁串联接地或接零。5.1.4.5保护地线或保护零线应采用焊接、压接、螺栓连接或其他可靠方法连接。5.1.5防雷保护，施工现场和临时生活区的高度在20M以及上的塔吊、井子架、脚手架、
10、正在施工的建筑物、均应装设防雷保护。5.2常用电器设备安全管理5.2.1一般规定5.2.1.1常用的电器设备应符合现行国家标准的规定，并应有合格证、设备应有铭牌。5.2.1.2使用中的电器设备应保持完好的工作状态，禁止带故障运行。5.2.1.3电气设备不得超铭牌运行。5.2.1.4固定式电器设备应标志齐全。5.2.1.5用电设备的漏电保护器电流为30mA，动作电流小于0.1S5.2.2配电柜和开关箱使用规定5.2.2.1配电柜和开关箱应安装牢固，便于操作和维修。5.2.2.2落地安装的配电柜和开关箱，设置地点应平坦并高出地面，其附近不得堆放杂物。5.2.2.3配电柜和开关箱的进线口和出线口宜设
11、在箱的下面或侧面，电源的引出线应穿管并设防水弯头。5.2.2.4配电柜、开关箱内的导线应绝缘良好、排列整齐、固定牢固、导线端子用线鼻子和配电柜螺栓连接。5.2.2.5具有三个回路以上的配电柜应设总开关及分路开关。5.2.2.6配电柜、开关箱内安装的接触器、开关等电气设备，应动作灵活，接触良好可靠，接头没有严重的烧蚀现象。5.2.2.7严禁家用电器设备在现场使用。5.2.3漏电保护器使用规定5.2.3.1所有电器设备的金属壳必须可靠接零保护，且必须接有二级漏电保护器。5.2.3.2漏电保护器必须选用国家级的认证合格产品。5.2.3.3选择一级(直接接单台设备)漏电保护器的漏电动作电流值为小于30
12、mA，漏电动作时问小于O.1秒。5.2.3.4选择二级(分配电柜内控制开关箱)漏电保护器的漏电动作电流值一般为30mA(或不小于电气线路和设备本身的正常泄漏电流之和最大值的二倍)，漏电动作时问为小于O.1秒。5.2.3.5特殊场所(金属容器内、潮湿、狭窄作业面等)使用手动工具其漏电动作电流值为小于15mA，漏电动作时间为小于O.1秒。 5.2.3.6保护线路设备为单相时应选择二级式，三相时应选择三极，三相又有单相时可选择三级四线或四极的漏电保护器。5.2.3.7二级、三级漏电保护器，工作零线应通过其中接线，保护零线不应接入漏电保护器。5.2.3.8在采用安全电压的场所，不得用漏电保护器代替使用
13、。5.2.3.9漏电保护器运行后每周检查一次试验按钮，雷雨季节适当增加检查次数。5.2.3.10漏电保护器应定期(一年)做常规特性试验一次。5.2.4用电机具5.2.4.1移动式/手动式电动工具5.2.4.1.1手持式电动工具的管理、使用等应符合现行国家标准手持式电动工具管理、使用、检查和维修安全技术规程的规定；长期停用或新领用的移动式电动工具和手持式电动工具在使用前应由电工进行检查，并测定绝缘电阻。检查后对所检查的工具需贴上检查合格的标签，并做好记录。5.2.4.1.2移动式/手动式电动工具通电前应做好保护接地或保护接零；5.2.4.1.3移动式/手动式电动工具应加装单独的电源开关进行保护，
14、严禁一台开关接多台电动设备；5.2.4.1.4移动式/手动式电动工具应加装高灵敏度的漏电保护器；5.2.4.1.5移动式/手动式电动工具需要移动时，不得手提电源线或转动部分；5.2.4.2、电焊机5.2.4.2.1根据施工要求，电焊机宜按区域或标高层集中设置；5.2.4.2.2布置在室外的电焊机应设置在干燥场所，并设防雨棚遮蔽；5.2.4.2.3电焊机的外壳应可靠接地，不得多台串联接地；5.2.4.2.4电焊机各线圈对电焊机外壳的热态绝缘电阻不得小于0.4M；5.2.4.2.5电焊机的一次侧的电源线必须绝缘良好，不得随地拖拉，其长度不宜大于5m；5.2.4.2.6电焊机的电源开关应单独设置；5.2.4.2.7电焊把钳的绝缘必须良好。5.2.4.3电焊机房及焊条烘干室设置要求5.2.4.3.1焊机房进、出线口必须有护套保护，避免电缆接触金属尖锐断口，电缆不应承受外力。5.2.4.3.2供电必须实行五线制，棚内设置保护零母线带，设备采用并联保护接零，并与棚子本身可靠连接。5.2.4.3.3房内设置电源总开关，装设二级漏电保护。5.2.4
