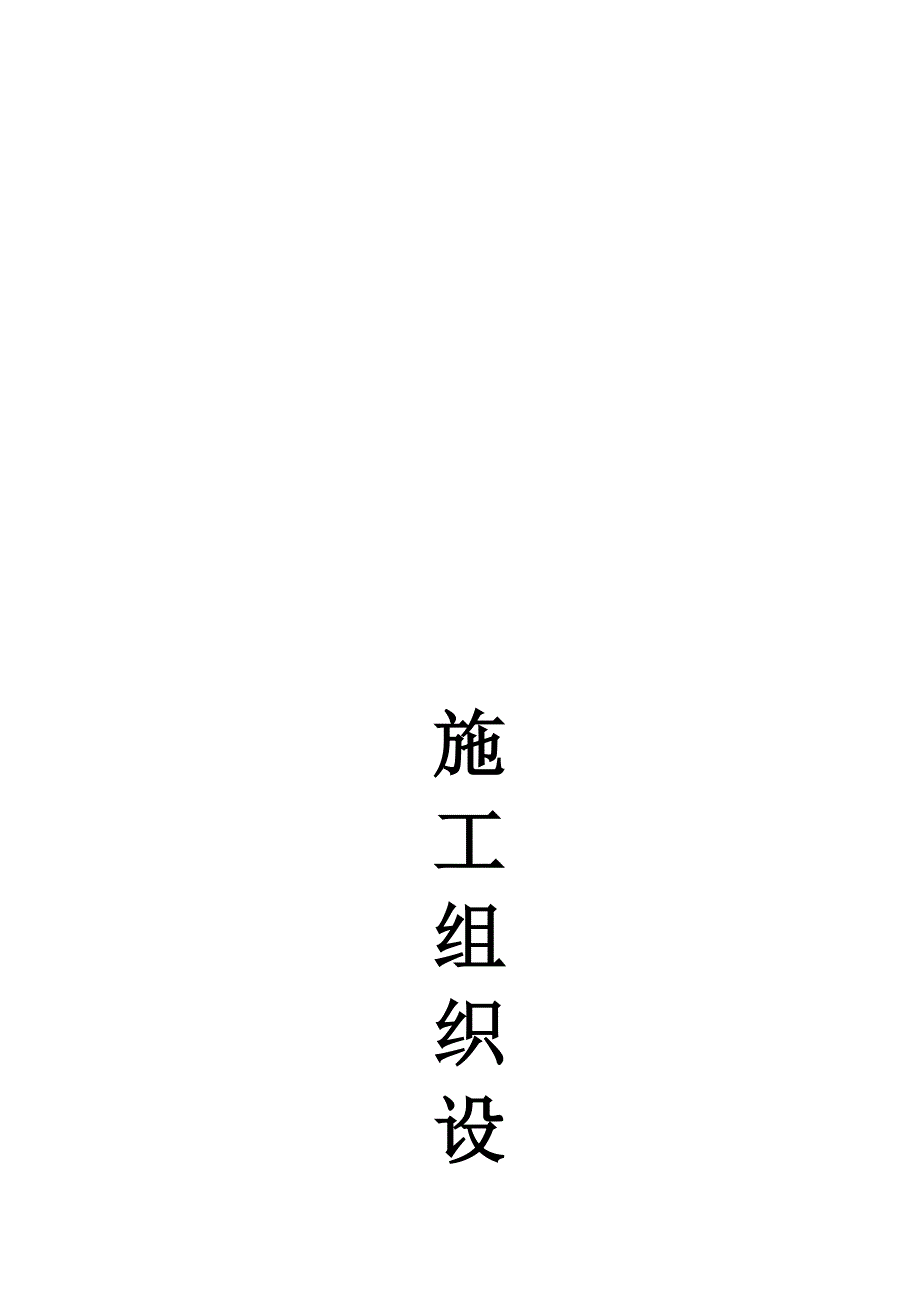

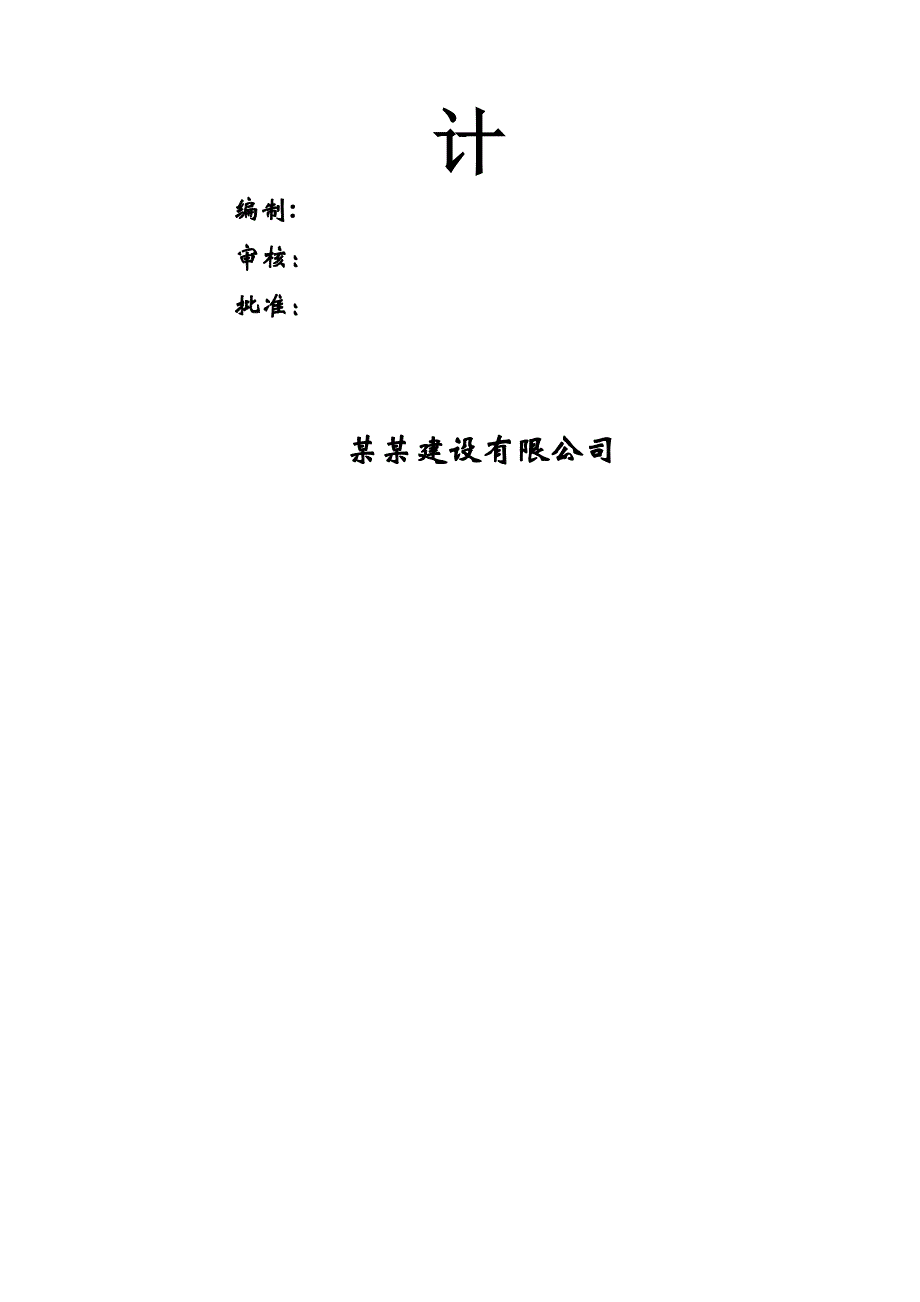

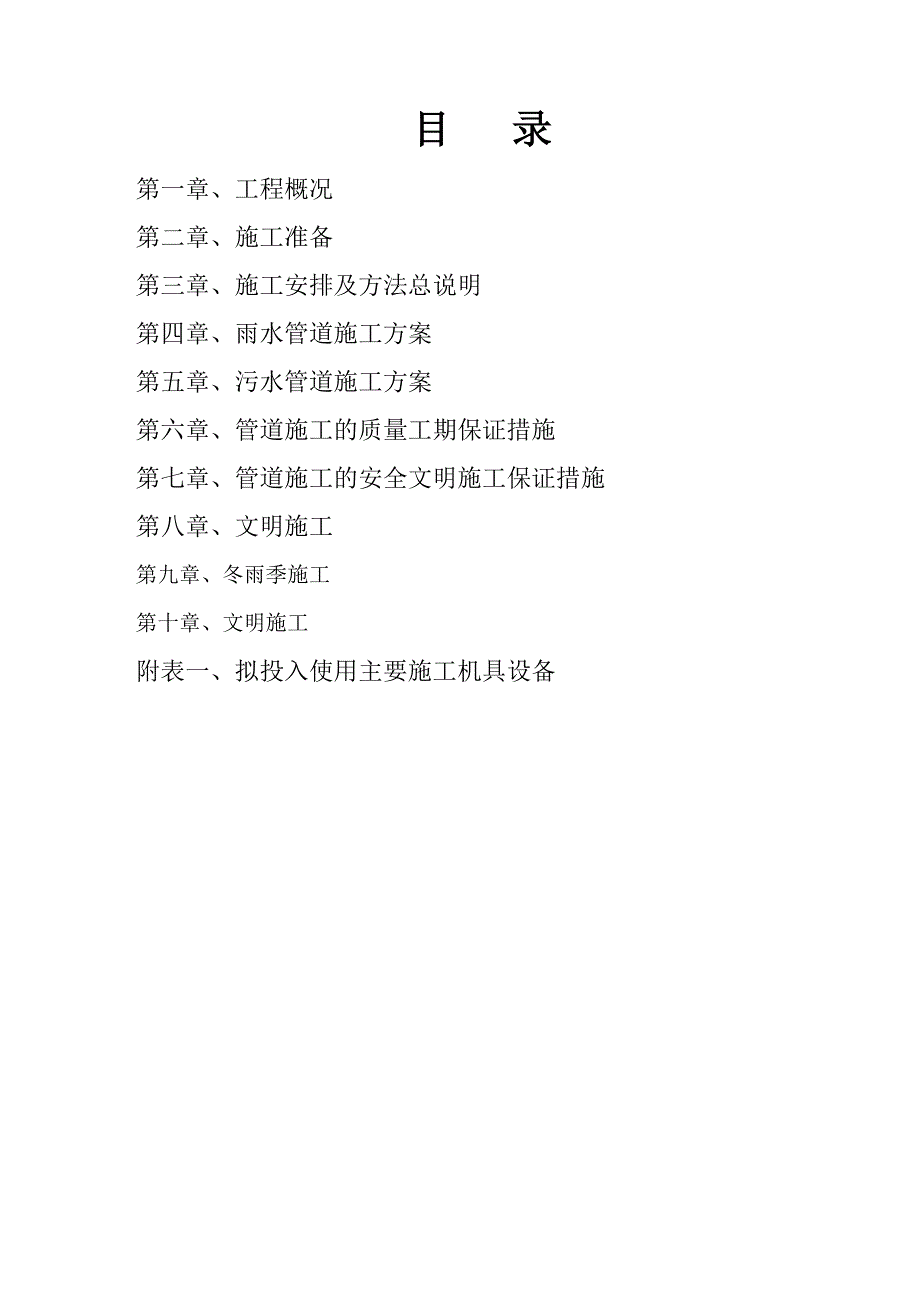

1、 施 工 组 织 设 计 编制: 审核： 批准：某某建设有限公司目 录第一章、工程概况第二章、施工准备第三章、施工安排及方法总说明第四章、雨水管道施工方案第五章、污水管道施工方案第六章、管道施工的质量工期保证措施第七章、管道施工的安全文明施工保证措施第八章、文明施工第九章、冬雨季施工第十章、文明施工附表一、拟投入使用主要施工机具设备第一章、工程概况本工程名称为中国（宜兴）国际环保科技数码城二期，位于宜兴市，建设单位宜兴海逸投资有限公司。本建筑耐火等级为二级。民用建筑按使用性质，火灾危险性等分类为二类。本工程设计标高0.000相当于测量标高珠江高程。建筑高度为8.6m，建筑物总层数2层。第二章、
2、施工准备一、施工准备由于路线较长，工期较紧，需要做好充足的施工准备。1.1、施工队伍进场后，必须先进行场地的整理，及时进行测量放样，准确放出管道布置的轴线和沟槽开挖的边线。机械设备与材料可以从老果公路、果园路等通过施工便道运进工地。1.2、落实管道供应厂家，进行认真考查和认可，选定供应厂商，在保证质量的前提下，要求其具备足够的日生产能力，保证供应，满足施工进度要求。1.3、雨污水管道施工所需的材料设备必须准备齐全，要满足规范设计要求。1.4、管道施工前进行认真的技术质量安全交底，分工明确，责任到人。第三章、施工安排及方法总说明条件具备后，尽早开始形成工作面，须先进行一段试验段的施工，得出经验数
3、据，以指导后续施工。根据总体进度计划要求，我部在该段安排两个雨污水管道施工队伍，每个施工队必须有23个作业面，形成流水作业，以保证施工进度。由于雨水管埋置深度较浅，一般都在1.0m2.0m之间，管道沟槽采用挖掘机放坡开挖，在沟槽里设置排水槽、集水井，用水泵抽水排除积水，以保持沟槽干燥。对于同盛大道两港大道交叉口处局部埋深大于2.0m的雨水管道施工时，可采用浅层井点法降水，然后开挖沟槽，沟槽采用挡土板和顶撑进行支护。对于污水管道的施工，由于埋深较深，先将表土（粘性土）挖除一层（1.5m左右），有效降低沟槽深度，然后进行井点降水，打设挡土板桩，然后开挖沟槽，采用23道顶撑支护，铺设管道。施工顺序：
4、先高架桥段后道路段，先横向后纵向，交叉处先污水后雨水，先深后浅，形成流水作业，以保证施工的连续性和施工进度。第四章、雨水管道施工方案雨水管道施工：1、连接集水井与检查井的之冠采用DN225双臂波纹管，环刚度不小于8KN/M，在进行管道施工时，应合理安排好各类管道施工顺序并主力管道交叉处理，以免影响工程进度。2、排水管施工时，必须做好饥渴男排水及支撑，管道铺设完成后建议进行闭水试验，回填土必须带砌体达到强度要求后方可进行，土方回填按规定的分层进行，回填土一般施工素土，不得使用淤泥及腐殖土回填。3.1、雨水管道施工工艺流程测量放线 沟槽挖土和支护（局部先进行浅层井点降水） 管道基础施工 铺设管道
5、砖砌窨井 管道坞膀 沟槽回填3.2、测量放线根据设计图，测设管道中心线和井中心位置，设立中心桩。管道中心线和井中心位置须经监理复核。根据施工管道直径大小，按规定的沟槽宽定出边线，开挖前用白粉划线来控制，在沟槽外窨井位置的两侧设置控制桩，并记录两桩至窨井中心的距离，以备校核。3.3、沟槽开挖和支护及排水设施雨水管的埋深较浅，管道埋深一般在1.5米2.5米左右。该地区土质情况：上层为素填土，以粘性土为主，局部为粉土，土质松散。据此，雨水管的沟槽采用放坡开挖，明排水施工。边坡1:1。沟槽用反铲挖掘机开挖，人工修坡，开挖时，应在设计槽底高程以上保留一定余量，避免超挖, 槽底以上20cm必须用人工修整底
6、面，槽底的松散土、淤泥、大石块等要及时清除，并保持沟槽干燥，两侧不进行边坡支护，修整好底面，立即进行基础施工。槽边堆土高度不宜高于1.5m（堆土边坡内侧按照1：1.5控制），在电杆、变压器附近堆土时其高度要考虑到距电线的安全距离，离槽边距离不得小于1.2m，施工机具设备停放离沟槽距离不得小于0.8m。管道沟槽开挖的深度一般在2m左右，采用明沟排水法进行施工排水，具体方法如下：在沟槽的开挖过程中，在槽底设置排水沟，将地表水或槽底、槽坡渗流出来的地下水汇集到槽底的排水沟内，然后通过排水沟流入集水井，再用水泵将水抽走，抽出的水直接排入附近排水明沟，以保持沟槽干燥。排水沟深度比沟槽底低0.2m，集水井
7、比排水沟低0.3m0.5m，并保持水流畅通。对于同盛大道两港大道交叉口处局部深度在3.04.5m，需先进行开挖，将表层1.5m的粘土挖除，上口宽度为15m左右，边坡为1：1.5，下层土基本上为粉细砂，然后在底面进行井点布置，根据管径大小，两排井点的布置宽度，一般在5.56.5m，井点管距坑壁不小于1m，间距为0.81.6m，滤管要埋在比槽底低0.91.2m处。井点降水23天后，进行沟槽开挖，边开挖边进行沟槽支护，支护采用组合钢撑板，其尺寸为厚66.4cm、宽1620cm，长34m，横向放置，竖撑采用2020cm木方，中间采用63.56mm钢管作为撑柱。详见下图。4.4、管道基础施工本工程管道基
8、础严格按照建设单位提供的规划总平面图及房屋给排水设计图要求进行施工。钢筋砼管道基础采用120度混凝土基础。在沟槽开挖完毕后，在槽口上方每隔20m或30m设置一个龙门板，基础施工前，必须及时复核高程样板标高，以控制挖土、垫层和基础面标高。龙门板必须稳定牢固，有一定刚度且不易变形，其顶部保持水平，用全站仪将中心位置测设在龙门板上并钉上中心钉，安装时在中心钉上系上锤球，确定中心位置，以中心线为准放出基础或垫层边线，如图所示。基础的底层土应人工挖除，修整槽底，如有超挖应用砾石砂或碎石等填实。 砼基础施工：砾石砂垫层上浇筑砼基础应按相应管道基础宽度安装侧向模板。基础定位于管道中心，拉线顺直。严格控制侧向
9、模板的位置。侧向模板应具有一定的强度和刚度，以便于装拆和周转使用，安装应缝隙紧密、支撑牢固，并符合结构尺寸要求，一般可选用木板或钢模，砼采用商品混凝土，橄榄车运输，卸料槽卸料，人工摊铺，插入式振捣器或平板振捣器进行振捣。浇筑的砼在12h内不得浸水，混凝土强度达到2.5Mpa以上后方可拆模。3.5、管节的预制、运输及现场堆放管道在预制时，我部将派施工技术人员会同监理不定期到厂方检查。管道采用汽车运输。运至现场的管道视现场情况就近沿途单排堆放。堆放时严禁管道中间有硬物顶撞，防止管道碰坏，同时服从现场调度排放，不得防碍机械的通行。待用的管材要进行检查验收，如有裂缝等缺陷的管材，不得使用，并做好记录，
10、退回原厂。管节堆放，必须在起重机工作幅度范围内。两节管间要有一定间隙，以便捆管。管节捆绑生扣，可滚管，也可在地上开槽穿绳。钢丝绳不得从管心串过吊装。吊绳宜采用3.65钢丝绳（抗拉强度为1961Mpa），所有绳扣均采用插辫方法，每扣不少于7花以便卸扣。 注：其中L为管长；为管径；HL-2/5L；单根绳长3.5+1.2H。根据现场施工条件，管节重量大小选择起重设备。采用汽车吊（或者履带吊、挖掘机等）下管，下管应轻落，防止造成管材损坏和混凝土基础断裂。下管用的起吊设备应停放在坚实的基础上，若地面软弱，要用方木、钢板等铺垫进行加固。下管时要有专人指挥。操作人员上下沟槽时，采用扶梯，扶梯要高出地面1m，
11、人员上下时要密切配合，防止意外。3.6、铺设管道本工程管道安装采用吊机下管、稳管，雨水管管径为DN400DN1800，在施工时以逆流方向进行铺设，承口应对向上游，插口对向下游，铺设前承口和插口用清水刷净。稳管时，相邻两管底部应齐平。为避免因紧密相接使管口破损，并使柔性接口能承受少量弯曲，管子两端面之间应预留约厘米的间隙。排管前需检查混凝土基础的标高、轴线，清除基础表面的污泥、杂物及积水，在基础上弹出排管中心线。标高经复核后方可排管，排管时以控制管内底标高为准。管道铺设要严格按照操作规程进行，管道接口需严密，管道间隙要符合设计要求，管枕、垫尖、管道不得左右晃动。管道中心线垂直引至撑柱上，拉好中线
12、，吊好锤球。管节铺设采用起吊设备在垂直方向吊管，采用两组手扳葫芦在管的左右两侧水平方向拉管。排管铺设结束后，必须进行一次综合检查，当线形、标高、接口、管枕等符合质量要求时，方可进行下道工序的施工。管道铺设质量验收标准应符合市政排水管道工程施工及验收规程的有关要求，具体指标如下：管道中心线允许偏差：20mm；管内底标高允许偏差：-10mm+20mm；承口、插口之间外表隙量允许偏差：9mm（）中线控制：本次施工采用边线法，即将管边线用钉子钉在龙门板桩上，通过锤球定位线定出边线，在基础上做好记号，稳管时通过锤线控制管道边线，这样管道就处于中心位置，用这种方法对中，比中心线法速度快。（）高程控制：管道
13、高程控制采用水准仪复测，龙门板控制高程。相邻两板的高程钉分别到管底标高的垂直距离应相等，则两高程钉之间连线的坡度即为管道坡度，该连线为坡度线。坡度线上任何一点到管底的垂直距离为一常数。高程控制时，使用丁字形高程尺，将高程尺垂直放在管底，当标记和坡度线重合时，表明高程正确。管线平面位置与高程误差必须符合规范要求。管中心控制与高程控制必须同时进行。3.7、附属构筑物、检查井及雨水口施工：雨水管道检查井及雨水口为砖石砌筑，在施工时，井底基础应与管道基础同时浇筑。排水管检查井内的流槽，宜与井壁同时进行砌筑，流槽应与上下游管线底部接顺，井底基础与相邻管道基础同时浇筑，使两者基础浇筑条件一致，同时能减少接
14、缝，避免了因接茬不好的因素，产生裂缝引起不均的沉降。井内的踏步应随砌随安，位置准确，踏步安装后，未达砌筑强度前不得踩踏。此外，检查井的预留支管应随砌随安，预留管的直径、方向、标高应符合设计要求，管与井壁衔接处应严密，预留支管口宜用砂浆砌筑封口并抹平。依据标准图集，雨水管出水口采用垫层、砌石基础，浆砌块石墙身。施工中用挖掘机根据图纸位置及标高挖出施工作业面，并用人工加以修整。浆砌块石采用砂浆将块石人工砌筑形成。砌筑时注意按照图纸尺寸并注意砂浆饱满。3.8、管道坞膀本工程设计的管道坞膀，胸腔覆土采用中粗砂，钢筋砼管、玻璃钢夹砂管以及UPVC加筋管管道位于车行道下，回填土须回填至管顶以上500mm处
15、，中粗砂干重不小于16KN/M3。管道位于绿化带内，胸腔覆土采用中粗砂，钢筋砼管须回填至管中心，玻璃钢夹砂管以及UPVC加筋管须回填至管顶。回填需对称均匀，洒水振实拍平，密实度满足要求。3.9、沟槽回填沟槽回填是管道工程中的一道重要工序，沟槽回填后，管顶以上的回填土将变为管道上的竖向土压力施加在管道结构上，因此，采取措施减小竖向土压力强度就意味着减少管道的荷载，采用“中松侧实法”，先用手扶式振动夯、冲击夯将管道两侧分层回填压实，分层厚度为20cm，到管顶以上50cm后，再采用大型压实机械回填。第五章、污水管道施工方案本次工程施工范围。污水管管径为DN200-300，其中主线污水管管径为DN300、支管为DN200DN200.300管径的采用双壁波纹管4.1、污水管道施工工艺流程测量放线 第一次土方开挖 布置井点降水 打设槽钢板桩 沟槽开挖及支护 管道基础施工 铺设管道 污水井施工 磅水（闭水）试验 管道坞
