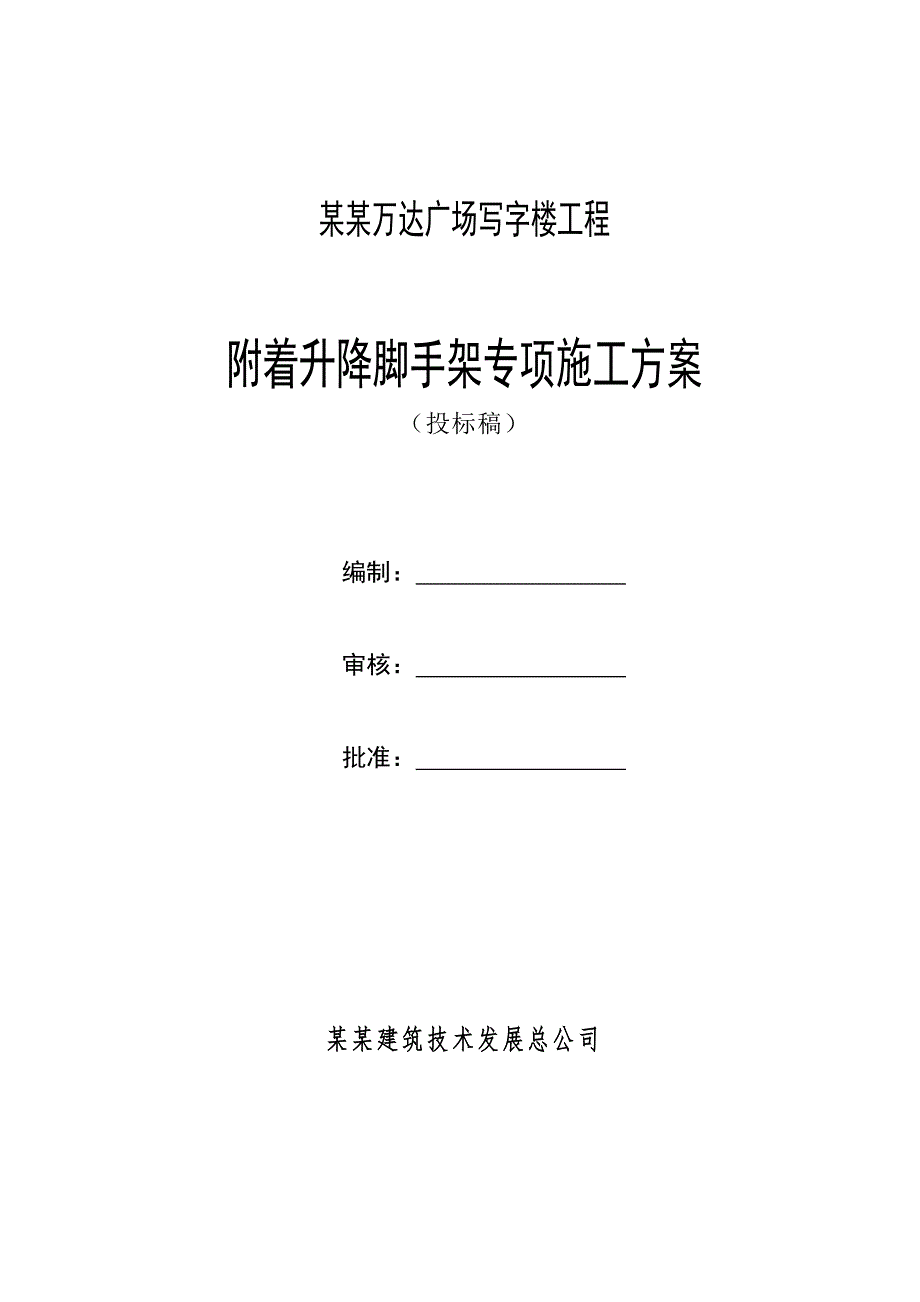

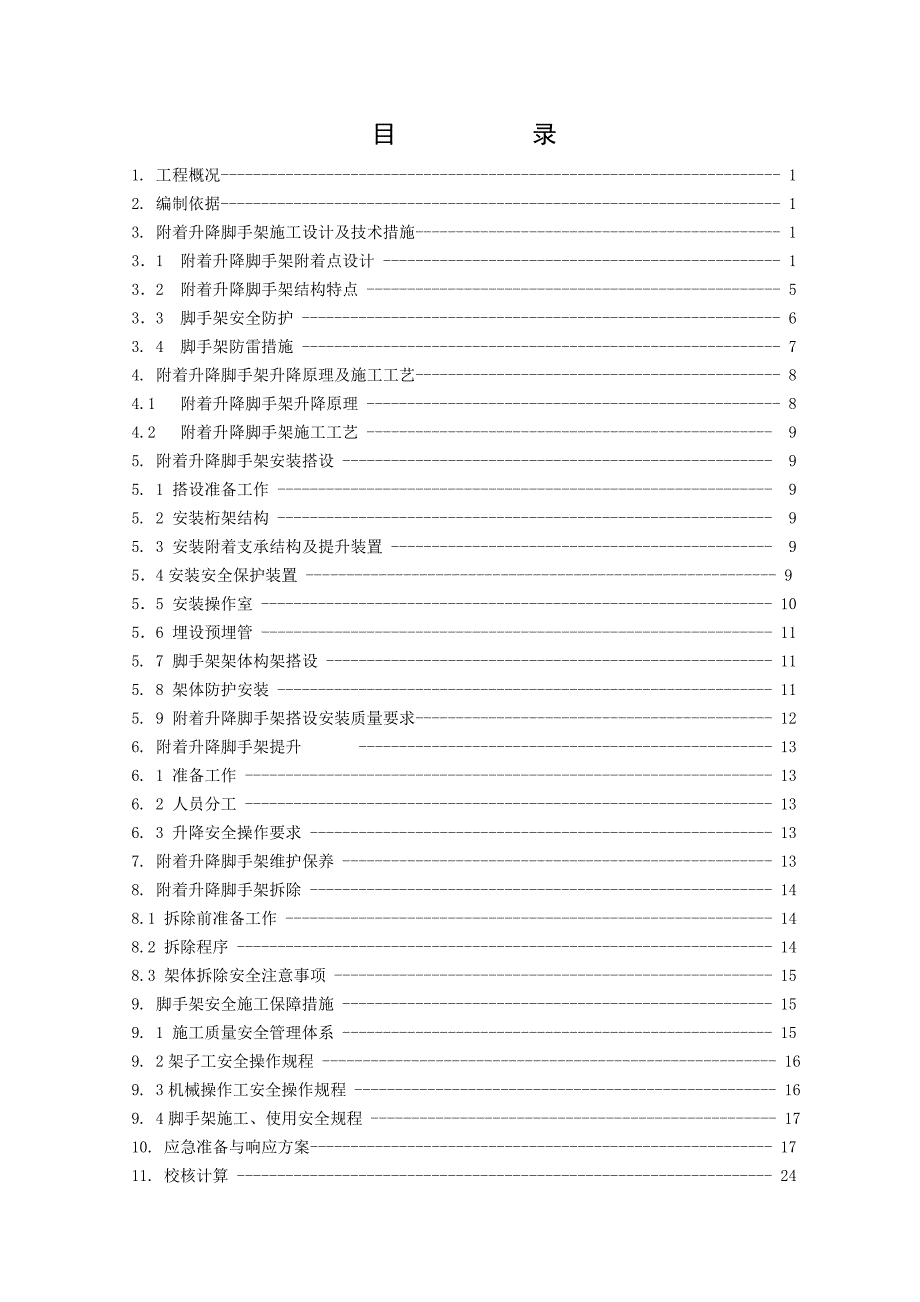

1、某某万达广场写字楼工程附着升降脚手架专项施工方案（投标稿）编制： 审核： 批准： 某某建筑技术发展总公司目 录1. 工程概况- 12. 编制依据- 13. 附着升降脚手架施工设计及技术措施- 131 附着升降脚手架附着点设计 - 132 附着升降脚手架结构特点 - 533 脚手架安全防护 - 63. 4 脚手架防雷措施 - 74. 附着升降脚手架升降原理及施工工艺- 84.1 附着升降脚手架升降原理 - 84.2 附着升降脚手架施工工艺 - 95. 附着升降脚手架安装搭设 - 95. 1 搭设准备工作 - 95. 2 安装桁架结构 - 95. 3 安装附着支承结构及提升装置 - 954安装安全
2、保护装置 - 955 安装操作室 - 1056 埋设预埋管 - 115. 7 脚手架架体构架搭设 - 115. 8 架体防护安装 - 115. 9 附着升降脚手架搭设安装质量要求- 126. 附着升降脚手架提升 - 136. 1 准备工作 - 136. 2 人员分工 - 136. 3 升降安全操作要求 - 137. 附着升降脚手架维护保养 - 138. 附着升降脚手架拆除 - 148.1 拆除前准备工作 - 148.2 拆除程序 - 148.3 架体拆除安全注意事项 - 159. 脚手架安全施工保障措施 - 159. 1 施工质量安全管理体系 - 159. 2架子工安全操作规程 - 169.

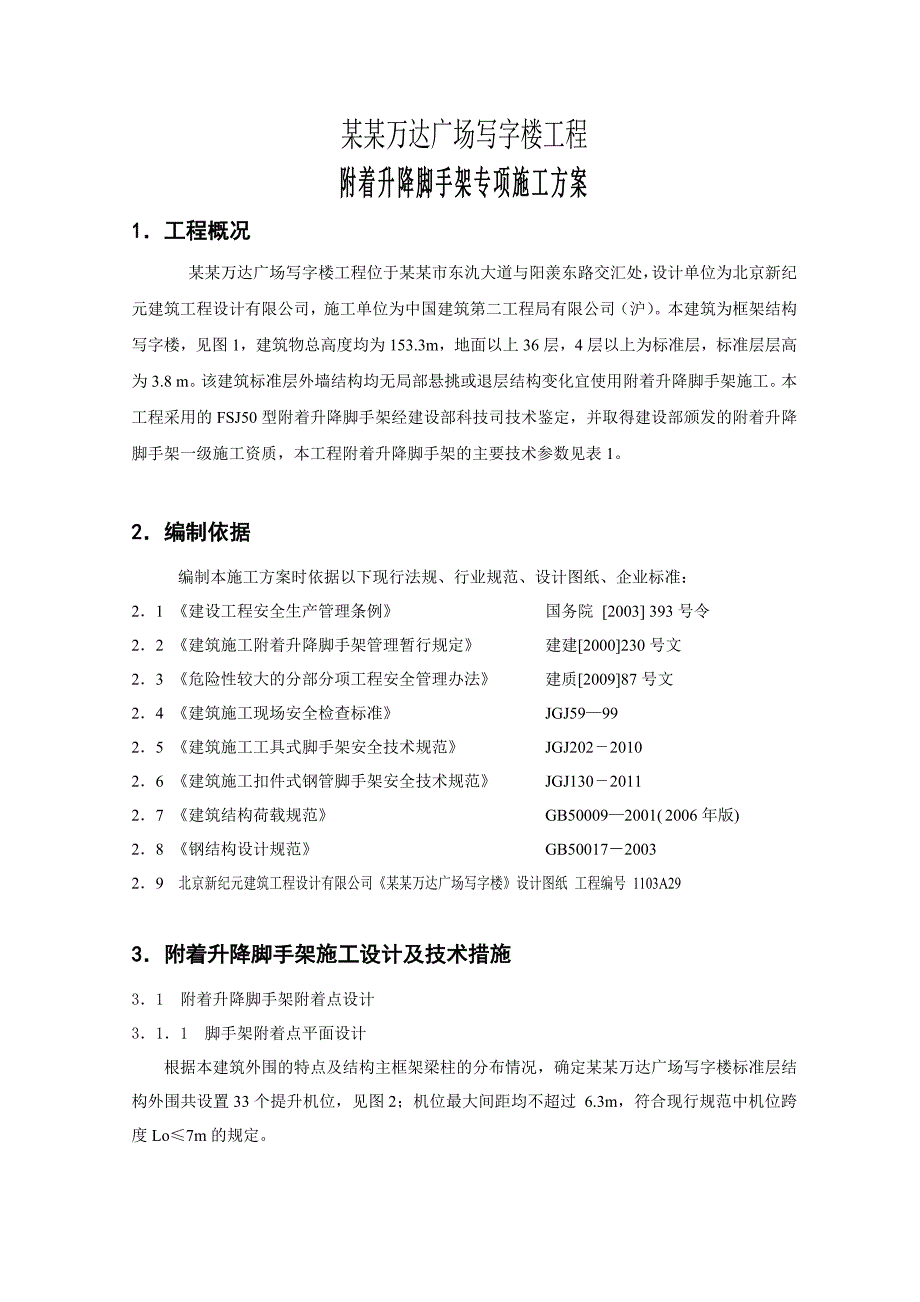

3、3机械操作工安全操作规程 - 169. 4脚手架施工、使用安全规程 - 1710. 应急准备与响应方案- 1711. 校核计算 - 24某某万达广场写字楼工程附着升降脚手架专项施工方案1工程概况 某某万达广场写字楼工程位于某某市东氿大道与阳羡东路交汇处，设计单位为北京新纪元建筑工程设计有限公司，施工单位为中国建筑第二工程局有限公司（沪）。本建筑为框架结构写字楼，见图1，建筑物总高度均为153.3m，地面以上36层，4层以上为标准层，标准层层高为3.8 m。该建筑标准层外墙结构均无局部悬挑或退层结构变化宜使用附着升降脚手架施工。本工程采用的FSJ50型附着升降脚手架经建设部科技司技术鉴定，并取得
4、建设部颁发的附着升降脚手架一级施工资质，本工程附着升降脚手架的主要技术参数见表1。2编制依据编制本施工方案时依据以下现行法规、行业规范、设计图纸、企业标准：21 建设工程安全生产管理条例 国务院 2003 393号令 22 建筑施工附着升降脚手架管理暂行规定 建建2000230号文 23 危险性较大的分部分项工程安全管理办法 建质200987号文 24 建筑施工现场安全检查标准 JGJ5999 25 建筑施工工具式脚手架安全技术规范 JGJ202 2010 26 建筑施工扣件式钢管脚手架安全技术规范 JGJ130 201127 建筑结构荷载规范 GB500092001( 2006年版)28 钢
5、结构设计规范 GB500172003 29 北京新纪元建筑工程设计有限公司某某万达广场写字楼设计图纸 工程编号 1103A293附着升降脚手架施工设计及技术措施31 附着升降脚手架附着点设计311 脚手架附着点平面设计根据本建筑外围的特点及结构主框架梁柱的分布情况，确定某某万达广场写字楼标准层结构外围共设置33个提升机位，见图2；机位最大间距均不超过 6.3m，符合现行规范中机位跨度Lo7m的规定。 图1 某某万达广场写字楼表1 某某万达广场写字楼工程附着升降脚手架技术参数表项 目性 能 指 标备 注布置机位数33架体步数8步加护栏步 高1.9（m）架体总高17（m）满足四个楼层施工附着支点最
6、大跨度6.3（m）小于标准规定7m单元覆盖最大面积107.1（m2）小于标准规定110 m2每次升/降高度3.8（m） 1个楼层高度架体宽度0.9（m）架体离建筑物距离0.5（m）电动葫芦额定起重量100（kN)电动葫芦升降速度0.07（m/min）防坠器最大下落制动距离30（mm）小于标准规定80（mm）架体设计荷载上升阶段，结构施工，二层作业面，每层不超过3（kN/m2）防倾覆装置间距每个机位2套 图3 架体结构示意图 312 脚手架架体立面设计根据本建筑结构特点，从标准层面开始， 沿建筑物外墙连续搭设8步整体脚手架，见图1，图2。脚手架步宽0.9m，步高1.9m, 架顶围护栏杆1.8m,
7、 架体总高17m，架顶围护栏杆超出最高施工楼面1.8m（见图3）可保障施工安全。标准层层高3.8m，施工进度预计为6 7天/层，脚手架架体在立面上可覆盖4.5层楼，最高附着点处砼已浇筑8 10天，抗压、抗剪强度可达C10以上，能承受脚手架的附着力。架体机位间最大侧面积110m2 ,符合现行规范的规定。313 塔机位置处脚手架架体塔机安装位置由施工现场确定，根据其附墙拉杆位置，分别设置2个机位，并在架体搭设时将大横杆采取搭接形式，当架体升降过程中通过塔机附墙拉杆时，便于该处架体临时拆开，通过后及时安装补齐架体。314 施工升降机处脚手架架体 根据现场施工要求，在施工升降机的两边设置两个机位，架体提升阶段，可将两机位的顶部架体连成门型，这样既有利于施工升降机吊笼上升到施工楼面，又可使顶部施工楼面的外防护架体随升降脚手架及时升高，确保顶部施工楼面外防护的安全性。32 附着式升降脚手架结构特点3. 2. 1 水平支承桁架：本附着升降脚手架架体底部水平支承桁架采用定型构件用螺栓组装而成，主要承受来自脚手架体的自重荷载、施工荷载、移动荷载等垂直方向上的荷载。水平支承桁架立杆两端焊有连接耳板，水平支承桁架的弦杆及斜腹杆通过连接螺栓与立杆连接成空间桁架。3. 2. 2 竖向主框架：本脚手架的竖向主框架由4
