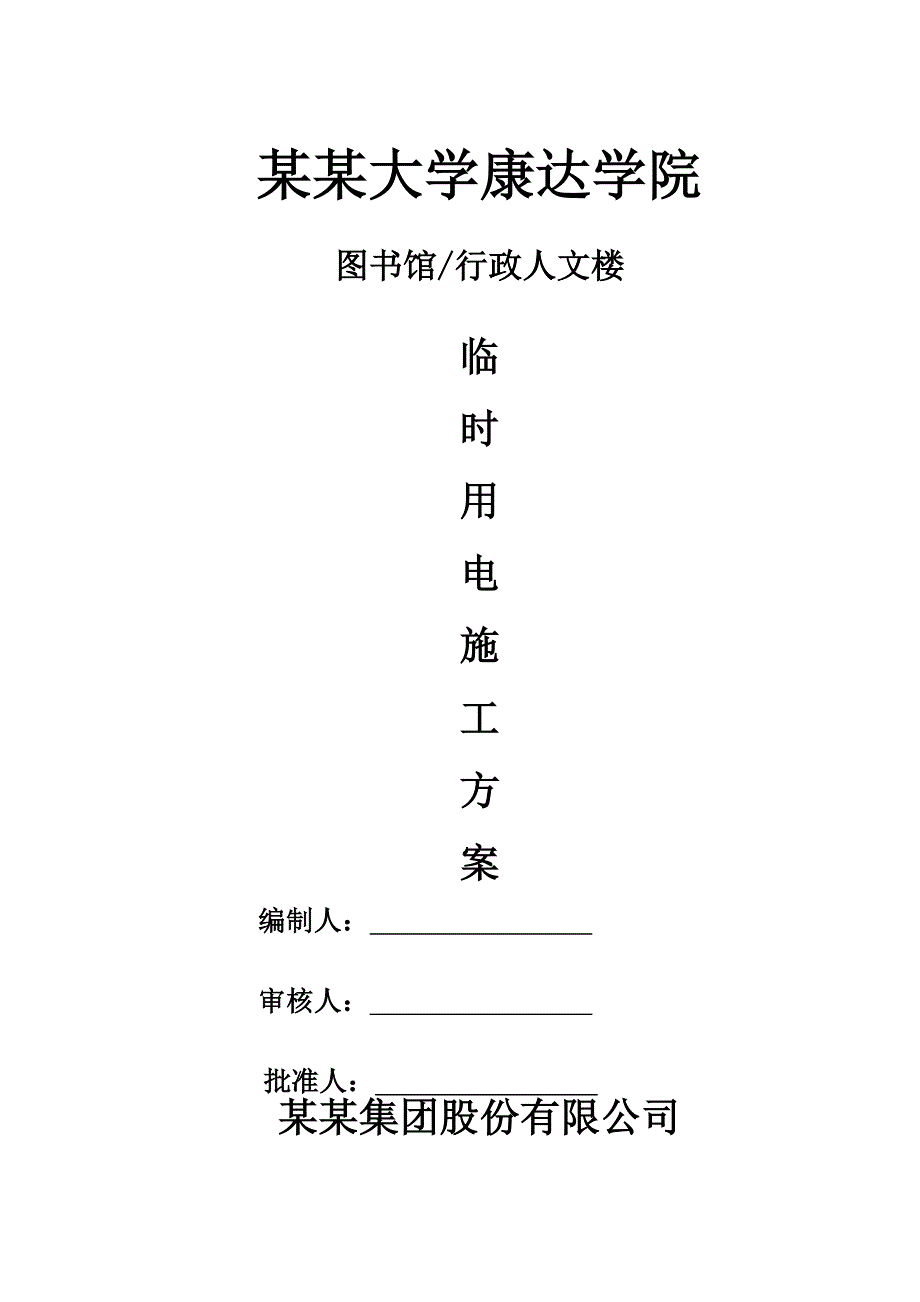

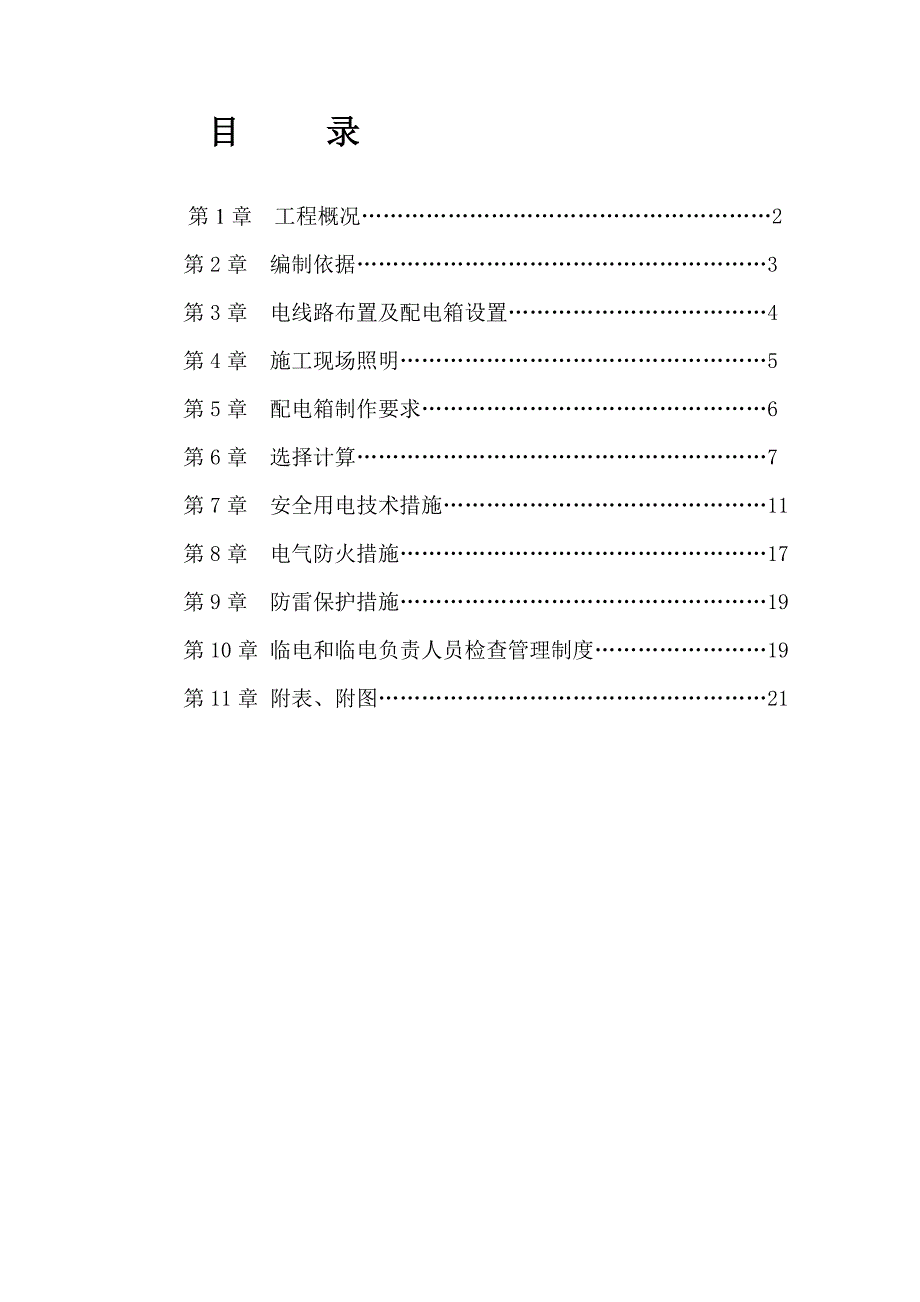

1、某某大学康达学院图书馆/行政人文楼临时用电施工方案 编制人： 审核人： 批准人： 某某集团股份有限公司目 录 第1章 工程概况2第2章 编制依据3第3章 电线路布置及配电箱设置4第4章 施工现场照明5第5章 配电箱制作要求6第6章 选择计算7第7章 安全用电技术措施11第8章 电气防火措施17第9章 防雷保护措施19第10章 临电和临电负责人员检查管理制度19第11章 附表、附图21临时用电施工方案第一章 工程概况1、工程简介连云港市雅居乐花园A02地块二期3134栋，车库B区，3#、4#电房工程，由 连云港市雅居乐房地产有限公司开发，宏润建设集团股份有限公司承建，连云港市宏业金基建设监理咨询

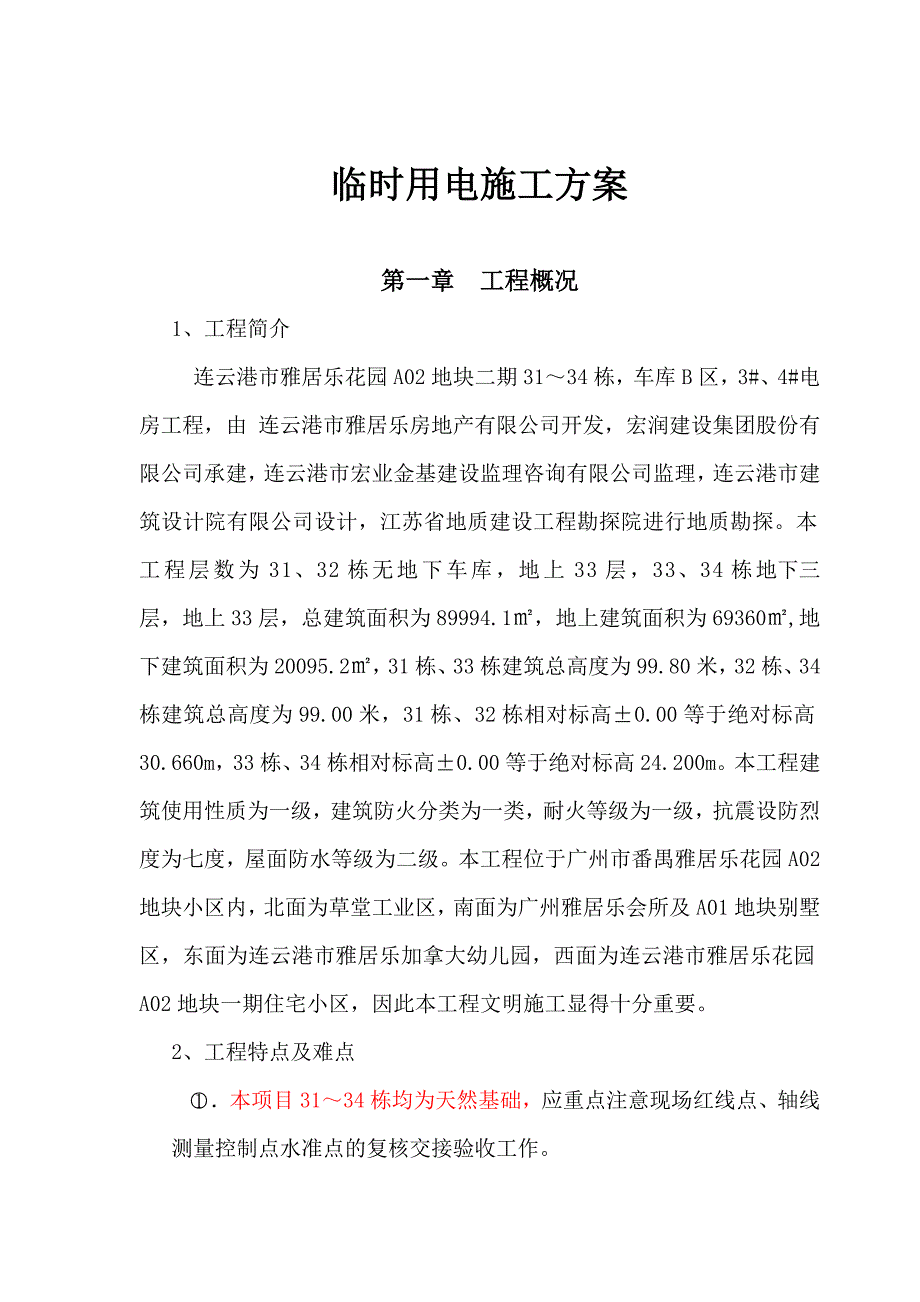

2、有限公司监理，连云港市建筑设计院有限公司设计，江苏省地质建设工程勘探院进行地质勘探。本工程层数为31、32栋无地下车库，地上33层，33、34栋地下三层，地上33层，总建筑面积为89994.1，地上建筑面积为69360,地下建筑面积为20095.2，31栋、33栋建筑总高度为99.80米，32栋、34栋建筑总高度为99.00米，31栋、32栋相对标高0.00等于绝对标高30.660m，33栋、34栋相对标高0.00等于绝对标高24.200m。本工程建筑使用性质为一级，建筑防火分类为一类，耐火等级为一级，抗震设防烈度为七度，屋面防水等级为二级。本工程位于广州市番禺雅居乐花园A02地块小区内，北面
3、为草堂工业区，南面为广州雅居乐会所及A01地块别墅区，东面为连云港市雅居乐加拿大幼儿园，西面为连云港市雅居乐花园A02地块一期住宅小区，因此本工程文明施工显得十分重要。2、工程特点及难点本项目3134栋均为天然基础，应重点注意现场红线点、轴线测量控制点水准点的复核交接验收工作。本工程地下室施工作业面大，为地下三层结构，所以合理地组织分块（段）分组（管理组、操作班组）按序（工序穿插、流水）施工，是保证工期和质量的关键之一。工程建成后，地下室顶板上将栽种树木、花草等绿化植被，所以施工时除了重点监控地下室外墙各工序质量外，还应重点确保地下室顶板抗渗混凝土的施工质量。本工程铝合金门窗、精装修木作业、消
4、防、防雷、煤气等可能由专业分包单位施工，但所有分包工作均需在总工期内悉数完成，这样势必要求所有专业分包单位在总承包单位的统一组织和有效管理下、按总的进度要求进行协调施工。底板及桩承台大体积混凝土浇筑，连续浇捣，需重点控制为留置后浇带的施工工艺。本工程位置处在小区幼儿园旁及原住宅小区内，因此做好现场文明施工是本工程的重中之重。3、本工程临时用电电源由甲方施工现场总配电室供给，其自动开关额定电流为600A；甲方供电系统为TN-C系统。根据这一情况确定本工程临时供电系统采用TN-C-S系统。保证施工用电要求。第二章 编制依据1、国家相关标准和规程：（1）施工现场临时用电安全技术标准JGJ46-200
5、5；（2）建筑电气工程施工质量验收规范GB50303-2002；（3）建设工程施工现场供用电安全规范GB50104-93；（4）国家技术监督局漏电保护器安装和运行GB13955-92.（5）国家技术监督局、建设部下发的建筑工程施工现场供用电安全规范项式GB194-99。（6）建设部建筑施工安全检查标准JGJ59-99及实施指南。（7）建筑机械使用安全技术规程JGJ33-86中的相关章节。2、公司关于施工现场电气安全管理规定。3、南村雅居乐A02地块二期3134栋项目工程施工现场平面布置图。4、施工机具用电容量，通过负荷计算，合理确定设计方案；5、根据我公司施工项目经验，安全可靠，满足工程需求且
6、合理使用。6、本工程临时用电电源由甲方低压配电室，其自动开关额定电流均为400A；本工程临时供电系统采用TN-S系统以保证施工用电要求。第三章 电线路布置及配电箱设置1、根据现场施工实际情况及土建施工平面布置图，确定的机械设备的位置及施工机具的负荷情况，本工程供电线路采用VV型五芯电力电缆，设置专用电缆沟或电缆支架沿墙（穿保护管）敷设至各配电箱，其走向见平面布置图及供电系统图。2、本工程采用TN-S供电系统，甲方施工现场区域总配箱电源级配电箱采用VV型五芯电力电缆供电，级配电箱至级开关箱、移动配电箱或专用照明配电箱，根据需要选用五芯（或四芯）电力电缆规格。总配电柜设一组重复接地，其接地电阻不得
7、大于4，所有配电箱及末级配电箱均应设置重复接地装置其接地电阻不得大于10。3、总配电柜共设置四个回路，4、操作层采用分阶段供电： 施工阶段初，首先满足搅拌机、人货电梯设备、木工机械等设备的用电要求；操作层采用垂直供电系统，在每隔二层设级配电箱为楼层提供电源，垂直供电采用BV-3*25+2*16mm2导线穿保护管敷设，垂直布置在电缆井道内，每层各设移动开关箱、照明配电箱；要求动力与照明电源分回路供电，为操作层施工提供可靠的用电保证；随操作层设置级分配箱提供操作层施工电源，采用移动配电箱供给施工机械的方法保证施工用电需要，移动配电箱布置根据实际需要设置；移动配电箱电源也可由附近的级配电箱备用回路供
8、给，固定机械必须按要求设置开关箱并做到“一机一闸一漏一箱”，要求电源电缆敷设必须按要求加保护管埋地（或支架加绝缘子）敷设；进入装饰工程后将原有的主体阶段遗留下来的木工、钢筋改为安装班加工车间（花岗岩加工）用电回路或备用回路。第四章 施工现场照明1、办公室、室外操作棚及安全通道等场所采用220V照明（安装高度大于2.5m），室外照明采用防雨灯，照明电缆穿PVC管敷设。2、地下室、楼梯间采用36V照明，电缆 PVC管敷设并设专用配电箱，箱内设置1000VA-380V/36V双饶组干式变压器提供地下室、楼梯间36V照明电源。3、所有照明灯具的金属外壳均应进行保护接零。所有三孔插座必须按规范要求接线，
9、保护接零必须到位，导线必须按规定要求进行分色。第五章 配电箱制作要求（1）配电箱（盘）内供电回路必须满足供电系统要求，必须按要求设置工作接零排、PE保护接零排。要求保护接零排使用-35*3（-25*3）铜排制作并直接固定于箱体下侧，总配必须设置标准配电盘。（2）配电箱箱体均采用1.5MM以上钢板制作，箱体应满足防雨要求，应具有户外防雨功能，箱体及门应加专用锁。（3）箱体内外必须按要求进行防腐处理，箱体外侧要求刷桔黄色油漆并按公司同意要求的标记方法进行统一喷字。（4）箱内导线连接必须按规定进行分色；箱内导线暗配当导线穿过配电板时应使用护套，要求箱内开关位置合理、导线排列整齐美观。多股软线接头处应
10、搪锡并加压接线端子。所有螺丝必须使用镀锌件，接零排所有螺丝必须加弹簧垫圈、平垫圈。（5）配电箱应设置门锁，配电箱门应设置接地镀锌螺丝，配电箱进出线必须设在下侧，配电箱电缆进出线处应设防护圈，保护（或保护管配入箱内）电缆。（6）移动配电箱必须设置支架其高度为（0.6-1.3M）0.65M，支架与箱体应进行电气连接。（7）配电箱内应根据实际配置，在适当位置设置系统图、定期检查记录表、标识出各路名称。第六章 选择计算1、施工机具负荷统计表（见附表一）2、总容量计算：现场总用电量按以下公式计算： P1P=1.051.1（K1 COS+K2P2+K3P3+K4P4） （公式1）式中 P-供电设备总需要容
11、量（KVA）； P1-电动机额定功率（KW）； P2-电焊机额定容量（KVA）； P3-室内照明容量（KW）； P4-室外照明容量（KW）；COS-电动机的平均功率因素（在施工现场最高为0.750.78，一般为0.650.75）；P1P=1.051.1（K1 COS+K2P2+K3P3+K4P4） =1.07*（0.5*1126/0.75+0.5*280+0.8*40+1*50）=1021KVA甲方应提供了一台最少1000KVA变压器，才能满足施工现场用电要求。3、配电线路电缆截面（1）干线路导线截面确定。a、总配到NO.2-01号配电盘导线选择 Ijs=544（A）式中：K、P同公式1 经计
12、算为268.65KVA U线电压0.38KV cos-功率因数取0.75 根据计算电流，查施工用电手册选用3*150+2*95MM2铜导线架空敷设长期允许电流为570A544A，能够满足用电要求。b、总配到NO.2-02号配电盘导线选择 Ijs=616（A）式中：K、P同公式1 经计算为304.29KVA U线电压0.38KV cos-功率因数取0.75 根据计算电流，查施工用电手册选用VV-3*185+2*120MM2铜导线架空敷设长期允许电流为645A616A，能够满足用电要求。c、总配到NO.2-03号配电盘导线选择 Ijs=608（A）式中：K、P同公式1 经计算为300.24KVA
13、U线电压0.38KV cos-功率因数取0.75 根据计算电流，查施工用电手册选用VV-3*185+2*120MM2铜导线架空敷设长期允许电流为645A608A，能够满足用电要求。d、总配到NO.2-04号配电盘导线选择 Ijs=644（A）式中：K、P同公式1 经计算为318KVA U线电压0.38KV cos-功率因数取0.75 根据计算电流，查施工用电手册选用VV-3*185+2*120MM2电缆长期允许电流为645A644A，能够满足用电要求。（2）支线路导线截面确定a、NO.2-01号配电盘到塔吊电缆选择 Ijs=101（A）式中：K、P同公式1 经计算为50KVA U线电压0.38KV cos-功率因数取0.75 根据计算电流，查施工用电手册选用3*16+2*10MM2铜芯电缆直埋敷设长期允许电流为130A101A，能够满足用电要求。b、NO.2-01号配电盘到施工电梯电缆选择 Ijs=120（A）式中：K、P同公式1 经计算为59KVA U线电压0.38KV cos-功率因数取0.75 根据计算电流，查施工用电手册选用3*16+2*10MM2铜芯电缆直埋敷设长期允许电流为130A120A，能够满足用电要求。c
