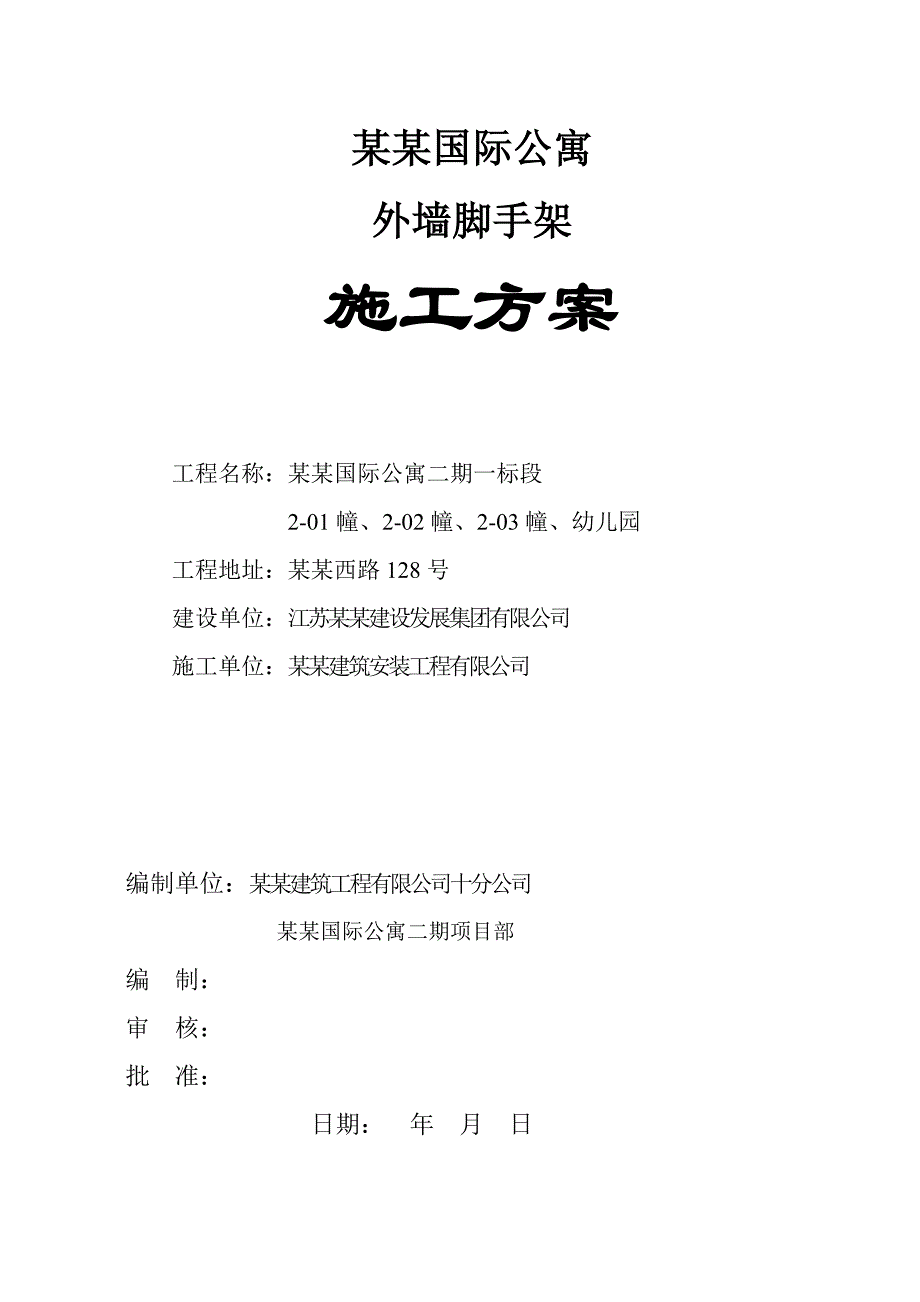

1、某某国际公寓外墙脚手架施工方案工程名称：某某国际公寓二期一标段2-01幢、2-02幢、2-03幢、幼儿园工程地址：某某西路128号建设单位：江苏某某建设发展集团有限公司施工单位：某某建筑安装工程有限公司编制单位：某某建筑工程有限公司十分公司某某国际公寓二期项目部 编制：审 核：批 准： 日期：年月日目录第一章工程概况4第二章搭设技术参数4脚手架形式5第三章编制依据5第四章脚手架搭设主要规程6第一节 构配件质量标准6第二节构造61、纵向水平杆、横向水平杆、脚手板。62、立杆73、连墙件：按参数要求搭设84、门洞85、剪刀撑与横向斜撑。96、悬挑构件97、安全网9第三节脚手架施工101、施工准备1

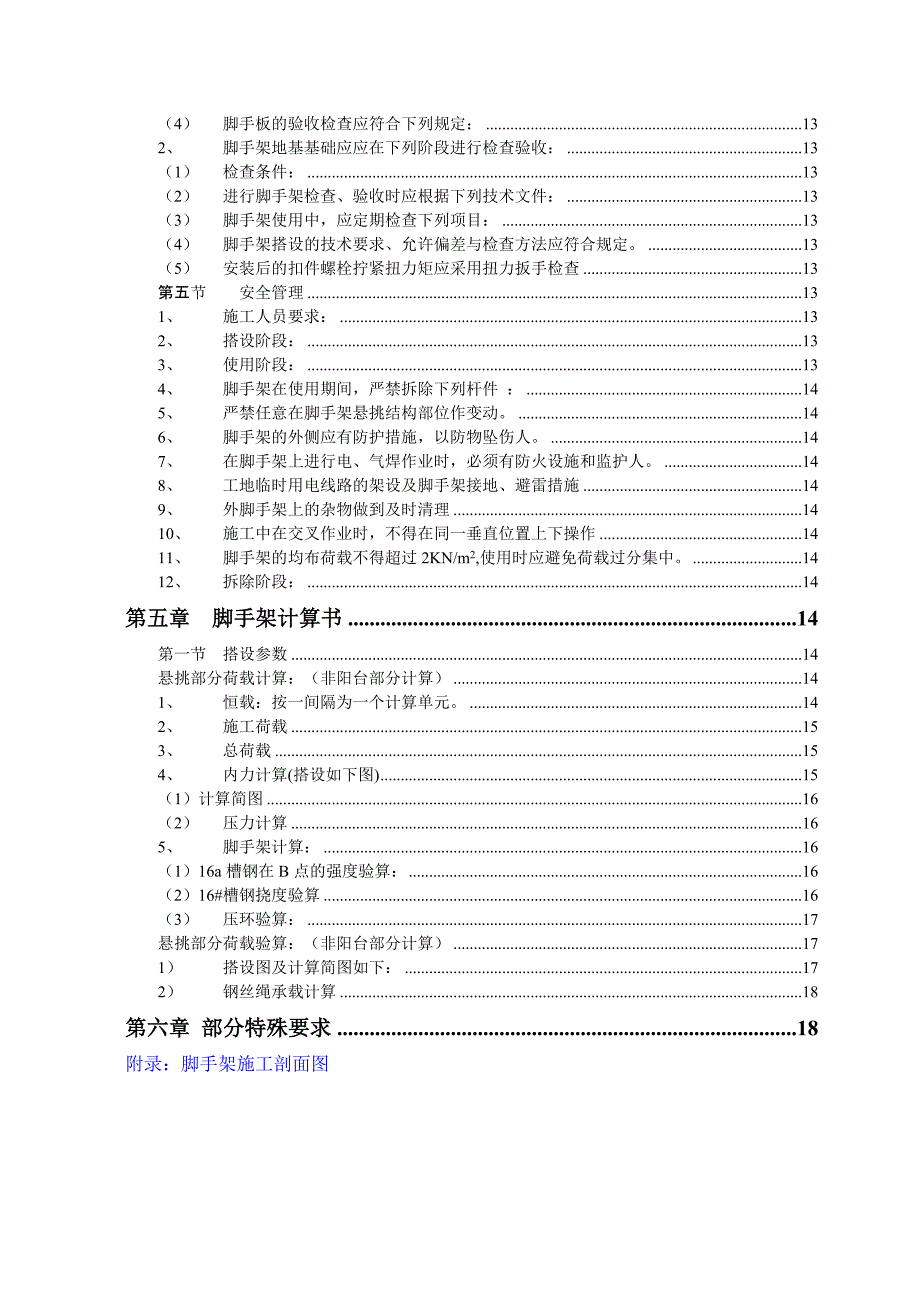

2、02、地基与基础103、搭设10（4）立杆搭设应符合下列规定：10（5）纵向水平横杆搭设应符合下列规定：11（6）横向水平面杆搭设应符合下列规定：11（7）纵、横向扫地杆搭设应符合本方案规定。11（8）连墙件、剪刀撑、横向斜撑等的搭设应符合下列规定：11（9）门洞的搭设应符合本方案构造规定。11（10）扣件安装应符合下列规定：11（11）作业层的栏杆和挡脚板的搭设应符合下列规定：11（12）脚手板的铺设应符合下列规定：采用对接或搭接时均应符合本方案规定；11（13）安全网搭设应符合下列规定：12（14）悬挑构件的安装应符合以下要求：124、拆除12第四节检查与验收121、构配件检查与验收：12
3、（1）新钢管的检查应符合下列规定：12（2）旧钢管的验收应符合下列规定：12（3）扣件的验收应符合下列规定：12（4）脚手板的验收检查应符合下列规定：132、脚手架地基基础应应在下列阶段进行检查验收：13（1）检查条件：13（2）进行脚手架检查、验收时应根据下列技术文件：13（3）脚手架使用中，应定期检查下列项目：13（4）脚手架搭设的技术要求、允许偏差与检查方法应符合规定。13（5）安装后的扣件螺栓拧紧扭力矩应采用扭力扳手检查13第五节安全管理131、施工人员要求：132、搭设阶段：133、使用阶段：134、脚手架在使用期间，严禁拆除下列杆件 ：145、严禁任意在脚手架悬挑结构部位作变动。1
4、46、脚手架的外侧应有防护措施，以防物坠伤人。147、在脚手架上进行电、气焊作业时，必须有防火设施和监护人。148、工地临时用电线路的架设及脚手架接地、避雷措施149、外脚手架上的杂物做到及时清理1410、施工中在交叉作业时，不得在同一垂直位置上下操作1411、脚手架的均布荷载不得超过2KN/m2,使用时应避免荷载过分集中。1412、拆除阶段：14第五章 脚手架计算书14第一节 搭设参数14悬挑部分荷载计算：（非阳台部分计算）141、恒载：按一间隔为一个计算单元。142、施工荷载153、总荷载154、内力计算(搭设如下图)15（1）计算简图16（2）压力计算165、脚手架计算：16（1）16a
5、槽钢在B点的强度验算：16（2）16#槽钢挠度验算16（3）压环验算：17悬挑部分荷载验算：（非阳台部分计算）171）搭设图及计算简图如下：172）钢丝绳承载计算18第六章 部分特殊要求18附录：脚手架施工剖面图第一章 工程概况工程名称：某某国际公寓二期一标段建设单位：江苏某某建设发展集团有限公司设计单位：南京市民用建筑设计研究院及南京市百建筑设计研究院主要建筑技术经济指标序号名称单位数量备注1总用地面积M22总建筑面积2-01幢M25800地下一层，地上7-9层3 2-02幢M29903地下一层，地上10-11-18层4 2-03幢M211807.9地下一层，地上18层5 幼儿园M22291
6、.782-3层6总建筑面积M229802.68本工程位于南京市某某区某某西路及长虹路之间.建筑面积2-01幢地上7-9层为5800平方米、2-02幢地上11-18层为9903平方.2-03幢地上18层为11807.9平方米，幼儿园2-3层为2291.78平方米。基础（除2-01幢）为人工挖孔桩基,0.000相当于绝对标高2-01、2-02、2-03为16.000米,幼儿园,0.000相当于绝对标高15.000室内外高差0.300米,结构总高：2-01为20.60-26.40米、2-02为32.20-52.50米、2-03为52.50米、幼儿园为11.10米、(室外地坪至屋顶结构标高)2-010
7、3幢采用剪力墙体系，地下一层,地上分别为7、9、11、18层,剪力墙结构体系.一至十八层为住宅. 地下一层平时为汽车库,战时为6级防空地下室.幼儿园为地上2-3层。本工程使用年限为50年. 建筑类别一级，结构安全等级为二级, 地基基础设计等级为甲级, 地下防水等级为二级,地下室之底板(含承台、拉梁) 、外墙及顶板环境类别为二,裂缝控制等级为三级,最大裂缝宽度限值为0.2mm,其他结构构件的环境类别为一类,裂缝控制等级为三级,最大裂缝宽度限值为0.3mm.本工程建筑场地为类,建筑抗震设防为丙类,抗震设防烈度按7度.设计基本地震加速度为0.19，设计地震分组为第一组。剪力墙抗震等级为三级 (短肢剪
8、力墙抗震等级为二级).8.650标高以下为剪力墙底部加强部位。第二章 搭设技术参数横距0.8m立杆纵距1.5m步距1.8m (1.45m)连墙件二步三跨（具体按现场实际情况确定）门洞形式在各楼梯口设置门洞，采用上升斜杆、平行弦杆桁架结构形式脚手架形式落地式双排钢管扣件式脚手架与悬挑式双排钢管扣件式脚手架相结合2-01为落地式、2-02为11层落地式、18层在10层楼面起挑、2-03在18层在10层楼面起挑设计参数如下：采用落地式双排钢管扣件式脚手架与悬挑式双排钢管扣件式脚手架相结合，落地式双排钢管扣件式脚手架根据建筑物的形体进行布置，10层以下采用落地式双排钢管扣件式脚手架，10层以上采用悬挑
9、式双排钢管扣件式脚手架，挑梁采用16a#槽钢，每根槽钢采用斜拉索为12.5（6*19）钢丝绳加固，斜拉高度按两层计。脚手架横距为0.8m，内排立杆距墙为20cm，立杆纵距为1.5m，步距为1.8m每步栏杆高度为1.2m，剪刀撑倾角为450，跨距为4-5个立杆间距，边疆设置，连墙件的垂直距为一层楼高度，水平距为4.5m，小横杆间距为0.75-1.5m。采用在楼层面一层与一层间隔埋设钢管与14钢筋，长度为埋入混凝土150mm，伸出楼面150mm，在钢筋上焊接40钢管作连墙固定（见图）。2-01幢及2-02幢西单元采用落地式双排钢管扣件式脚手架。第三章 编制依据1、 JGJ59-992、 JGJ13
10、0-2001第四章 脚手架搭设主要规程第一节 构配件质量标准1、 钢管质量标准：（1） 48*3.5钢管，应符合GB700-89中Q235A钢的规定，产品应有出厂合格证。（2） 钢管的最大重量不应大于25kg。（3） 新旧钢管的表面质量和外形应符合要求。（4） 钢管上严禁打孔。2、 扣件： 应符合JGJ130-2001的规定和相应的技术要求，产品必须有合格证和检测报告。扣件彩可锻铸铁制作，在螺栓拧紧力矩达65Nm时，不得发生破坏。3、 槽钢和钢丝绳必须符合相应的国家标准。4、 脚手板应符合相应的质量要求，竹脚手板宜采用由毛竹或楠竹制作的竹串片，竹笆板，并符合相应的标准。5、 安全网：不少于20
11、00目密目阻燃安全网，应符合相应的质量标准（GB16900-19770。6、 连接件：其材质应符合现行国家标准碳素结构钢（GB/T700）中Q235-A级钢的规定。第二节 构造1、 纵向水平杆、横向水平杆、脚手板。（1） 纵向水平杆的构造应符合下列规定：纵向水平杆宜设置在立杆的内侧，其长度不宜小于3跨。纵向水平杆接长采用对接扣件连接，也可采用搭接。对接搭接应符合下列规定：纵向水平杆的对接扣件应交错布置；两根相邻纵向水平杆的接头不宜设在同步或同跨内；不同步或不同跨两个相邻接头水平方向错开距离不应小于500mm；各接头中心至最近主节点距离不宜大于纵距的1/3。搭接长度不应小于1m。应等间距设置3个
12、旋转扣件固定，端部扣件盖板边缘至搭接纵向，水平杆杆端距离不应小于100mm。当使用竹笆脚手板时，纵向水平杆应采用直角扣件固定在横向水平杆上，并等间距设置，间距不应大于400mm。（2） 横向水平杆的构造应符合下列规定：主节点必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。主节点两直角扣件的中心距不应大于150mm。在双排脚手架中，靠墙一端的外伸长度不应大于500mm，作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不大于1/2纵距。使用竹笆脚手板时，双排脚手架的横向水平杆两端，应用直角扣件固定在立杆上。（3） 脚手板的设置应符合下列规定：作业层脚手板应铺满面、铺稳，
13、离开墙面120-150mm。竹笆脚手板应按其主竹筋垂直于纵向水平杆方向铺设，宜采用对接平铺，四角应用直径1.2mm的镀锌铁丝固定在纵向水平杆上。作业层端部脚手板伸出长度应取150mm，其板长两端均应与支承杆可靠地固定。2、 立杆（1） 每根立杆底部都应设置底座或垫板。（2） 脚手架必须设置纵、横扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm的底座立杆上。横向扫地杆好应直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须有将高处的纵向扫地杆向低处延长两跨与立杆固定。高低差不应大于1m，靠边坡上方的立杆轴线到边坡的距离不应小于500mm。（3） 脚手架底层步
