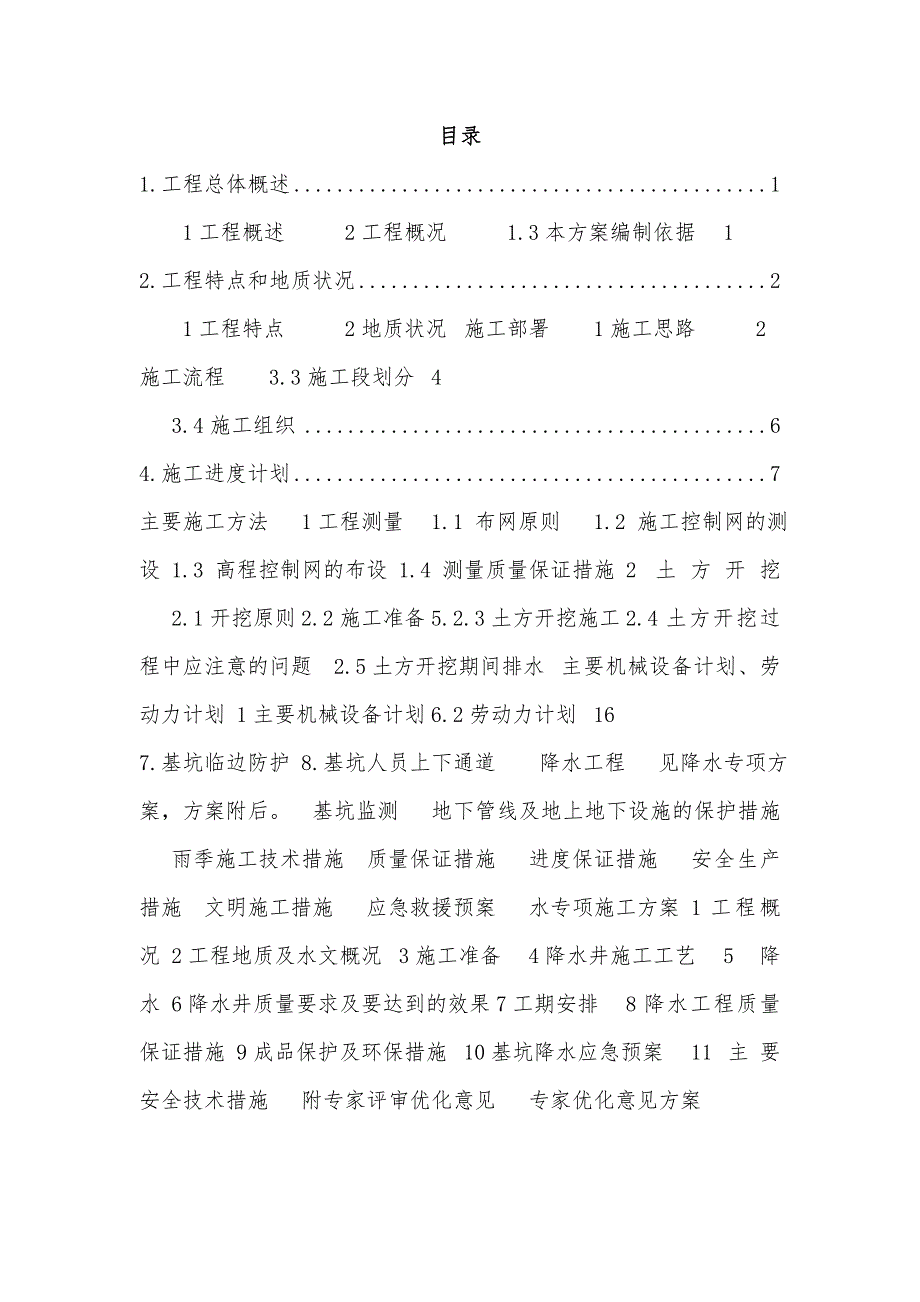

1、目录1.工程总体概述1 1工程概述 2工程概况 1.3本方案编制依据12.工程特点和地质状况2 1工程特点 2地质状况施工部署 1施工思路 2施工流程 3.3施工段划分4 3.4施工组织64.施工进度计划7主要施工方法1工程测量1.1 布网原则1.2 施工控制网的测设1.3 高程控制网的布设1.4 测量质量保证措施2土方开挖2.1开挖原则2.2施工准备5.2.3土方开挖施工2.4土方开挖过程中应注意的问题2.5土方开挖期间排水主要机械设备计划、劳动力计划1主要机械设备计划6.2劳动力计划167.基坑临边防护8.基坑人员上下通道 降水工程 见降水专项方案，方案附后。 基坑监测地下管线及地上地下设

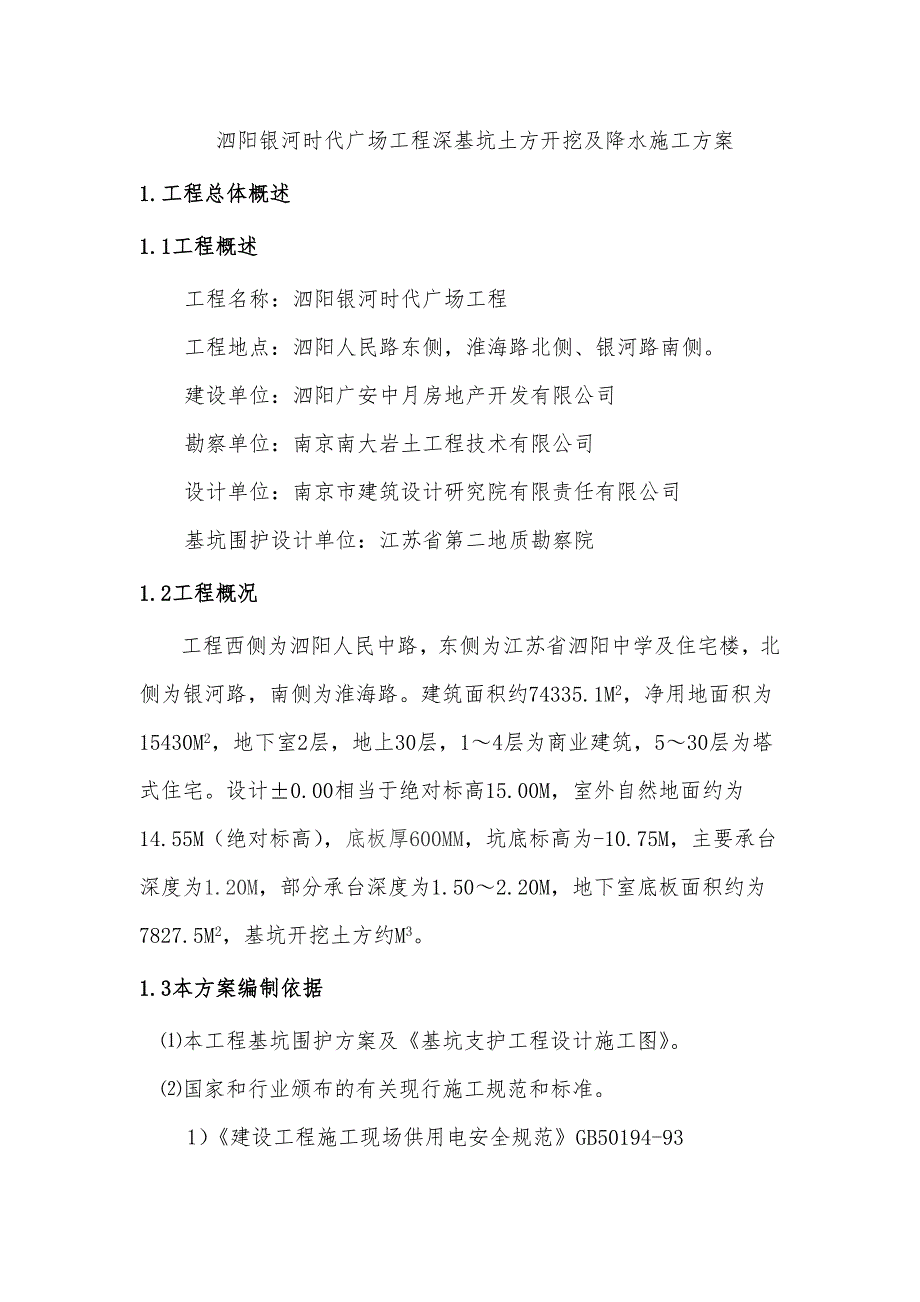

2、施的保护措施雨季施工技术措施质量保证措施进度保证措施安全生产措施文明施工措施应急救援预案水专项施工方案1工程概况2工程地质及水文概况3施工准备4降水井施工工艺5降水6降水井质量要求及要达到的效果7工期安排8降水工程质量保证措施9成品保护及环保措施10基坑降水应急预案11主要安全技术措施附专家评审优化意见专家优化意见方案 泗阳银河时代广场工程深基坑土方开挖及降水施工方案1.工程总体概述1.1工程概述工程名称：泗阳银河时代广场工程工程地点：泗阳人民路东侧，淮海路北侧、银河路南侧。建设单位：泗阳广安中月房地产开发有限公司勘察单位：南京南大岩土工程技术有限公司设计单位：南京市建筑设计研究院有限责任有限
3、公司基坑围护设计单位：江苏省第二地质勘察院1.2工程概况工程西侧为泗阳人民中路，东侧为江苏省泗阳中学及住宅楼，北侧为银河路，南侧为淮海路。建筑面积约74335.1M2，净用地面积为15430M2，地下室2层，地上30层，14层为商业建筑，530层为塔式住宅。设计0.00相当于绝对标高15.00M，室外自然地面约为14.55M（绝对标高），底板厚600MM，坑底标高为-10.75M，主要承台深度为1.20M，部分承台深度为1.502.20M，地下室底板面积约为7827.5M2，基坑开挖土方约M3。1.3本方案编制依据 本工程基坑围护方案及基坑支护工程设计施工图。 国家和行业颁布的有关现行施工规范
4、和标准。 1）建设工程施工现场供用电安全规范GB50194-93 2）建筑地基基础工程施工质量验收规范GB50202-2002 3）建筑工程施工质量验收统一标准GB50300-2001 4）建设工程项目管理规范GB/T50326-2006 5）安全防范工程技术规范GB50348-2004 6）建筑基坑工程监测技术规范GB 50497-2009 7）危险性较大的分部分项工程安全管理办法建质2009号 8）建筑施工现场环境与卫生标准JGJ146-2004 9）施工现场临时用电安全技术规范JGJ46-2005 本工程勘察报告。 本工程施工组织设计 省、市有关建筑工程现场文明施工管理办法。 （6）同类
5、工程有关经验及成果。2.工程特点和地质状况2.1工程特点本工程基坑西侧为泗阳人民路，东侧为江苏省泗阳中学及住宅楼，北侧为银河路，南侧为淮海路。地下室基坑工程开挖深度较深，基坑上口开挖线距离周边马路很近（约5-7M)，市政道路、建筑物等保护要求较高，基坑安全等级一级。基坑支护由江苏省第二地质工程勘察院设计，基坑围护方案设计采取排桩+支锚的支护结构，-2.45M以上设计采用放坡（1：0.75-1：1）形式，水泥砂浆护坡，围护桩桩顶标高为-2，45M，自然地面标高约为-0.45M。地下水位较高，现场采用深井坑内降水，降水深度为坑底以下0.51.0M。2.2地质状况根据江苏省第二地质工程勘察院所出的地
6、质勘察报告，本工程的工程地质情况有以下特点：基坑开挖涉及6个工程地质（亚）层，其各地基土层的埋藏分布状况及工程地质特征如下： 土层名称层厚（M）容重（KN/M3）杂填土01.3018.0粉土1.305.4019.8粉质粘土5.409.4018.3粘土粉质土9.4013.5018.8粉细沙1.404.4020.0粘土5.107.5019.73.施工部署3.1施工思路本工程工期紧，场地狭小，出土主要由北面大门运出，路线较长。根据现场场地平面布置及周边环境并结合施工图线，拟把工作面分为A、B、C三个区域，考虑基坑开挖及支撑施工的衔接和工艺时间以及围护墙体和坑周地层位移相关性，利用土体自身在开挖过程中
7、约束位移的潜力，结合基坑围护图纸把基坑土方又分为三个层面。第一层自然地面-3.25（支撑以上土方），第二层自-3.25- -8.35M（支撑梁底），深5.1M，第二层自-8.35M-10.75（槽底），深2.4M。采用先中央后四周的开挖方法，阶梯式作业。土方开挖同支撑作业衔接，支撑作业紧跟土方开挖顺序进行流水施工，土方作业遵循开槽支撑，先撑后挖，分层开挖，严禁超挖的原则施工，检查周边环境、围护监控，降水水位，支撑强度，周边构造物及路面等沉降情况，达到土方作业的条件，制定季节性施工措施，设置暢通的排水设施，基坑防护措施，确保安全施工。3.2施工流程排桩+支锚的支护结构施工完毕（达到设计强度）降水
8、砼冠梁（围护桩顶圈梁）施工挖第一层土方开沟槽支撑系统施工开挖第二层土方锚杆施工挖第三层土方清槽底施工验收3.3施工段划分根据施工图纸及土方作业量，把土方工程分为A、B、C三块作业区域，分三层施工，具体如下图所示： 3.4施工组织本工程地下二层，基坑深，地下水位较高，四周没有作业场地，周边作业环境较复杂且基坑离路边近，工期紧短。组建有力的项目经理部，是实现目标的保证；我公司委派具有丰富现场施工管理经验的项目经理，配备两位项目副经理和一位总工程师，同时还配有施工技术、安全、机械设备、质量、计划、预算等方面的专业技术人员，使项目实现全面质量管理，以确保施工工序受控，建造业主满意工程。项目部组织机构网
9、络如下图：项目经理项目副经理技术总工施工员质检员资料员预算员财会员材料员安全员设备员试验员调度保管员施工班组4.施工进度计划拟机械设备投入及土方施工进度计划：第一层土方程量约为32000M3,每个区域平均为11000M3；投入200型挖掘机6-8台，土方运输车45辆；工期10晴天（2013.3.23-2013.4.2）第二层土方程量约为59000M3,每个区域平均为20000M3；投入200型挖掘机6-10台，土方运输车35辆；工期20晴天（2013.4.16-2013.5.5）第三层土方程量约为40000M3,每个区域平均为10000M3；投入200型挖掘机6台，长臂挖机1台，小型挖机1-2
10、台，道板适量，土方运输车20-30辆；工期20晴天（2013.5.15-2013.6.5）。5.主要施工方法5.1工程测量 该工程占地面积较大，场地比较平坦通畅，这对施工平面控制网的布设比较有利，考虑该工程的实际情况采用外控法，一次性建立统一的平面施工控制网。根据业主及规划部门提供的水准点及坐标控制点，给合现场施工平面布置图、施工图设计文件、基坑支护施工图，建立水准控制网点和轴线坐标控制网，请建设单位及监理单位复核验收签字确认。5.1.1 布网原则先整体，后局部，高精度控制低精度；控制点选在拘束度大、安全、易保护的位置，通视条件良好，分布均匀，设置防护措施。5.1.2 施工控制网的测设控制点引
11、测根据建设方给定的城市高程点及定位坐标，在场区内引测3个控制点（轴线交点），并引至基坑外安全地方设置，木桩埋深1.5M，用砼浇注并以钢柱作标记，并测定高程作为工程定位放线依据，精度限差要求如下表：等级导线长度平均边长测角误差方位角闭合差导线相对闭合差二等1.0(KM)200(M)10()20 ()1/10000控制网布设依据场内导线控制点，沿距建筑物基坑边坡线约2 M远位置测设各轴线方向控制基准点，埋设外控基准点，要求埋深0.5M，并浇注砼稳固。控制网加密和施工放线垫层施工完成后，要根据施工控制网精确测定建筑物位置，并进行控制网加密，各轴线交点要以红三角作标记，要求轴线间距、线垂直角必须附合规
12、范要求。轴线控制网的精度等级及测量方法根据工程测量规范要求控制网的技术指标必须符合下表的规定。等 级测角中误差()边长相对中误差二 级121/150005.1.3 高程控制网的布设高程控制网起始依据：高程控制网依据业主提供场区内高程控制基点测设。高程控制网的布设考虑到施测方便，高程控制网拟布设在基坑周边转角部位，100100MM木方打入地下并用砼坞牢，在该竖平面上涂上红色“”标志，并在旁侧注明相对标高。高程控制网的精度等级及测量方法。根据工程施工测量规范标高控制网拟采用四等水准测量方法测定。水准测量的主要技术要求应符合下表的规定。等 级每公里高差中数偶然中误差往返较差附合差四 等5MM20 注：L为附合路线或闭合环线长度（以MM计）测量仪器选用DS3型水准仪，往返观测。水准观测的技术要求符合下表的规定。等级视线长度视线高度前后视距差前后视距累积差四等100M0.2M3M10M5.1.4 测量质量保证措施所
