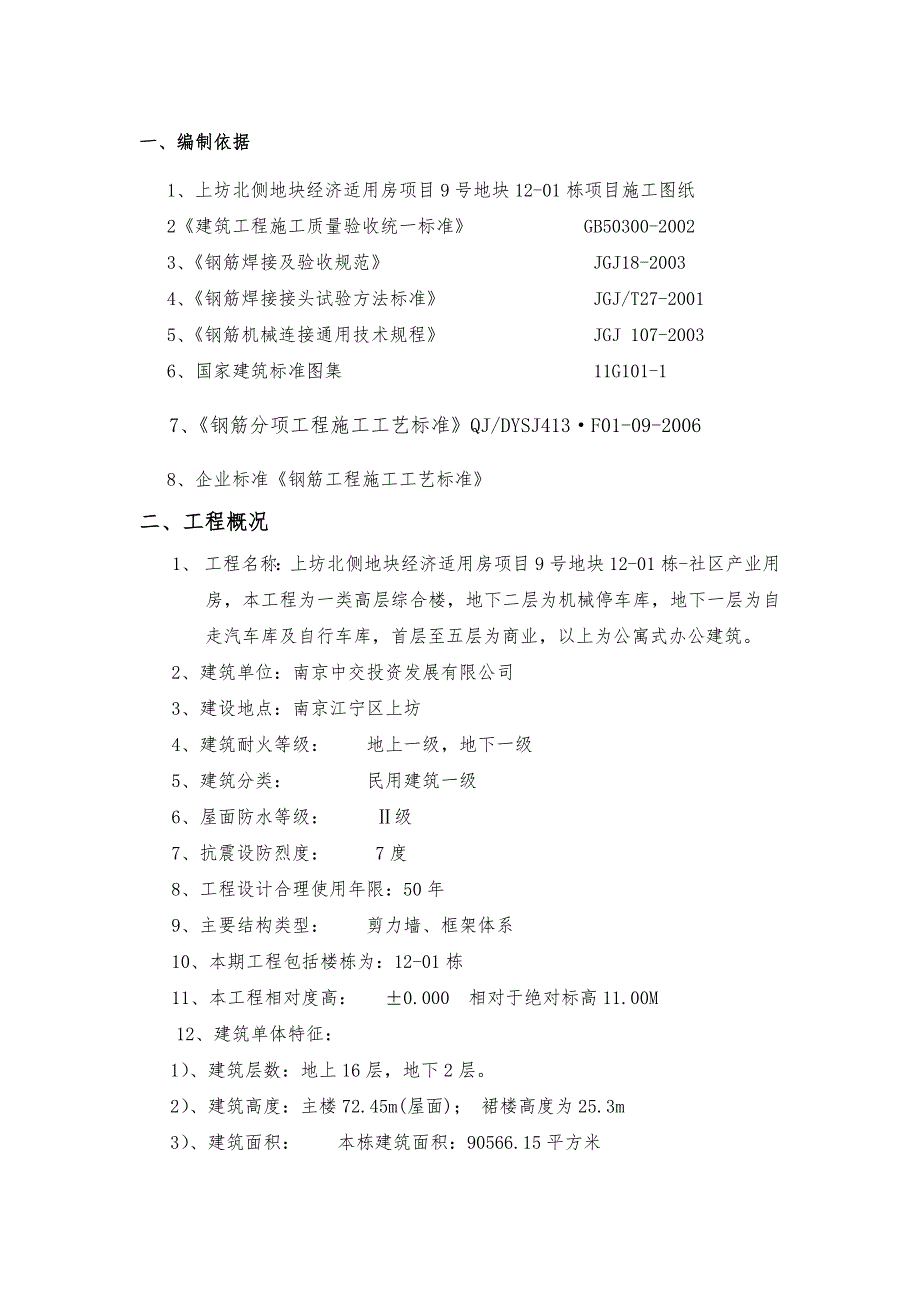

1、一、编制依据 1、上坊北侧地块经济适用房项目9号地块12-01栋项目施工图纸2建筑工程施工质量验收统一标准 GB50300-20023、钢筋焊接及验收规范 JGJ18-20034、钢筋焊接接头试验方法标准 JGJ/T27-20015、钢筋机械连接通用技术规程 JGJ 107-20036、国家建筑标准图集 11G101-17、钢筋分项工程施工工艺标准QJ/DYSJ413F01-09-20068、企业标准钢筋工程施工工艺标准 二、工程概况1、 工程名称：上坊北侧地块经济适用房项目9号地块12-01栋-社区产业用房，本工程为一类高层综合楼，地下二层为机械停车库，地下一层为自走汽车库及自行车库，首层至
2、五层为商业，以上为公寓式办公建筑。2、 建筑单位：南京中交投资发展有限公司3、 建设地点：南京江宁区上坊4、 建筑耐火等级： 地上一级，地下一级5、 建筑分类： 民用建筑一级6、屋面防水等级： 级7、抗震设防烈度： 7度8、工程设计合理使用年限：50年9、主要结构类型： 剪力墙、框架体系10、本期工程包括楼栋为：12-01栋11、本工程相对度高： 0.000 相对于绝对标高11.00M 12、建筑单体特征：1）、建筑层数：地上16层，地下2层。2）、建筑高度：主楼72.45m(屋面)； 裙楼高度为25.3m3）、建筑面积： 本栋建筑面积：90566.15平方米 其中地上：69403.22平方米

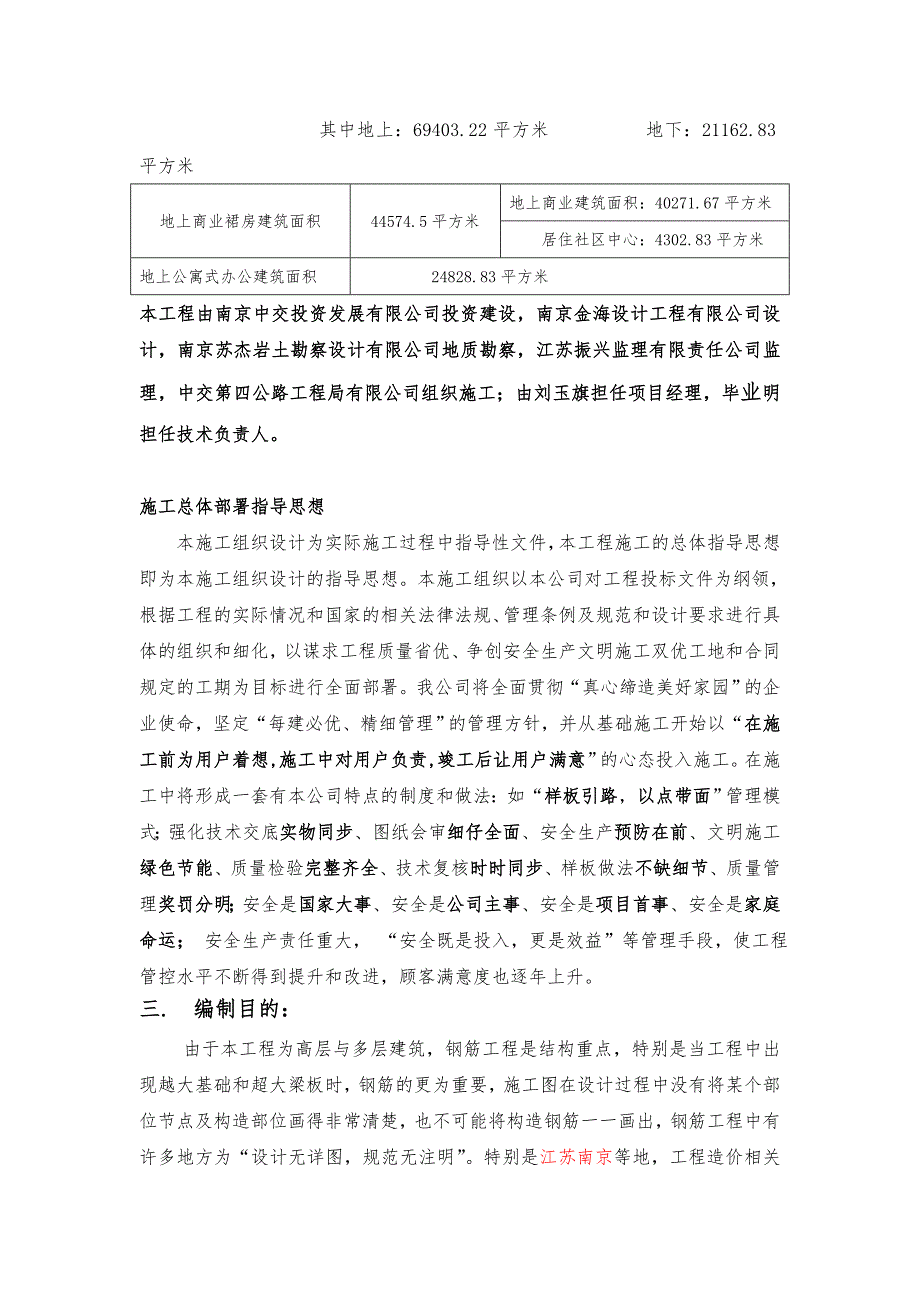

3、 地下：21162.83平方米地上商业裙房建筑面积44574.5平方米地上商业建筑面积：40271.67平方米 居住社区中心：4302.83平方米地上公寓式办公建筑面积 24828.83平方米本工程由南京中交投资发展有限公司投资建设，南京金海设计工程有限公司设计，南京苏杰岩土勘察设计有限公司地质勘察，江苏振兴监理有限责任公司监理，中交第四公路工程局有限公司组织施工；由刘玉旗担任项目经理，毕业明担任技术负责人。施工总体部署指导思想本施工组织设计为实际施工过程中指导性文件，本工程施工的总体指导思想即为本施工组织设计的指导思想。本施工组织以本公司对工程投标文件为纲领，根据工程的实际情况和国家的相关法
4、律法规、管理条例及规范和设计要求进行具体的组织和细化，以谋求工程质量省优、争创安全生产文明施工双优工地和合同规定的工期为目标进行全面部署。我公司将全面贯彻“真心缔造美好家园”的企业使命，坚定“每建必优、精细管理”的管理方针，并从基础施工开始以“在施工前为用户着想,施工中对用户负责,竣工后让用户满意”的心态投入施工。在施工中将形成一套有本公司特点的制度和做法：如“样板引路，以点带面”管理模式；强化技术交底实物同步、图纸会审细仔全面、安全生产预防在前、文明施工绿色节能、质量检验完整齐全、技术复核时时同步、样板做法不缺细节、质量管理奖罚分明；安全是国家大事、安全是公司主事、安全是项目首事、安全是家庭

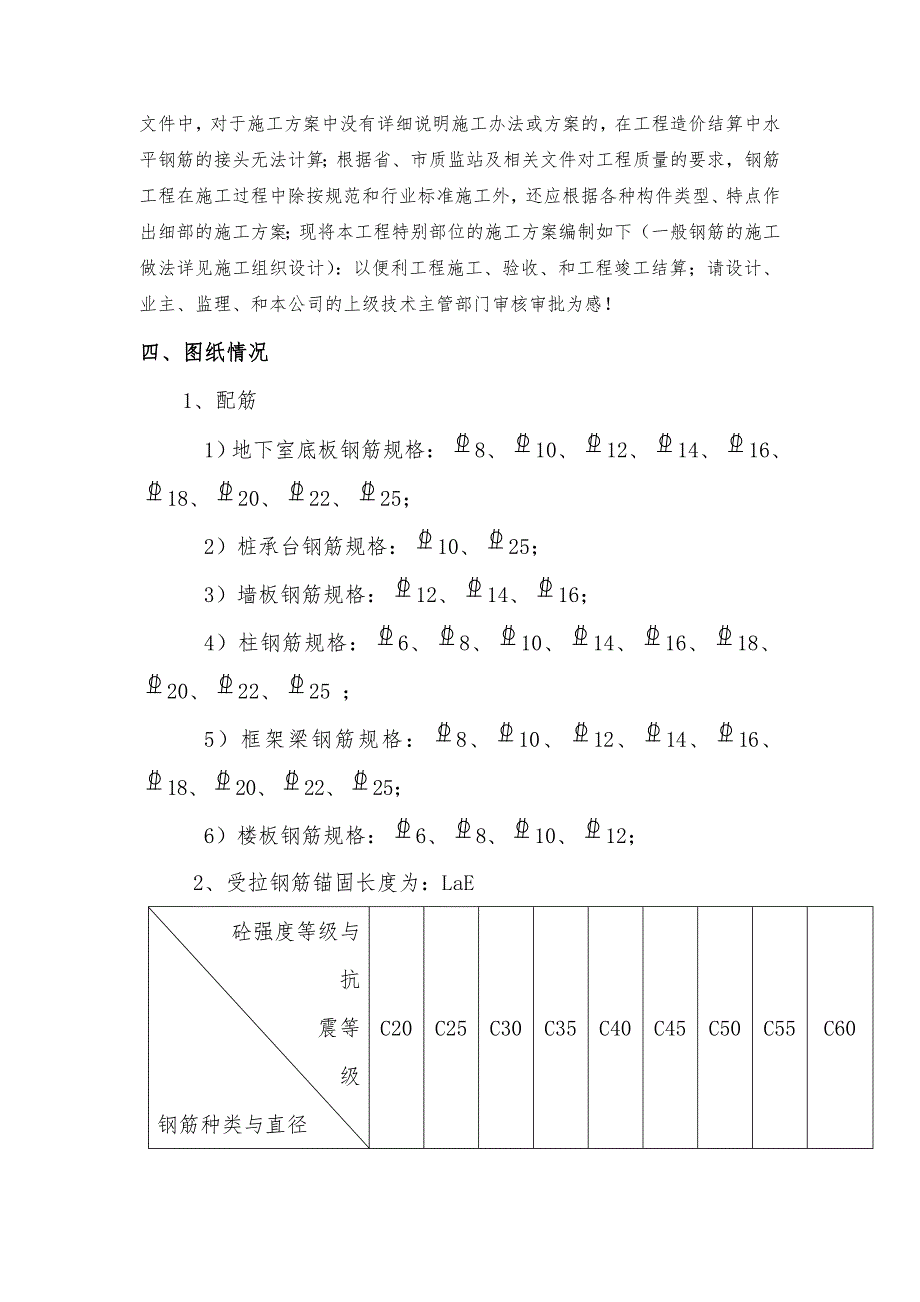

5、命运； 安全生产责任重大， “安全既是投入，更是效益”等管理手段，使工程管控水平不断得到提升和改进，顾客满意度也逐年上升。三. 编制目的：由于本工程为高层与多层建筑，钢筋工程是结构重点，特别是当工程中出现越大基础和超大梁板时，钢筋的更为重要，施工图在设计过程中没有将某个部位节点及构造部位画得非常清楚，也不可能将构造钢筋一一画出，钢筋工程中有许多地方为“设计无详图，规范无注明”。特别是江苏南京等地，工程造价相关文件中，对于施工方案中没有详细说明施工办法或方案的，在工程造价结算中水平钢筋的接头无法计算；根据省、市质监站及相关文件对工程质量的要求，钢筋工程在施工过程中除按规范和行业标准施工外，还应根
6、据各种构件类型、特点作出细部的施工方案；现将本工程特别部位的施工方案编制如下（一般钢筋的施工做法详见施工组织设计）：以便利工程施工、验收、和工程竣工结算；请设计、业主、监理、和本公司的上级技术主管部门审核审批为感！四、图纸情况1、配筋1）地下室底板钢筋规格：8、10、12、14、16、18、20、22、25；2）桩承台钢筋规格：10、25；3）墙板钢筋规格：12、14、16；4）柱钢筋规格：6、8、10、14、16、18、20、22、25 ；5）框架梁钢筋规格：8、10、12、14、16、18、20、22、25；6）楼板钢筋规格：6、8、10、12；2、受拉钢筋锚固长度为：LaE砼强度等级与抗
7、 震等级钢筋种类与直径C20C25C30C35C40C45C50C55C60HPB300普通钢筋45d39d35d32d29d28d26d25d24dHPB400普通钢筋53d46d40d37d33d32d31d30d29d钢筋搭接长度为：1.4LaE3、钢筋保护层构件最外层钢筋的钢筋保护层厚度：（mm） 部位 板、墙梁、柱室内正常环境（环境类别一类）1520室内潮湿环境（厨房、卫生间等）露天（阳台、雨篷）及与土壤直接接触部位环境类别二a类 25混凝土标号不大于C25时，钢筋保护层厚度增加5mm.。构建中受力钢筋的保护层厚度不应小于钢筋的公称直径d.基础中钢筋（无妨水层处）的保护层厚度为 40
8、mm地下室水池、外墙及底板迎水面（建筑设防水层处）钢筋的保护层厚度为 40mm4、钢筋级钢筋，级钢筋5、钢筋连接：规格大于12小于20的梁筋、板筋采用闪光对焊连接；规格大于12小于20的墙板筋、柱筋采用电渣压力焊连接；规格大于等于20的梁筋、柱筋采用直螺纹机械连接；其余采用绑扎搭接。6、电梯井基础承台上层钢筋设计采用7.5号（75*8*9.0）角钢支架代替马凳。7、梁、墙、板、柱钢筋节点构造参见设计图纸以及标准图集11G1011施工。五、施工部署1、施工机具部署： 对焊机： 2台 弯曲机： 4台切断机： 4台 调直机： 2台 直螺纹机： 2台 交流电焊机： 6台 型材切割机： 3台 砂轮机：
9、2台 2、人员部署：为了保证工程的质量和工程能如期完成，调配有数年工作经验的人员为班组长共2名，钢筋翻样配料工2名，直螺纹套丝工4名，电工1名，电焊工5名，制作工30名，绑扎工100。 3、技术部署：1）钢筋进场要检查其表面质量、规格、尺寸等是否符合要求，书面要检查钢筋质保书，钢筋牌子上的炉批号是否与质保书一致，自检合格后，报监理验收通过后，对进场钢筋原材料取样、送检，试验合格后投入使用。2）施工人员要认真阅读图纸，了解设计意图，严格按施工图纸要求、抗震等级要求及施工规范要求等施工。3）钢筋在加工之前应进行调直处理，盘钢的调直，可以用调直机进行调直，直条钢筋有弯时可用人工手锤的方法调直，也可用
10、钢筋调直机调直。4）根据钢筋的料单以及进场钢筋的定尺统筹安排、集中下料、调节使用，使钢筋的损耗降到最低程度，钢筋下料时应考虑弯曲时的伸长率。5）钢筋的加工成型。箍筋应横平竖直，矩形和正方形的转角应方正垂直，端部应煨成135度弯勾。弯勾的平直部分长度应符合抗震的要求且不小于10d，主筋的加工制作应按图示规格尺寸和规范的规定，端部的锚固应符合要求。光圆钢筋应有180度弯勾，弯起钢筋的弯起点要准确，弯起角度应符合设计要求，同时端头的锚固也应符合要求。6）用于墙柱侧面及楼板、梁的保护层垫块，依据设计要求厚度，订购塑料垫块。特别注意主次梁处，次梁保护层厚度为主梁保护层厚度+主梁受力钢筋直径，并逐渐减小到
11、次梁的保护层厚度。施工时，要根据实际情况放样，以控制垫块的准确度。当塑料垫块尺寸不能满足要求时，可预制砂浆垫块，但须严格控制垫块的强度及加工精度，砂浆配比1:2，并注意养护。六、钢筋绑扎施工工艺及质量验收根据施工图纸，在垫层或楼板上放出轴线和基础梁、墙、柱位置线。在垫层在放线要用红漆标注出轴线、边线、尺寸线。1、基础钢筋根据施工图纸先放好各梁钢筋的位置。画好底板钢筋间距线。穿梁的上下部纵向受力筋，先绑上部纵筋，再绑下部纵筋。框架梁上部纵向钢筋贯穿中间接点，梁下部纵向钢筋伸入中间节点要保证锚固长度。梁钢筋的锚固：梁锚入支座时，要上部钢筋下锚，下部钢筋上锚，严禁钢筋水平弯起。绑扎箍筋：梁端第一个箍
12、筋在距离柱边50mm。梁端箍筋加密区按图纸要求。箍筋用套扣法绑扎，箍筋要垂直主筋，间距要均匀，绑扎要牢固，梁主筋要贴箍筋角。要明确主次梁，在放置钢筋时，主梁的主筋应在下面，次梁钢筋在上面，严禁主次颠倒，主次梁交接处应有加密箍筋或吊筋。加密箍筋间距50，每边三道。在绑扎底板钢筋时，要错开钢筋的搭接位置，相邻钢筋接头应500mm，且搭接面积不超过25%。梁搭接接头宜错开，不准在梁净跨中1/3的范围内搭接。2、底板钢筋：地下室底板钢筋采用直螺纹连接，底板为整体筏板基础，沿墙柱轴线双向布置全部绑扎固定再绑扎板底筋及集水坑。在防水保护层上按图分格弹线，由钢筋翻样人员带队从外到内，从低到高的顺序全面铺开，
13、搭好架子，按图纸设计要求，放好钢筋，再开始绑扎钢筋。先绑扎下翻梁，后绑扎底板下层钢筋，再绑扎暗梁，然后绑扎上翻梁，最后绑扎底板上层钢筋，所有接头错开35d，底板厚度600mm、1600mm，采用单根级钢筋25作撑脚。间距设置为1000，撑脚高度以满足砼保护层需要为标准，将撑脚与挑梁筋焊接牢固。3、框架柱钢筋工艺流程：焊接竖向受力筋套柱箍筋画箍筋间距线绑箍筋施工要点a、按照图纸要求间距，计算好每根柱箍筋数量，先将箍筋套在下层伸出的主筋上，然后立柱子钢筋，再进行电渣压力焊接。b、柱纵向钢筋接头位置：柱纵向受力钢筋的搭接数量不能超过钢筋总量的50%，柱第一道插筋离楼板距离为500，且hc，且Hn/6
14、（首层为Hn/3）(hc为柱截面长边尺寸，Hn为所在楼层的柱净高)。同一构件中相邻纵向受力钢筋的绑扎搭接接头宜相互错开，钢筋绑扎搭接接头连接区段的长度为1.3倍搭接长度，即1.3LlE。凡搭接接头中点位于该连接区段长度内的搭接结构均属于同一连接区段，位于同一连接区段内的受拉钢筋搭接接头面积百分率不能超过规范要求。c、柱箍筋绑扎：）严格按箍筋钢筋下料及加工尺寸，加工时保证弯钩平行，平直长度不小于10d，弯折135；当采用级钢筋时，箍筋弯折直径为4d。）在立好的柱子主筋上，用粉笔画出箍筋间距，然后将已套好的箍筋往上移动，由上往下采用缠扣绑扎。）箍筋与主筋要垂直，箍筋转角与主筋交点均要绑扎，主筋与箍筋非转角部分的相交点成梅花交错绑扎。）箍筋弯钩叠合处要沿柱子主筋交错布置绑扎。d、箍筋加密区：柱箍筋加密区为梁顶、底面向上和向下同时满足：柱长边尺寸；Hn/6（首层为Hn/3）、梁高度且500mm。柱箍筋加密应与梁筋绑扎同时进行。梁箍筋加密区范围为：梁端头，第一道离柱50mm，2倍梁高且500mm。对于梁与墙体相交处，梁箍筋必须进入墙体一道。对于受力钢筋搭接范围内，箍筋须进行加密处理。e、附加钢筋:对于构件所有开洞处，均
