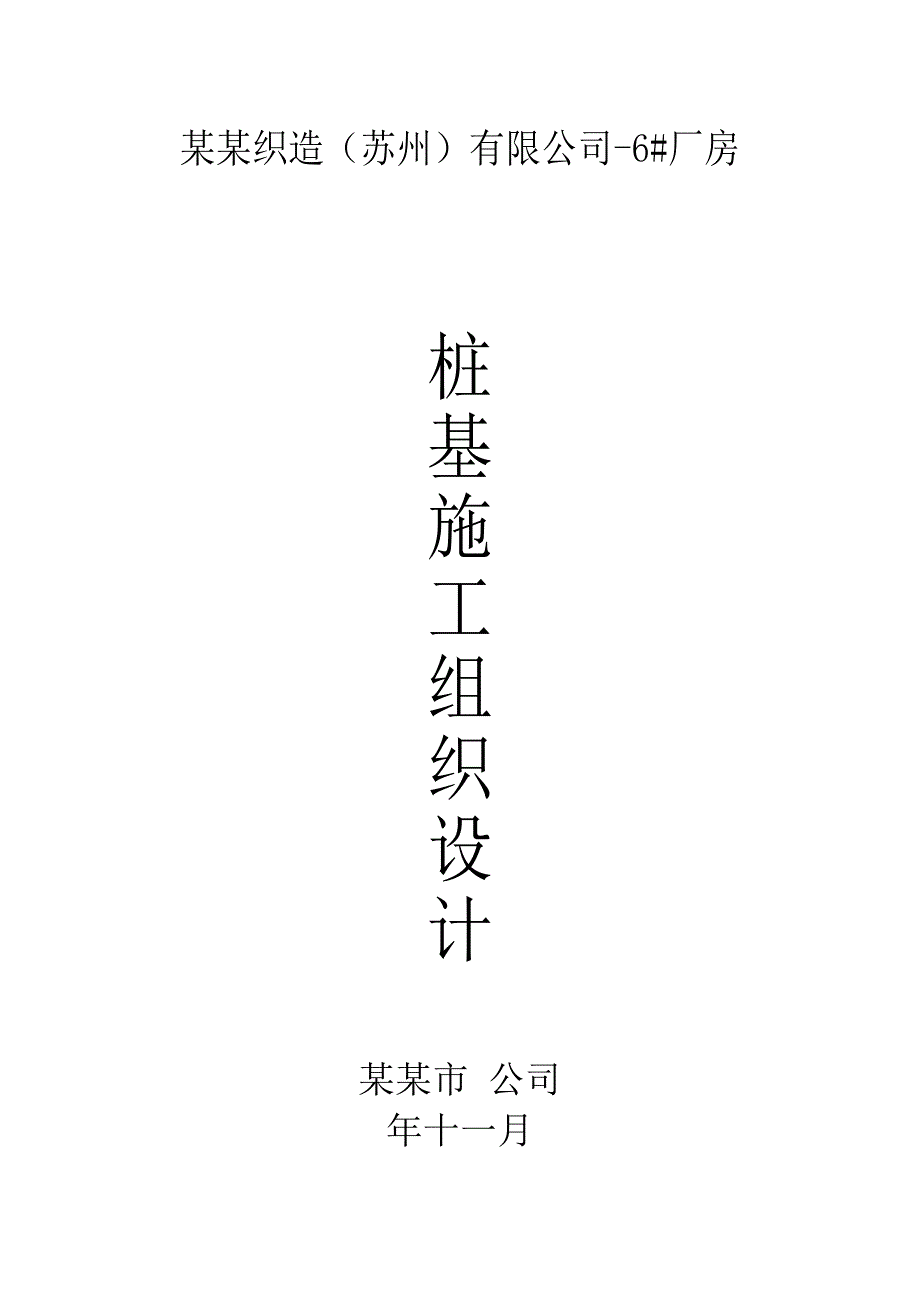

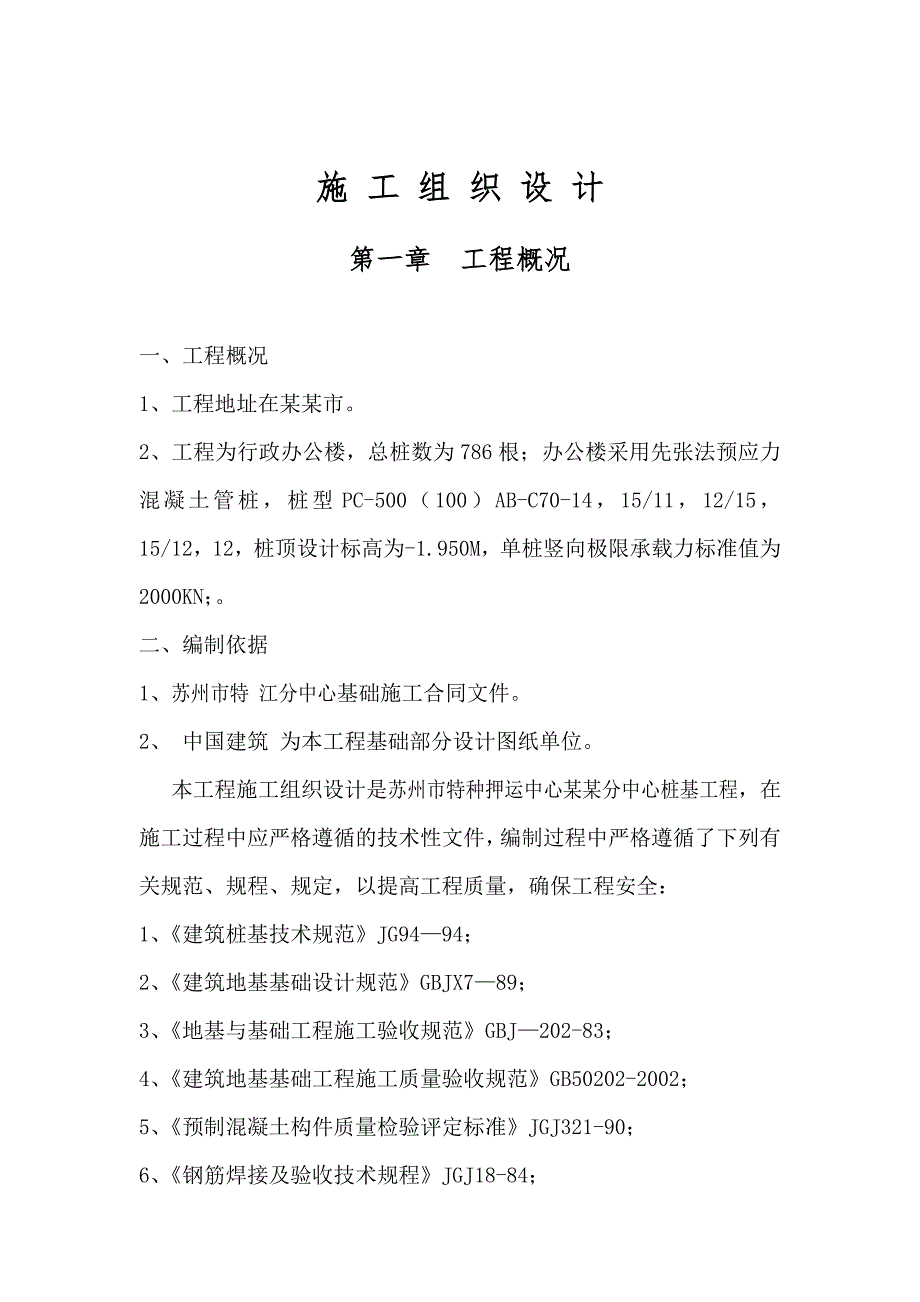

1、某某织造（苏州）有限公司-6#厂房桩基施工组织设计某某市 公司年十一月 施 工 组 织 设 计第一章 工程概况一、工程概况1、工程地址在某某市。2、工程为行政办公楼，总桩数为786根；办公楼采用先张法预应力混凝土管桩，桩型PC-500（100）AB-C70-14，15/11，12/15，15/12，12，桩顶设计标高为-1.950M，单桩竖向极限承载力标准值为2000KN；。二、编制依据1、苏州市特 江分中心基础施工合同文件。2、 中国建筑 为本工程基础部分设计图纸单位。 本工程施工组织设计是苏州市特种押运中心某某分中心桩基工程，在施工过程中应严格遵循的技术性文件，编制过程中严格遵循了下列有关

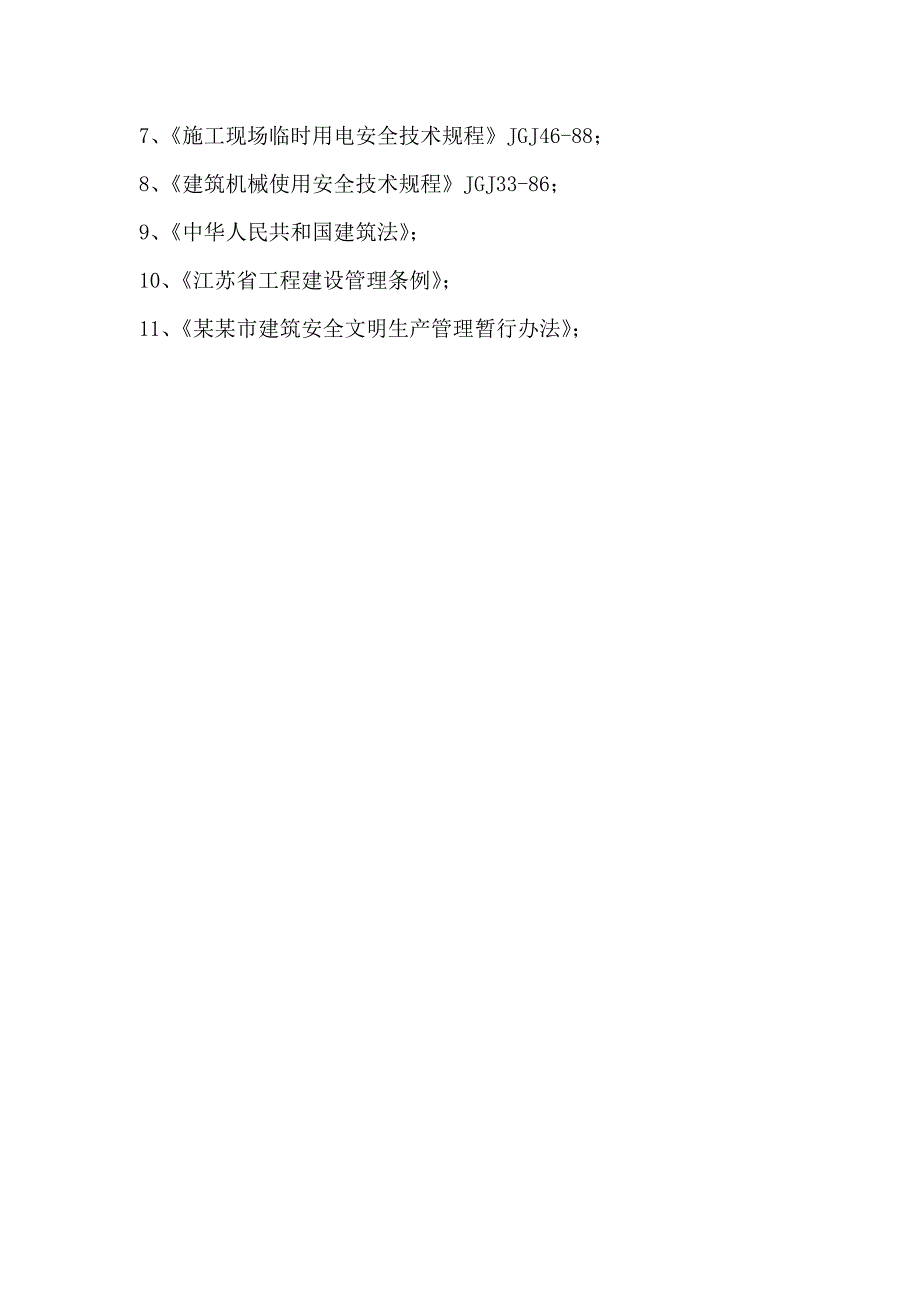

2、规范、规程、规定，以提高工程质量，确保工程安全：1、建筑桩基技术规范JG9494；2、建筑地基基础设计规范GBJX789；3、地基与基础工程施工验收规范GBJ202-83；4、建筑地基基础工程施工质量验收规范GB50202-2002；5、预制混凝土构件质量检验评定标准JGJ321-90；6、钢筋焊接及验收技术规程JGJ18-84；7、施工现场临时用电安全技术规程JGJ46-88；8、建筑机械使用安全技术规程JGJ33-86；9、中华人民共和国建筑法；10、江苏省工程建设管理条例；11、某某市建筑安全文明生产管理暂行办法；第二章 设计主要技术指标1、本工程基础设计采用预应力混凝土管桩，桩型分别为
3、PC-500（100）AB-C70-14，15/11，12/15，15/12，12，设计指标见概况说明。2、桩身强度采用高强砼C70，采用焊接接桩。3、本工程桩基施工和结束后按桩基技术规范JGJ944进行施工验收，并按规定对桩的施工质量进行检验。4、地层土质特征，详见地质报告。第三章 项目管理班子组成一、组织机构施工人员的配置采取公司基本职工与农村合同工相结合的方法，管理人员及技术人员由公司配备，辅助工人由公司从劳动力市场引进，并经项目经理部入场教育岗位培训后方可进场工作，根据该工程需要，本公司将派具有较强的现场管理能力和基础打桩施工经验的注册项目经理负责项目施工，项目组相应配置技术组、施工组
4、、材料组、设备组、核算组、保卫组等一套强有力的管理班子。项目经理部在项目经理的领导下，做好本项目管理的组织机构，全面负责工程开工到竣工全过程施工生产技术、经营管理工作，保证本工程及工期达到预期要求。施工现场组织配置（10人）工种人数工作内容桩机班长1负责本班的桩基作业，施工原始记录及交接班记录桩机辅助工3配合班长打桩作业，辅助桩沉放及桩机移位材料员1负责原材料验收施工安全员1按规范规定检查督促现场施工安全施工技术员1负责水准点、基准线、轴线、桩位的复核、引测施放及施工记录电工1按驳工程电机、电缆、发电等工作文明施工管理1负责工地文明卫生治保后勤勤杂工1负责食堂、厕所等卫生管理工作，并负责施工现
5、场清理及原材料堆放二、物资材料供应（1）工程所需材料数量详见投标预算书“材料汇总表”进行采购，并严格按公司采购程序执行，选择可靠的材料供应商并与之签订供货合同，进场材料必须验收品种、规格、质量、数量并要求供应商提供质量证明，现场材料应进行明示标识。（2）按施工进度计划分期分批组织材料进场。三、施工现场管理体系总公司分管经理项 目 经 理质量员技术员施工员后勤员核算员材料员资料员电工焊接工测量工桩 基班组四、项目部各人员的主要职责 1、项目经理：代表企业 ，对本工程全面负责，其主要职责是：负责项目经理部全面工作，协调部门之间与作业队之间的工作，协调和配合工作，督促各职能部门高标准规范完成职能工作
6、，并负责与业主、监理及各横向单位的联系。2、技术质量组：主要负责工程施工技术工作日质量控制、自检、验收、技术复核、质量评定、技术资料的收集工作，以及对测量小组和现场试验实行具体工作指导。3、安全组：主要负责本项目的施工安全管理，具体实行施工现场安全动态管理，消防保卫，环境保护等工作。4、项目核算组：主要负责预算、合同、资金收支、成本核算、完成月报及劳动分配等工作。5、材料组：主要负责材料询价、采购、计划供应、管理运输。6、后勤组：主要负责食堂、宿舍、厕所等卫生管理工作并配合安全组、材料组具体做好现场整洁卫生及文明施工管理工作。7、施工组：主要负责生产调度指挥、文明施工技术管理、施工组织设计、计
7、划进度安排。五、施工组织管理1、开工前准备，在开工前应具备以下技术资料： 工程地质勘察报告 设计图纸及技术要求 地下管线图 图纸会审及技术交底纪要 轴线及基准点资料 原材料复试合格报告 建设单位签发的开工报告2、建立施工管理班子，临时设施落实，各种施工人员落实，施工机械材料落实。3、施工前场地应达到“三通一平”，做好轴线、水准点设置。会同业主、监理查核验收。4、建立现场供水、供电系统，组织机械设备安装、调试。5、组织有关工程技术人员、班组长进行技术交底，明确质量要求，验收标准及程序。6、组织全体施工人员进行开工前动员，并进行安全、文明、遵纪守法教育。7、根据工程特点及现场条件，落实好材料设备进
8、场计划。第四章 机械设备数量及适用性 根据本工程业主的要求，结合地质报告，为优质、安全、快速完成本工程施工任务，我公司决定采用一台锤击桩机负责该工程桩基施工任务。综合分析本工程地质情况及设计要求，选用4T锤以上方可适用本工程施工要求。现场施工主要机械设备及辅助设备序 号名称型号数 量功率（KN/台）备注1锤击桩机4T1台锤击桩施工2吊车QY251组拆桩机和卸桩3经纬仪J62测量定位放线、垂直度校正4水准仪S32测定标高5载重汽车10T超长1桩机进退场6配电箱250A1施工用电驳接触7电缆线16M2600M施工用电第五章 主要施工方法一、先张法预应力混凝土管桩施工工艺流程施工方法是在软土地基上，
9、利用锤击将预制桩沉入土中的一种沉桩工艺，本工程打桩施工，采取分段沉入，逐段接长的方法，接桩的方法为焊接法。二、打桩施工应遵守下列规定：（1）根据桩的密集程度：由一侧向单一方向进行。（2）根据基础的设计标高，宜先大后小，先长后短。（3）根据桩的规格宜先大后小，先长后短。三、先张法预应力混凝土管桩具体施工工艺：（1） 先复核控制点，经监理验收合格后，将其引测到不易移动的地方保护起来，现场水准点就近引测到不易沉陷的地方，作为现场桩施工的测量依据。（2） 沉桩前，先调平桩机，然后对准桩位（偏差不超过20mm），沉桩约500mm后，看桩的垂直度，如有偏移必须调整桩的垂直度。其施工工艺流程图检查桩顶标高、
10、移机焊接接桩、控制上节桩与下节桩的垂直度预应力管桩、控制桩位偏差接桩时双向校核桩身垂直度复测轴线及位置吊放第一节预制桩控制垂直度桩机就位、垂直度调整测量放线定桩位、埋设桩位原材料进场校核桩位桩机设备 进场搭机、调试场地平整、压实三、预应力管桩具体施工步骤（1）桩机就位：将第一节预制桩对准预先埋设的桩位上，通过在桩顶上用锤轻锤桩，以克服桩身下沉时与土的摩擦力，迫使预制桩下沉（如此反复直至成桩）。（2）焊接接桩：接桩时，必须对准下节桩并校核垂直无误后，用电焊接桩连接固定，停歇时间达到要求之后再沉桩。桩机行走路线结束开始 第六章 施工步骤、形象进度及质量控制一、施工条件 苏州市特种押运中心某某分中心
11、工程，场地原为农田地，地势低洼，现已整平，交通方便，水电已通，已具备施工开工条件。二、施工现场准备 本工程由我公司施工，我们将按业主要求及时进场，服从监理管理，按本施工组织设计施工，具体工作为： 1.对施工现场的进入口通道进行地面硬化处理。 2.临时设施搭建。 3.机械设备及施工人员进场。三、施工技术准备 1.组织项目经理部施工管理人员学习有关图纸、施工规范以及技术文件. 2.由项目部技术组组织学习本工程图纸及核查工作，做好图纸会审，设计技术交底工作，并认真执行各项施工技术措施。 3.测量放线工作：由施工技术测量组复核基准线，根据水准点，实施定位放线，引测水准点，基准线引到不受桩基施工影响区域
12、，并作可靠保护。具体是第一步用水准仪引进水准点确定建筑物坐标位置：第二步用经纬仪测定主轴线（即四角控制点）及设置固定引测点：第三步在以上基础上进行纵、横轴线的测定设置工作，并进行预埋桩位工作。四、施工步骤1. 施工程序、施工流向 本工程以打桩为主控进行操作方案，必须抓好本工程项目的施工关键线路，以最短的时间为满足甲方的要求，以便能确保工程保质、保量按时完成。为了避免土壤挤压，施工流向：从中间开始，向两侧边进行。2. 施工顺序 根据图纸要求及平面布置选择打桩桩机 测量定位及安装 测量定位放线 设置龙门板 桩位放样 埋设桩位 起吊预制桩 对准桩位开始沉桩 观察记录 起吊第二节预制桩 校核垂直电焊接
13、桩 开始沉桩 观察记录 桩机移位（重复施工） 结束退场。五、质量保证措施 1.桩位测放由专人测量工程师使用精密经纬仪测放桩位，放样误差小于20mm。桩位需经业主、监理符合验收。 2.本工程预制桩将采用商品桩，对桩的质量保证措施不再叙述。 3.桩位准确 （1）结合本工程轴线较多，施工现场成立专门测量小组，对甲方提供的基准点、基准线并对轴线控制点作重点保护。 （2）测量组施测工作及计算结论必须有另人复核。 （3）所用测量仪器必须有合格证、鉴定证明，并经监理单位复核后方可使用， （4）施放轴线（控制点）桩位开工前会同监理单位复核无误后方可开工。 （5）桩位在开工前一次性放完，待监理公司验收后埋设预制桩位。桩位埋设采用十字线法，保证桩尖中心与桩位中心偏差小于2cm，并使桩位牢固正确。 （6）因本工程设计桩型为挤土作用大，加上桩机移位及土面上升，极易产生桩位移位现象，所以必须加强轴线和桩位的复测工作，此一工作必须贯彻与整个施工全过程。 4.桩的垂直度 （1）桩机
