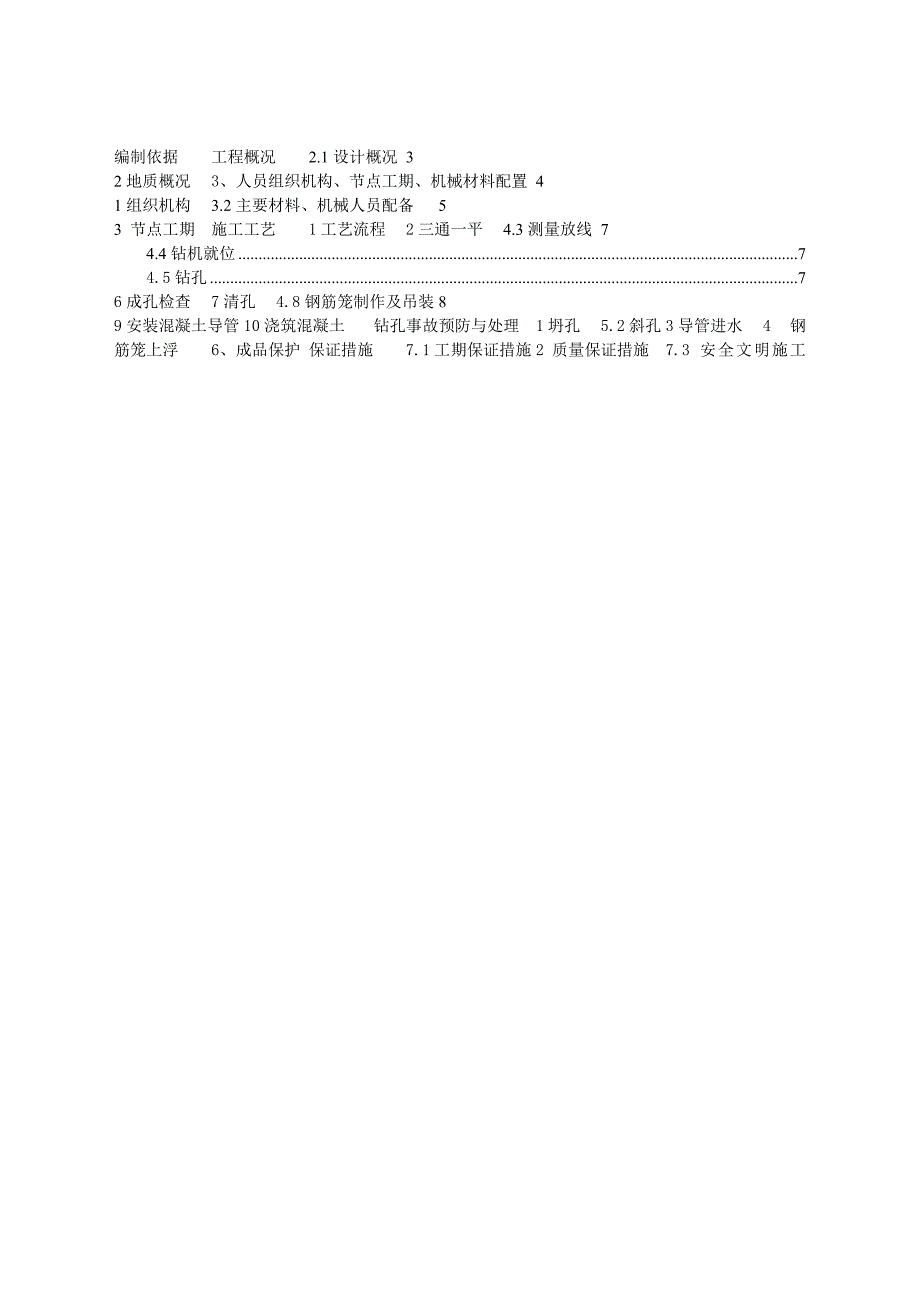

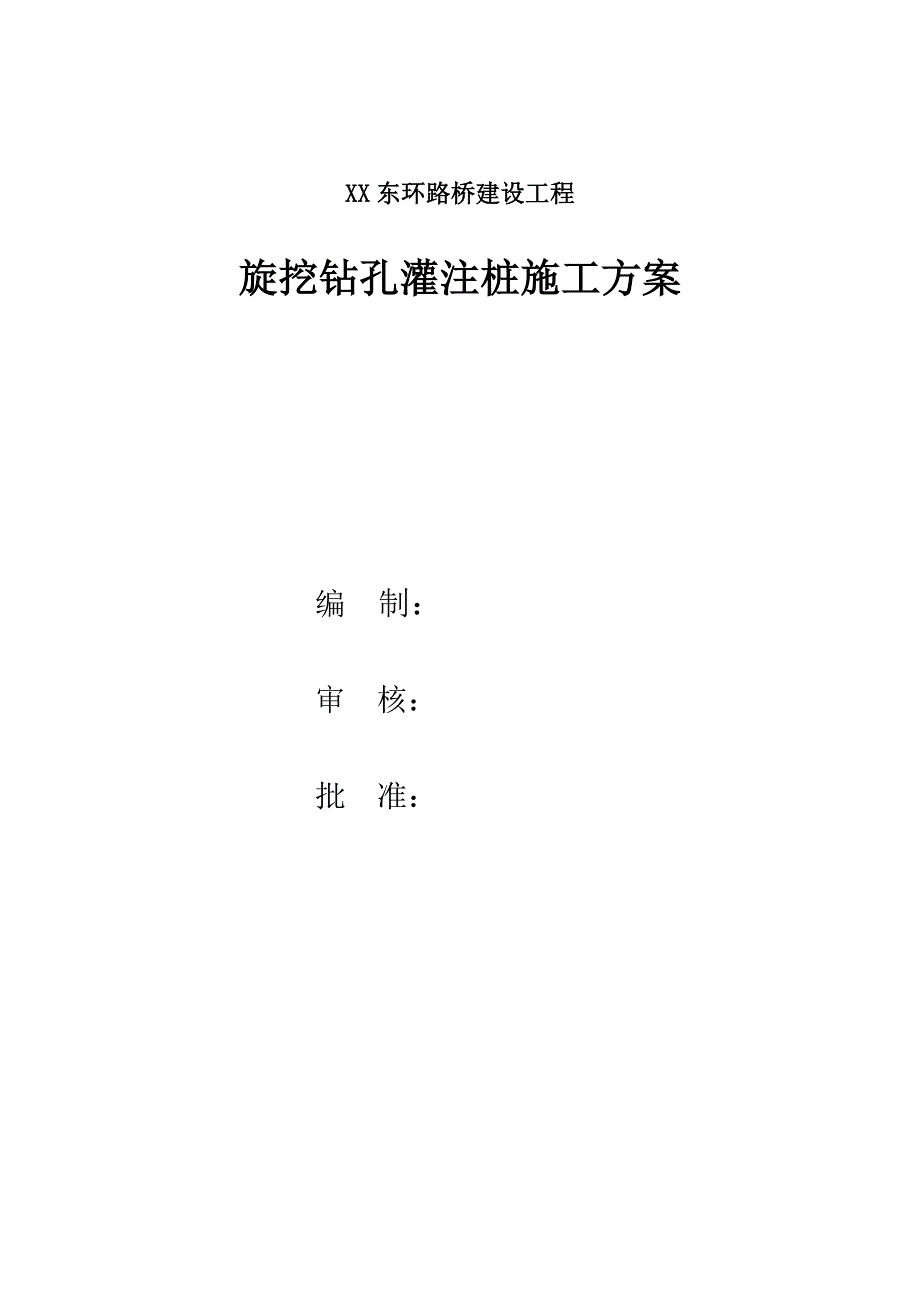

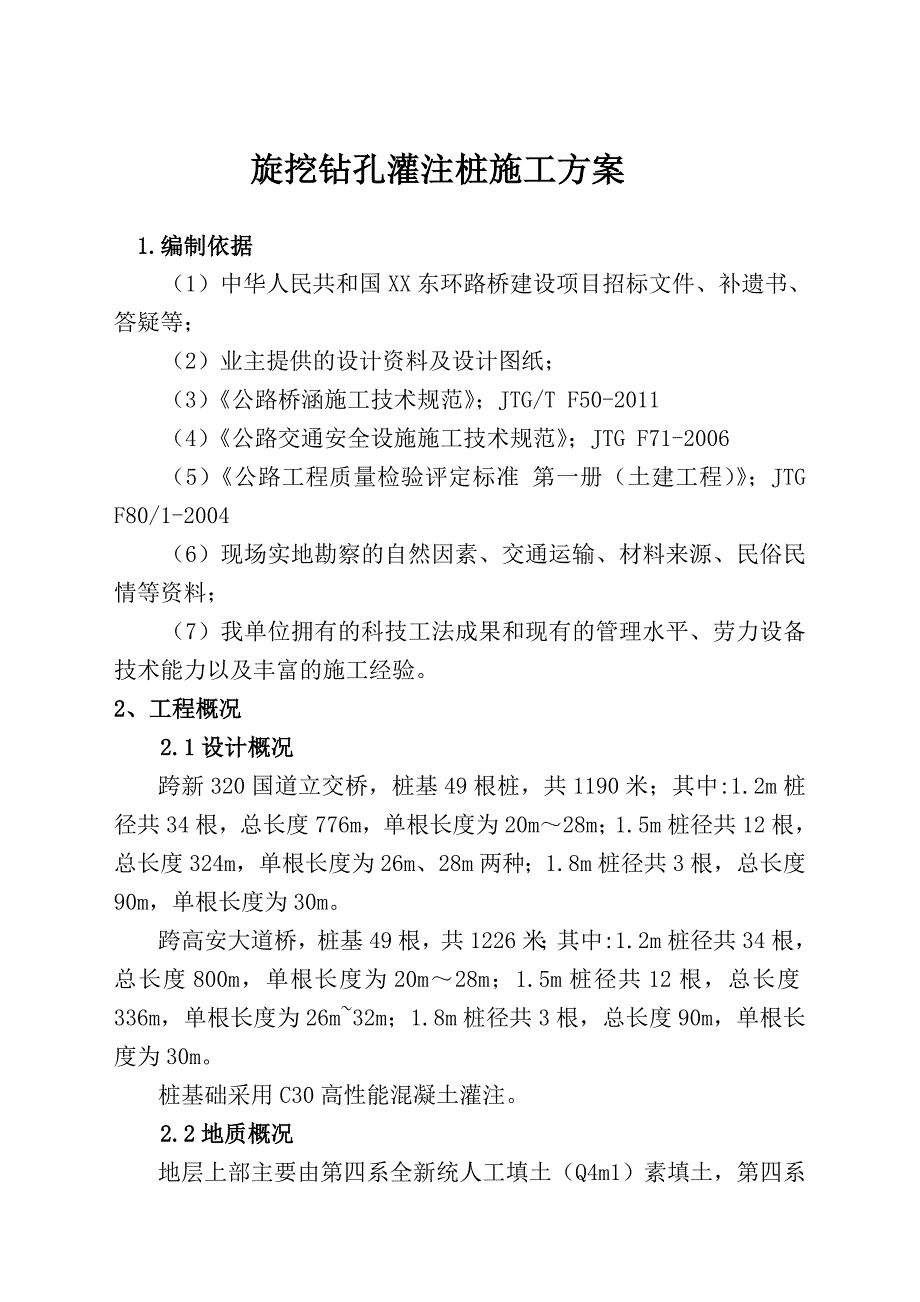

1、编制依据工程概况2.1设计概况32地质概况3、人员组织机构、节点工期、机械材料配置41组织机构3.2主要材料、机械人员配备53 节点工期施工工艺1工艺流程2三通一平4.3测量放线74.4钻机就位74.5钻孔76成孔检查7清孔4.8钢筋笼制作及吊装89安装混凝土导管10浇筑混凝土钻孔事故预防与处理1坍孔5.2斜孔3导管进水4钢筋笼上浮6、成品保护保证措施7.1工期保证措施2 质量保证措施7.3 安全文明施工XX东环路桥建设工程旋挖钻孔灌注桩施工方案编 制：审 核：批 准： 旋挖钻孔灌注桩施工方案 1.编制依据（1）中华人民共和国XX东环路桥建设项目招标文件、补遗书、答疑等；（2）业主提供的设计资
2、料及设计图纸；（3）公路桥涵施工技术规范；JTG/T F50-2011（4）公路交通安全设施施工技术规范；JTG F71-2006（5）公路工程质量检验评定标准 第一册（土建工程）；JTG F80/1-2004（6）现场实地勘察的自然因素、交通运输、材料来源、民俗民情等资料；（7）我单位拥有的科技工法成果和现有的管理水平、劳力设备技术能力以及丰富的施工经验。2、工程概况2.1设计概况跨新320国道立交桥，桩基49根桩，共1190米；其中:1.2m桩径共34根，总长度776m，单根长度为20m28m；1.5m桩径共12根，总长度324m，单根长度为26m、28m两种；1.8m桩径共3根，总长度9
3、0m，单根长度为30m。跨高安大道桥，桩基49根，共1226米；其中:1.2m桩径共34根，总长度800m，单根长度为20m28m；1.5m桩径共12根，总长度336m，单根长度为26m32m；1.8m桩径共3根，总长度90m，单根长度为30m。桩基础采用C30高性能混凝土灌注。2.2地质概况地层上部主要由第四系全新统人工填土（Q4m1）素填土，第四系全新统冲洪积层（Q4a1+p1）粉质粘土组成，下伏基岩为白垩系（K）泥质砂岩组成。根据调绘及钻探分析，主要为第四系松散土层中及全风化岩层孔隙水及基岩裂隙水，水位水量随季节性变化大，直接受地表水及大气降水控制。3、人员组织机构、节点工期、机械材料配
4、置3.1组织机构按要求建立工程管理机构。详见组织机构框图：项目经理 马良常务副经理 连善锋总工程师 杨磊物资设备部刘佳洵计划合同部梁荣工地试验室丁毅安全质量部陈永宏施工技术部张海涛钢筋工班灌注工班钻孔工班现场组织机构框图项目经理： 马良 电话： 常务副经理： 连善锋 电话： 总工程师： 杨磊 电话： 3.2主要材料、机械人员配备投入施工机械计划表序号机械名称规格型号台数设备性能说明1旋挖钻机320 1良好2汽车吊QZ-252良好3装载机ZL-5971良好4电焊机BXI-5002良好5钢筋调直机GTJ4/81良好6钢筋弯曲机GW401良好7钢筋切断机GQ402良好8水泵7.5KW1良好劳动力安排
5、表序号工种数量备注1桩机工102焊工43钢筋工104普工55电工13.3 节点工期 本工程桩基础计划施工日期为2013年5月6日至12月31日4、施工工艺4.1工艺流程三通一平测量放样埋设护桩钻机就位钻进测孔深、孔径、倾斜度终孔清孔经监理工程师认可测孔加工钢筋笼经监理工程师认可安放钢筋笼安装声测管安放导管混凝土拌合运输混凝土性能检测、试件制作灌注混凝土4.2三通一平 本工程采用旋挖钻机，施工现场利用既有龙工大道，施工场地路面为混凝土路面，地基承载力符合要求；紧邻新320国道，交通方便；电力架设采用电杆由供电所引至施工现场；由于附近没有水源，采用洒水车运水做为施工用水。4.3测量放线 放出钻孔桩
6、的轴线位置，在桩中心位置钉以钢钉，并设护桩，放线后由主管技术人员复核，施工中护桩妥善看管，不得位移和丢失，并在放线时测好地面标高。4.4钻机就位 桩位经监理工程师复核合格后，钻机就位；钻孔机就位时，必须保持平稳，不发生倾斜、位移。根据测量所放桩孔中心，将钻机中心对准桩孔中心，并保证钻杆中心同桩孔中心在同一铅垂线上。4.5钻孔 调直机架挺杆，对好桩位，垂直度采用钻机自身的垂直检测装置控制，并辅以人工量测倾斜量。孔斜采用自制孔规进行测量，桩垂直度1桩长。钻进深度采用操作室液晶显示器控制，并辅以人工测量孔深，孔深以达到设计要求为准。钻孔作业应分班连续进行，填写钻孔施工记录，交接班时应交待钻进情况及下
7、一班应注意事项。应经常对桩位进行检测，不符合要求时，应及时改正。应经常注意地层变化，每钻进2米或地质发生变化时应取样渣保存在样渣袋中并做好标记，核实地质情况，及时通知监理人员进行验证，必要时请勘察设计单位进行现场确认。4.6成孔检查 成孔达到设计高程后，对孔深、孔径、孔壁、垂直度、沉淀厚度等进行检查，不合格时采取措施处理。用测绳测量孔深并做记录，钻孔完成后应采用探孔器检测孔径，钻杆垂线法检查倾斜度，用长度符合规定的探孔器上下两次检查孔是否合格。成孔检查标准见下表钻孔桩成孔质量标准项目允许偏差孔的中心位置（mm）群桩：100；单排桩：50孔径不小于设计桩径倾斜度小于1%孔深不小于设计规定沉淀厚度
8、（mm）直径1.5m的桩，200，桩径1.5m的，3004.7清孔桩底沉淀厚度超过标准时，需用钻机捞渣清孔，不得以增加钻孔深度代替清孔，清孔完成后应立即进行下一道工序。4.8钢筋笼制作及吊装(1)钢筋笼的制作在K2+400处钢筋加工厂制作，钢筋由平板车运至现场，按型号、类别分别架空堆放。在本工程开工或每批钢筋正式焊接之前，根据现场条件进行焊接性能试验，并具备出厂合格证和试验合格，方可使用；(2)钢筋笼制作满足设计及钢筋焊接及验收规程规范要求；(3)钢筋笼尺寸：按图施工主筋焊接采用单面搭接焊，主筋与箍筋、螺旋筋与主筋之间均采用点焊。加工允许偏差见质量标准；序号项 目允许偏差1主筋间距（mm）10
9、2箍筋间距(mm)203外径（mm）104倾斜度（%）0.55保护层厚度（mm）206中心平面位置（mm）207顶端高程（mm）208底面高程（mm）50（4）钢筋骨架现场组装，位置准确及焊接牢固，成型骨架架空堆放，经质检员和监理检查合格后方可使用，并认真做好隐蔽工程检验记录, 成型的钢筋笼在运输中，采用特制的平板车运输，防止变形。为保持主筋的保护层厚度（7cm），按设计图纸钢筋笼外圈骨架上设置定位钢筋；（5）钢筋笼分段吊放入孔时，主筋连接采用单面搭接焊，第一截长约12米，用钢管横跨在桩基口上，进行焊接，钢筋笼焊接完成后，应由专人扶住并居孔中心，缓慢下至设计深度，避免钢筋笼卡住或碰撞孔壁。（6
10、）钢筋笼骨架按设计要求的材料和尺寸加工,放入孔内后进行固定，支承系统对准中线防止骨架倾斜和移动。（7）桩的钢筋骨架应在砼浇注前整体放入孔内。若砼不能紧接在钢筋骨架放入之后灌注，则钢筋骨架应从孔内移出。在钢筋骨架重放前，对钻孔的完整性，包括孔底松散物重新进行检查。（8）钢筋笼入孔前，应使用探笼检查钻孔，如探笼下放时受阻，则应起笼扫孔后重新下放。（9）超声波检测管安装使用前检查声测管管底是否密闭声测管用铁丝牢固绑扎在钢筋笼内侧声测管顶部须用木塞密闭，防止堵塞声测管接头处必须使用液压钳压紧，并检查橡胶垫片的质量4.9安装混凝土导管1）使用前进行气密性检查2）导管底距孔底距离控制在40cm，导管安放前
11、应计算导管的孔深和导管的总长度，底节导管一般为46m长，标准节一般为23m，上部可放置23根1.0m的短节，用于调节导管的总长度。3）导管对接过程中要加密封圈，防止漏水，并上紧丝扣；导管安放时应保证导管在孔中的位置居中，防止碰撞钢筋笼骨架。4）若是下钢筋笼后出现孔底沉淀厚度超标，则安装好导管后施行二次清孔作业，以使砼灌注前孔底沉渣厚度符合要求，保证砼成桩质量。4.10浇筑混凝土（1）钢筋笼安装完毕，应进行隐蔽工程验收，合格后应立即浇注水下混凝土；（2）混凝土采用C30高性能水下混凝土，具有良好的和易性，坍落度宜为1822cm，扩散度为3540cm，混凝土进入现场后，试验员对每车混凝土进行塌落度
12、和扩散度测试以及试块的制作，达不到规范要求的混凝土坚决不用；（3）水下混凝土浇注采用直径300mm导管，导管接头采用双螺纹方扣快速接头。导管使用前试拼装、试压，试水压力不小于为0.8Mpa。破损的密封圈应及时更换；（4）导管入孔后应徐徐转动导管，检查导管与钢筋笼之间是否卡在一起；（5）砼的首次灌注应满足使导管一次埋入砼面以下不小于1m，并不大于3m，以避免桩基夹泥或断桩；（6）导管埋入混凝土面深度宜为26m，严禁导管提出混凝土面，现场技术人员实时测量导管埋深及管内外混凝土的高差，填写混凝土的浇注记录；（7）水下混凝土必须连续施工，每根桩的浇注时间按初盘混凝土的初凝时间控制，对浇注过程中的一切故
13、障均应记录备案； （8）控制最后一次浇注量，混凝土上层存在一层与混凝土接触的浮浆层需要凿除，为此混凝土高度需超灌100cm，以便在混凝土硬化后查明强度情况，将设计标高以上的部分用风镐凿去；（9）混凝土升到钢筋笼下端时，为防止钢筋笼被混凝土顶托上升，采取以下措施：1）导管底端距孔底的距离严格控制在40cm左右，防止混凝土上返速度过大，产生很大的上冲力；2）增大吊筋直径，使用直径25mm的钢筋做为吊筋，并在孔口牢固连接和增加配重；3）当孔内混凝土面进入钢筋笼12m后，应适当提升导管，减小导管埋置深度，增大钢筋笼在下层混凝土中的埋置深度，导管埋深控制在26m；4）如钢筋笼出现轻微上浮现象，采用反复提
14、降导管的方法处理，快提慢降。5、钻孔事故预防与处理5.1坍孔（1）坍孔的原因1) 未及时补水或河水、潮水上涨，或孔内出现承压水或钻孔通过砂砾等强透水层，孔内水流失等而造成孔内水头高度不够。2) 护筒埋置太浅，下端孔口漏水、坍塌或孔口附近地面受水浸湿泡软，或钻机直接接触在护筒上，由于振动使孔口坍塌，扩展成较大坍孔。3)在松软砂层中钻进进展太快。4)吊入钢筋骨架时碰撞孔壁。(2)坍孔的预防和处理1)在松散粉砂土和流砂中钻进时，应控制进尺速度，选用较大相对密度、粘度、胶体率的泥浆或高质量泥浆。2)水位变化过大时，应采取升高护筒，增高水头。3)发生孔口坍塌时，可立即拆除护筒并回填钻孔，重新埋设护筒再钻。4)如发生孔内坍塌，判明坍塌位置，回填砂（或粘土）混合物到坍孔处以上12m，如坍孔严重时应全部回填，待回填物沉积
