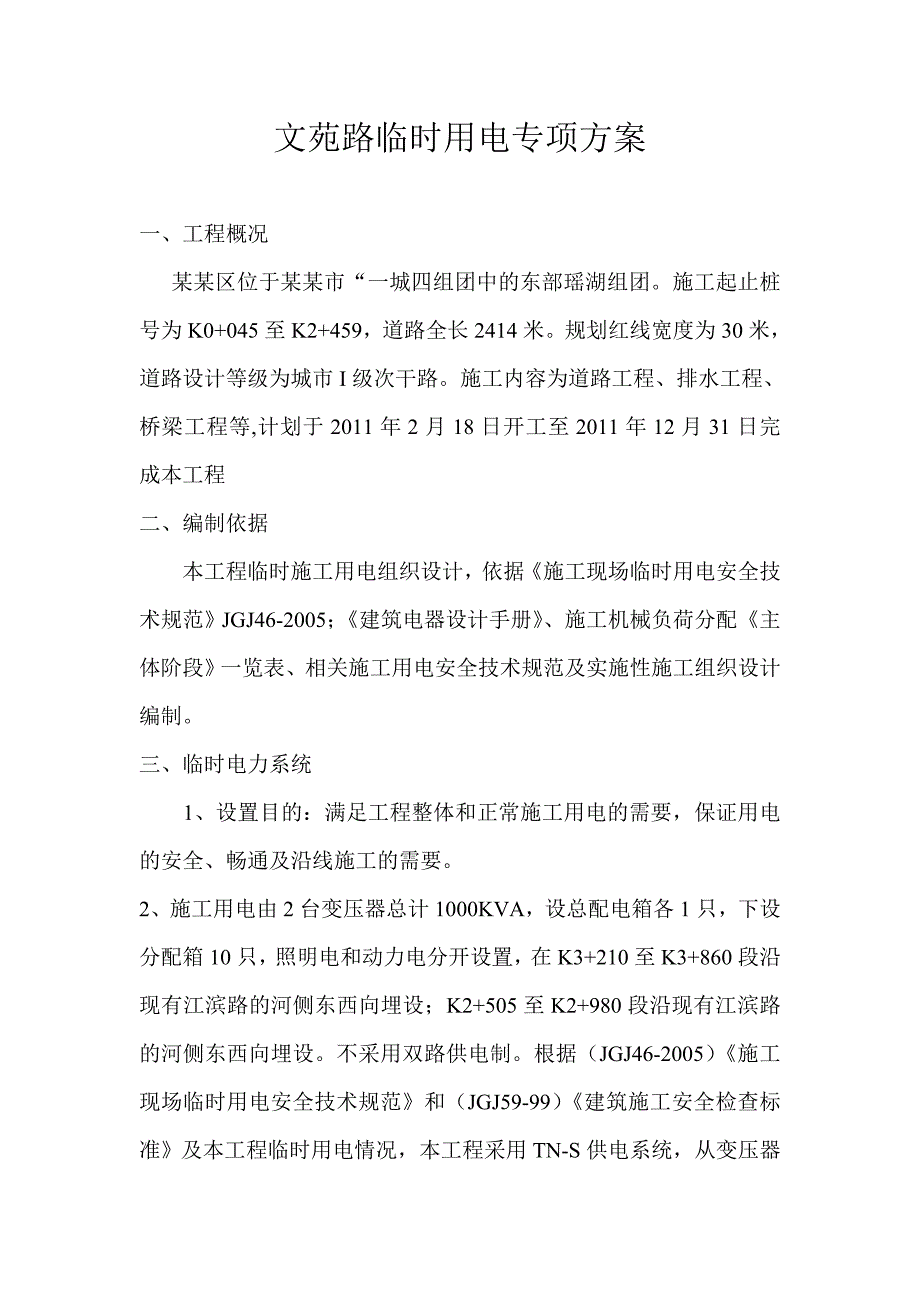

1、文苑路临时用电专项方案一、工程概况 某某区位于某某市“一城四组团中的东部瑶湖组团。施工起止桩号为K0+045至K2+459，道路全长2414米。规划红线宽度为30米，道路设计等级为城市I级次干路。施工内容为道路工程、排水工程、桥梁工程等,计划于2011年2月18日开工至2011年12月31日完成本工程二、编制依据本工程临时施工用电组织设计，依据施工现场临时用电安全技术规范JGJ46-2005；建筑电器设计手册、施工机械负荷分配主体阶段一览表、相关施工用电安全技术规范及实施性施工组织设计编制。三、临时电力系统1、设置目的：满足工程整体和正常施工用电的需要，保证用电的安全、畅通及沿线施工的需要。2
2、、施工用电由2台变压器总计1000KVA，设总配电箱各1只，下设分配箱10只，照明电和动力电分开设置，在K3+210至K3+860段沿现有江滨路的河侧东西向埋设；K2+505至K2+980段沿现有江滨路的河侧东西向埋设。不采用双路供电制。根据（JGJ46-2005）施工现场临时用电安全技术规范和（JGJ59-99）建筑施工安全检查标准及本工程临时用电情况，本工程采用TN-S供电系统，从变压器计量至总配电箱采用3*3+2电缆线埋设，其中PE线在总配电箱处用重复接地，接地电阻不大于4欧姆，保护零线从总配电箱内的零线端引出。线路采用三相五线制架空敷设。本工程施工用电平面图（附后）3、本工程主要机具有

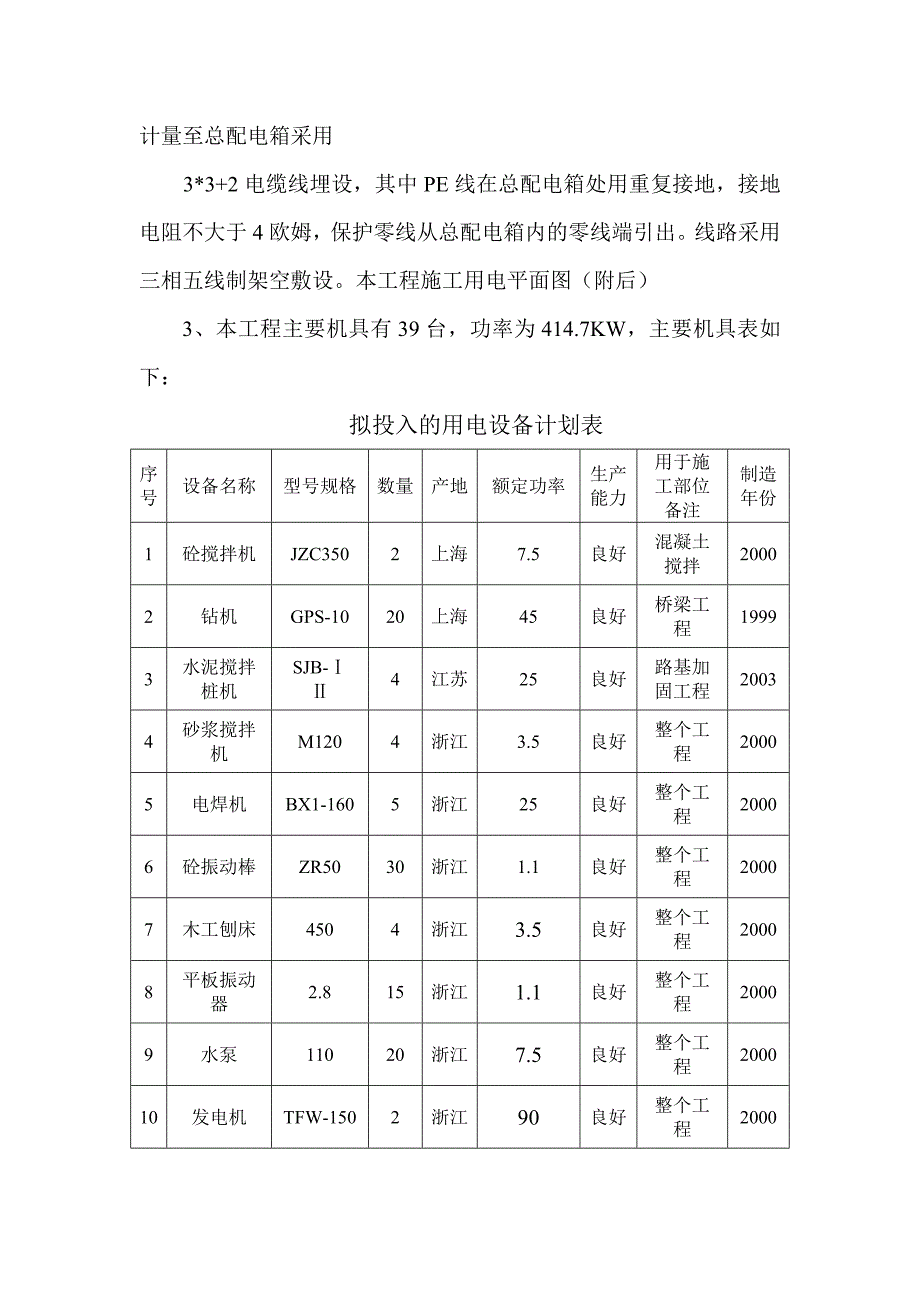

3、39台，功率为414.7KW，主要机具表如下：拟投入的用电设备计划表序号设备名称型号规格数量产地额定功率生产能力用于施工部位备注制造年份1砼搅拌机JZC3502上海7.5良好混凝土搅拌20002钻机GPS-1020上海45良好桥梁工程19993水泥搅拌桩机SJB-4江苏25良好路基加固工程20034砂浆搅拌机M1204浙江3.5良好整个工程20005电焊机BX1-1605浙江25良好整个工程20006砼振动棒ZR5030浙江1.1良好整个工程20007木工刨床4504浙江3.5良好整个工程20008平板振动器2.815浙江1.1良好整个工程20009水泵11020浙江7.5良好整个工程2000
4、10发电机TFW-1502浙江90良好整个工程200011钢筋弯曲机GW402浙江7.5良好整个工程200012钢筋调直机GT4*8B2浙江3.5良好整个工程200013钢筋切断机GQY32E2浙江3.5良好整个工程200014钢筋对焊机UN1-1002浙江3.5良好整个工程20001、各配电箱用电复核及导线截面选择：1.1、350 搅拌机：查表KX=0.7，cos=0.68,tg=1.08有功功率：Pjs1=5.5KW无功功率：Qjs1=5.51.08=5.94Kvar导线截面选择：32.5+11.5 铜芯线箱内开关及保护设备： HG1 30A隔离开关、接电排选择漏电保护器：DZ15L/39
5、02：漏电工作电流30mA1.2、砂浆机：查表KX=0.7，cos=0.68,tg=1.08有功功率：Pjs3=2.58KW无功功率：Qjs3=2.581.08=3.02Kvar视在功率：Sjs3=Pjs32+Qjs32=4.12KV.AQjs32=4.12KV.A导线截面选择：32.5+11.5 铜芯线箱内开关及保护设备： HG1 30A隔离开关、接电排选择漏电保护器：DZ15L/3902：漏电工作电流30mA1.3、钢筋弯曲机：查表KX=0.7，cos=0.7,tg=1.02有功功率：Pjs4=3KW无功功率：Qjs4=31.02=3.06Kvar视在功率：Sjs4=Pjs42+ Qjs4
6、2=4.29KV.A计算电流：KX=0.7, cos=0.7 Ijs4=KXSjs4/3Ucos=4.29/1.730.380.7=9.57A导线截面选择：32.5+11.5 铜芯线箱内开关及保护设备： HG1 30A隔离开关、接电排选择漏电保护器：DZ15L/3902：漏电工作电流30mA1.4、钢筋切断机：查表KX=0.7，cos=0.7,tg=1.02有功功率：Pjs5=5.3KW无功功率：Qjs5=5.31.02=5.4Kvar导线截面选择：32.5+11.5 铜芯线箱内开关及保护设备： HG1 30A隔离开关、接电排选择漏电保护器：DZ15L/3902：漏电工作电流30mA1.5、震
7、动棒：查表KX=0.7，cos=0.7,tg=1.02有功功率：Pjs6=1.1KW无功功率：Qjs6=1.11.02=1.12Kvar视在功率：Sjs6=Pjs62+ Qjs62=1.57KV.A计算电流：KX=1, cos=0.7 Ijs6=KXSjs6/3Ucos=1.57/1.730.380.7=3.41A导线截面选择：32.5+11.5 铜芯线箱内开关及保护设备： HG1 30A隔离开关、接电排选择漏电保护器：DZ15L/3902：漏电工作电流30mA1.6、平板振动器：查表KX=0.7，cos=0.7,tg=1.02有功功率：Pjs7=1.1KW无功功率：Qjs7=1.11.02=
8、1.12Kvar导线截面选择：32.5+11.5 铜芯线箱内开关及保护设备： HG1 30A隔离开关、接电排选择漏电保护器：DZ15L/3902：漏电工作电流30mA1.7、木工平刨：查表KX=0.7，cos=0.7,tg=0.88有功功率：Pjs9=3.75KW无功功率：Qjs9=3.750.88=3.3Kvar视在功率：Sjs9=Pjs62+ Qjs62=4.99KV.A计算电流：KX=0.7, cos=0.7 Ijs9=KXSjs9/3Ucos=5.33/1.730.380.7=11.55A导线截面选择：32.5+11.5 铜芯线箱内开关及保护设备： HG1 30A隔离开关、接电排选择漏
9、电保护器：DZ15L/3902：漏电工作电流30mA1.8、电焊机组：查表KX=0.45， tg=1.98先将JC=50%统一换算到JC=100%的额定容量Pe=JC/JC100P=0.511=7.78KW有功功率：Pjs10=7.78KW无功功率：Qjs10=7.781.98=15.4Kvar视在功率：Sjs10=Pjs102+ Qjs102=17.22KV.A计算电流：KX=1, cos=0.45 Ijs10=KXSjs10/3Ucos=17.22/1.730.380.7=59.4A导线截面选择：36+14 铜芯线箱内开关及保护设备： HG1 30A隔离开关、接电排选择漏电保护器：DZ15
10、L 60/3902：漏电工作电流30mA1.9、水泵：查表KX=0.3，cos=1.7,tg=1.02有功功率：Pjs11=7.5KW无功功率：Qjs11=7.51.02=7.65Kvar导线截面选择：310+26 铜芯线箱内开关及保护设备： HR-5 100A隔离开关、接电排选择漏电保护器：DZ15L 100/4901：漏电工作电流30mA1.10、钻机：查表KX=0.45，cos=0.45 tg=1.98先将JC=50%统一换算到JC=100%的额定容量Pe=JC/JC100P=0.560=42.43KW有功功率：Pjs12=42.430.45=19.09KW无功功率：Qjs12=19.0
11、91.98=37.81Kvar视在功率：Sjs12=Pjs122+ Qjs122=42.35KV.A计算电流： Ijs12=KXSjs12/3Ucos=42.35/1.730.380.7=92.1A导线截面选择：325+216 铜芯线箱内开关及保护设备： HG1 150A隔离开关、接电排选择漏电保护器：DZ20L 150A：漏电工作电流100mA1.11、搅拌桩机：查表KX=0.45，cos=0.45 tg=1.98先将JC=50%统一换算到JC=100%的额定容量Pe=JC/JC100P=0.554=38.18KW有功功率：Pjs12=38.180.45=17.18KW无功功率：Qjs12=
12、17.181.98=34.0Kvar视在功率：Sjs12=Pjs122+ Qjs122=38.11KV.A计算电流： Ijs12=KXSjs12/3Ucos=38.11/1.730.380.7=82.82A导线截面选择：325+216 铜芯线箱内开关及保护设备： HG1 150A隔离开关、接电排选择漏电保护器：DZ20L 150A：漏电工作电流100mA1.12、泥浆泵：查表KX=0.45，cos=0.45 tg=1.98有功功率：Pjs13=10KW无功功率：Qjs13=101.98=19.8Kvar视在功率：Sjs13=Pjs132+ Qjs132=22.19KV.A计算电流：KX=1 I
13、js13=KXSjs13/3Ucos=22.21/1.730.380.7=48.26A导线截面选择：36+14 铜芯线箱内开关及保护设备： HG1 60A隔离开关、接电排选择漏电保护器：DZ20L 60A/3902：漏电工作电流30mA1.13、打夯机：查表KX=0.7，cos=0.7 tg=1.02有功功率：Pjs14=3KW无功功率：Qjs14=31.02=3.06Kvar视在功率：Sjs14=Pjs142+ Qjs142=4.29KV.A计算电流：KX=0.7，cos=0.7 Ijs14=KXSjs13/3Ucos=4.29/1.730.380.7=9.57A导线截面选择：32.5+11
14、.5 铜芯线箱内开关及保护设备： HG1 30A隔离开关、接电排选择漏电保护器：DZ15L/3902：漏电工作电流30mA1.14、照明：有功功率：Pjs4=30KW无功功率：Qjs3=301.52=45.6Kvar导线截面选择：36+14 铜芯线箱内开关及保护设备： HG1 30A隔离开关两只、RTIP30A八只，接电排两排选择漏电保护器：AB62-20A九只：漏电工作电流15mA，三角插座八只。（1）分配电箱（包括：电焊机、钢筋切断机、钢筋弯曲机）用电总负荷及导线截面选择：有功功率：Pjs4=7.77+5.3+3=16.27KW无功功率：Qjs3=16.271.98=32.2Kvar视在功率：Sjs3=Pjs132+ Qjs132=36.1KV.A计算电流：KX=1，cos=0.7
