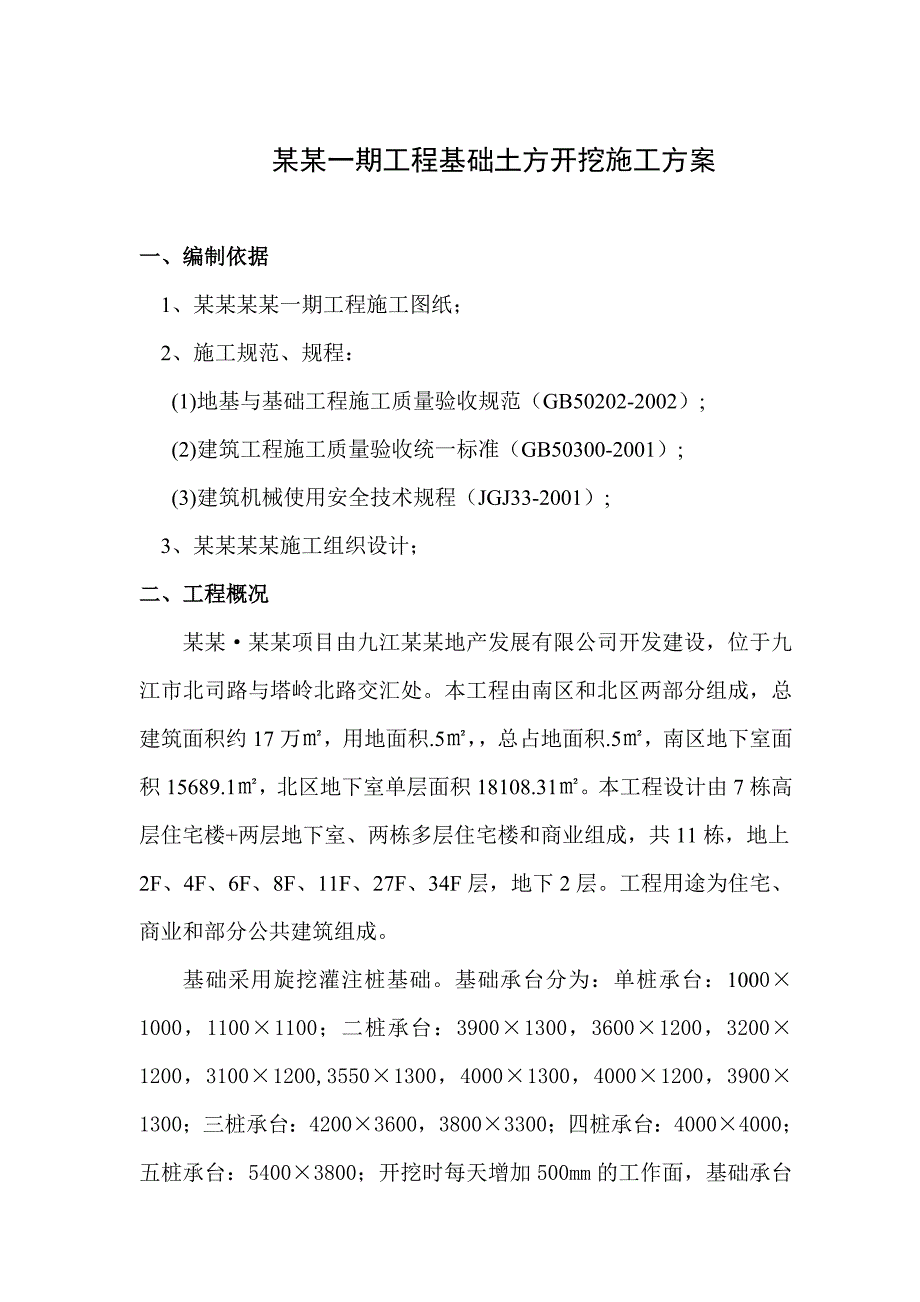

1、某某一期工程基础土方开挖施工方案一、编制依据 1、某某某某一期工程施工图纸； 2、施工规范、规程： (1)地基与基础工程施工质量验收规范（GB50202-2002）;(2)建筑工程施工质量验收统一标准（GB50300-2001）;(3)建筑机械使用安全技术规程（JGJ33-2001）;3、某某某某施工组织设计；二、工程概况某某某某项目由九江某某地产发展有限公司开发建设，位于九江市北司路与塔岭北路交汇处。本工程由南区和北区两部分组成，总建筑面积约17万，用地面积.5，总占地面积.5，南区地下室面积15689.1，北区地下室单层面积18108.31。本工程设计由7栋高层住宅楼+两层地下室、两栋多层

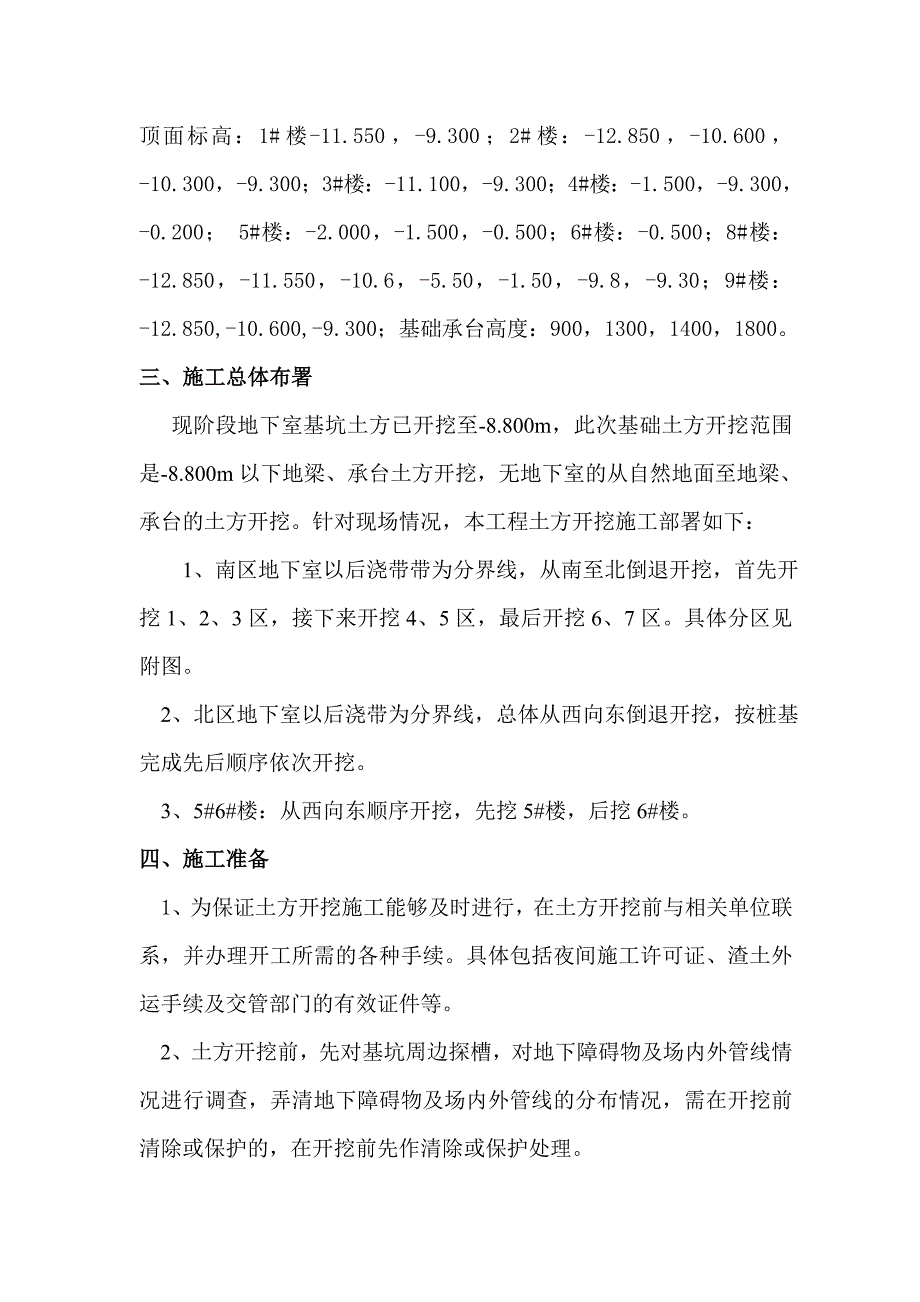

2、住宅楼和商业组成，共11栋，地上2F、4F、6F、8F、11F、27F、34F层，地下2层。工程用途为住宅、商业和部分公共建筑组成。基础采用旋挖灌注桩基础。基础承台分为：单桩承台：10001000，11001100；二桩承台：39001300，36001200，32001200，31001200,35501300，40001300，40001200，39001300；三桩承台：42003600，38003300；四桩承台：40004000；五桩承台：54003800；开挖时每天增加500mm的工作面，基础承台顶面标高：1#楼-11.550，-9.300；2#楼：-12.850，-10.600，
3、-10.300，-9.300；3#楼：-11.100，-9.300；4#楼：-1.500，-9.300，-0.200； 5#楼：-2.000，-1.500，-0.500；6#楼：-0.500；8#楼：-12.850，-11.550，-10.6，-5.50，-1.50，-9.8，-9.30；9#楼：-12.850,-10.600,-9.300；基础承台高度：900，1300，1400，1800。三、施工总体布署现阶段地下室基坑土方已开挖至-8.800m，此次基础土方开挖范围是-8.800m以下地梁、承台土方开挖，无地下室的从自然地面至地梁、承台的土方开挖。针对现场情况，本工程土方开挖施工部署如下
4、： 1、南区地下室以后浇带带为分界线，从南至北倒退开挖，首先开挖1、2、3区，接下来开挖4、5区，最后开挖6、7区。具体分区见附图。 2、北区地下室以后浇带为分界线，总体从西向东倒退开挖，按桩基完成先后顺序依次开挖。3、5#6#楼：从西向东顺序开挖，先挖5#楼，后挖6#楼。四、施工准备1、为保证土方开挖施工能够及时进行，在土方开挖前与相关单位联系，并办理开工所需的各种手续。具体包括夜间施工许可证、渣土外运手续及交管部门的有效证件等。2、土方开挖前，先对基坑周边探槽，对地下障碍物及场内外管线情况进行调查，弄清地下障碍物及场内外管线的分布情况，需在开挖前清除或保护的，在开挖前先作清除或保护处理。3

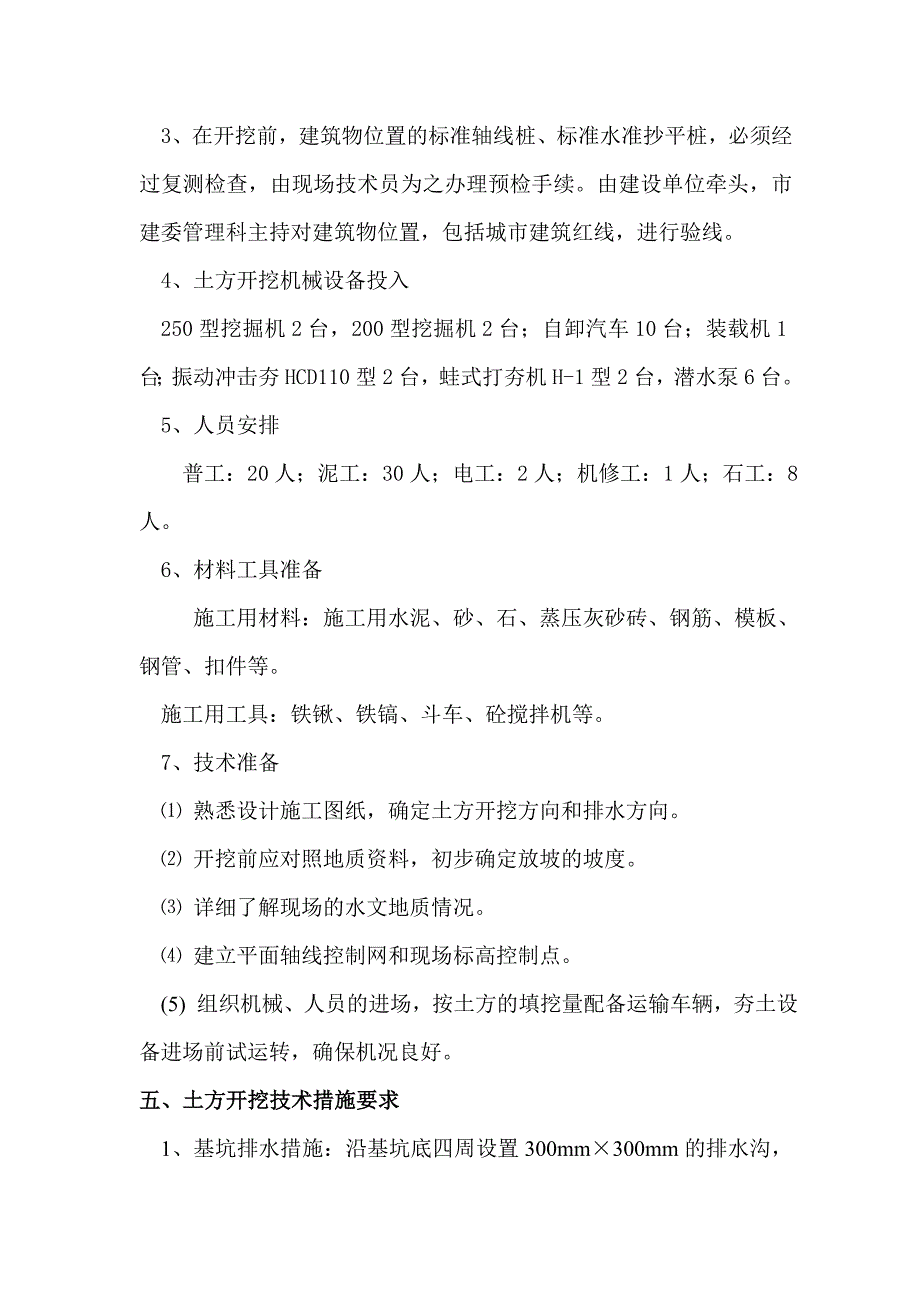

5、、在开挖前，建筑物位置的标准轴线桩、标准水准抄平桩，必须经过复测检查，由现场技术员为之办理预检手续。由建设单位牵头，市建委管理科主持对建筑物位置，包括城市建筑红线，进行验线。4、土方开挖机械设备投入250型挖掘机2台，200型挖掘机2台；自卸汽车10台；装载机1台；振动冲击夯HCD110型2台，蛙式打夯机H-1型2台，潜水泵6台。5、人员安排 普工：20人；泥工：30人；电工：2人；机修工：1人；石工：8人。6、材料工具准备 施工用材料：施工用水泥、砂、石、蒸压灰砂砖、钢筋、模板、钢管、扣件等。施工用工具：铁锹、铁镐、斗车、砼搅拌机等。7、技术准备 熟悉设计施工图纸，确定土方开挖方向和排水方向
6、。 开挖前应对照地质资料，初步确定放坡的坡度。 详细了解现场的水文地质情况。 建立平面轴线控制网和现场标高控制点。(5) 组织机械、人员的进场，按土方的填挖量配备运输车辆，夯土设备进场前试运转，确保机况良好。五、土方开挖技术措施要求1、基坑排水措施：沿基坑底四周设置300mm300mm的排水沟，用120厚灰砂砖砌筑，每隔50M设置一个500500800的集水坑，用240厚灰砂砖砌筑，排水沟和集水坑内壁抹20厚1：2水泥砂浆，集水坑内积水用潜水泵抽排出基坑外。2、土方开挖坡度：根据地质资料所提供的土层分布情况和土方开挖深度，南北区地下室承台地梁开挖深度900的开挖放坡坡度1：0.5，5#6#楼开
7、挖放坡坡度1：1。3、平整场地，使现场平面测量具备通视条件，在对前期施工已有轴线网利用全站仪进行复核，再由复核后的轴线网在平整后的场地上撒灰线，确定承台开挖范围。对现场标高控制点利用水准仪进行复核，再由复核后的标高控制点控制机械挖土地深度。4、土方外运：开挖的土方存放在现场指定位置，在满足回填土用量后，多余的土方外运。土方开挖运输时，采用自卸汽车运土。为保证场外路面清洁，防止车辆漏、掉泥土，要对运输车斗进行改装。一是车斗必须严密，防止漏土；二是将车箱壁加高0.5米，装土必须低于车箱高度；三是对流塑状泥土必须经晾晒后装运，不能水土混装；四是车箱覆盖蓬布。为保证车辆整洁，车辆出场前，经过高压水冲洗
8、，使车辆外观干净，车辆清洁，不污染路面。土方外运时现场铺设临时道路，临时道路布置见附图。六、土方开挖方法1、土方开挖顺序放样挖土定位放样承台、地梁土方开挖桩头处理基础垫层轴线放样承台、基础梁砖模承台、基础梁砖模抹灰防水层防水保护层基础梁、承台钢筋绑扎钢筋隐蔽、技术复核浇捣承台、地梁砼。2、根据地质报告及有关资料，南北区工程场地范围内土质较好，土方开挖从现有基坑底标高（-8.800m）至底板垫层底标高（-9.800m）采用挖掘机开挖，开挖时需预留200mm厚土层人工开挖，防止超挖扰动原土层。3、底板垫层以下的承台、地梁采用小型挖掘机与人工相结合的挖土方法，先用挖土机开挖，因挖土机反铲宽度最小为7
9、00，开挖宽度为离桩周边900，开挖至设计标高以上200，再由人工开挖至设计标高，严禁扰动承台底以下原状土。4、在土方开挖过程，防止对灌注桩造成破坏，桩周边100范围内土方采用人工开挖。5、机械开挖时，必须事前作好机械行车线路安排，保证成品桩的安全，避免撞坏砼灌注桩。对机械无法施工的地段采用人工开挖出土。6、土方开挖时，应挖好临时的排水沟及集水井，并及时排除基坑内的积水和地表水，以避免造成塌方，并应根据土方开挖的具体情况，做好挖土机械和车辆通道的布置。具体布置情况见附图。7、后续的施工应与土方工程施工穿插，先开挖的要及时插入施工。8、承台、地梁土方开挖到位后，分段及时组织有关单位进行验槽，以便
10、封闭垫层，减少坑底土受外界的影响。七、土方工程质量验收标准1、建筑地基基础工程施工质量验收规范（GB 50202-2002）2、工程设计中对土方施工的质量要求。3、质量标准：项 目允许偏差(mm)检验方法主控项目标高-50水准仪长度、宽度（由设计中心线向两边量）+200，-50经纬仪，用钢尺量一般项目表面平整度202米靠尺和楔形塞尺检查八、主要管理措施1、质量保证措施（1）严格按照施工方案施工，挖掘机按照所放灰线进行开挖，同时按照设计要求放坡，避免塌方。（2）测量工要随时测量，避免超挖，保证槽底土壤不被扰动。（3）夜晚施工要有充足的照明。（4）若已经扰动，必须把承台底以下部份已破坏的土方采用级
11、配砂石（3:7砂石）进行分层回填夯实处理。（5）如果基础土方挖至设计标高时，遇到软弱地基，应及时与设计、监理和业主联系，协商解决。2、安全施工措施（1）开工前施工总负责人要向全体参加施工人员进行安全交底。（2）各种机械司机严格执行安全操作规程，严禁违章作业及酒后作业。（3）土方施工机械和运输车辆在进场前进行彻底的检修保养，确保施工期间车辆的正常运转。（4）进入施工现场人员要戴好安全帽。专业工种要持证上岗。（5）施工中禁止向基坑内投掷物品，以免砸伤槽底施工人员。（6）在开挖坑边土方时，挖掘机要轻起轻落，特别是在遇有地下管线或地下障碍物时，挖掘机更要谨慎操作。（7）土方开挖时，技术员应随时跟踪了解
12、现场开挖情况，发现异情，立即向有关部门或领导反映。（8）土方开挖后，按现场安全防护要求在基坑的周围搭设安全保护栏杆，避免人员坠落坑中，造成事故。（9）夜晚施工时，在基坑四周、马道设置照明和警示红灯，防止坠落；挖土机前方设置灯具，便于挖土司机确定其高度位置。（10）施工中如遇地下障碍物（包括古墓、各种管道、管沟、电缆）时，立即暂停施工，及时报告业主，待妥善处理后方可继续施工。（11）在土方挖运期间由专人负责对基坑壁、坡道进行监测，出现异常情况（如局部塌陷、变形、开裂等），应立即停止此部位的施工，加固完毕并确认安全后方可继续施工。（12）基坑四周3m范围内禁止堆放材料，车辆禁止通行，并做明显警示标
13、牌，以防止对基坑边坡的扰动。（13）抽水设备的电器部分必须做好防止漏电的保护措施，严格执行接地、接零和使用漏电开关三项要求。施工现场电线应架空拉设，用三相五线制，严禁乱拉乱接。3、文明施工管理及环保措施（1）所有土方运输车辆必须配备防遗撒翻盖，车辆在进入市区后禁止鸣笛，以减少噪声。（2）所有施工人员应保持现场卫生，生产及生活垃圾均装入运土车中带走，不得随处抛撒。在挖土机施工过程中，应根据实际情况洒水来防止尘土飞扬。（3）在施工现场出口设置洗车池，在运输车辆装完土，准备运出施工现场前，安排专人清洗粘附在车外面及夹扎在车轮胎内的土。（4）对运输车辆行驶路段（控制在50米范围内），铺设草帘、安全网，防止未清净土或垃圾洒落在道路上，造成环境污染，并安排专人对洒落在草帘、安全网上的土或垃圾进行洒水、清扫。某某某某一期工程基础土方开挖施工方案编制人: 职务： 校对人： 职务： 审核人： 职务： 审批人： 职务： 某某建设集团有限公司目 录一、 编制依据.1二、 工程概况.1三、 施工总体布署.2四、 施工准备.2五、 土方开挖技术措施要求.3六、 土方开挖方法.4七、 土方工程质量验收标准5八、 主要管理措施8附图：某某地下室基坑土方开挖分区图； 某某土方开挖路线图；
